Van Chống Va Đập: Cấu Tạo, Nguyên Lý Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong vận hành các mạng lưới đường ống cấp thoát nước, trạm bơm hay dây chuyền công nghiệp, hiện tượng áp suất tăng vọt đột ngột luôn là mối đe dọa hàng đầu đối với an toàn toàn hệ thống. Những tiếng ồn va đập cạch cạch rung chuyển đường ống khi mất điện đột ngột hoặc khi ngắt van nhanh chính là dấu hiệu của hiện tượng búa nước nguy hiểm. Để triệt tiêu rủi ro nứt vỡ ống, hỏng máy bơm và thất thoát lưu chất, việc trang bị water hammer valve chuyên dụng là yêu cầu kỹ thuật mang tính bắt buộc cho mọi công trình.

Van Chống Va Đập Là Gì?

Van chống va đập là thiết bị bảo vệ đường ống có chức năng giảm áp suất đột ngột phát sinh do hiện tượng búa nước (Water Hammer), giúp hạn chế rung lắc, nứt vỡ đường ống và bảo vệ máy bơm cũng như các thiết bị trong hệ thống.

Khái Niệm, Chức Năng Và Mối Liên Hệ Với Hiện Tượng Búa Nước

Khi dòng lưu chất đang di chuyển với vận tốc cao bị chặn lại đột ngột (do ngắt bơm hoặc đóng van nhanh), động năng của nước chuyển hóa thành thế năng áp suất. Dải sóng áp suất âm và áp suất dương này dội qua dội lại trong đường ống với vận tốc cực lớn, tạo ra hiện tượng búa nước (Water Hammer).

Nếu không có thiết bị can thiệp, áp suất vọt đỉnh này có thể cao gấp 3 đến 5 lần áp suất vận hành bình thường, xé rách đệm làm kín, vỡ thân van, vỡ đường ống hoặc làm sụt áp gây vặn móp ống. Sự xuất hiện của water hammer valve đóng vai trò như một "van xả hiểm", lập tức giải phóng lượng áp suất dư thừa này ra ngoài môi trường trước khi nó kịp phá hủy hạ tầng.

Nguyên Lý Hoạt Động Của water hammer valve

Mặc dù có nhiều thiết kế cơ khí khác nhau, cơ chế vận hành cơ bản của van dựa trên việc phản ứng cực nhanh với sự biến thiên áp suất trên đường ống:

• Cảm nhận áp suất biến đổi: Khi xảy ra sự cố tụt áp hoặc tăng áp đột ngột trên đường ống chính, đường ống dẫn tín hiệu (Pilot) gửi áp lực tới buồng điều khiển của van.

• Cơ chế tự động xả áp: Ngay khi nhận thấy áp suất dội ngược vượt quá ngưỡng cài đặt an toàn, lò xo hoặc màng ngăn bị ép lại, kéo đĩa van mở ra tức thì để xả một lượng lưu chất ra ngoài.

• Triệt tiêu sóng búa nước: Việc xả lưu chất giúp tiêu tán sóng xung kích áp suất, ngăn không cho sóng phản hồi dội ngược lại máy bơm hoặc các đoạn cút nối yếu.

• Tự động đóng lại an toàn: Sau khi sóng búa nước đi qua và áp suất hệ thống hạ về mức vận hành tiêu chuẩn, lực đàn hồi của lò xo kết hợp áp lực buồng trên đẩy đĩa van đóng lại từ từ, không tạo thêm bất kỳ cú sốc phụ nào.

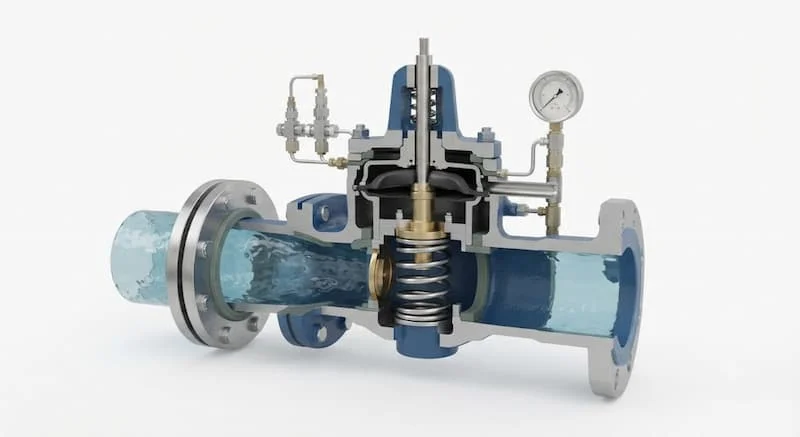

Cấu Tạo Chi Tiết Của water hammer valve

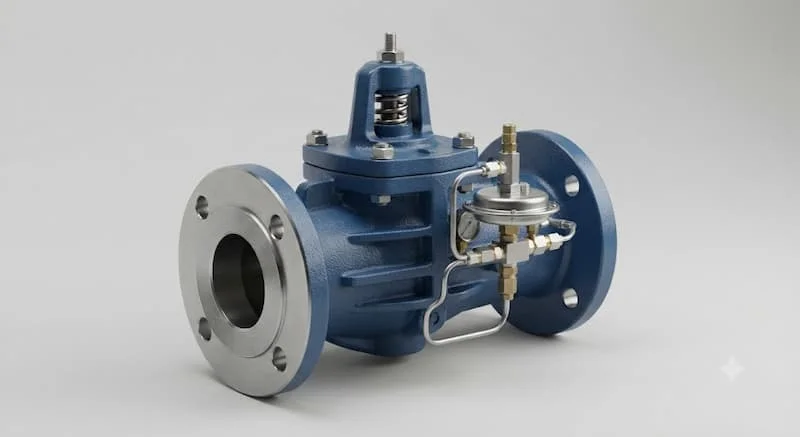

Một cụm van hoàn chỉnh được cấu thành từ các chi tiết cơ khí chính xác chịu được áp lực cao:

• Thân van: Đúc bằng gang dẻo, thép hoặc inox, bề mặt sơn phủ epoxy dày dặn chống ăn mòn và chịu lực va đập cơ học.

• Đĩa van (Cánh van): Bộ phận trực tiếp đóng mở cửa xả, chế tạo bằng đồng hoặc inox có bọc cao su đàn hồi để đảm bảo độ kín.

• Lò xo phản hồi: Chi tiết tạo lực ép định hình ngưỡng áp suất mở van, có khả năng biến dạng đàn hồi chính xác.

• Màng ngăn (Diaphragm) hoặc Piston: Bộ phận truyền động nhạy cảm với áp suất, phân chia buồng điều khiển phía trên và buồng chảy phía dưới.

• Buồng giảm áp: Khoang chứa hỗ trợ điều tiết lực ép, giúp đĩa van di chuyển êm ái mà không gây giật cục.

• Cụm van pilot và ống tín hiệu: Hệ thống van phụ nhỏ gọn gắn ngoài thân van chính, nhiệm vụ định mức và điều khiển chu kỳ đóng mở của van chính.

• Gioăng làm kín: Hợp chất cao su EPDM hoặc NBR chịu lực, giữ cho van không rò rỉ ở trạng thái đóng bình thường.

• Kết nối mặt bích: Chuẩn mặt bích BS, DIN hoặc ANSI giúp kết nối chắc chắn với đường ống.

Cấu Tạo Và Phân Loại water hammer valve

Tùy vào đặc thụ công trình và mức độ xung áp, các kỹ sư lựa chọn dòng van phù hợp trong các phân nhóm chính sau:

water hammer valve Lò Xo Direct-Acting

• Đặc điểm: Sử dụng lực nén trực tiếp của lò xo để giữ đĩa van.

• Ưu/Nhược điểm: Kết cấu đơn giản, phản hồi tức thì nhưng dải điều chỉnh áp suất hẹp, phù hợp cho ống đường kính nhỏ.

water hammer valve Dạng Màng Thủy Lực (Diaphragm Type)

• Đặc điểm: Điều khiển mở bằng van Pilot và màng cao su đàn hồi.

• Ưu/Nhược điểm: Độ nhạy cao, xả áp mượt mà, dễ cài đặt dải áp suất; cần nguồn nước sạch để tránh kẹt ống pilot.

water hammer valve Dạng Piston

• Đặc điểm: Sử dụng Piston kim loại di chuyển trong xi lanh thân van để đóng mở.

• Ưu/Nhược điểm: Chịu được áp suất cực cao (PN25, PN40), bền bỉ trong môi trường khắc nghiệt nhưng chi phí đầu tư cao.

Van Giảm Áp Chống Búa Nước Tích Hợp

• Đặc điểm: Kết hợp tính năng vừa duy trì ổn định áp suất đầu ra, vừa xả áp khi có búa nước.

• Ưu/Nhược điểm: Tối ưu không gian lắp đặt, bảo vệ toàn diện nhưng việc bảo trì yêu cầu kỹ thuật viên tay nghề cao.

Thông Số Kỹ Thuật Cần Quan Tâm

So Sánh water hammer valve Với Các Thiết Bị Bảo Vệ Áp Suất Khác

Tại Sao Nên Lắp water hammer valve Cho Hệ Thống?

Lắp đặt thiết bị bảo vệ này mang lại các giá trị vận hành vô cùng thực tế:

• Bảo vệ máy bơm an toàn tuyệt đối: Ngăn sóng áp lực dội ngược làm rách cánh quạt, vỡ vỏ bơm hoặc gãy trục động cơ.

• Triệt tiêu nguy cơ nứt vỡ đường ống: Giữ cho mức áp suất đỉnh nằm trong giới hạn chịu tải của ống dẻo, ống thép hay ống bê tông.

• Giảm chi phí bảo trì hằng năm: Loại bỏ các đợt sửa chữa sự cố đột xuất do rò rỉ mối nối bích hay rách gioăng đệm.

• Kéo dài tuổi thọ toàn bộ linh kiện: Các thiết bị đo lường như đồng hồ áp suất, cảm biến lưu lượng không bị sốc áp gây hỏng hóc.

• Duy trì hệ thống vận hành liên tục: Tránh rủi ro dừng toàn bộ dây chuyền sản xuất hay gián đoạn mạng lưới cấp nước sinh hoạt.

Water hammer valve Được Sử Dụng Ở Đâu?

Thiết bị là mắt xích an toàn không thể thiếu trong nhiều hạ tầng kỹ thuật:

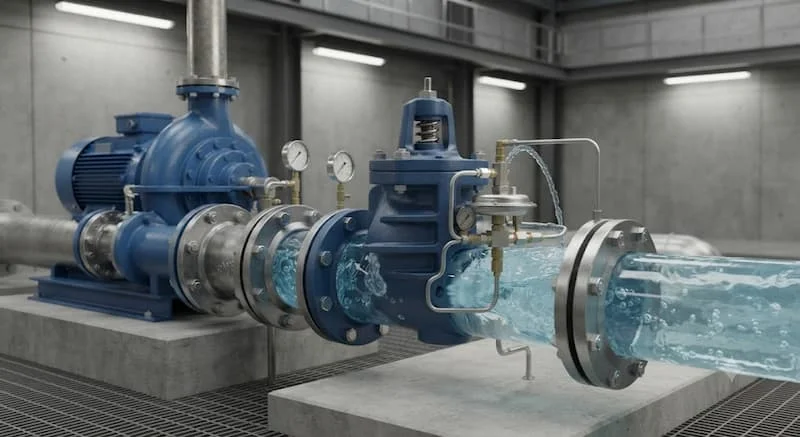

• Trạm bơm cấp nước đô thị và khu công nghiệp: Lắp ngay sau đầu đẩy của cụm máy bơm công suất lớn.

• Hệ thống phòng cháy chữa cháy (PCCC): Bảo vệ đường ống khi các máy bơm PCCC khởi động kích áp đột ngột.

• Nhà máy xử lý nước thải và nước sạch: Ngăn hiện tượng đóng van nhanh trên các tuyến ống dẫn dài.

• Mạng lưới thủy lợi và trạm bơm tiêu xống: Bảo vệ các tuyến ống đường kính lớn dẫn qua địa hình phức tạp.

• Hệ thống HVAC và Chiller tòa nhà: Ổn định áp suất dòng nước tuần hoàn làm mát tòa nhà cao tầng.

Sai Lầm Thường Gặp Khi Lựa Chọn Và Lắp Đặt

1. Chọn sai kích thước van xả: Chọn van quá nhỏ so với lưu lượng của tuyến ống chính khiến van không kịp xả hết sóng áp lực búa nước.

2. Không tính toán đúng áp suất sóng va: Cài đặt áp suất mở quá cao khiến búa nước đã phá hỏng ống trước khi van kịp xả.

3. Lắp sai vị trí thiết kế: Đặt van quá xa trạm bơm hoặc xa điểm phát sinh búa nước khiến sóng xung kích không được dập tắt kịp thời.

4. Bỏ qua việc lọc rác đường ống: Cặn rác chui vào van Pilot làm kẹt màng điều khiển, dẫn đến van bị đơ không xả hoặc xả liên tục không đóng.

5. Không duy trì lịch bảo trì: Bỏ mặc van qua nhiều năm khiến gioăng cao su bị lão hóa, lò xo bị han gỉ mất độ đàn hồi.

Cách Lựa Chọn water hammer valve Phù Hợp

Quy Trình Lựa Chọn Tối Ưu

• Bước 1: Xác định lưu lượng tối đa ($Q$) và đường kính tuyến ống chính ($DN$). Thường water hammer valve có kích thước bằng 1/2 hoặc 1/3 đường kính ống chính tùy theo tính toán búa nước.

• Bước 2: Kiểm tra áp suất vận hành bình thường ($P_{work}$) và tính toán áp suất đỉnh búa nước ($P_{max}$) để chọn cấp áp suất thân van (PN16, PN25...).

• Bước 3: Lựa chọn vật liệu phù hợp với môi chất (Gang dẻo cho nước sạch, Inox cho hóa chất hoặc nước mặn).

• Bước 4: Lựa chọn kiểu truyền động (Van Pilot màng cho độ chính xác cao, Piston cho áp lực lớn).

• Bước 5: Ưu tiên chọn các thương hiệu uy tín có đầy đủ tài liệu tính toán kỹ thuật và chứng nhận CO/CQ.

Hướng Dẫn Lắp Đặt Và Bảo Trì

• Lắp van trên đoạn ống nhánh (Tee) nối từ tuyến ống chính, ngay sau đầu đẩy máy bơm và trước van một chiều.

• Lắp thêm van cổng hoặc van bướm chặn trước water hammer valve để tiện cho việc tháo lắp bảo dưỡng mà không phải xả toàn bộ hệ thống.

• Đảm bảo ống xả từ water hammer valve hướng về hố thu hoặc bồn chứa an toàn để tránh nước xả ra làm ngập trạm bơm.

• Cài đặt áp suất van Pilot cao hơn áp suất vận hành tối đa của bơm khoảng 0.5 - 1.0 bar.

• Kiểm tra, vệ sinh lưới lọc cặn của cụm van Pilot định kỳ 3 - 6 tháng một lần.

Checklist Kiểm Tra Trước Khi Mua Hàng

• Đúng kích thước DN theo tính toán xả áp búa nước.

• Đúng cấp áp suất PN đáp ứng áp lực đỉnh của hệ thống.

• Áp suất cài đặt xả áp có dải điều chỉnh linh hoạt.

• Vật liệu thân van và đệm kín tương thích hoàn toàn với lưu chất.

• Đầy đủ giấy chứng nhận xuất xứ CO và chứng nhận chất lượng CQ.

• Sản phẩm có cam kết bảo hành chính hãng từ nhà phân phối.

• Nhà cung cấp hỗ trợ tư vấn cài đặt kỹ thuật tại chân công trình.

Các Câu Hỏi Thường Gặp (FAQ)

Van chống va đập là gì?

Đây là thiết bị xả áp tự động được lắp trên đường ống để giải phóng áp suất dư vọt đỉnh do hiện tượng búa nước gây ra, bảo vệ đường ống và máy bơm.

Van chống va đập có khác van chống nước va không?

Không. Hai thuật ngữ này hoàn toàn giống nhau, chỉ khác nhau về cách gọi tên theo thói quen của kỹ sư công trình.

Khi nào cần lắp water hammer valve?

Cần lắp ngay khi hệ thống có tuyến ống dài, cột áp cao, vận tốc dòng chảy lớn hoặc máy bơm thường xuyên ngắt đột ngột do mất điện.

Van chống va đập lắp ở vị trí nào trong hệ thống?

Vị trí tối ưu nhất là lắp trên đoạn ống nhánh ngay sau đầu đẩy của máy bơm (trước van một chiều) hoặc tại các điểm chuyển hướng đường ống có nguy cơ dội áp lớn.

Bao lâu nên bảo trì van chống va đập?

Nên kiểm tra định kỳ 6 tháng một lần, tập trung vào việc vệ sinh bộ lọc cặn Pilot, kiểm tra độ dẻo của màng van và thử nghiệm xả áp giả lập.

Kết Luận Và Đăng Ký Tư Vấn Báo Giá

Đầu tư trang bị van chống va đập chính là giải pháp bảo hiểm bền vững nhất cho toàn bộ hạ tầng đường ống và trạm bơm của công trình. Việc chọn đúng thông số kỹ thuật và lắp đặt đúng vị trí sẽ giúp doanh nghiệp loại bỏ hoàn toàn nguy cơ sự cố búa nước, tối ưu hóa chi phí vận hành và bảo vệ tài sản lâu dài.
