Air Vent Là Gì? Cấu Tạo, Nguyên Lý Và Ứng Dụng Trong Đường Ống

Trong vận hành hệ thống đường ống công nghiệp và dân dụng, sự xuất hiện của bọt khí tích tụ là một "kẻ thù thầm lặng" làm suy giảm hiệu suất và gây ra vô số sự cố hư hỏng cơ khí. Để giải quyết triệt me vấn đề này, các kỹ sư luôn phải bố trí thiết bị van xả khí tại các vị trí chiến lược. Việc chọn đúng chủng loại, kích thước và hiểu rõ cơ chế vận hành của thiết bị không chỉ bảo vệ máy bơm mà còn giúp toàn bộ hệ thống vận hành êm ái, tối ưu chi phí năng lượng. Bài viết này sẽ phân tích toàn diện về van xả khí dưới góc nhìn chuyên sâu của kỹ sư đường ống.

Air Vent Là Gì?

Air vent (thường gọi là van xả khí hay van thoát khí) trong hệ thống đường ống là thiết bị cơ khí dùng để giải phóng không khí hoặc khí tích tụ bên trong đường ống ra ngoài môi trường, giúp hạn chế hiện tượng túi khí và hỗ trợ hệ thống vận hành ổn định.

Nhiều người thường lầm tưởng khái niệm van xả khí trong ngành HVAC (miệng gió/cửa thông gió tòa nhà) với van xả khí trong ngành van công nghiệp. Trong ngữ cảnh đường ống chất lỏng, thuật ngữ này đề cập trực tiếp đến dòng van xả khí đường ống với các danh mục chuyên dụng:

• Van xả khí valve / Automatic van xả khí: Van xả khí tự động xả lượng khí nhỏ sinh ra liên tục trong quá trình đường ống đang mang áp lực.

• Air release valve: Van giải phóng khí chuyên biệt cho đường ống dẫn nước đang vận hành dưới áp suất làm việc.

• Air vacuum valve (Van chân không): Van xả/nạp khí dung lượng lớn, mở ra để thoát không khí khi nạp nước và nạp không khí vào ống khi xả cạn để chống móp ống do chân không.

• Combination air valve (Van xả khí đa chức năng): Thiết bị tích hợp cả tính năng của air release valve và air vacuum valve trong cùng một thân van.

Vì Sao Hệ Thống Đường Ống Cần van xả khí?

Khí trong đường ống không tự nhiên mất đi mà luôn tích tụ tại các điểm cao, tạo ra những "túi khí" nguy hại nếu không được giải phóng kịp thời.

• Nguồn gốc phát sinh khí:

  • Không khí tồn tại sẵn bên trong lòng ống rỗng trước khi bơm cấp nước.

  • Không khí bị cuốn theo dòng chảy qua các khe hở kết nối, mối nối lỏng hoặc phớt bơm.

  • Khí hòa tan tách khỏi lưu chất do sự thay đổi về nhiệt độ và áp suất vận hành.

• Tác hại nghiêm trọng khi thiếu van xả khí:

  • Tắc nghẽn dòng chảy: Túi khí tích tụ làm giảm tiết diện hiệu dụng của ống, gia tăng lực cản ma sát khiến lưu lượng giảm mạnh.

  • Hiện tượng búa nước (Water Hammer): Khi dòng nước va đập vào túi khí bị nén, áp suất tăng đột biến gấp nhiều lần, gây hiện tượng rung lắc, rách ống hoặc vỡ van.

  • Sụt giảm hiệu suất máy bơm: Bơm phải tốn nhiều năng lượng hơn để vượt qua trở lực của túi khí, dẫn đến tiêu hao điện năng và giảm tuổi thọ động cơ.

  • Ăn mòn hóa học: Oxy bẫy trong túi khí đẩy nhanh quá trình oxy hóa, gây han gỉ mặt trong ống thép và gang.

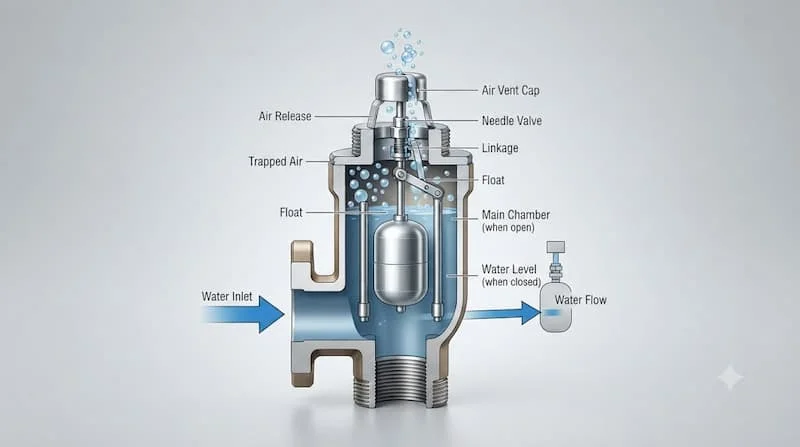

Nguyên Lý Hoạt Động Của van xả khí

Cơ chế vận hành của dựa trên sự chênh lệch tỷ trọng giữa chất lỏng và chất khí, điều khiển chuyển động của phao van bên trong khoang chứa theo chu trình tự động:

1. Tích khí & Hạ phao: Khi khí theo dòng chảy đi vào khoang van, nó sẽ chiếm không gian ở phía trên và đẩy mực nước tụt xuống. Phao van mất lực nâng do trọng lực sẽ hạ xuống, kéo mở lỗ xả khí.

2. Xả khí ra ngoài: Không khí tích tụ bị áp lực trong ống đẩy qua lỗ xả mở ra ngoài môi trường.

3. Nước dâng & Đóng van: Khi khí thoát hết, nước dâng ngược trở lại khoang van. Lực nâng của nước đẩy phao nổi lên cao, ấn chặt đệm làm kín đóng lỗ xả, ngăn không cho chất lỏng rò rỉ ra ngoài.

Các Loại van xả khí Phổ Biến

Tùy thuộc vào quy mô đường ống và yêu cầu kỹ thuật, các kỹ sư sẽ chỉ định loại van xả khí phù hợp:

1. Automatic van xả khí (Van xả khí tự động)

Loại nhỏ, cấu trúc đơn giản, vận hành liên tục. Thiết bị chuyên dùng để giải phóng các bong bóng khí nhỏ tích tụ liên tục trong quá trình hệ thống đang có áp suất. Thường gặp trong các hệ thống sưởi, Chiller, hoặc đường ống nước sinh hoạt.

2. Air Release Valve

Được thiết kế để giải phóng lượng khí nhỏ thoát ra từ lưu chất khi đường ống đang vận hành ở áp suất làm việc tối đa. Lỗ xả (orifice) của van khá nhỏ nhưng chịu được lực nén cao.

3. Air / Vacuum Valve (Van xả/nạp khí)

Sở hữu lỗ xả kích thước lớn. Van xả hàng loạt không khí tồn dư khi bắt đầu bơm nước đầy ống, đồng thời nạp một lượng lớn không khí vào lòng ống khi xả cạn để tránh áp suất âm (chân không) làm móp vỡ đường ống.

4. Combination Air Valve (Van xả khí kết hợp)

Sản phẩm cao cấp tích hợp cả hai cơ chế: xả/nạp lượng khí lớn khi nạp/xả nước và xả lượng khí nhỏ liên tục khi hệ thống đang chạy có áp. Đây là giải pháp tối ưu nhất cho các tuyến ống dẫn nước đường dài.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn van xả khí

Khi tiến hành lựa chọn [chèn link: van công nghiệp], việc đối chiếu thông số từ catalogue của nhà sản xuất là bước bắt buộc để tránh mua sai quy cách.

Van xả khí Bằng Đồng, Gang Và Inox Khác Nhau Thế Nào?

Vật liệu chế tạo quyết định trực tiếp độ bền và môi trường làm việc của thiết bị:

So Sánh van xả khí Với Van Một Chiều Và Van Xả Áp

Khá nhiều kỹ thuật viên mới thường nhầm lẫn chức năng của ba loại van này, dẫn đến việc lắp đặt sai mục đích vận hành:

Van xả khí Được Sử Dụng Ở Đâu?

Thiết bị van xả khí có mặt ở hầu hết các công trình xử lý chất lỏng hiện đại:

• Hệ thống cấp nước đô thị & Tòa nhà: Bảo vệ tuyến ống dẫn trục đứng không bị xì vỡ do hiện tượng va đập búa nước.

• Trạm bơm cấp nước & Trạm xử lý: Lắp ở đầu ra của máy bơm để xả sạch khí trước khi đẩy nước vào mạng lưới phân phối.

• Hệ thống tưới tiêu nông nghiệp: Giúp nước chảy đều đến cuối dải béc phun mà không bị đứt đoạn do túi khí.

• Hệ thống HVAC / Chiller: Loại bỏ bẫy khí trong vòng tuần hoàn nước lạnh/nước sưởi, đảm bảo hiệu suất trao đổi nhiệt tối đa.

• Đường ống dẫn chất lỏng công nghiệp: Bảo vệ các tuyến ống dẫn hóa chất, nước thải đường dài khỏi nguy cơ móp vỡ do hiện tượng chân không.

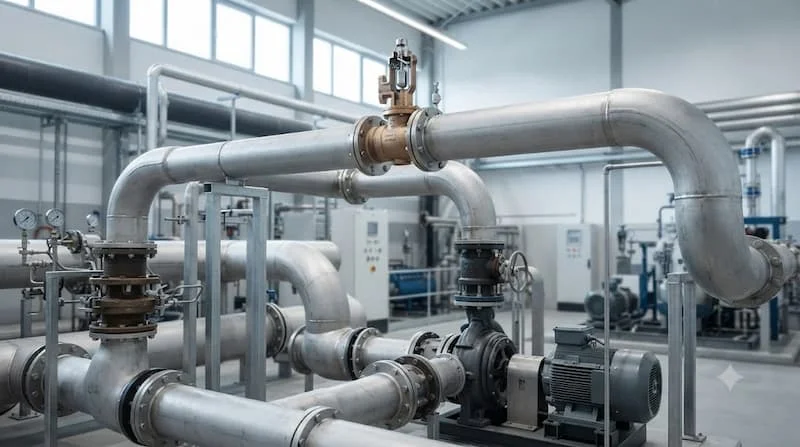

Vị Trí Lắp van xả khí Ở Đâu Chuẩn Nhất?

Lắp đặt sai vị trí khiến van xả khí hoàn toàn mất tác dụng. Do khí luôn có xu hướng bơi lên vị trí cao nhất, bạn bắt buộc phải bố trí van xả khí tại:

• Điểm cao nhất của tuyến ống (High Points): Vị trí tụ khí nhiều nhất trên toàn bộ đoạn ống.

• Sau đoạn dốc đi xuống: Nơi dòng chảy đổi hướng và khí dễ bị bẫy lại.

• Sau đầu xả của máy bơm: Nơi khí hay bị cuốn vào theo lực hút của cánh quạt.

• Dọc theo tuyến ống phẳng đường dài: Nên bố trí định kỳ từ 500m đến 1000m một van xả khí để ngắt túi khí tích tụ.

• Trước các thiết bị đo lường (Đồng hồ nước): Tránh việc khí đi qua làm sai lệch chỉ số đo đạc.

Những Sai Lầm Thường Gặp Khi Sử Dụng van xả khí

• Chọn sai kích thước van: Van quá nhỏ không xả kịp lượng khí thoát ra, van quá lớn gây lãng phí chi phí đầu tư.

• Lắp đặt ngược chiều dọc: Van xả khí bắt buộc phải được lắp theo phương thẳng đứng (90 độ). Lắp nghiêng hoặc nằm ngang sẽ khiến phao kẹt và rò rỉ nước.

• Không kiểm tra áp suất tối thiểu: Một số van xả khí lớn cần một mức áp suất tối thiểu (ví dụ 0.2 bar) để đóng kín đệm làm kín. Nếu áp suất quá thấp, van sẽ bị rò nước liên tục.

• Bỏ qua khâu bảo trì: Sau một thời gian, cặn bẩn trong nước bám vào mặt đệm cao su khiến van đóng không kín. Cần lắp một van khóa bên dưới van xả khí để dễ tháo ra vệ sinh định kỳ.

Cách Lựa Chọn van xả khí Phù Hợp

Để chọn đúng van xả khí tối ưu nhất cho dự án, bạn nên tuân thủ 6 bước chuẩn hóa:

• Bước 1: Xác định bản chất lưu chất: Nước sạch, nước thải hay hóa chất ăn mòn để chọn vật liệu thân và đệm kín.

• Bước 2: Xác định kích thước đường ống: Đường ống càng lớn thì lượng khí cần thoát càng nhiều, đòi hỏi cỡ van tương ứng.

• Bước 3: Chọn kiểu kết nối: Dùng nối ren cho ống nhỏ (từ DN50 trở xuống) và nối mặt bích cho ống lớn (từ DN65 trở lên).

• Bước 4: Kiểm tra áp suất & nhiệt độ: Chọn van có chỉ số áp suất PN cao hơn áp suất đỉnh của hệ thống.

• Bước 5: Lựa chọn vật liệu phù hợp: Đồng cho dân dụng, Gang cho hạ tầng cấp nước, Inox cho công nghiệp thực phẩm/hóa chất.

• Bước 6: Xác định đúng chức năng: Cần xả khí tự động nhỏ lẻ, xả khí lưu lượng lớn hay dòng van đa chức năng (Combination).

Checklist Trước Khi Mua van xả khí

• Đúng kích thước đường kính danh nghĩa DN

• Đúng kiểu kết nối (Ren hay Bích tiêu chuẩn JIS/DIN/ANSI)

• Đúng vật liệu thân van (Đồng, Gang, Inox)

• Áp suất làm việc PN vượt áp suất tối đa của hệ thống

• Đúng loại lưu chất vận hành

• Đúng chức năng xả khí yêu cầu (Automatic / Vacuum / Combination)

• Có Catalogue và bản vẽ kích thước chi tiết từ hãng

• Đã trang bị kèm van khóa cô lập (Ball valve/Gate valve) bên dưới để phục vụ bảo trì

Câu Hỏi Thường Gặp Về van xả khí

Van xả khí là gì trong đường ống?

Air vent là van xả khí, dùng để loại bỏ các túi khí tích tụ bên trong lòng ống ra môi trường bên ngoài, giúp bảo vệ đường ống và ổn định dòng chảy.

Air vent có phải van xả áp không?

Khác hoàn toàn. van xả khí dùng để xả không khí bẫy trong ống, còn van xả áp (Safety/Relief valve) dùng để xả chất lỏng/khí khi áp suất toàn hệ thống vượt quá ngưỡng an toàn.

Tại sao van xả khí bị rò rỉ nước ra ngoài?

Nguyên nhân thường do cặn bẩn bám vào đệm làm kín của phao, áp suất đường ống quá thấp không đủ đẩy nén phao đóng kín, hoặc van bị lắp lệch phương thẳng đứng.

Air vent nên lắp ở vị trí nào?

Nên lắp tại các điểm cao nhất của tuyến ống, đầu ra của máy bơm, hoặc các vị trí đường ống đổi hướng từ đi lên sang đi xuống.

Có cần lắp van khóa bên dưới van xả khí không?

Rất cần thiết. Việc lắp một van bi hoặc van cổng nhỏ bên dưới giúp bạn dễ dàng khóa dòng chảy để tháo van xả khí ra vệ sinh, sửa chữa mà không phải dừng hoạt động toàn bộ hệ thống.

Van xả khí – Thiết Bị Quan Trọng Giúp Kiểm Soát Khí Trong Đường Ống

Tóm lại, van xả khí là một mắt xích nhỏ nhưng mang lại giá trị vô cùng lớn trong việc duy trì tuổi thọ và độ tin cậy của toàn bộ mạng lưới đường ống. Bỏ qua việc trang bị van xả khí đúng cách có thể dẫn đến những thiệt hại kinh tế rất lớn do sự cố va đập búa nước và nứt vỡ ống.

Việc lựa chọn chuẩn xác đòi hỏi sự đối chiếu cẩn trọng giữa Lưu chất + Kích thước DN + Áp suất PN + Vị trí lắp đặt.
