Van 1 5 Là Gì? Kích Thước, Phân Loại Và Cách Chọn Đúng Tiêu Chuẩn

Trong ngành vật tư đường ống, tên gọi van 1/2 inch thường xuất hiện phổ biến trong các bản vẽ kỹ thuật, báo giá vật tư hoặc trao đổi thực tế tại công trình. Tuy nhiên, do thói quen gọi tên theo dân gian kết hợp với các quy chuẩn kỹ thuật quốc tế, không ít người dùng gặp khó khăn trong việc xác định chính xác quy cách, dẫn đến việc mua nhầm kích thước hoặc sai tiêu chuẩn kết nối.

Bài viết này sẽ giải mã chi tiết tên gọi van 1/2 inch, cung cấp thông số kỹ thuật chuẩn xác, phân loại các dòng van phổ biến và hướng dẫn checklist chọn mua giúp bạn tối ưu chi phí và đảm bảo an toàn cho hệ thống.

Kiến Thức Nền Về van 1/2 inch

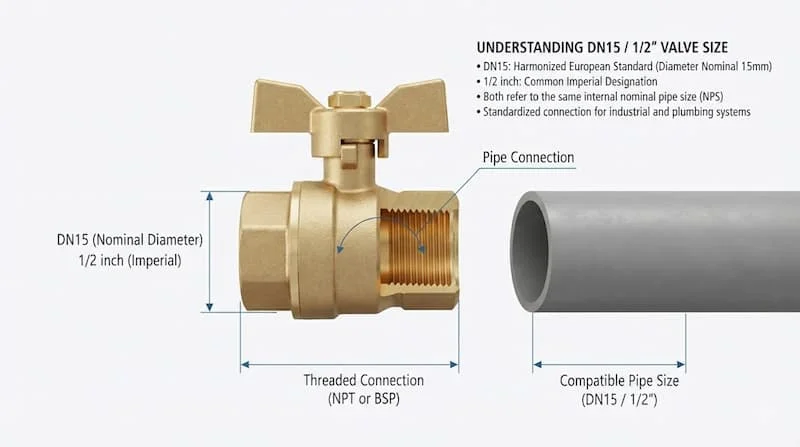

Van 1 5 Là Gì?

Cụm từ van 1/2 inch thực chất là cách gọi tắt hoặc cách đọc chại của người thợ, kỹ sư vật tư tại Việt Nam để chỉ dòng van có kích thước đường kính danh nghĩa DN15 (tương đương 1/2 inch hay Phi 21). Ký hiệu 1 5 thường bắt nguồn từ con số 15 trong chuẩn DN15 (Danh Nghĩa 15mm).

Để tránh nhầm lẫn khi tra cứu catalog hoặc đặt hàng, bạn cần nắm rõ sự tương đương giữa các hệ quy đổi kích thước sau:

• DN15 (Diameter Nominal): Đường kính danh nghĩa theo tiêu chuẩn Châu Âu (mm).

• 1/2 inch (Inch System): Kích thước danh nghĩa theo hệ Anh/Mỹ.

• Phi 21 (Ø21): Đường kính ngoài tương đối của ống thép/ống nhựa đi kèm theo tiêu chuẩn Việt Nam.

Lưu ý quan trọng: Kích thước danh nghĩa (DN15 hay 1/2 inch) là thông số quy ước thương mại, không nhất thiết bằng đúng đường kính đo thực tế bằng thước kẹp trên thân van hay lòng ống.

Van 1 5 Có Kích Thước Bao Nhiêu?

Vì sao kích thước thực tế lại khác với tên gọi?

1. Tiêu chuẩn sản xuất ống: Đường kính danh nghĩa DN15 được tính dựa trên lưu lượng dòng chảy dự kiến bên trong ống. Độ dày thành ống thay đổi sẽ làm đường kính trong thay đổi, nhưng đường kính ngoài luôn giữ cố định ở khoảng 21.3 mm để vừa với khớp nối.

2. Tiêu chuẩn bước ren: Van kết nối ren thường tuân theo chuẩn ren NPT (Mỹ) hoặc BSPT/BSPP (Châu Âu/Châu Á). Khớp ren có độ côn nhẹ để tạo độ kín, khiến kích thước đo ở đỉnh ren và chân ren có sự chênh lệch nhỏ.

Khuyên dùng: Bạn không nên chỉ dùng thước dây hoặc thước kẹp đo đường kính ngoài rồi suy ra quy cách van. Hãy đối chiếu bảng quy đổi tiêu chuẩn hoặc nhờ đơn vị chuyên môn xác nhận mã hàng.

Phân Tích Chuyên Sâu Các Dòng van 1/2 inch

Các Loại van 1/2 inch Phổ Biến

Tùy thuộc vào yêu cầu vận hành (đóng/mở, điều tiết hay kiểm soát tự động), van 1/2 inch được chia thành các nhóm chính sau:

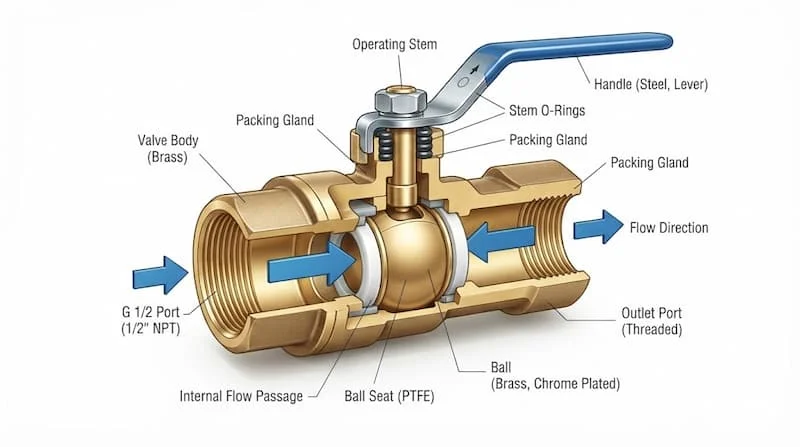

1. Van Bi 1/2 Inch (DN15)

• Đặc điểm: Sử dụng một quả bi gạt đục lỗ xuyên tâm để kiểm soát dòng chảy. Đóng mở cực nhanh chỉ với góc quay 90 độ.

• Kiểu vận hành: Tay gạt hoặc tay bướm (phù hợp không gian hẹp).

• Ứng dụng: Hệ thống cấp nước dân dụng, đường ống khí nén, đường dẫn chất lỏng áp suất trung bình.

2. Van Cổng 1/2 Inch (Van Cửa DN15)

• Đặc điểm: Đĩa van nâng lên hạ xuống vuông góc với dòng chảy như một cánh cổng. Khi mở hoàn toàn, van không gây cản trở dòng chảy.

• Ứng dụng: Đường ống cấp nước chính, hệ thống yêu cầu duy trì lưu lượng ổn định và không cần đóng mở thường xuyên.

3. Van Một Chiều 1/2 Inch (DN15)

• Đặc điểm: Chỉ cho phép môi chất chảy theo một chiều duy nhất, tự động đóng lại khi có hiện tượng dội ngược dòng.

• Phân loại: Van 1 chiều lá lật, van 1 chiều lò xo (lò xo đĩa/cối).

• Ứng dụng: Lắp sau đầu ra của máy bơm nước, đầu ra đồng hồ nước để bảo vệ thiết bị đo và chống búa nước.

4. Van Cầu 1/2 Inch (Globe Valve DN15)

• Đặc điểm: Dòng chảy đi qua van bị đổi hướng dạng chữ S. Thiết kế này cho phép kiểm soát và tiết lưu lưu lượng dòng chảy cực kỳ mượt mà.

• Ứng dụng: Đường ống hơi nóng (steam), nồi hơi, lò sấy, hệ thống hóa chất đòi hỏi điều tiết chính xác.

5. Van Điện Từ 1/2 Inch (Solenoid Valve DN15)

• Đặc điểm: Đóng/mở tự động nhờ lực từ trường tạo ra từ cuộn coi điện (24VDC hoặc 220VAC). Thời gian đóng mở gần như tức thì dưới một giây.

• Ứng dụng: Hệ thống tưới tự động, dây chuyền đóng chai, hệ thống phòng cháy chữa cháy, tự động hóa công nghiệp.

Thông Số Kỹ Thuật Cần Biết Khi Chọn van 1/2 inch

Khi tra cứu sản phẩm, bạn cần kiểm tra đầy đủ các trường thông số dưới đây thay vì chỉ hỏi mua chung chung.

Lưu ý kỹ thuật: Không bao giờ suy đoán một mức áp suất hay nhiệt độ cố định cho tất cả các loại van 1/2 inch. Một van bi đồng DN15 có thể chịu được áp lực cao, nhưng van điện từ nhựa DN15 có giới hạn thấp hơn nhiều.

van 1/2 inch Ren Trong Và Ren Ngoài Khác Nhau Thế Nào?

Khớp nối ren là dạng kết nối phổ biến nhất trên quy cách kích thước nhỏ như DN15. Việc xác định đúng kiểu ren giúp tránh tình trạng rò rỉ hoặc không thể lắp nối vào thiết bị sẵn có.

• Van ren trong: Bước ren được tiện bên trong lòng cửa van. Đây là dạng tiêu chuẩn phổ biến nhất trên thị trường. Khi kết nối, bạn cần đường ống hoặc phụ kiện có ren ngoài vặn vào bên trong van.

• Van ren ngoài: Bước ren được tiện nổi phía ngoài đầu nối của van. Dòng van này thường xuất hiện ở các vị trí nối trực tiếp vào bình chứa, thiết bị vệ sinh hoặc đầu vòi tưới.

• Van ren trong kết hợp ren ngoài: Một đầu ren trong và một đầu ren ngoài, thường gặp ở các van góc hoặc van khóa vòi nước chuyên dụng.

Sai lầm phổ biến: Mua nhầm van ren trong để lắp vào một ống cũng có ren trong mà không trang bị thêm kép nối ren ngoài hai đầu, gây tốn kém thời gian và chi phí vật tư phát sinh.

So Sánh van 1/2 inch Với Các Kích Thước Van Phổ Biến

Để hình dung vị trí của quy cách van 1/2 inch trong hạ tầng ống, hãy tham khảo bảng so sánh dưới đây:

Bài học chọn lựa: Việc chọn van kích thước bao nhiêu phải dựa trên đường kính thực tế của tuyến ống hiện hữu. Không nên cố tình hạ size van xuống DN15 chỉ để tiết kiệm chi phí nếu đường ống chính đang lớn hơn, vì việc này sẽ tạo ra điểm thắt gây sụt áp toàn hệ thống.

Ứng Dụng Thực Tế Và Các Sai Lầm Cần Tránh

van 1/2 inch Được Sử Dụng Ở Đâu?

Nhờ kích thước nhỏ gọn, dễ lắp đặt và chi phí hợp lý, van 1/2 inch có mặt trong hầu hết các lĩnh vực:

• Hệ thống nước dân dụng: Khóa nước đầu nguồn vào thiết bị vệ sinh, bình nóng lạnh, máy giặt, đồng hồ đo nước gia đình.

• Đường ống phụ trợ công nghiệp: Các đường nhánh trích xuất nước xả cặn, đường vòng bảo trì thiết bị lớn.

• Hệ thống khí nén và cơ khí: Lắp tại các đầu ra của máy nén khí, vòi xịt khí, hệ thống điều khiển xy lanh.

• Hệ thống tự động hóa và nông nghiệp: Sử dụng van điện từ DN15 cho hệ thống tưới cây tự động, chăn nuôi, nhà kính.

• Hệ thống HVAC và hơi nóng: Van cầu hoặc van bi inox DN15 dùng cho các đường ngưng tụ, đường cấp nước lạnh cho dàn FCU nhỏ.

Khi nào bạn nên chọn van 1/2 inch?

• Khi đường ống thiết kế sẵn có quy cách Phi 21 tương ứng với DN15.

• Khi lưu lượng yêu cầu ở mức vừa và nhỏ.

• Khi vị trí thi công bị hạn chế về không gian, cần dòng van thiết kế nhỏ gọn, thao tác nhanh.

Những Sai Lầm Thường Gặp Khi Mua van 1/2 inch

Nhiều dự án phải tạm dừng thi công hoặc gặp sự cố rò rỉ chỉ vì những sơ suất nhỏ khi thu mua vật tư:

1. Chỉ gọi tên van 1/2 inch mà không làm rõ chuẩn DN: Dễ dẫn đến việc nhà cung cấp giao nhầm sang các dòng van không đúng quy chuẩn công nghiệp.

2. Nhầm lẫn giữa 1/2 inch và kích thước thực tế: Lấy thước đo lòng van rồi cho rằng giao sai hàng do không nắm rõ quy chuẩn quy đổi thương mại.

3. Bỏ qua kiểm tra bước ren: Lắp van ren chuẩn NPT vào đường ống chuẩn BSP sẽ khiến ren bị lệch khớp, gây trượt ren hoặc rò rỉ.

4. Chọn sai vật liệu cho môi chất: Dùng van đồng cho hóa chất nhẹ hoặc nước biển sẽ khiến van bị ăn mòn mục rỗng chỉ sau vài tuần.

5. Nhầm lẫn van nước và van hơi nóng: Sử dụng van bi nước thông thường lắp cho đường hơi nóng sẽ làm gioăng bị chảy dẻo, gây biến dạng và rò rỉ nghiêm trọng.

Hướng Dẫn Chi Tiết Cách Chọn van 1/2 inch Chuẩn Kỹ Thuật

Quy Trình 7 Bước Chọn van 1/2 inch Tối Ưu

Để đảm bảo van hoạt động bền bỉ và đúng công năng, kỹ sư vật tư nên tuân thủ quy trình 7 bước sau:

• Bước 1: Xác định kích thước ống: Đo đường kính ngoài của ống hoặc kiểm tra ký hiệu trên thân ống xem có đúng là Phi 21 hay không.

• Bước 2: Chuẩn hóa quy cách: Xác nhận van cần mua là chuẩn DN15 / 1/2 inch.

• Bước 3: Xác định kiểu kết nối: Lựa chọn giữa nối ren trong, ren ngoài, hàn cối hay mặt bích.

• Bước 4: Chọn loại van theo chức năng: Xác định mục đích là đóng mở, điều tiết, chống ngược hay tự động.

• Bước 5: Kiểm tra tính chất môi chất: Môi chất là nước sạch, nước thải, hóa chất, khí nén hay hơi nóng.

• Bước 6: Kiểm tra áp suất và nhiệt độ: Xác định áp suất làm việc tối đa và nhiệt độ đỉnh của hệ thống để chọn dải làm việc an toàn của van.

• Bước 7: Chọn vật liệu và thương hiệu: Lựa chọn thân inox, đồng, gang hay nhựa đi kèm lớp gioăng làm kín phù hợp với ngân sách dự án.

Danh Sách Kiểm Tra Trước Khi Đặt Hàng van 1/2 inch

Trước khi gửi đơn đặt hàng cho nhà cung cấp, hãy rà soát lại danh mục dưới đây:

• Đúng kích thước danh nghĩa DN15 / 1/2 inch / Phi 21.

• Đúng kiểu kết nối và tiêu chuẩn ren.

• Đúng vật liệu thân van: Đồng, Inox, Gang hay Nhựa.

• Đúng môi chất vận hành: Nước, Khí, Dầu, Hơi hay Hóa chất.

• Đúng áp suất làm việc yêu cầu của hệ thống.

• Đúng giới hạn nhiệt độ chịu đựng của gioăng làm kín.

• Đầy đủ tài liệu chứng nhận chất lượng và xuất xứ nếu dùng cho dự án.

• Có hình ảnh hoặc model xác nhận từ nhà sản xuất.

Các Câu Hỏi Thường Gặp Về van 1/2 inch (FAQ)

van 1/2 inch có phải là van DN15 không?

Có. Trong cách gọi thông dụng của thợ kỹ thuật tại Việt Nam, van 1/2 inch chính là cách gọi tắt của van quy cách DN15. Tuy nhiên, khi làm việc với nhà cung cấp, bạn nên ưu tiên dùng thuật ngữ DN15 hoặc 1/2 inch để đạt độ chính xác cao nhất.

van 1/2 inch tương đương bao nhiêu inch và mm?

Van 1 5 tương đương với 1/2 inch theo hệ Anh/Mỹ, tương đương DN15 theo chuẩn mm danh nghĩa, và vừa vặn với đường ống nhựa hoặc thép có đường kính ngoài khoảng 21.3 mm.

Van 1 5 dùng cho đường ống nào?

Van 1 5 phù hợp cho các đường ống nhánh dân dụng Phi 21, ống khí nén nhỏ, ống cấp nước thiết bị vệ sinh, hoặc các đường ống phụ trợ công nghiệp có cùng kích thước quy đổi.

Mua van 1 5 cần cung cấp những thông tin gì cho nhà bán hàng?

Bạn cần cung cấp 6 thông tin cốt lõi gồm loại van, kích thước DN15, vật liệu chế tạo, kiểu kết nối ren trong hay ngoài, môi chất sử dụng và áp suất làm việc yêu cầu.

Kết Luận về van 1 5

Tên gọi van 1 5 tuy đơn giản nhưng đại diện cho quy cách van DN15 (1/2 inch / Phi 21) cực kỳ quan trọng và phổ biến trong mọi công trình. Việc hiểu đúng bản chất tên gọi, phân biệt được kích thước thực tế và nắm rõ 4 yếu tố cốt lõi gồm kích thước, kiểu kết nối, vật liệu và môi chất sẽ giúp bạn chọn chính xác thiết bị, tránh lãng phí chi phí và đảm bảo an toàn tuyệt đối cho hệ thống đường ống.
