Van Nhấn Là Gì? Cẩm Nang Chọn Mua Và Ứng Dụng Chuẩn Chuyên Gia

Van nhấn là gì và được sử dụng để làm gì?

Trong nhiều hệ thống máy móc tự động hóa và điều khiển cơ khí, người vận hành thường cần tương tác trực tiếp bằng một thao tác nhấn đơn giản để điều khiển dòng khí nén hoặc chất lưu thay vì phải can thiệp phức tạp trên đường ống. Ví dụ điển hình bao gồm việc nhấn nút để cấp khí lập tức cho xy lanh, kích hoạt một cơ cấu chấp hành, đóng/mở dòng lưu chất hoặc tạo ra tín hiệu điều khiển logic cho toàn bộ mạch làm việc. Đó chính là lúc các dòng van nhấn phát huy tối đa vai trò thực tiễn của mình.

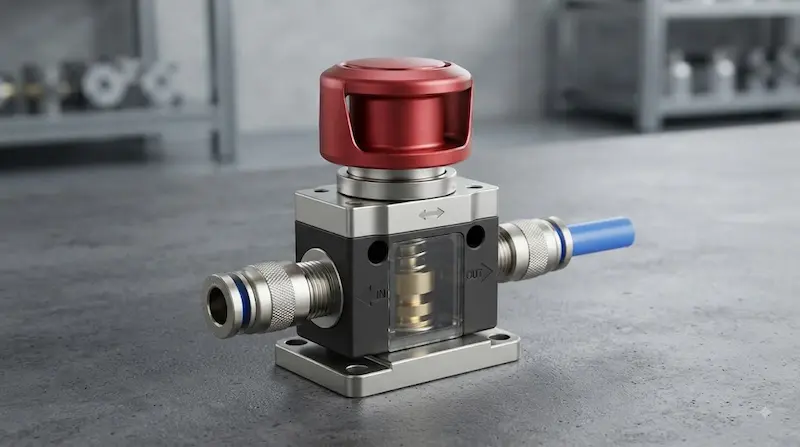

Van nhấn là loại van cơ học được thiết kế để điều khiển lưu chất hoặc tạo tín hiệu điều khiển thông qua thao tác nhấn trực tiếp bằng tay. Khi người vận hành tác động lực vào nút nhấn, cấu trúc bên trong dịch chuyển làm thay đổi trạng thái của van, từ đó định hướng dòng khí hoặc chất lỏng theo đúng yêu cầu thiết kế.

Tuy nhiên, thuật ngữ van cơ học thao tác nhấn trực tiếp bằng tay không chỉ ám chỉ một kết cấu đơn lẻ duy nhất trên thị trường. Tùy theo nhu cầu thực tế, bạn có thể bắt gặp các biến thể như van nút nhấn khí nén, van cơ học thao tác nhấn trực tiếp bằng tay tay cơ học, hay van điều khiển chuyên dụng trong các mạch khí nén công nghiệp. Do đó, việc nắm rõ đặc tính môi trường và chức năng cốt lõi trước khi lựa chọn là điều vô cùng quan trọng.

Kiến Thức Nền: Cấu Tạo Và Nguyên Lý Hoạt Động Của van cơ học thao tác nhấn trực tiếp bằng tay

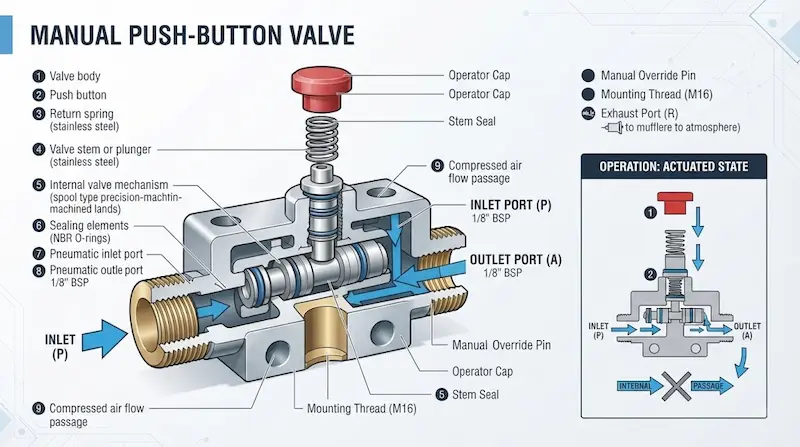

Cấu tạo cơ bản

Mặc dù có nhiều kiểu dáng thiết kế khác nhau tùy theo nhà sản xuất, một bộ van cơ học thao tác nhấn trực tiếp bằng tay tiêu chuẩn thường bao gồm các thành phần chính sau:

• Thân van: Khung kim loại hoặc nhựa kỹ thuật chịu lực chứa các khoang dẫn dòng.

• Nút nhấn (Actuator): Bộ phận tiếp xúc trực tiếp với ngón tay người vận hành.

• Lò xo hồi vị: Chi tiết giúp đẩy nút nhấn và ty van quay về vị trí ban đầu ngay khi thả tay.

• Ty van và gioăng làm kín: Kiểm soát đường đi của lưu chất và chống rò rỉ áp suất.

• Các cổng kết nối (Cổng vào/ra): Nơi lắp các đầu nối ống hoặc ren kết nối với hệ thống.

Nguyên lý hoạt động

Cơ chế vận hành của van có thể được khái quát theo chu trình khép kín:

• Trạng thái tĩnh: Khi không có tác động, lò xo giữ van ở vị trí mặc định ban đầu.

• Khi có lực nhấn: Người vận hành tác động lực vượt qua lực cản của lò xo, đẩy ty van dịch chuyển làm thay đổi kết nối giữa các khoang dòng chảy.

• Đổi hướng dòng chất: Dòng khí nén hoặc chất lưu được phép đi qua hoặc bị chặn lại tùy theo thiết kế cửa van.

• Hồi vị: Khi thả tay, lò xo tự động đưa van về trạng thái ban đầu.

Van thường mở (NO) và thường đóng (NC)

Khi tìm hiểu về van nhấn, bạn bắt buộc phải phân biệt rõ hai trạng thái cấu hình cơ bản:

• Normally Closed (NC - Thường đóng): Ở trạng thái bình thường, van chặn dòng khí; chỉ khi người dùng nhấn nút, dòng lưu chất mới được phép đi qua.

• Normally Open (NO - Thường mở): Ở trạng thái bình thường, van cho phép dòng khí lưu thông tự do; khi nhấn nút, van sẽ ngắt hoặc chuyển hướng dòng chảy.

Việc nắm vững khái niệm NC và NO giúp kỹ sư thiết kế mạch khí nén chính xác, tránh tình trạng hệ thống hoạt động ngược chiều mong muốn.

Phân Tích Chuyên Sâu: Các Loại van cơ học thao tác nhấn trực tiếp bằng tay Phổ Biến Hiện Nay

Van cơ học thao tác nhấn trực tiếp bằng tay khí nén 3/2

Đây là cấu hình thông dụng và đáng chú ý nhất trong các mạch điều khiển tự động. Van 3/2 sở hữu 3 cổng kết nối và 2 vị trí chuyển mạch, chuyên dùng để cấp và xả khí điều khiển cho các loại xy lanh tác động đơn, mạch tín hiệu hoặc làm van dẫn pilot cho các van công suất lớn.

Van cơ học thao tác nhấn trực tiếp bằng tay 2/2

Sở hữu 2 cổng và 2 vị trí, dòng van này đảm nhiệm chức năng đơn giản nhưng cốt lõi là đóng hoặc mở hoàn toàn một đường ống dẫn lưu chất khi có tác động nhấn.

Van cơ học thao tác nhấn trực tiếp bằng tay có lò xo hồi vị và Van cơ học thao tác nhấn trực tiếp bằng tay giữ trạng thái

• Van hồi lò xo: Tự động nhả trạng thái ngay khi người vận hành buông tay, đảm bảo tính an toàn cao cho các thao tác tạm thời.

• Van giữ trạng thái (Latching/Detent): Sau khi nhấn, van tự khóa ở vị trí mới cho đến khi có tác động nhấn lần tiếp theo để mở khóa, phù hợp cho các chế độ vận hành liên tục.

Phân loại theo môi trường sử dụng

Không nên sử dụng một chủng loại van cho mọi môi trường khác nhau. Trên thị trường có các dòng van cơ học thao tác nhấn trực tiếp bằng tay chuyên dụng dành riêng cho khí nén sạch, van dùng cho nguồn nước, hoặc các chất lỏng công nghiệp yêu cầu vật liệu chống ăn mòn cao.

Thông Số Cần Quan Tâm Khi Lựa Chọn Van Nhấn

Để đảm bảo hiệu suất vận hành tối ưu, các kỹ sư cần đối chiếu kỹ lưỡng các thông số kỹ thuật sau trước khi quyết định đầu tư:

Số cổng và số vị trí (Configurations)

Cấu hình 2/2 hay 3/2 quyết định trực tiếp khả năng phối hợp của van trong mạch điều khiển tổng thể.

Kiểu tác động và kích thước cổng ren

Tùy thuộc vào không gian máy, bạn có thể chọn nút nhấn phẳng, nút lồi, nút có vòng bảo vệ chống nhấn nhầm. Kích thước cổng ren phổ biến trong hệ thống khí nén thường là G1/8, G1/4, R1/4 hoặc chuẩn ren NPT.

Áp suất làm việc và lưu lượng (Cv)

Tuyệt đối không chọn van chỉ dựa vào kích thước cổng ren. Bạn cần đối chiếu: áp suất thực tế của hệ thống phải nhỏ hơn hoặc bằng áp suất làm việc tối đa cho phép của van. Ngoài ra, lưu lượng thông dòng lớn sẽ giúp xy lanh chuyển động nhanh hơn.

Vật liệu và nhiệt độ làm việc

Thân van có thể làm từ hợp kim nhôm, đồng thau, inox hoặc nhựa kỹ thuật. Đặc biệt, nếu hệ thống làm việc trong môi trường nhiệt độ cao hoặc tiếp xúc với hơi nóng, cần kiểm tra giới hạn chịu nhiệt của phần gioăng bên trong.

Phân Biệt van cơ học thao tác nhấn trực tiếp bằng tay, Van Điện Từ Và Van Tay

Để tối ưu hóa hiệu quả thiết kế, việc lựa chọn đúng thiết bị điều khiển giữa ba dòng van phổ biến là vô cùng quan trọng:

Bản chất lựa chọn: van cơ học thao tác nhấn trực tiếp bằng tay là giải pháp hoàn hảo khi bạn cần sự can thiệp trực tiếp, nhanh chóng và an toàn bằng tay mà không muốn phụ thuộc vào nguồn điện phức tạp.

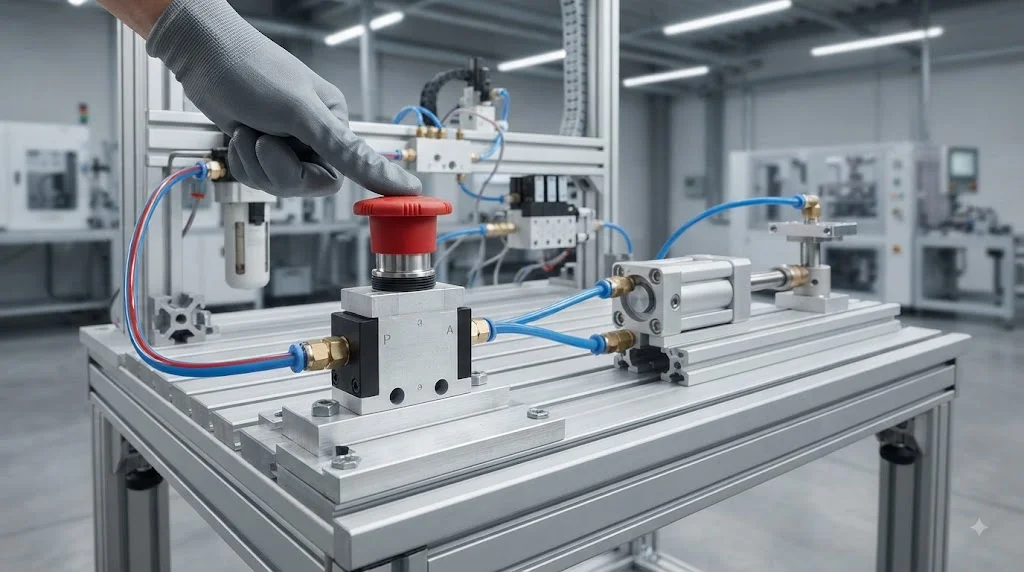

Ứng Dụng Thực Tế Của Van Nhấn

• Hệ thống khí nén công nghiệp: Điều khiển trực tiếp hành trình của các loại xy lanh khí nén, phát tín hiệu kích hoạt cho các cụm cơ cấu chấp hành.

• Máy móc và thiết bị bán tự động: Giúp công nhân thao tác kích hoạt từng chu trình làm việc của máy ép, máy dập nhỏ một cách an toàn.

• Mạch điều khiển khí nén logic: Đóng vai trò là phần tử phát tín hiệu đầu vào (input signal) trong các tủ điều khiển toàn bằng khí nén (pneumatic logic control).

• Đồ gá kẹp (Jig) gia công: Dùng để cấp và xả nhanh áp suất kẹp chi tiết trên bàn máy phay, tiện.

Sai Lầm Thường Gặp Khi Lựa Chọn Và Sử Dụng van cơ học thao tác nhấn trực tiếp bằng tay

• Sai lầm 1: Chỉ quan tâm đến kích thước ren. Mua đúng ren 1/4 nhưng chọn nhầm van 2/2 trong khi hệ thống yêu cầu van 3/2 xả áp khiến xy lanh không thể hồi về vị trí cũ.

• Sai lầm 2: Nhầm lẫn giữa trạng thái NC và NO. Lắp nhầm van thường mở vào mạch an toàn khiến hệ thống lập tức cấp khí ngay khi khởi động, gây nguy hiểm cho người vận hành.

• Sai lầm 3: Bỏ qua thông số áp suất giới hạn. Sử dụng van nhựa hoặc van áp thấp cho các đường cấp khí trực tiếp áp lực cao dẫn đến nứt vỡ thân van.

• Sai lầm 4: Dùng sai môi trường lưu chất. Đưa van cơ học thao tác nhấn trực tiếp bằng tay thiết kế chuyên dụng cho khí nén sạch sang môi trường nước hoặc hóa chất ăn mòn làm hỏng gioăng cấp tốc.

• Sai lầm 5: Không tính toán không gian lắp đặt. Bỏ qua kích thước phần nút nhấn và hành trình tác động khiến van bị cấn, kẹt cơ học trong các vỏ máy nhỏ gọn.

Hướng Dẫn: Quy Trình Chọn Mua Van Nhấn Đúng Chuẩn Kỹ Thuật

Áp dụng quy trình 6 bước khoa học sau đây để chọn được sản phẩm hoàn hảo ngay từ lần đầu tiên:

1. Xác định loại lưu chất: Kiểm tra rõ hệ thống sử dụng khí nén, nước hay chất lỏng chuyên dụng.

2. Xác định chức năng nhiệm vụ: Làm rõ bạn cần đóng/mở dòng đơn thuần hay cần tạo tín hiệu kích hoạt cho xy lanh.

3. Lựa chọn cấu hình van: Quyết định chính xác kết cấu số cổng và số vị trí (ví dụ van 3/2).

4. Xác định trạng thái mặc định: Chọn loại Thường Đóng (NC) hay Thường Mở (NO) tùy theo yêu cầu an toàn của mạch.

5. Kiểm tra tiêu chuẩn cổng kết nối: Lựa chọn đúng kích thước ren (G1/8, G1/4, NPT) phù hợp với đầu nối sẵn có.

6. Đối chiếu áp suất và không gian: Đảm bảo áp suất làm việc của hệ thống nằm trong giới hạn cho phép và có đủ không gian thao tác nút nhấn.

Checklist nhanh trước khi đưa vào vận hành hệ thống:

• Đúng môi trường lưu chất (khí nén/chất lỏng).

• Đúng chức năng điều khiển mạch.

• Đúng số lượng cổng và vị trí chuyển mạch.

• Xác định chính xác trạng thái NC hoặc NO.

• Đúng tiêu chuẩn kích thước ren kết nối.

• Thông số áp suất vận hành đáp ứng an toàn.

• Giới hạn nhiệt độ làm việc phù hợp thực tế.

• Vật liệu thân và gioăng bền bỉ.

• Không gian lắp đặt thông thoáng, dễ thao tác nhấn.

Câu Hỏi Thường Gặp Về van cơ học thao tác nhấn trực tiếp bằng tay

Van nhấn là gì?

Đây là dòng van cơ học được vận hành thông qua thao tác nhấn trực tiếp bằng tay nhằm thay đổi trạng thái đường đi của dòng khí nén hoặc lưu chất trong hệ thống.

Van cơ học thao tác nhấn trực tiếp bằng tay có phải lúc nào cũng dùng cho khí nén không?

Không bắt buộc. Thuật ngữ van cơ học thao tác nhấn trực tiếp bằng tay mô tả phương thức tác động cơ học bằng tay, còn môi trường sử dụng thực tế có thể là khí nén, nước hoặc các chất lỏng kỹ thuật khác tùy theo vật liệu chế tạo.

Van cơ học thao tác nhấn trực tiếp bằng tay 3/2 có ý nghĩa như thế nào trong mạch?

Cấu hình 3/2 bao gồm 3 cổng và 2 vị trí làm việc, cho phép vừa cấp khí vừa xả khí thừa ra ngoài qua cổng xả, rất lý tưởng để điều khiển các loại xy lanh tác động đơn.

van cơ học thao tác nhấn trực tiếp bằng tay NC và NO khác nhau ra sao?

Van NC (Thường đóng) chặn dòng khí ở trạng thái nghỉ và chỉ mở khi nhấn nút; ngược lại, van NO (Thường mở) cho phép khí qua liên tục khi nghỉ và sẽ ngắt dòng khi chịu tác động nhấn.

Van cơ học thao tác nhấn trực tiếp bằng tay khác van điện từ ở điểm nào?

Van cơ học thao tác nhấn trực tiếp bằng tay hoạt động dựa trên lực cơ học của con người, trong khi van điện từ sử dụng cuộn coil điện từ để tự động đóng mở từ xa thông qua tín hiệu từ mạch điều khiển hoặc PLC.

Kết Luận: Lựa Chọn Đúng van cơ học thao tác nhấn trực tiếp bằng tay Để Hệ Thống Vận Hành Chính Xác

Van nhấn là giải pháp điều khiển thủ công đơn giản, bền bỉ và vô cùng hiệu quả trong nhiều hệ thống máy móc cũng như mạch khí nén hiện đại. Việc lựa chọn sản phẩm không nên chỉ dựa vào cảm tính mà cần tuân thủ tuần tự các tiêu chí: chức năng - số cổng/vị trí - cấu hình NC/NO - kích thước ren - áp suất - nhiệt độ - vật liệu - môi trường sử dụng.

Đầu tư đúng loại van cơ học thao tác nhấn trực tiếp bằng tay ngay từ đầu sẽ giúp doanh nghiệp tối ưu hóa hiệu suất thao tác, đảm bảo an toàn tuyệt đối và kéo dài tuổi thọ cho toàn bộ dây chuyền tự động hóa.
