Van Kiểm Soát Lưu Lượng Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn

Trong bất kỳ hệ thống đường ống công nghiệp hay dân dụng nào, việc duy trì một dòng chảy ổn định và chính xác luôn là bài toán then chốt quyết định hiệu suất vận hành. Một sự thay đổi đột ngột về lưu lượng có thể gây sụt áp, quá tải thiết bị, thậm chí làm gián đoạn toàn bộ dây chuyền sản xuất. Đó là lý do vì sao Flow Control Valve trở thành linh kiện không thể thiếu trong các hạ tầng xử lý nước, HVAC, khí nén hay hơi nóng.

Việc hiểu rõ bản chất, thông số kỹ thuật và cơ chế hoạt động của van sẽ giúp bạn lựa chọn đúng giải pháp tối ưu chi phí, nâng cao độ bền cho hệ thống.

Van Kiểm Soát Lưu Lượng Là Gì?

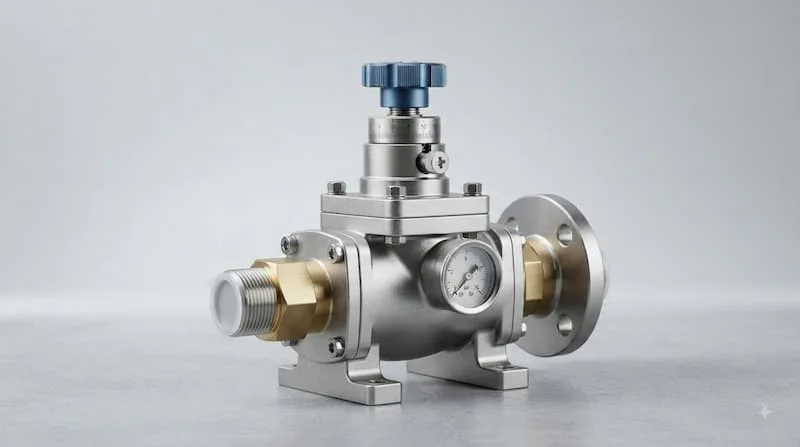

Van kiểm soát lưu lượng (tiếng Anh: Flow Control Valve) là thiết bị cơ khí hoặc tự động được lắp đặt trên đường ống nhằm điều chỉnh lượng môi chất (nước, khí, hơi, dầu) đi qua trong một đơn vị thời gian xác định. Tùy thuộc vào thiết kế, van có thể thay đổi tiết diện dòng chảy thông qua thao tác vặn tay thủ công hoặc nhận tín hiệu điều khiển tự động từ hệ thống trung tâm.

Trong cấu trúc hệ thống, van điều tiết lưu lượng thường được đặt tại các vị trí đầu nguồn phân phối, trước các thiết bị trao đổi nhiệt, máy bơm hoặc đầu vào của dây chuyền tiêu thụ. Khác với dòng van ON/OFF thuần túy, loại van này không đơn thuần chỉ làm nhiệm vụ ngắt hay mở dòng chảy. Thiết bị có khả năng thay đổi độ mở linh hoạt theo nhiều cấp độ, cho phép duy trì tốc độ và khối lượng môi chất chảy qua đạt mức chính xác theo yêu cầu thiết kế.

Nguyên Lý Hoạt Động Của Flow Control Valve

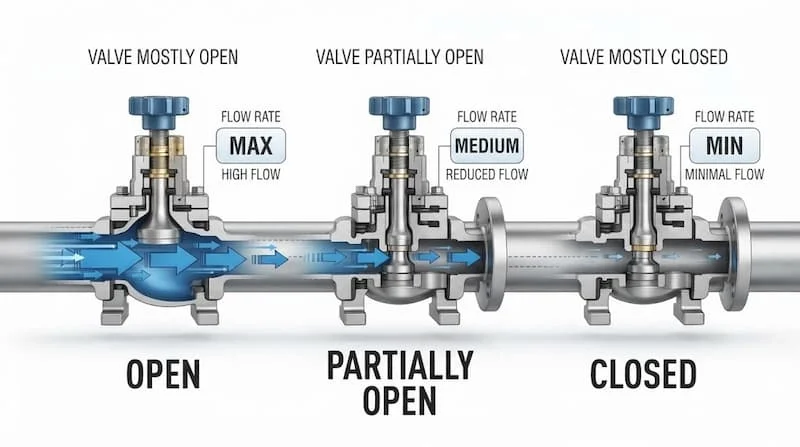

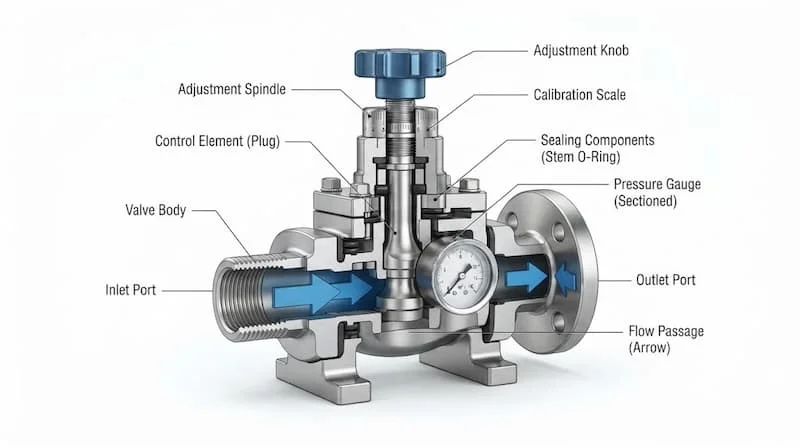

Về bản chất, nguyên lý vận hành của van dựa trên mối quan hệ giữa tiết diện dòng chảy, chênh lệch áp suất và lưu lượng lưu chất. Khi người vận hành xoay tay quay hoặc bộ truyền động (actuator) tác động, ty van sẽ di chuyển đĩa van/bi van để làm thay đổi khoảng trống thông qua bên trong thân van.

Khi mở van lớn, tiết diện dòng chảy tăng lên giúp kháng lực giảm, kéo theo lưu lượng môi chất qua van tăng. Ngược lại, khi khép van, tiết diện thu hẹp làm gia tăng lực cản cơ học, từ đó giảm lưu lượng.

Tuy nhiên, trong thực tế vận hành, lưu lượng qua van không chỉ phụ thuộc hoàn toàn vào độ mở. Hai hệ thống có cùng một kích thước van và độ mở giống nhau vẫn có thể cho ra lưu lượng hoàn toàn khác nhau. Điều này do lưu lượng thực tế còn bị chi phối bởi các yếu tố:

• Chênh áp ($\Delta P$): Mức chênh lệch giữa áp suất đầu vào và áp suất đầu ra. Chênh áp càng lớn thì lưu lượng qua cùng một tiết diện càng cao.

• Đường kính danh nghĩa (DN): Kích thước lòng ống và kích thước cửa van.

• Đặc tính môi chất: Độ nhớt, khối lượng riêng và nhiệt độ của lưu chất.

• Cấu trúc tuyến ống: Chiều dài đường ống, số lượng co cút và trở lực tổng thể của hệ thống.

Các Loại Flow Control Valve Phổ Biến

Để đáp ứng đa dạng yêu cầu vận hành, ngành van công nghiệp chia dòng van này thành nhiều phân loại dựa trên kết cấu đĩa van và phương thức điều khiển.

1. Van Kim (Needle Valve)

Van kim sở hữu đĩa van dạng hình côn nhọn như đầu kim, di chuyển tiến lùi trong lòng cửa van nhỏ. Kết cấu này cho phép điều chỉnh tiết diện dòng chảy cực kỳ tỉ mỉ và chính xác. Van kim là lựa chọn lý tưởng cho các ứng dụng có lưu lượng nhỏ, đòi hỏi độ tinh chỉnh cao trong hệ thống khí nén, hóa chất phân tích hoặc đường ống đo đạc.

2. Van Cầu Điều Tiết (Globe Valve)

Van cầu là dòng van được thiết kế tối ưu nhất cho nhiệm vụ tiết lưu dòng chảy. Nhờ dòng chảy đi qua van đổi hướng hình chữ S, đĩa van chuyển động song song với hướng dòng chảy, giúp người vận hành kiểm soát lưu lượng mượt mà mà không lo rò rỉ hay hiện tượng xói mòn đĩa van. Dòng van này ứng dụng rộng rãi trong hệ thống hơi nóng (boiler), nước nóng và chất lỏng áp suất cao.

3. Van Bướm Điều Khiển Lưu Lượng (Butterfly Valve)

Với kết cấu đĩa van xoay 90 độ gọn nhẹ, van bướm phù hợp cho các đường ống có đường kính lớn (từ DN50 trở lên). Khi tích hợp thêm bộ định vị (Positioner), van bướm có thể điều chỉnh góc mở đĩa van linh hoạt từ 0 đến 90 độ, ứng dụng rộng rãi trong hệ thống cấp thoát nước, xử lý nước thải và hệ thống HVAC.

4. Van Bi Điều Tiết (V-Port Ball Valve)

Mặc dù van bi tiêu chuẩn chủ yếu dùng cho đóng/mở nhanh, dòng van bi có lỗ khoét đĩa hình chữ V (V-port) lại là một van điều chỉnh lưu lượng tuyệt vời. Góc cắt chữ V giúp kiểm soát chính xác tốc độ dòng chảy ngay cả ở độ mở nhỏ, hạn chế tình trạng xâm thực và giảm rung lắc trên tuyến ống.

5. Van Điều Khiển Tự Động (Automatic Flow Control Valve)

Dòng van này sử dụng bộ truyền động điện (Electric Actuator) hoặc bộ truyền động khí nén (Pneumatic Actuator) thay cho tay gạt/tay quay. Khi kết hợp với cảm biến lưu lượng và bộ điều khiển PLC, van sẽ tự động thay đổi độ mở dựa trên tín hiệu phản hồi (4-20mA hoặc Modbus) để duy trì lưu lượng cố định dù áp suất hệ thống biến động.

Thông Số Kỹ Thuật Của Flow Control Valve

Để chọn đúng Flow Control Valve vừa vặn với hệ thống, việc nắm rõ các thông số kỹ thuật dưới đây là yếu tố tiên quyết giúp tối ưu hiệu suất và chi phí đầu tư:

• Kích thước đường ống (DN): Xác định theo đường kính danh nghĩa của ống (DN15, DN20, DN25, DN50, DN100, DN200...). Chọn sai DN sẽ làm thay đổi vận tốc dòng chảy và tăng tổn thất áp suất.

• Áp suất làm việc (PN / Class): Cần xác định áp suất làm việc định mức (PN10, PN16, PN25, ANSI 150, ANSI 300) và mức chênh áp tối đa cho phép qua van.

• Nhiệt độ làm việc: Nhiệt độ của môi chất quyết định đến độ bền của gioăng làm kín (PTFE, EPDM, NBR) và chất liệu thân van.

• Vật liệu chế tạo:

  • Đồng: Phù hợp với nước sạch, khí nén quy mô nhỏ.

  • Gang: Phù hợp cho hạ tầng cấp thoát nước, PCCC, HVAC.

  • Thép carbon: Dùng cho hệ thống hơi nóng, dầu truyền nhiệt áp suất cao.

  • Inox (SUS304, SUS316): Dùng cho môi chất có tính ăn mòn, hóa chất, vi sinh, thực phẩm.

• Kiểu kết nối: Kết nối nối ren (cho ống nhỏ dưới DN50), kết nối mặt bích (cho ống từ DN50 trở lên), kết nối Wafer hoặc Clamp vi sinh.

• Loại môi chất: Xác định rõ tính chất lưu chất là nước, khí nén, hơi nóng, dầu hay chất lỏng có độ nhớt cao.

So Sánh Flow Control Valve Thủ Công Và Tự Động

Khi nào nên chọn loại nào?

Nếu hệ thống của bạn chỉ cần thiết lập mức lưu lượng cố định một lần trong quá trình chạy thử (Commissioning), chọn van thủ công giúp tiết kiệm chi phí đáng kể. Ngược lại, nếu lưu lượng cần linh hoạt thay đổi theo nhiệt độ, áp suất hoặc công đoạn sản xuất, van điều khiển tự động là sự lựa chọn bắt buộc.

Van Kiểm Soát Lưu Lượng Khác Gì Van Đóng Mở Thông Thường?

Nhiều kỹ sư vận hành thường mắc sai lầm khi dùng van đóng/mở (như van bi hoặc van cổng tiêu chuẩn) để tiết lưu dòng chảy. Sự khác biệt cốt lõi nằm ở kết cấu bên trong:

• Van đóng/mở (ON/OFF Valve): Được thiết kế để chỉ hoạt động ở 2 trạng thái hoàn toàn mở hoặc hoàn toàn đóng. Khi để van ở trạng thái mở một nửa (tiết lưu), áp lực dòng chảy vận tốc cao sẽ va đập liên tục vào đĩa van, gây ra hiện tượng xâm thực (cavitation), làm mòn đĩa van, hỏng gioăng và gây tiếng ồn rung lắc nghiêm trọng.

• Van kiểm soát lưu lượng (Flow Control Valve): Được tính toán biên dạng đĩa van và lòng van tối ưu cho việc chịu lực xé của dòng chảy ở mọi góc mở. Nhờ đó, van vận hành êm ái, đĩa van không bị mài mòn cục bộ và khả năng duy trì lưu lượng luôn chuẩn xác theo thời gian.

Ví dụ: Một van bi đóng/mở thông thường phù hợp khi bạn chỉ cần cấp hoặc ngắt toàn bộ nguồn nước vào bể chứa. Tuy nhiên, nếu muốn duy trì lượng nước cấp vào bể ổn định ở mức 5 $\text{m}^3/\text{h}$, bạn bắt buộc phải dùng van cầu hoặc van tiết lưu chuyên dụng.

Ứng Dụng Thực Tế Của Van Kiểm Soát Lưu Lượng

Nhờ khả năng làm chủ dòng chảy, dòng van này xuất hiện ở hầu hết các phân ngành hạ tầng kỹ thuật:

• Hệ thống cấp thoát nước đô thị: Điều chỉnh lưu lượng phân phối về các khu dân cư, trạm bơm tăng áp để tránh vỡ ống cục bộ.

• Hệ thống HVAC (Điều hòa không khí trung tâm): Van cân bằng và van điều tiết giúp kiểm soát chính xác lưu lượng nước lạnh (Chilled Water) đến các dàn lạnh FCU/AHU, đảm bảo hiệu suất làm mát toàn tòa nhà.

• Nhà máy xử lý nước thải & nước sạch: Điều tiết lưu lượng hóa chất chít nạp, lượng bùn tuần hoàn và nước qua các màng lọc.

• Hệ thống khí nén công nghiệp: Kiểm soát tốc độ xi lanh, chấp hành cơ khí và duy trì lưu lượng khí cấp cho các công cụ tự động.

• Hệ thống hơi nóng (Boiler / Steam): Van cầu điều khiển lưu lượng giúp điều tiết lượng hơi cấp cho các lò sấy, thiết bị cô đặc theo đúng nhiệt độ công nghệ.

Những Sai Lầm Thường Gặp Khi Chọn Van Kiểm Soát Lưu Lượng

Trong quá trình tư vấn vật tư, chúng tôi nhận thấy không ít dự án gặp sự cố vận hành xuất phát từ các sai lầm phổ biến:

1. Chọn van chỉ dựa vào kích thước đường ống (DN): Đây là lỗi phổ biến nhất. Kích thước van điều tiết thường phải nhỏ hơn đường ống 1 cấp (Size-down) để van làm việc trong vùng góc mở tuyến tính (30% - 70%), tránh hiện tượng van quá lớn khiến chỉ cần mở nhẹ 5% lưu lượng đã vọt lên tối đa.

2. Không tính toán tổn thất áp suất ($\Delta P$): Mọi van điều tiết đều tạo ra lực cản. Nếu không tính chênh áp, van có thể gây sụt áp toàn tuyến, làm các thiết bị phía sau thiếu hụt lưu lượng.

3. Sử dụng sai vật liệu với môi chất: Dùng van thân gang cho hóa chất nhẹ hoặc dùng gioăng NBR cho đường hơi nóng sẽ làm van nhanh chóng bị ăn mòn, rò rỉ.

4. Lắp đặt sai chiều dòng chảy: Đa số các dòng van kiểm soát lưu lượng (như van cầu, van kim, van 1 chiều điều tiết) đều quy định chiều dòng chảy cố định (ký hiệu mũi tên trên thân). Lắp ngược chiều sẽ làm van bị kẹt hoặc đĩa van bị nảy, gây búa nước.

Cách Chọn Van Kiểm Soát Lưu Lượng Phù Hợp

Để sở hữu một thiết bị hoạt động bền bỉ, chuẩn xác, bạn nên tuân thủ quy trình chọn van 7 bước dưới đây:

• Bước 1: Xác định bản chất môi chất: Môi chất là nước sạch, nước thải, khí nén, hơi nóng, dầu hay hóa chất ăn mòn?

• Bước 2: Xác định thông số kích thước (DN): Dựa vào lưu lượng yêu cầu và vận tốc dòng chảy thiết kế để tính toán kích thước van tối ưu, không nhất thiết phải bằng DN của ống.

• Bước 3: Xác định áp suất vận hành: Kiểm tra áp suất đầu vào, áp suất đầu ra mong muốn và áp suất làm việc cực đại của hệ thống.

• Bước 4: Xác định dải nhiệt độ: Đo đạc nhiệt độ môi chất để chọn vật liệu thân van và vật liệu làm kín (Seat/Gasket) phù hợp.

• Bước 5: Chọn vật liệu & Kiểu kết nối: Lựa chọn giữa Gang, Thép, Inox và kiểu kết nối Lắp ren, Mặt bích (JIS, ANSI, DIN) hoặc Wafer.

• Bước 6: Xác định phương thức vận hành: Chọn tay gạt, tay quay (cho van thủ công) hoặc Bộ truyền động điện/khí nén (cho van tự động).

• Bước 7: Kiểm tra tính năng an toàn: Kiểm tra cấp bảo vệ chống nước (IP65, IP67) hoặc tiêu chuẩn chống cháy nổ (Explosion-proof) nếu lắp trong môi trường hóa chất, xăng dầu.

Lưu Ý Khi Lắp Đặt Và Sử Dụng Van

• Làm sạch đường ống trước khi lắp: Thổi sạch xỉ hàn, cát, rác cơ học bên trong ống để tránh làm xước đĩa van và kẹt lòng van.

• Đảm bảo khoảng cách đoạn ống thẳng: Lắp van cách co cút, máy bơm ít nhất 5D - 10D (với D là đường kính ống) ở phía trước van để dòng chảy ổn định trước khi đi vào van.

• Lắp đúng chiều mũi tên: Luôn đối chiếu hướng dòng chảy thực tế với mũi tên chỉ dẫn đúc trên thân van.

• Không siết lực quá đà: Khi dùng van điều tiết thủ công, không dùng cần nối dài để cố siết tay quay vì có thể làm cong ty van hoặc biến dạng đĩa van.

• Bảo trì định kỳ: Kiểm tra độ kín của bộ gặt ty (packing), tra mỡ ty van và vệ sinh xả cặn định kỳ 6 tháng/lần.

Câu Hỏi Thường Gặp Về Van Kiểm Soát Lưu Lượng (FAQ)

1. Van kiểm soát lưu lượng dùng để làm gì?

Thiết bị dùng để điều chỉnh, duy trì hoặc giới hạn khối lượng môi chất (nước, khí, hơi, dầu) chảy qua đường ống trong một khoảng thời gian nhất định theo đúng yêu cầu vận hành.

2. Van kiểm soát lưu lượng có phải van điều áp không?

Không. Van kiểm soát lưu lượng tập trung vào việc quản lý thể tích/khối lượng dòng chảy ($m^3/h$, $l/min$). Trong khi đó, van điều áp (Pressure Reducing Valve) tập trung vào việc giữ áp suất đầu ra ở mức cố định. Tuy nhiên, thay đổi lưu lượng cũng sẽ gián tiếp ảnh hưởng đến áp suất và ngược lại.

3. Có thể dùng van bi thông thường để điều chỉnh lưu lượng không?

Không nên. Van bi thông thường chỉ có chức năng đóng hoặc mở hoàn toàn. Để tiết lưu bằng van bi, bạn cần chọn dòng van bi V-port được thiết kế riêng cho mục đích điều tiết.

4. Dấu hiệu nào cho thấy van điều tiết lưu lượng bị hỏng?

Các dấu hiệu phổ biến gồm: Lưu lượng đầu ra biến động thất thường dù độ mở không đổi, van bị rò rỉ qua ty van, xuất hiện tiếng ồn lạ/rung lắc do hiện tượng xâm thực, hoặc van bị kẹt không thể xoay chuyển.

Hiểu Đúng Để Chọn Van Kiểm Soát Lưu Lượng Phù Hợp Cho Hệ Thống

Một hệ thống đường ống vận hành hiệu quả, an toàn và tiết kiệm năng lượng luôn cần sự hiện diện của van kiểm soát lưu lượng được tính toán chuẩn xác. Việc lựa chọn van không chỉ đơn thuần là mua một thiết bị đúng kích thước ống, mà đòi hỏi sự cân nhắc toàn diện về áp suất, nhiệt độ, đặc tính môi chất và phương thức điều khiển.

Tránh được các sai lầm khi chọn van sẽ giúp nhà thầu và kỹ sư tiết kiệm hàng trăm triệu đồng chi phí sửa chữa, đồng thời đảm bảo dây chuyền vận hành liên tục không gián đoạn.
