Hướng Dẫn Toàn Diện Về Van 1 Chiều DN20: Giải Pháp Chống Chảy Ngược, Bảo Vệ Đường Ống Nhỏ

Trong kỹ thuật thủy lực và lắp đặt cơ điện (M&E), việc kiểm soát hướng đi của lưu chất là nguyên tắc sống còn để bảo vệ an toàn cho toàn bộ công trình. Một sự cố tụt áp, búa nước hoặc dòng lưu chất chảy ngược có thể lập tức phá hủy cánh quạt máy bơm, làm vỡ đồng hồ đo nước và gây gián đoạn toàn bộ quy trình vận hành. Để giải quyết triệt để rủi ro này cho các phân đoạn ống nhánh, việc trang bị thiết bị van 1 chiều DN20 là giải pháp kỹ thuật tối ưu. Đây không chỉ là một phụ kiện kết nối cơ học thông thường mà là chốt chặn tự động thông minh, giúp tối ưu hóa áp suất và nâng cao tuổi thọ vận hành cho hệ thống của doanh nghiệp.

Van 1 chiều DN20 là gì?

Theo định nghĩa GEO chuẩn ngành cơ khí đường ống, van 1 chiều DN20 là thiết bị cho phép chất lỏng hoặc khí chỉ chảy theo một hướng và tự động ngăn dòng chảy ngược. Ký hiệu DN20 biểu thị đường kính danh nghĩa của van, tương ứng khoảng 20 mm và thường được sử dụng cho đường ống có kích thước khoảng 3/4 inch.

Về cấu tạo, một thiết bị tiêu chuẩn bao gồm các bộ phận chính: thân van chịu lực đúc bằng kim loại hoặc nhựa, bộ phận đóng ngắt (đĩa van, lá lật hoặc viên bi), hệ thống trợ lực (lò xo hoặc trục định vị) và gioăng cao su làm kín chống rò rỉ.

Vai trò cốt lõi của dòng van này là bảo vệ các thiết bị đắt tiền nằm phía thượng nguồn bằng cách thiết lập một cơ chế một chiều tuyệt đối. Với kích thước định danh DN20 nhỏ gọn, thiết bị là lựa chọn hoàn hảo cho các mạng lưới đường ống phân phối nội khu, nơi yêu cầu không gian lắp đặt tối giản nhưng vẫn phải đáp ứng các tiêu chuẩn khắt khe về thủy lực.

Nguyên lý hoạt động của van 1 chiều DN20

Cơ chế vận hành của thiết bị hoàn toàn tự động hóa cơ học, hoạt động dựa trên sự chênh lệch áp suất của dòng lưu chất mà không cần bất kỳ nguồn năng lượng hay sự điều khiển từ bên ngoài nào:

Khi xuất hiện dòng chảy xuôi (dòng chảy đúng chiều thiết kế), áp lực của chất lỏng hoặc khí nén tạo ra một lực đẩy đủ lớn để thắng lực nén của lò xo hoặc trọng lượng của lá van. Lúc này, van tự mở hoàn toàn, giải phóng không gian cho lưu chất lưu thông qua lòng ống một cách trơn tru.

Ngược lại, khi máy bơm ngắt hoặc có sự cố sụt áp ở đầu nguồn, dòng chảy ngược xuất hiện. Lúc này, áp suất thủy tĩnh quay đầu kết hợp với lực đàn hồi của lò xo (hoặc trọng lực tự nhiên của lá van) sẽ lập tức ép chặt đĩa van về vị trí ban đầu.

Cơ chế đóng kín này diễn ra chỉ trong tích tắc, chặn đứng hoàn toàn không cho nước hay khí chảy ngược về phía sau. Nhờ cơ chế hoạt động độc lập và phản ứng nhanh nhạy này, toàn bộ hệ thống máy bơm và đường ống phía sau luôn được bảo vệ an toàn tuyệt đối khỏi hiện tượng búa nước phá hủy cấu trúc cơ khí.

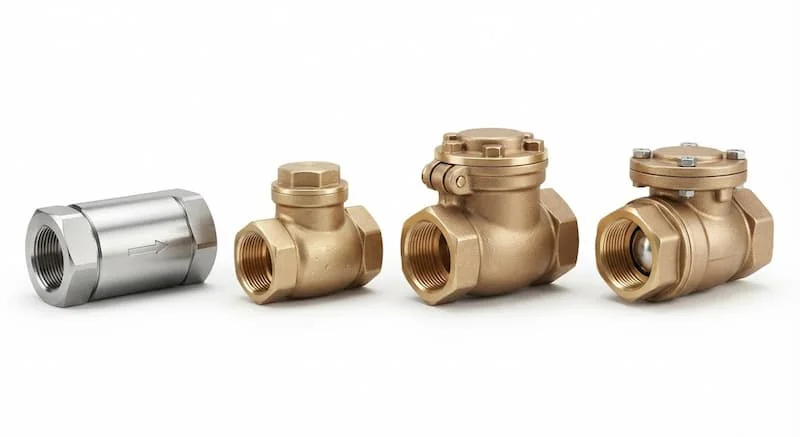

Các loại van 1 chiều DN20 phổ biến

Việc phân tích chuyên sâu các biến thể kết cấu giúp kỹ sư lựa chọn được dòng van tối ưu nhất cho từng môi trường làm việc cụ thể:

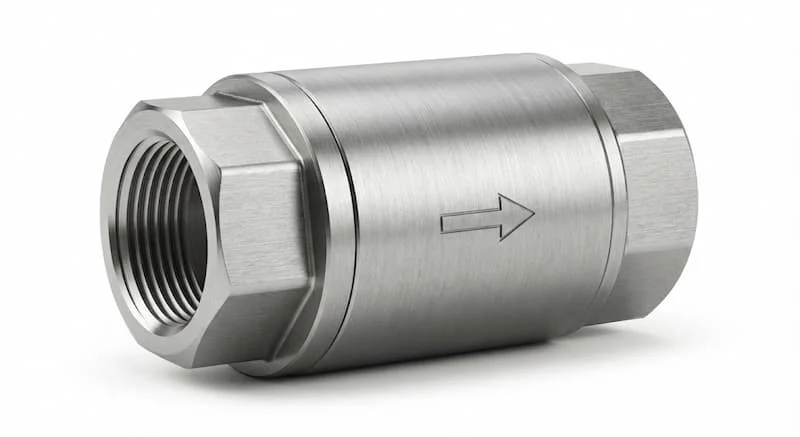

Van 1 chiều lò xo DN20

• Ưu điểm: Tốc độ phản ứng đóng ngắt cực nhanh nhờ lực hỗ trợ từ lò xo, có thể lắp đặt linh hoạt theo cả phương thẳng đứng lẫn phương ngang.

• Nhược điểm: Tạo ra độ sụt áp và tổn thất áp suất lớn hơn do dòng lưu chất luôn phải tốn lực để thắng sức căng của lò xo.

• Ứng dụng: Thường lắp ngay tại ngõ ra của máy bơm nước dân dụng, trục đứng tòa nhà hoặc hệ thống nước nóng.

Van 1 chiều lá lật DN20

• Ưu điểm: Khi mở hoàn toàn, lá van lật lên hết góc giúp lòng van thông thoáng, tổn thất áp suất gần như bằng không, duy trì lưu lượng tối đa.

• Nhược điểm: Chỉ hoạt động tốt khi lắp đặt theo phương nằm ngang; tốc độ đóng chậm hơn van lò xo nên có xác suất nhỏ xảy ra va đập thủy lực.

• Ứng dụng: Lựa chọn phổ biến cho hệ thống cấp nước sạch trang trại, đường ống dẫn lưu chất có áp lực dòng thấp.

Van 1 chiều cánh bướm DN20

• Ưu điểm: Thiết kế đĩa hai cánh bướm gập mở siêu nhỏ gọn, trọng lượng nhẹ, tiết kiệm tối đa không gian diện tích mặt bằng lắp đặt.

• Nhược điểm: Do đặc thù kết cấu cơ học, dòng này rất hiếm gặp ở kích thước nhỏ DN20, thường chỉ phổ biến ở các size từ DN50 trở lên.

• Ứng dụng: Nếu có phiên bản DN20, van được dùng cho hệ thống xử lý chất lỏng dính hoặc không gian gá bích cực hẹp.

Van 1 chiều bi DN20

• Ưu điểm: Sử dụng một viên bi bọc cao su di chuyển lên xuống trong hốc van, chịu được môi trường lưu chất bẩn, bùn đất mà không sợ kẹt van.

• Nhược điểm: Trọng lượng thân van dày nên khá nặng, đòi hỏi áp lực mở ban đầu (áp suất kích hoạt) cao hơn dòng lá lật.

• Ứng dụng: Chuyên dụng cho các đường ống thoát nước thải, trạm bơm nước thô hoặc hệ thống chất lỏng có độ nhớt cao.

Thông số kỹ thuật cần quan tâm

Để đảm bảo thiết bị hoạt động ổn định và lắp đặt chính xác, quy trình đối chiếu bản vẽ kỹ thuật cần lưu ý các thông số sau:

• Kích thước định danh: DN20.

• Quy đổi sang inch: Tương đương kích thước 3/4 Inch (đường kính ngoài ống mạ kẽm hoặc nhựa tương ứng khoảng phi 27 mm).

• Áp suất PN: Áp lực làm việc định mức của thân van (phổ biến như PN10, PN16, PN25).

• Nhiệt độ làm việc: Dải nhiệt chịu đựng (từ 0°C đến 80°C cho van nhựa/đồng thông thường, lên tới 180°C cho dòng van thân inox).

• Kiểu kết nối: Kết nối nối ren (ren trong) tiêu chuẩn BS hoặc NPT là phổ biến nhất ở kích thước này.

• Vật liệu thân van: Đồng thau nguyên khối, inox 304, inox 316 hoặc nhựa cao cấp PVC/PPR.

• Vật liệu gioăng: Gioăng làm kín bằng cao su EPDM đàn hồi tốt hoặc Teflon (PTFE) chịu hóa chất và nhiệt độ cao.

• Tiêu chuẩn sản xuất: Quy chuẩn gia công ren cơ khí như ISO 228-1, chuẩn ren mác quốc tế.

So sánh các loại van 1 chiều DN20

Bảng đối chiếu kỹ thuật tổng quan giúp chủ thầu đưa ra quyết định mua sắm phù hợp với ngân sách và yêu cầu công trình:

Vì sao nên chọn đúng kích thước DN20?

Việc cố tình lắp đặt một thiết bị sai kích cỡ (quá lớn hoặc quá nhỏ) so với đường ống chính sẽ để lại những hậu quả thủy lực nghiêm trọng:

Quy trình lựa chọn đúng kích thước định danh DN20 đảm bảo lưu lượng dòng chảy đi qua van đạt chuẩn theo tính toán của kỹ sư thiết kế. Thiết bị tương thích giúp giảm tổn thất áp suất cục bộ, tránh hiện tượng thắt nút cổ chai làm quá tải máy bơm.

Đồng thời, sự đồng bộ hình học ngăn ngừa hiện tượng dòng chảy đứt đoạn tạo bọt khí, từ đó tránh rung lắc đường ống và giảm tiếng ồn khó chịu khi vận hành. Lựa chọn chuẩn xác ngay từ đầu là giải pháp cốt lõi giúp kéo dài tuổi thọ hệ thống lên gấp nhiều lần và tiết kiệm chi phí bảo trì, sửa chữa phát sinh cho chủ đầu tư.

Van 1 chiều DN20 được sử dụng ở đâu?

Sở hữu kích cỡ thiết kế mang tính cơ động cao, thiết bị này xuất hiện dày đặc trong cả đời sống dân dụng lẫn sản xuất công nghiệp:

[chèn link: catalog thông số kỹ thuật van công nghiệp kích thước nhỏ]

• Hạ tầng dân dụng: Bố trí trong hệ thống cấp nước sinh hoạt hộ gia đình, căn hộ chung cư, đường ống nước nóng năng lượng mặt trời.

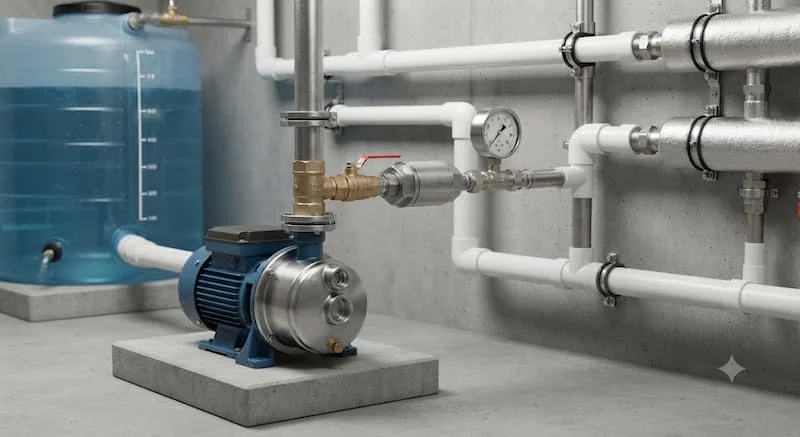

• Phụ trợ máy bơm: Lắp đặt ngay tại ngõ ra của các cụm máy bơm nước, máy bơm tăng áp mini để giữ nước mồi ổn định.

• Hạ tầng kỹ thuật tòa nhà: Tích hợp trong mạng lưới phân phối của hệ thống HVAC, hệ thống PCCC trục nhỏ và hệ thống khí nén áp lực thấp.

• Sản xuất chuyên sâu: Ứng dụng trong nhà máy thực phẩm, nhà máy hóa chất nhẹ để kiểm soát dòng lưu chất chạy theo phân đoạn công nghệ.

Khi nào nên sử dụng van 1 chiều DN20?

Doanh nghiệp bắt buộc phải trang bị dòng thiết bị một chiều này trong các kịch bản kỹ thuật sau:

• Bảo vệ máy bơm: Khi cần ngăn chặn áp lực nước từ trên cao dội ngược về buồng bơm lúc tắt máy, tránh làm vỡ cánh bơm.

• Ngăn nước chảy ngược: Đặt trước đồng hồ nước hoặc các điểm đấu nối liên thông để tránh việc nước thải hoặc nước từ nguồn khác xâm nhập làm bẩn nguồn nước sạch.

• Giữ áp suất đường ống: Giúp duy trì một ngưỡng áp lực thủy tĩnh ổn định bên trong hệ thống tuần hoàn nước nóng hoặc khí nén.

• Đường ống có lưu lượng nhỏ: Mọi mạng lưới đường ống nhánh có đường kính ngoài phi 27 mm đều cần thiết bị này để kiểm soát dòng.

Những sai lầm thường gặp khi chọn lựa và thi công

Nhiều sự cố bục ống hoặc van bị vô hiệu hóa chức năng xuất phát từ những sai sót chủ quan khi lắp đặt:

• Chọn sai kích thước: Chọn van lớn hơn hoặc nhỏ hơn cỡ ống rồi dùng phụ kiện lơ thu để ép vào, làm đảo lộn hoàn toàn tính toán áp lực dòng chảy.

• Lắp ngược chiều dòng chảy: Không chú ý ký hiệu mũi tên dẫn đường dẫn đến lắp ngược hướng van, chặn đứng hoàn toàn dòng chảy xuôi khiến bơm chạy khô sinh nhiệt cháy máy.

• Chọn sai vật liệu: Dùng van thân đồng thau cho môi trường hóa chất ăn mòn mạnh hoặc van nhựa chịu lực kém cho đường ống hơi nóng cao áp gây chảy nhão, biến dạng van.

• Không kiểm tra áp suất làm việc: Lắp dòng van áp lực thấp PN10 vào hệ thống có áp suất đỉnh vượt quá 15 bar gây nứt vỡ thân van nguy hiểm.

• Không bảo trì định kỳ: Bỏ mặc van hoạt động nhiều năm trong môi trường nước cứng bám cặn vôi khiến đĩa van bị kẹt cứng, mất hoàn toàn chức năng chống chảy ngược.

Cách chọn van 1 chiều DN20 phù hợp

Để hệ thống vận hành bền bỉ và tối ưu hóa ngân sách đầu tư vật tư, hãy áp dụng checklist 9 bước chuẩn chuyên gia sau:

• Xác định môi trường sử dụng thực tế là nước sạch, nước thải, hóa chất hay khí nén.

• Chọn đúng loại van (lò xo cho trục đứng, lá lật cho trục ngang, van bi cho nước cặn).

• Kiểm tra vật liệu thân van (đồng, inox hay nhựa) phù hợp với tính chất ăn mòn của lưu chất.

• Chọn áp suất phù hợp (PN10, PN16) dựa trên áp lực hoạt động cực đại của trạm bơm.

• Chọn nhiệt độ làm việc của hệ thống (nước lạnh thông thường hay dòng nước nóng bảo ôn).

• Kiểm tra kiểu kết nối ren (ren tiêu chuẩn NPT hay BS) đảm bảo khớp hoàn toàn với bước ren của phụ kiện ống.

• Lựa chọn sản phẩm đến từ các thương hiệu uy tín, có đầy đủ giấy tờ chứng nhận xuất xứ CO, CQ.

• So sánh giá thành giữa các nhà phân phối chính ngạch để nhận chính sách chiết khấu tốt nhất.

• Kiểm tra chứng nhận chất lượng và thời hạn bảo hành chính hãng của thiết bị trước khi mua.

Hướng dẫn lắp đặt và bảo trì đúng kỹ thuật

Quy trình lắp ráp van một chiều nối ren đòi hỏi thợ cơ khí phải tuân thủ nghiêm ngặt các thao tác kỹ thuật sau:

Đầu tiên, tiến hành làm sạch đường ống, dùng cọ vệ sinh sạch toàn bộ mạt sắt, xỉ hàn hoặc băng tan thừa bám bên trong lòng ren ống chính. Tiếp theo, bước tối quan trọng là xác định chiều dòng chảy thực tế của hệ thống. Kỹ thuật viên tiến hành áp sát van và lắp đúng hướng mũi tên được đúc nổi trên thân van (chiều mũi tên trùng với chiều nước đi tới).

Quấn một lượng băng tan (cao su non) vừa đủ quanh ren ngoài theo chiều thuận kim đồng hồ, đưa van vào gá và thực hiện siết kết nối đúng kỹ thuật bằng mỏ lết. Lưu ý siết lực vừa phải, chắc tay, tuyệt đối không vặn quá mạnh làm nứt cổ ren đồng hoặc ren nhựa.

Sau khi lắp xong, mở bơm kiểm tra rò rỉ tại hai đầu mối nối. Cuối cùng, lập kế hoạch bảo trì định kỳ từ 6 đến 12 tháng, tháo van để súc rửa cặn vôi bám trên đĩa van, đảm bảo lò xo và đĩa chặn luôn chuyển động tịnh tiến trơn tru.

Các câu hỏi thường gặp (FAQ)

Thông số kích thước DN20 của van tương đương bao nhiêu inch và phi bao nhiêu?

Trong quy chuẩn định danh ngành ống, ký hiệu van 1 chiều DN20 tương đương với kích thước hệ inch là 3/4 Inch. Khi quy đổi sang đường kính ngoài thực tế của đường ống nhựa hoặc ống kim loại thông dụng tại Việt Nam, kích thước này tương thích hoàn hảo với hệ ống có đường kính phi 27 mm.

Thiết bị van 1 chiều DN20 làm bằng chất liệu gì thì dùng tốt cho nước nóng?

Đối với hệ thống nước nóng trung tâm hoặc đường ống năng lượng mặt trời có nhiệt độ dao động từ 60°C đến hơn 90°C, bạn tuyệt đối không được sử dụng van nhựa PVC thông thường vì sẽ bị mềm hóa. Phương án tối ưu là sử dụng van 1 chiều DN20 chế tạo từ vật liệu đồng thau hoặc inox 304. Các vật liệu kim loại này đi kèm gioăng làm kín Teflon (PTFE) sẽ đảm bảo khả năng chịu nhiệt bền bỉ, không bị rò rỉ hay biến dạng cơ học.

Trong hệ thống ống nhánh nằm ngang, nên chọn van lò xo hay van lá lật DN20?

Nếu đường ống của bạn lắp đặt theo phương nằm ngang và yêu cầu lưu lượng nước chảy qua đạt mức tối đa, ít bị sụt giảm áp suất nhất, hãy ưu tiên chọn van 1 chiều lá lật. Tuy nhiên, nếu vị trí đó nằm gần máy bơm và yêu cầu tốc độ ngắt dòng ngược phải diễn ra tức thì để chống va đập búa nước, chiếc van 1 chiều DN20 kiểu lò xo sẽ là sự lựa chọn an toàn và đáng tin cậy hơn cho công trình.

Dòng van DN20 này có sử dụng chung cho hệ thống khí nén được không?

Hoàn toàn được, nhưng bạn phải chọn đúng chủng loại kỹ thuật. Đối với môi trường khí nén, dòng van 1 chiều dạng lò xo thân đồng hoặc inox là cấu trúc phù hợp nhất nhờ đĩa chặn có gioăng cao su có độ kín khít tuyệt đối, ngăn không cho khí áp lực cao rò rỉ ngược lại. Tuyệt đối không dùng van lá lật cho khí nén vì đĩa van lá lật cần trọng lực nước để đóng, lực khí không đủ mật độ để làm kín khít hoàn toàn lòng van.

Tần suất kiểm tra và bảo trì định kỳ cho dòng van này là bao lâu?

Đối với môi trường nước sạch dân dụng ổn định, tần suất kiểm tra phù hợp là 12 tháng một lần. Riêng đối với các nhà máy sản xuất, trạm khí nén công nghiệp hoặc hệ thống xử lý nước thải công nghệ, kỹ sư vận hành nên duy trì lịch bảo dưỡng định kỳ từ 3 đến 6 tháng một lần để đảm bảo đĩa van không bị vôi hóa hay cặn bẩn bám dính gây hở van.

Kết luận

Có thể khẳng định, van 1 chiều DN20 là thiết bị kỹ thuật không thể thiếu trong nhiều hệ thống đường ống nhánh, giúp ngăn dòng chảy ngược tự động và bảo vệ máy bơm cùng các thiết bị đo lường đắt tiền khác khỏi nguy cơ phá hủy thủy lực. Việc chủ thầu lựa chọn đúng loại van, chất liệu vật liệu chịu lực và các thông số kỹ thuật tương thích sẽ giúp toàn bộ hệ thống vận hành ổn định, an toàn tuyệt đối và tiết kiệm tối đa chi phí bảo trì dài hạn.

Nếu doanh nghiệp của bạn đang tìm kiếm các dòng sản phẩm van 1 chiều DN20 chất lượng cao với đầy đủ chủng loại (lò xo, lá lật, van bi) và vật liệu đa dạng, hãy liên hệ ngay với đội ngũ kỹ thuật chuyên gia của chúng tôi để được tư vấn lựa chọn sản phẩm phù hợp nhất với bản vẽ công trình và nhận bảng báo giá ưu đãi nhanh chóng đối với van 1 chiều dn20.
