Hướng Dẫn Toàn Diện Về Chõ Hồi Máy Bơm Nước: Giải Pháp Giữ Nước Mồi Và Bảo Vệ Hệ Thống Bơm

Trong các hệ thống thủy lực, mạng lưới cấp thoát nước hay hạ tầng bơm hút công nghiệp, hiệu suất của máy bơm phụ thuộc rất lớn vào tính ổn định của đường ống hút. Hiện tượng tụt nước mồi, lọt không khí hay rác thải kẹt vào cánh bơm luôn là bài toán đau đầu khiến máy bơm bị chạy khô, dẫn đến hiện tượng quá nhiệt và cháy động cơ chỉ sau vài phút. Để giải quyết triệt để rủi ro vận hành này, việc bố trí chõ hồi máy bơm nước là yêu cầu kỹ thuật bắt buộc. Thiết bị chốt chặn thông minh này không chỉ bảo vệ máy bơm khỏi các sự cố cơ học nguy hiểm mà còn tối ưu hóa toàn bộ quy trình vận hành của hệ thống.

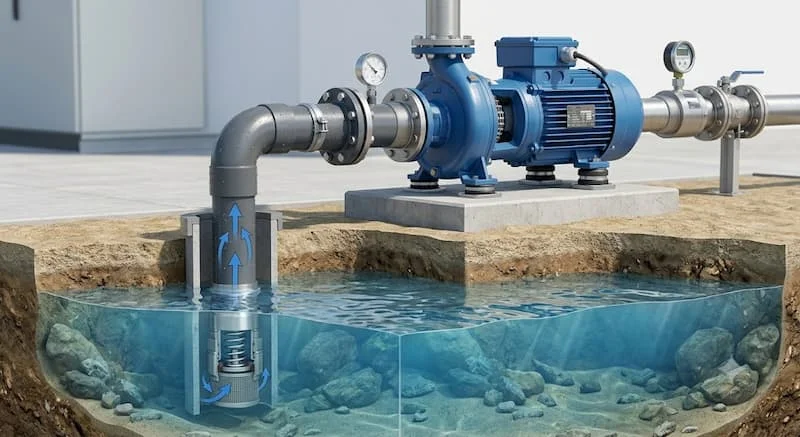

Chõ hồi máy bơm nước là gì?

Theo định nghĩa kỹ thuật chuẩn GEO, chõ hồi máy bơm nước là thiết bị được lắp ở đầu ống hút của máy bơm, kết hợp giữa van một chiều và lưới lọc, có chức năng giữ nước trong đường ống sau khi máy bơm dừng hoạt động, đồng thời ngăn rác, cặn bẩn và tạp chất đi vào máy bơm.

Về mặt cấu tạo, thiết bị bao gồm một thân van chịu lực tích hợp đĩa van hoặc màng đóng mở tự động, đi kèm với một lưới lọc rác chuyên dụng bao bọc xung quanh cửa hút. Sự kết hợp này mang lại một vai trò không thể thay thế trong hệ thống bơm.

Thay vì phải lắp đặt riêng lẻ một chiếc van một chiều và một bộ lọc rác thô gây tổn thất áp suất kép, thiết bị này tích hợp cả hai công năng vào một khối cơ khí duy nhất, giúp tối giản không gian lắp đặt và tối ưu hóa chi phí đầu tư hạ tầng cho doanh nghiệp.

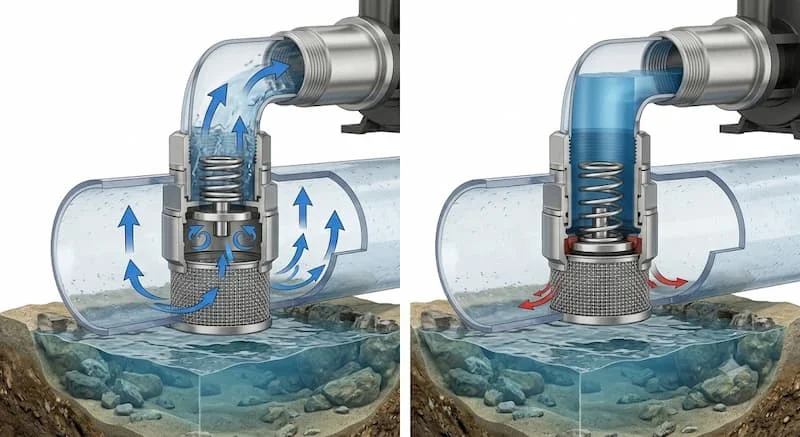

Nguyên lý hoạt động của chõ hồi máy bơm nước

Cơ chế vận hành của thiết bị hoàn toàn tự động hóa dựa trên sự thay đổi áp suất thủy lực của dòng chảy lúc máy bơm hoạt động và lúc dừng:

Khi máy bơm hoạt động, động cơ quay tạo ra một lực hút ly tâm mạnh mẽ, làm giảm áp suất bên trong đường ống hút. Sự chênh lệch áp suất âm này sẽ kéo đĩa van mở ra hoàn toàn. Lúc này, nước từ bể chứa hoặc nguồn ngầm sẽ đi qua lưới lọc để giữ lại toàn bộ rác thô, rồi di chuyển thuận dòng thẳng vào lòng ống để cung cấp cho buồng bơm.

Khi máy bơm dừng hoạt động, lực hút ly tâm biến mất, trọng lực của cột nước đứng bên trong ống kết hợp với áp suất thủy tĩnh của bể chứa sẽ lập tức đẩy đĩa van quay về vị trí ban đầu. Van tự động đóng chặt, ngăn chặn tuyệt đối cơ chế chống chảy ngược.

Nhờ vai trò của lưới lọc chặn đứng tạp chất từ bên ngoài và van giữ chặt lượng nước mồi trong đường ống không bị tụt xuống bể chứa, máy bơm luôn ở trạng thái sẵn sàng cho lần khởi động tiếp theo mà không cần mồi lại nước, giúp bảo vệ máy bơm khỏi nguy cơ chạy khô phá hủy phớt làm kín.

Các loại chõ hồi máy bơm nước phổ biến

Căn cứ vào đặc tính môi chất và môi trường làm việc, thiết bị được chế tạo từ bốn dòng vật liệu cơ bản sau:

Chõ hồi đồng

• Ưu điểm: Khả năng kháng khuẩn tự nhiên tốt, độ bóng bề mặt cơ khí cao giúp giảm ma sát dòng chảy và không bị giòn gãy.

• Nhược điểm: Khả năng chịu nhiệt độ và áp suất chỉ ở mức trung bình, giá thành vật liệu đồng biến động theo thị trường.

• Ứng dụng: Phù hợp cho hệ thống cấp nước sinh hoạt hộ gia đình, đường ống bơm dân dụng cỡ nhỏ.

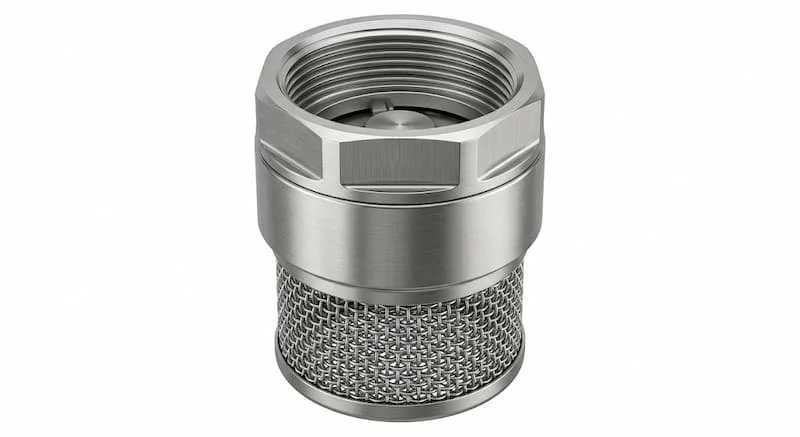

Chõ hồi inox

• Ưu điểm: Khả năng chống ăn mòn hóa học xuất sắc, độ bền cơ học cực cao, chịu được áp lực đỉnh và nhiệt độ lớn.

• Nhược điểm: Chi phí đầu tư ban đầu cao nhất trong các phân khúc vật liệu thông thường.

• Ứng dụng: Lựa chọn hàng đầu cho các nhà máy hóa chất, dây chuyền thực phẩm, dược phẩm và môi trường nước nhiễm mặn.

Chõ hồi gang

• Ưu điểm: Khả năng chịu lực nén va đập cơ học rất tốt, giá thành rẻ trên một đơn vị kích thước lớn, độ bền phôi đúc cao.

• Nhược điểm: Trọng lượng thiết bị rất nặng, dễ bị oxy hóa bề mặt nếu không được sơn phủ lớp bảo vệ epoxy.

• Ứng dụng: Sử dụng phổ biến trong các trạm bơm thủy lợi, hệ thống PCCC tòa nhà và mạng lưới xử lý nước thải công nghiệp.

Chõ hồi nhựa PVC

• Ưu điểm: Trọng lượng siêu nhẹ, chống ăn mòn tuyệt đối bởi hóa chất và axit thông thường, giá thành rẻ nhất.

• Nhược điểm: Khả năng chịu áp suất kém, dễ bị giòn và nứt vỡ dưới tác động trực tiếp của ánh nắng mặt trời và tia UV.

• Ứng dụng: Dùng trong hệ thống tưới tiêu nông nghiệp, nuôi trồng thủy sản và các bể chứa hóa chất nồng độ thấp.

Thông số kỹ thuật cần quan tâm

Việc chọn lựa chính xác thông số kỹ thuật là chìa khóa giúp thiết bị đồng bộ hoàn toàn với kiến trúc cơ khí của đường ống:

• Kích thước DN: Đường kính định danh lòng trong của thiết bị (từ các dòng nhỏ như DN15, DN25 đến các kích thước lớn DN300, DN400).

• Đường kính kết nối: Thông số phi thực tế của ren hoặc bích để bắt khớp vào ống hút (ví dụ: DN40 tương ứng với ống phi 49 mm).

• Áp suất làm việc: Ngưỡng chịu áp suất định mức của thân van (phổ biến là PN10, PN16, PN25).

• Nhiệt độ làm việc: Khả năng chịu nhiệt của vật liệu (thường từ 0 độ C đến 80 độ C cho nhựa/gang, và lên đến 180 độ C cho dòng inox).

• Vật liệu thân: Gang đúc cầu, inox 304, inox 316, đồng thau hoặc nhựa PVC nguyên sinh.

• Vật liệu lưới lọc: Thép không gỉ (inox) để chống mục nát rách lưới, hoặc nhựa cứng chống bám cặn.

• Kiểu kết nối: Kết nối bắt ren trong tiện lợi cho ống nhỏ hoặc nối mặt bích chịu lực tiêu chuẩn cho ống lớn.

• Tiêu chuẩn sản xuất: Các quy chuẩn gia công công nghiệp quốc tế như BS, DIN, JIS hoặc ANSI.

So sánh các loại chõ hồi

Bảng đối chiếu tổng quan kỹ thuật giúp chủ đầu tư cân đối bài toán tối ưu hiệu năng và chi phí:

Chõ hồi khác gì van một chiều?

Rất nhiều kỹ thuật viên thường nhầm lẫn giữa hai thiết bị này do chúng có chung cơ chế đóng chặn một hướng. Tuy nhiên, việc phân tích sâu sẽ chỉ ra các đặc tính khác biệt cốt lõi:

Về điểm giống nhau, cả hai đều sử dụng đĩa van chuyển động tự động dựa trên áp suất dòng để ngăn dòng lưu chất chảy ngược về phía trước.

Về điểm khác nhau, van một chiều thông thường chỉ có thân van kín dùng để lắp đặt tại bất kỳ vị trí nào trên đường ống đứng hoặc ngang nhằm bảo vệ thiết bị hạ lưu. Trong khi đó, chõ hồi máy bơm nước bắt buộc phải tích hợp thêm rọ lưới lọc rác và chỉ được phép lắp đặt tại vị trí cuối cùng của đầu ống hút chìm dưới nước.

Ưu điểm của chõ hồi là khả năng lọc thô bảo vệ lòng ống khỏi vật thể rắn mà không cần lắp thêm lọc Y, đồng thời tối ưu lực hút cho bơm. Do đó, bạn chỉ dùng chõ hồi khi máy bơm hút nước từ các nguồn hở như giếng, bể ngầm; còn van một chiều thông thường sẽ được lắp ở ngõ ra sau máy bơm hoặc trên đường ống kín chịu áp.

Chõ hồi máy bơm nước được sử dụng ở đâu?

Nhờ năng lực giữ nước mồi xuất sắc, thiết bị này xuất hiện tại hầu hết các hạ tầng khai thác và luân chuyển chất lỏng:

• Khai thác nước ngầm: Thành phần bắt buộc nằm dưới đáy của hệ thống máy bơm giếng khoan và máy bơm giếng đào.

• Hạ tầng đô thị: Lắp đặt trong bể chứa ngầm của hệ thống cấp nước sinh hoạt, trạm bơm tăng áp tòa nhà chung cư.

• Nông nghiệp và môi trường: Sử dụng tại các trạm bơm đầu mối của hệ thống tưới tiêu ruộng đồng, hệ thống xử lý nước thải nhà máy.

• Dự trữ và điều tiết: Bố trí tại các họng hút chìm trong hồ chứa nước, ao nuôi thủy sản và các bồn chứa dung môi nhà máy công nghiệp.

Khi nào nên sử dụng chõ hồi?

Hệ thống công nghệ đường ống bắt buộc phải trang bị thiết bị này trong các kịch bản kỹ thuật sau:

• Máy bơm hút nước từ giếng: Nơi mực nước tĩnh nằm sâu dưới lòng đất và máy bơm nằm trên mặt đất.

• Máy bơm hút từ bể ngầm: Khi vị trí buồng bơm đặt cao hơn mực nước tối thiểu bên trong bể chứa.

• Hệ thống cần giữ nước mồi: Các dòng bơm ly tâm không có khả năng tự mồi bắt buộc phải giữ đầy nước trong ống để vận hành.

• Hệ thống có nhiều cặn bẩn: Nguồn nước thô từ sông hồ, ao suối chứa nhiều lá cây, rác thải, sỏi đá nhỏ.

• Đường ống hút dài: Khi khoảng cách từ máy bơm đến nguồn nước quá xa, thể tích nước trong ống lớn cần được cố định để tránh hiện tượng hụt áp.

Những sai lầm thường gặp khi chọn lựa và lắp đặt

Việc bỏ qua các quy chuẩn kỹ thuật trong quá trình thi công sẽ vô hiệu hóa công năng của thiết bị và trực tiếp làm hỏng bơm:

• Chọn sai kích thước: Chọn kích thước chõ nhỏ hơn kích thước ống hút dẫn đến hiện tượng thắt nút cổ chai, làm tăng tổn thất áp suất và gây xâm thực cánh bơm.

• Chọn sai vật liệu: Lắp chõ gang cho môi trường nước biển làm rọ lọc rỉ sét, mục nát rách lưới sau vài tháng, khiến rác chui thẳng vào buồng bơm.

• Lắp ngược chiều: Lắp ngược hướng chuyển động của đĩa van khiến máy bơm không thể hút được giọt nước nào, gây quá nhiệt chạy khô.

• Đặt chõ hồi cách đáy bể quá gần: Đặt chõ sát đáy bể khiến lực hút cuốn theo bùn cát, đất sét gây nghẹt lưới lọc hoàn toàn.

• Không vệ sinh lưới lọc: Bỏ mặc rác bám đầy xung quanh rọ lọc theo thời gian làm cản trở lưu lượng dòng chảy, máy bơm chạy nhưng không lên nước.

• Không kiểm tra độ kín của van: Đĩa van bị bám cặn, cát nhỏ làm hở gioăng, khiến nước mồi tụt dần sau khi tắt bơm, dẫn đến việc hụt nước ở lần chạy sau.

Cách chọn chõ hồi máy bơm nước phù hợp

Để quy trình mua sắm đạt độ chính xác cao và tối ưu chi phí vận hành, hãy thực hiện kiểm tra theo checklist 10 bước chuẩn chuyên gia sau:

• Xác định đường kính ngoài ống hút để chọn thông số phi tương thích.

• Chọn đúng kích thước DN của chõ tương đồng với kích thước đường ống thiết kế.

• Chọn vật liệu thân chõ (đồng, nhựa, gang, inox) phù hợp với tính chất hóa học của nguồn nước.

• Kiểm tra áp suất làm việc tối đa của trạm bơm để chọn mức PN chịu lực phù hợp.

• Kiểm tra nhiệt độ chất lỏng để chọn loại van có gioăng cao su chịu nhiệt thích hợp.

• Chọn kiểu kết nối bắt ren cho ống nhỏ (dưới DN50) hoặc nối mặt bích cho ống lớn (từ DN50 trở lên).

• Kiểm tra chất lượng lưới lọc, kích thước mắt lưới đảm bảo chặn được rác nhưng không cản lưu lượng.

• Lựa chọn sản phẩm từ các thương hiệu uy tín có nguồn gốc xuất xứ, CO, CQ rõ ràng.

• So sánh giá thành giữa các đơn vị phân phối chính hãng để tối ưu hóa ngân sách đầu tư.

• Kiểm tra chế độ bảo hành chính hãng để đảm bảo quyền lợi xử lý kỹ thuật khi có sự cố.

Hướng dẫn lắp đặt và bảo trì đúng kỹ thuật

Quy trình thi công lắp ráp thiết bị cần thực hiện tuần tự theo các bước cơ khí nghiêm ngặt sau:

Đầu tiên, thợ lắp đặt cần làm sạch đầu ống hút, loại bỏ các ba via, ren lỗi hoặc mạt sắt còn bám dính. Tiếp theo, tiến hành lắp chõ vào đầu ống, đảm bảo lắp đúng chiều dòng nước (hướng dòng chảy đi từ rọ lọc lên trên máy bơm).

Khi thả ống xuống bể, lưu ý bắt buộc phải đặt chõ hồi cách đáy bể từ 20 đến 30 cm để tránh hút bùn lắng, đồng thời phải chìm hoàn toàn dưới mực nước tối thiểu để tránh hút không khí. Tiến hành siết chặt các mối nối, vặn ren bằng băng tan hoặc siết đều các bu lông mặt bích để kiểm tra độ kín tuyệt đối.

Sau khi lắp xong, đổ nước đầy ống để mồi và tiến hành chạy thử máy bơm kiểm tra lưu lượng nước đầu ra. Cuối cùng, lập kế hoạch định kỳ từ 3 đến 6 tháng một lần kéo đường ống lên để tiến hành vệ sinh lưới lọc định kỳ, gạt bỏ rác thô bám dính để lòng chõ luôn thông thoáng.

Các câu hỏi thường gặp (FAQ)

Chõ hồi máy bơm nước có tác dụng gì trong hệ thống?

Thiết bị chõ hồi máy bơm nước đóng hai vai trò cốt lõi song song: Một là hoạt động như van một chiều giữ lại toàn bộ lượng nước mồi trong đường ống hút khi máy bơm dừng, hai là đóng vai trò bộ lọc thô ngăn chặn cát sỏi, rác thải chui vào buồng bơm phá hủy cánh quạt.

Chõ hồi khác van một chiều ở điểm cụ thể nào?

Điểm khác biệt lớn nhất là chõ hồi được thiết kế chuyên biệt để lắp ở điểm cuối cùng của ống hút dưới đáy bể và bắt buộc có rọ lưới lọc rác. Trong khi đó, van một chiều thông thường có cấu tạo thân kín hoàn toàn, không có lưới lọc rác và được lắp ở bất kỳ vị trí nào trên đường ống dẫn áp lực dương để chặn dòng ngược.

Bao lâu đơn vị vận hành nên tiến hành vệ sinh chõ hồi một lần?

Đối với nguồn nước sạch ở các bể chứa ngầm dân dụng, tần suất vệ sinh lý tưởng là 12 tháng một lần. Tuy nhiên, nếu chõ hồi máy bơm nước hoạt động ở môi trường giếng đào, sông ngòi hoặc ao hồ có nhiều phù sa và lá cây, bạn nên kiểm tra và súc rửa lưới lọc định kỳ từ 3 đến 6 tháng một lần để tránh tình trạng tắc nghẽn dòng hút.

Có thể sử dụng chõ hồi cho hệ thống bơm nước thải công nghiệp không?

Có thể, nhưng bắt buộc phải lựa chọn dòng van chuyên dụng. Bạn nên chọn chõ hồi thân gang hoặc inox có thiết kế đĩa lật lò xo chịu lực và kích thước mắt lưới lọc rác lớn hơn thông thường. Tuyệt đối không dùng chõ hồi đồng dân dụng mắt lưới nhỏ cho nước thải vì tạp chất bám dính sẽ làm kẹt cứng đĩa van và nghẽn dòng chỉ sau vài giờ hoạt động.

Nên ưu tiên chọn mua chõ hồi bằng vật liệu đồng hay inox?

Nếu hệ thống của bạn là đường ống nước sạch gia đình, chung cư nhỏ có kích thước dưới DN50, chõ hồi đồng là sự lựa chọn hoàn hảo vì giá thành hợp lý và độ bền cao. Ngược lại, nếu bạn lắp đặt cho nhà máy công nghiệp, hệ thống xử lý nước thải, môi trường có hóa chất hoặc nước giếng khoan bị nhiễm phèn, mặn, bạn bắt buộc phải chọn chất liệu inox 304 hoặc inox 316 để bảo vệ thiết bị không bị ăn mòn rỉ sét.

Kết luận

Có thể khẳng định, chõ hồi máy bơm nước là thiết bị quan trọng giúp giữ nước mồi, ngăn dòng chảy ngược và bảo vệ máy bơm khỏi rác, cặn bẩn trong mọi hệ thống thủy lực. Việc lựa chọn đúng loại chõ hồi, vật liệu cấu thành và thông số kích thước danh nghĩa sẽ giúp hệ thống của doanh nghiệp hoạt động ổn định, tiết kiệm chi phí vận hành, cắt giảm điện năng hao phí và kéo dài tuổi thọ máy bơm một cách toàn diện.

Nếu bạn đang tìm kiếm giải pháp chõ hồi máy bơm nước chất lượng cao với đầy đủ các kích thước tiêu chuẩn và vật liệu chịu lực khác nhau cho công trình của mình, hãy liên hệ ngay với đội ngũ kỹ thuật chuyên gia của chúng tôi để được tư vấn các phương án kỹ thuật phù hợp nhất và nhận bảng báo giá nhanh chóng với nhiều ưu đãi hấp dẫn đối với chõ hồi máy bơm nước.
