Van 1 Chiều DN 100: Giải Pháp Kiểm Soát Dòng Chảy Tối Ưu Cho Hệ Thống Đường Ống Công Nghiệp

Trong thế giới kỹ thuật cơ điện, hệ thống đường ống được ví như những mạch máu của một tòa nhà, nhà máy hay khu đô thị. Và cũng giống như trái tim cần các van tim để máu không chảy ngược, hệ thống đường ống công nghiệp không thể thiếu sự hiện diện của van 1 chiều DN 100. Đây là một trong những phụ kiện đường ống quan trọng bậc nhất, đảm bảo dòng chảy lưu chất luôn đi theo một hướng định sẵn, bảo vệ thiết bị và duy trì sự ổn định cho toàn bộ mạng lưới vận hành.

Việc vận hành các hệ thống cấp nước quy mô lớn, trạm bơm công nghiệp hay hệ thống phòng cháy chữa cháy (PCCC) luôn đối mặt với rủi ro. Khi máy bơm đột ngột dừng hoạt động, áp suất dòng chảy không biến mất ngay lập tức mà tạo ra một lực phản hồi cực lớn, gây ra hiện tượng va đập thủy lực (water hammer). Lực này có thể làm nứt vỡ đường ống, hỏng cánh quạt bơm, hoặc tệ hơn là làm hỏng toàn bộ hệ thống điều khiển. Van 1 chiều DN 100 (tương đương đường kính danh nghĩa 100mm, hay khoảng 4 inch) chính là "người hùng thầm lặng" ngăn chặn kịch bản tồi tệ đó.

Trong bài viết này, chúng ta sẽ cùng phân tích sâu sắc từ kiến thức nền tảng, các loại van phổ biến, thông số kỹ thuật, cho đến kinh nghiệm lựa chọn và lắp đặt sao cho đúng chuẩn chuyên gia.

Kiến thức nền: Bản chất và vai trò của van 1 chiều DN 100

Van 1 chiều DN 100 là gì?

Van 1 chiều DN 100 là một thiết bị cơ khí chuyên dụng, được lắp đặt trên đường ống có đường kính danh nghĩa DN100. Vai trò cốt lõi của nó là chỉ cho phép dòng chất lỏng, khí hoặc hơi đi qua theo một hướng duy nhất và tự động đóng lại để ngăn chặn dòng chảy ngược (backflow) ngay khi áp suất đầu vào giảm xuống hoặc dòng chảy dừng lại.

Điểm đặc biệt của loại van này là tính tự động hóa cao. Không cần tay quay, không cần bộ truyền động điện hay khí nén, van hoạt động hoàn toàn dựa trên sự chênh lệch áp suất của lưu chất. Chính đặc điểm này làm cho nó trở thành một lựa chọn ưu việt về chi phí và độ tin cậy trong các hệ thống đòi hỏi tính an toàn cao.

Tại sao kích thước DN100 lại quan trọng?

Ký hiệu DN (Diameter Nominal) là tiêu chuẩn đường kính danh nghĩa quốc tế. DN100 không có nghĩa là đường kính đo thực tế bằng thước dây là 100mm, mà nó là một quy chuẩn kích thước kết nối. Đây là kích thước "vàng" trong công nghiệp, thường được dùng cho các nhánh chính hoặc đường ống trung gian trong:

• Hệ thống cấp nước sạch: Cung cấp lưu lượng ổn định cho các tòa nhà, chung cư, khách sạn.

• Trạm bơm: Bảo vệ máy bơm ly tâm, bơm nước thải trước áp lực cột áp cao.

• Hệ thống PCCC: Duy trì áp lực đường ống, đảm bảo dòng nước chữa cháy luôn sẵn sàng tức thời khi có sự cố.

• Hệ thống HVAC: Điều tiết nước lạnh/nóng trong các hệ thống chiller, điều hòa trung tâm.

Nguyên lý hoạt động – Cơ chế "Chỉ tiến, không lùi"

Bản chất hoạt động của van dựa trên sự cân bằng lực:

1. Trạng thái mở: Khi dòng chảy đi từ phía đầu vào, áp lực của lưu chất tác động lên đĩa van hoặc lá van. Khi áp lực này lớn hơn lực cản (trọng lượng của đĩa van hoặc lực lò xo), van sẽ mở ra cho dòng lưu chất đi qua.

2. Trạng thái đóng: Khi máy bơm dừng lại, áp suất dòng chảy đầu vào mất đi. Lúc này, trọng lực hoặc lực đẩy từ lò xo sẽ đưa đĩa van trở lại vị trí đóng. Khi dòng chảy ngược cố gắng tràn qua, áp lực ngược đó càng ép chặt đĩa van vào đế van, tạo ra sự kín khít tuyệt đối, ngăn không cho chất lỏng quay ngược về nguồn.

Lợi ích của cơ chế này là bảo vệ máy bơm khỏi tình trạng chạy ngược (làm cháy động cơ), ngăn ngừa tình trạng tụt áp hệ thống và giảm thiểu va đập thủy lực, từ đó kéo dài đáng kể tuổi thọ của đường ống.

Phân tích chuyên sâu: Phân loại và thông số kỹ thuật

Trên thị trường hiện nay, van 1 chiều DN 100 không chỉ có một hình thái duy nhất. Tùy vào yêu cầu khắt khe của hệ thống, nhà thiết kế sẽ chọn loại van phù hợp nhất.

1. Van 1 chiều lá lật (Swing Check Valve)

Đây là loại van cổ điển và phổ biến nhất. Đĩa van được gắn trên một bản lề, giống như một cánh cửa.

• Đặc điểm: Hoạt động dựa trên trọng lực và áp lực dòng chảy.

• Ưu điểm: Giá thành rẻ, cấu tạo đơn giản, tổn thất áp suất thấp (dòng chảy qua van ít bị cản trở).

• Nhược điểm: Tốc độ đóng chậm hơn so với các dòng khác, có thể tạo ra tiếng ồn khi đóng nếu áp suất lớn.

• Ứng dụng: Hệ thống nước sạch, nước thải ít cặn, trạm bơm thông thường.

2. Van 1 chiều cánh bướm (Butterfly Check Valve)

Thiết kế gồm hai nửa đĩa van quay quanh một trục chính giữa, hình dáng giống cánh bướm đang bay.

• Đặc điểm: Kích thước cực kỳ nhỏ gọn, dạng kẹp (Wafer) giúp dễ dàng chèn giữa hai mặt bích.

• Ưu điểm: Trọng lượng nhẹ, lắp đặt nhanh, không chiếm không gian đường ống.

• Ứng dụng: Hệ thống HVAC, các đường ống có không gian hẹp.

3. Van 1 chiều lò xo (Spring Check Valve)

Đĩa van được giữ cố định bởi một chiếc lò xo. Khi có dòng chảy, lò xo bị nén lại. Khi áp suất giảm, lò xo đẩy đĩa van về vị trí đóng ngay lập tức.

• Đặc điểm: Đóng cực nhanh.

• Ưu điểm: Loại bỏ gần như hoàn toàn tiếng ồn và hiện tượng va đập thủy lực. Có thể lắp đặt ở mọi vị trí (ngang hoặc đứng).

• Ứng dụng: Hệ thống đường ống áp lực cao, hệ thống cần đóng mở nhanh chóng.

Bảng thông số kỹ thuật cần nắm rõ

Khi làm việc với các đơn vị cung cấp, hãy luôn yêu cầu thông số kỹ thuật dựa trên các tiêu chí sau:

Tại sao vật liệu quan trọng?

Bạn không thể dùng van gang cho đường ống dẫn nước biển hay hóa chất, vì chỉ sau thời gian ngắn, lớp gang sẽ bị oxy hóa hoàn toàn. Ngược lại, nếu dùng van inox cho hệ thống nước sạch dân dụng thì lại gây lãng phí chi phí đầu tư. Việc hiểu rõ môi trường lưu chất là chìa khóa để chọn vật liệu "đúng và đủ".

Ứng dụng thực tế: Vai trò của van 1 chiều trong các hệ thống hiện đại

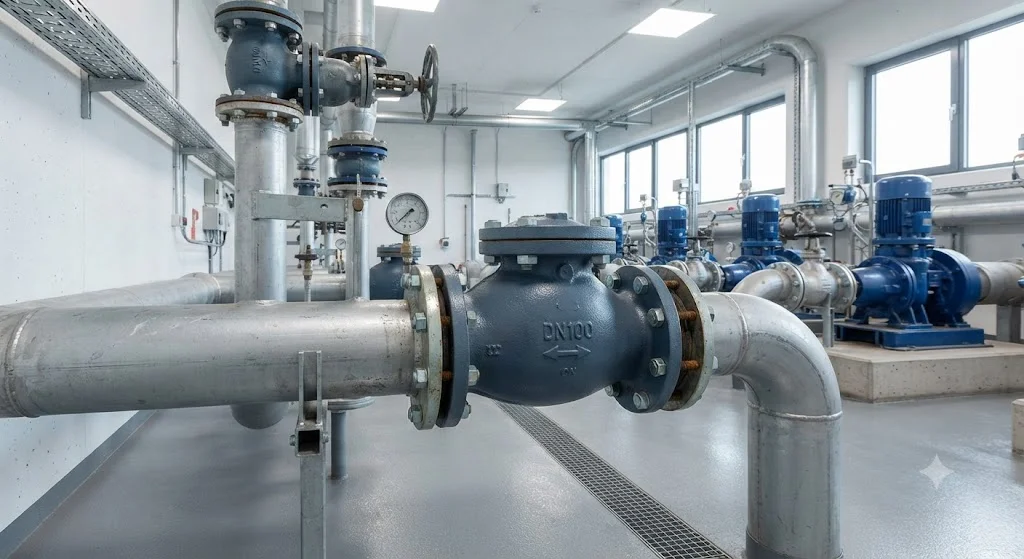

Van 1 chiều không chỉ là một phụ kiện, nó là "chốt chặn" an toàn. Dưới đây là phân tích về các ứng dụng thực tế:

Hệ thống cấp thoát nước đô thị

Trong các trạm bơm cấp nước, van 1 chiều DN 100 được lắp ngay sau máy bơm. Khi bơm dừng, nước từ trên cao có xu hướng chảy ngược về máy bơm do trọng lực. Nếu không có van, nước sẽ làm bơm quay ngược, gây hỏng hóc nghiêm trọng cho bộ phận truyền động. Van 1 chiều đảm bảo an toàn tuyệt đối cho toàn bộ hệ thống máy bơm đắt tiền.

Hệ thống phòng cháy chữa cháy (PCCC)

Trong hệ thống PCCC, áp lực nước phải luôn được duy trì ở mức cao. Van 1 chiều giúp phân vùng áp lực, giữ cho nước không bị rò rỉ ngược về phía bể chứa, đảm bảo rằng khi có hỏa hoạn, dòng nước sẽ phun mạnh mẽ ngay từ giây đầu tiên. Một lỗi nhỏ ở van 1 chiều trong hệ thống PCCC có thể dẫn đến hậu quả không thể đo lường được.

Nhà máy công nghiệp và hóa chất

Trong dây chuyền sản xuất thực phẩm, nước giải khát hoặc hóa chất, việc ngăn chặn sự nhiễm chéo giữa các dòng lưu chất là tối quan trọng. Van 1 chiều chất lượng cao (thường bằng Inox 316) ngăn không cho các tạp chất từ đường ống bên ngoài quay trở lại hệ thống nguyên liệu chính, đảm bảo vệ sinh và an toàn sản xuất.

Những sai lầm "chết người" khi chọn và lắp đặt van 1 chiều DN 100

Dù là chuyên gia hay người mới, vẫn có những lỗi cơ bản thường xuyên gặp phải dẫn đến hệ thống bị sự cố:

1. Chọn sai vật liệu so với lưu chất: Dùng van gang cho hệ thống nước có tính axit làm ăn mòn thân van, dẫn đến rò rỉ tại các khớp nối mặt bích.

2. Không kiểm tra tiêu chuẩn áp lực (PN): Lắp van PN10 vào hệ thống áp suất bơm lên tới 16 bar. Kết quả là đĩa van bị biến dạng hoặc nứt vỡ dưới áp lực lớn.

3. Lắp sai hướng dòng chảy: Mỗi van 1 chiều đều có ký hiệu mũi tên đúc trên thân van. Lắp ngược chiều đồng nghĩa với việc chặn hoàn toàn dòng chảy ngay khi hệ thống vận hành.

4. Bỏ qua khoảng cách lắp đặt: Không để đủ khoảng cách giữa van và máy bơm hoặc các đoạn cong, khiến dòng chảy bị xoáy (turbulence), làm van đóng mở liên tục (gây tiếng ồn và nhanh hỏng).

5. Lắp đặt thiếu gioăng đệm: Tại vị trí mặt bích, nếu không có gioăng cao su hoặc gioăng amiang chịu nhiệt phù hợp, chắc chắn sẽ xảy ra tình trạng rò rỉ lưu chất ra môi trường ngoài.

Checklist: Chọn và lắp đặt van 1 chiều chuẩn chuyên gia

Để đảm bảo hệ thống vận hành bền bỉ trên 10-20 năm, hãy tuân thủ quy trình sau:

Trước khi mua (Quy trình kiểm tra kỹ thuật)

•  Xác định thông số dòng chảy: Lưu lượng nước là bao nhiêu? Áp suất hoạt động trung bình là bao nhiêu bar?

•  Khảo sát môi trường: Lưu chất là nước sạch, nước thải, hóa chất hay hơi nóng?

•  Lựa chọn vật liệu thân: Chọn Inox cho thực phẩm/hóa chất, Gang cho nước sạch, Thép cho hơi nóng.

•  Đối chiếu kích thước: Đo đạc kỹ khoảng cách mặt bích trên hệ thống hiện hữu để chọn van có độ dài lắp đặt phù hợp.

•  Yêu cầu chứng chỉ: Luôn yêu cầu CO/CQ (Chứng chỉ xuất xứ và chất lượng) để đảm bảo hàng chính hãng.

Trong quá trình lắp đặt

•  Làm sạch đường ống: Dùng khí nén hoặc nước áp lực cao thổi bay cát, sỏi, mạt sắt còn sót lại trong ống mới thi công. Một hạt cát nhỏ cũng có thể làm kẹt đĩa van 1 chiều.

•  Kiểm tra mũi tên: Đảm bảo mũi tên trên thân van cùng hướng với dòng chảy thực tế.

•  Siết bu-lông đều tay: Siết bu-lông mặt bích theo hình ngôi sao để lực ép lên gioăng đều, tránh bị lệch gây rò rỉ.

•  Vận hành thử: Mở máy bơm từ từ, lắng nghe tiếng ồn. Nếu có tiếng ồn lạ, phải dừng ngay để kiểm tra lại vị trí lắp đặt.

Bảo trì định kỳ

•  Kiểm tra độ kín: Sau 6 tháng, kiểm tra các mối nối mặt bích xem có hiện tượng rỉ nước không.

•  Vệ sinh đĩa van: Nếu hệ thống nước có nhiều cặn bẩn, cần định kỳ tháo van để vệ sinh bề mặt đĩa và đế van, đảm bảo đóng kín hoàn toàn.

FAQ: Giải đáp nhanh các thắc mắc thường gặp về van 1 chiều DN 100

1. Van 1 chiều DN100 có thể lắp đặt theo phương thẳng đứng được không?

Tùy loại van. Van lá lật chỉ hoạt động tốt ở phương ngang (đĩa van mở theo trọng lực). Trong khi đó, van lò xo có thể lắp ở cả phương ngang và phương thẳng đứng. Cần kiểm tra catalogue của nhà sản xuất trước khi lắp.

2. Tại sao van 1 chiều lại bị tiếng ồn khi máy bơm dừng?

Đó là do hiện tượng va đập thủy lực. Khi máy bơm dừng, dòng nước quay lại đập mạnh vào đĩa van. Để khắc phục, bạn nên chuyển sang dùng loại van 1 chiều lò xo hoặc van có hệ thống giảm chấn thủy lực.

3. Sự khác biệt giữa van Wafer và van mặt bích là gì?

Van mặt bích có các lỗ bắt bu-lông cố định chắc chắn vào ống, chịu lực tốt hơn. Van Wafer (dạng kẹp) mỏng hơn, nhẹ hơn, lắp đặt nhanh nhưng đòi hỏi độ chính xác cao khi căn chỉnh giữa hai đầu ống.

4. Khi nào cần thay thế van 1 chiều mới?

Khi bạn thấy hiện tượng dòng chảy bị ngược, áp suất hệ thống tụt liên tục sau khi tắt bơm, hoặc khi kiểm tra thấy đĩa van bị mòn, gioăng cao su bị lão hóa gây rò rỉ lớn.

Kết luận: Đầu tư đúng cho sự vận hành ổn định

Việc lựa chọn và lắp đặt van 1 chiều DN 100 có vẻ là một công việc kỹ thuật đơn giản, nhưng nếu thực hiện sai, nó có thể biến thành một "gánh nặng" chi phí cho doanh nghiệp thông qua các sự cố hỏng hóc máy bơm, gián đoạn sản xuất hay sửa chữa đường ống tốn kém.
