Giải Mã dn32 11 4 inch: Mọi Điều Bạn Cần Biết Trước Khi Mua Thiết Bị Đường Ống

Trong quá trình thiết kế, thi công hoặc bảo trì hệ thống cấp thoát nước, HVAC và đường ống công nghiệp, việc xác định chính xác kích thước phụ kiện là yếu tố sống còn. Tuy nhiên, một trong những thuật ngữ gây ra nhiều nhầm lẫn nhất cho cả thợ kỹ thuật lẫn người mua hàng chính là DN32 1 1/4 inch.

Sự thiếu đồng nhất giữa hệ mét (DN) và hệ inch (ren ống) thường dẫn đến những sai lầm đáng tiếc như mua sai kích thước, phụ kiện không lắp vừa, gây rò rỉ hoặc làm gián đoạn quá trình vận hành hệ thống. Bài viết này sẽ giúp bạn hiểu tường tận về DN32 1 1/4 inch, phân biệt các khái niệm kỹ thuật và đưa ra những lời khuyên chuẩn chuyên gia để bạn luôn lựa chọn đúng thiết bị cho nhu cầu của mình.

Vì sao nhiều người nhầm lẫn giữa DN32 và kích thước 1 1/4 inch?

Trên thị trường hiện nay, khi tìm mua van công nghiệp, co nối, khớp nối hay các loại ống nước, bạn sẽ bắt gặp nhiều cách gọi khác nhau cho cùng một vị trí kết nối. Cụ thể, các ký hiệu phổ biến bao gồm: DN32, 1 1/4 inch, Phi 42 hoặc Ren 1 1/4.

Sự nhiễu loạn thông tin này xuất phát từ việc các nhà sản xuất áp dụng những tiêu chuẩn khác nhau (tiêu chuẩn châu Âu dùng hệ DN, tiêu chuẩn Mỹ/Nhật thường dùng hệ inch). Việc không nắm rõ sự tương quan này gây ra những hệ quả nghiêm trọng:

• Không lắp vừa phụ kiện: Bạn mua một chiếc van ren ngoài 1 1/4 inch nhưng lại cố gắng lắp vào đầu ống có ren trong không tương thích.

• Rò rỉ đường ống: Sai số nhỏ trong việc hiểu kích thước dẫn đến các mối nối không kín khít, gây thất thoát lưu chất và tốn kém chi phí sửa chữa.

• Lãng phí thời gian: Phải đổi trả hàng hóa, làm chậm tiến độ thi công công trình.

Hiểu rõ DN32 1 1/4 không chỉ giúp bạn tối ưu hóa quy trình lắp đặt mà còn đảm bảo hệ thống vận hành bền bỉ, an toàn theo đúng thiết kế kỹ thuật.

Kiến thức nền: DN32 1 1/4 inch là gì?

Định nghĩa chuẩn xác về DN32 1 1/4

DN32 11 4 là cách gọi kết hợp giữa hai hệ thống đo lường phổ biến trong kỹ thuật đường ống. Trong đó, DN32 là đường kính danh nghĩa (Diameter Nominal) biểu thị quy cách của hệ thống ống theo hệ mét, còn 1 1/4 inch là kích thước quy đổi tương ứng theo hệ đo lường Anh/Mỹ, đặc biệt thường thấy trên các loại ren kết nối hoặc phụ kiện đường ống dân dụng.

• DN (Diameter Nominal) là gì? Đây là ký hiệu quốc tế dành cho đường kính danh nghĩa. Đặc điểm quan trọng nhất của DN là nó không đại diện cho một con số đo đạc thực tế chính xác bằng thước dây trên bề mặt ống, mà là một giá trị định danh giúp các nhà sản xuất đồng bộ hóa các thiết bị (van, co, tê, mặt bích) để chúng có thể lắp lẫn với nhau một cách chính xác.

• 1 1/4 inch là gì? Đây là kích thước quy đổi từ hệ inch, tương đương khoảng 31,75mm. Trong thực tế, các phụ kiện có dán nhãn 1 1/4 inch thường được thiết kế với đường kính ngoài thực tế lớn hơn để phù hợp với việc tiện ren.

DN32 có phải là ống phi 32 không?

Đây là một trong những hiểu lầm lớn nhất của người dùng mới vào nghề.

• DN32: Là thông số danh nghĩa, không phải đường kính ngoài hay đường kính trong.

• Phi 32: Nếu bạn lấy thước kẹp đo đường kính ngoài của ống và thấy con số 32mm, thì đó là "ống phi 32".

Trong hệ thống ống thép tiêu chuẩn (như BS hoặc ASTM), một ống DN32 thường có đường kính ngoài thực tế vào khoảng 42mm. Do đó, nếu bạn cần mua van cho ống có đường kính ngoài 32mm, việc gọi tên là "van DN32" có thể khiến bạn nhận được sản phẩm sai lệch. Luôn kiểm tra bảng thông số của nhà sản xuất hoặc vật liệu ống cụ thể để tránh nhầm lẫn.

Nguyên lý quy đổi kích thước DN sang inch

Hệ thống đường ống toàn cầu hiện tồn tại song song hai "ngôn ngữ":

1. Hệ DN (Tiêu chuẩn Châu Âu/ISO): Sử dụng rộng rãi trong các thiết bị van công nghiệp, tiêu chuẩn nhà máy, mặt bích.

2. Hệ inch (Tiêu chuẩn Mỹ/ASME/ASTM): Phổ biến trong ren ống, thiết bị nhập khẩu, vật tư dân dụng.

Bảng tra cứu nhanh tương đương:

Phân tích chuyên sâu: Thông số kỹ thuật của DN32 1 1/4

Các thông số kỹ thuật then chốt

Khi làm việc với DN32 1 1/4, bạn cần đặc biệt lưu ý đến 4 yếu tố sau:

• Vật liệu: Tùy vào môi trường, hãy chọn đúng chất liệu:

  • Đồng: Phù hợp cho nước sinh hoạt, dễ lắp đặt.

  • Inox (SS304/316): Lựa chọn hàng đầu cho môi trường hóa chất, thực phẩm, cần độ bền cao và chống ăn mòn.

  • Gang: Thường thấy ở các loại van công nghiệp cỡ lớn, tối ưu chi phí.

  • Thép: Chịu áp lực và nhiệt độ cực cao trong các hệ thống hơi, dầu.

• Áp suất làm việc (PN): Ký hiệu PN (Pressure Nominal) như PN10, PN16, PN25 chỉ mức áp suất tối đa mà thiết bị chịu được. Một sản phẩm DN32 PN16 có thể bị nổ hoặc rò rỉ nếu hệ thống của bạn hoạt động ở áp suất 25 bar.

• Kiểu kết nối: Đây là yếu tố quyết định khả năng lắp đặt. Bạn cần xác định rõ đó là ren trong, ren ngoài, mặt bích hay kiểu hàn.

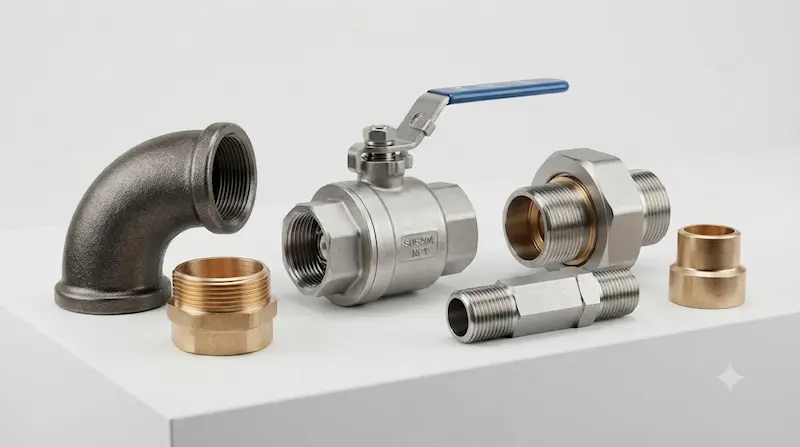

Các sản phẩm phổ biến sử dụng kích thước DN32 1 1/4

• Van DN32: Bao gồm van bi, van cổng (van cửa), van cầu, van một chiều. Các loại van này được sử dụng để đóng ngắt hoặc điều tiết lưu lượng trong hệ thống đường ống.

• Phụ kiện đường ống: Các loại co (cút), tê, rắc co, bầu thu... đóng vai trò quan trọng trong việc chuyển hướng dòng chảy hoặc thay đổi kích thước ống.

• Ống DN32: Thường là ống thép hoặc ống nhựa chịu nhiệt, dùng làm đường trục dẫn nước hoặc khí.

So sánh DN32 1 1/4 với các kích thước lân cận

Trong thực tế, bạn thường đứng giữa lựa chọn giữa DN25, DN32 và DN40.

• DN25 (1 inch): Dùng cho các nhánh nước nhỏ, lưu lượng vừa phải.

• DN32 (1 1/4 inch): Đây là "điểm cân bằng" tuyệt vời. Nó được chọn khi DN25 không đáp ứng đủ lưu lượng dòng chảy (gây tụt áp), nhưng DN40 lại quá lớn, gây lãng phí chi phí đầu tư thiết bị và vật liệu.

• DN40 (1 1/2 inch): Dùng cho các đường ống chính hoặc nơi cần lưu lượng lớn hơn hẳn.

Ứng dụng thực tế: dn32 11 4 đóng vai trò gì?

Hệ thống cấp nước dân dụng và công nghiệp

Trong các tòa nhà chung cư, khách sạn, DN32 1 1/4 thường là kích thước đường ống cấp nước lên các tầng hoặc các khu vực vệ sinh tập trung. Trong công nghiệp, đây là kích thước tiêu chuẩn cho các đường ống dẫn nước làm mát, nước thải hoặc dung dịch vận chuyển trong nhà máy.

Hệ thống HVAC (Điều hòa không khí)

Hệ thống điều hòa trung tâm (Chiller) sử dụng các đường ống nước lạnh để trao đổi nhiệt. DN32 là kích thước phổ biến cho các đường nhánh dẫn nước vào các thiết bị FCU (Fan Coil Unit) hoặc các bộ phận tản nhiệt nhỏ, đảm bảo lưu lượng nước vừa đủ để hệ thống làm mát đạt hiệu suất tối ưu.

Những sai lầm phổ biến khi chọn thiết bị DN32

• Sai lầm 1: Dựa vào ngoại quan. Nhiều người thấy ống ngoài 32mm nên mua phụ kiện DN32. Hãy luôn mang theo thước kẹp hoặc tra cứu catalogue kỹ thuật trước khi quyết định.

• Sai lầm 2: Bỏ qua tiêu chuẩn ren. Ren hệ Inch (BSP/NPT) có bước ren khác nhau. Nếu bạn dùng ren NPT lắp vào van chuẩn BSP, mối nối sẽ không kín.

• Sai lầm 3: Quên yếu tố nhiệt độ. Thiết bị bằng nhựa PVC có thể bị biến dạng ở nhiệt độ trên 60°C, trong khi DN32 bằng Inox lại hoàn toàn đáp ứng được.

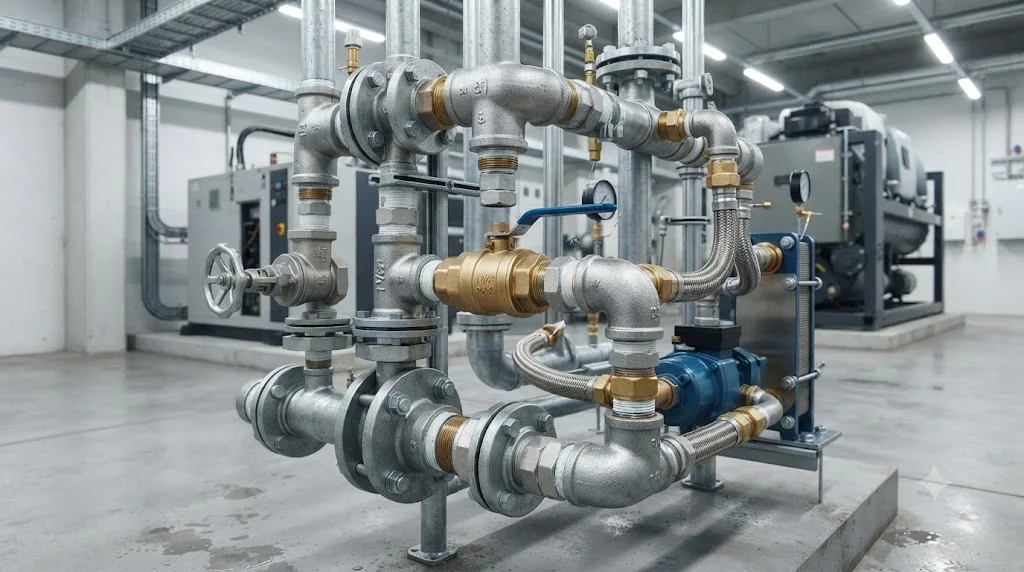

Hướng dẫn Checklist lựa chọn sản phẩm dn32 11 4 phù hợp

Để đảm bảo dự án của bạn vận hành trơn tru, hãy tuân thủ Checklist sau trước khi đặt hàng:

1. Xác định kích thước: Bạn đang cần DN32 (danh nghĩa) hay là ống phi 42?

2. Loại kết nối: Ren trong, ren ngoài, hay mặt bích?

3. Vật liệu: Hệ thống dẫn nước sạch, hóa chất hay hơi nóng?

4. Áp suất làm việc (PN): Áp lực tối đa của bơm là bao nhiêu bar?

5. Tiêu chuẩn ren: Kiểm tra xem hệ thống cũ đang dùng chuẩn nào để đảm bảo khớp nối.

6. Môi trường lắp đặt: Có yêu cầu chống ăn mòn (Inox) hay không?

Mẹo chuyên gia: Khi kiểm tra kích thước thực tế, hãy đo đường kính ngoài của ống và đối chiếu với bảng quy đổi chuẩn của nhà sản xuất thiết bị. Nếu bạn vẫn phân vân, hãy chụp hình nhãn mác trên thiết bị cũ và gửi cho nhà cung cấp để được hỗ trợ tra cứu chính xác nhất.

FAQ: Câu hỏi thường gặp về DN32 1 1/4

1. DN32 tương đương bao nhiêu inch?

DN32 tương đương với kích thước 1 1/4 inch trong hệ thống đường ống quốc tế. Đây là quy đổi tiêu chuẩn được chấp nhận rộng rãi trên toàn cầu.

2. DN32 có phải là ống phi 32 không?

Không. DN32 là đường kính danh nghĩa, còn phi 32 là đường kính ngoài thực tế. Trong hầu hết các hệ ống thép, ống DN32 có đường kính ngoài khoảng 42mm.

3. Làm thế nào để biết hệ thống của tôi cần ren 1 1/4 inch hay chuẩn khác?

Bạn có thể thử vặn một đầu nối ren 1 1/4 inch tiêu chuẩn vào. Nếu ren vào khớp nhẹ nhàng, đó là đúng chuẩn. Ngoài ra, hãy xem thông số ghi trên thân van cũ.

4. Có thể thay thế dn32 11 4 bằng kích thước khác nếu không có hàng không?

Chỉ có thể thay thế nếu tính toán lưu lượng vẫn đảm bảo và bạn có bộ chuyển đổi (cà rá/bầu thu). Tuy nhiên, việc thay đổi kích thước ống nên hạn chế vì sẽ ảnh hưởng đến trở lực toàn hệ thống.

Kết luận: Hiểu đúng dn32 11 4 inch giúp tối ưu hóa hệ thống

Việc nắm vững khái niệm dn32 11 4 không chỉ là kiến thức kỹ thuật đơn thuần, mà là kỹ năng quan trọng giúp bạn kiểm soát chất lượng công trình, tránh sai lầm và tiết kiệm chi phí không đáng có. Một sự lựa chọn đúng đắn ngay từ khâu mua hàng sẽ đảm bảo hệ thống cấp thoát nước, HVAC của bạn vận hành bền bỉ, hạn chế tối đa rò rỉ và bảo trì trong tương lai.
