Hướng Dẫn Toàn Diện Về Mặt Bích: Phụ Kiện Kết Nối Đường Ống Tiêu Chuẩn Công Nghiệp

Trong bất kỳ hệ thống cơ khí, đường ống dẫn lưu chất hay công trình năng lượng quy mô lớn nào, việc đảm bảo liên kết bền vững và tuyệt đối không rò rỉ luôn là thách thức hàng đầu đối với các kỹ sư. Chỉ một điểm hở nhỏ tại các nút giao cũng có thể gây thất thoát lưu chất, làm tụt áp suất đột ngột và đe dọa trực tiếp đến an toàn vận hành của toàn nhà máy. Để xử lý triệt để bài toán này, việc sử dụng các dòng sản phẩm flange tiêu chuẩn là giải pháp kỹ thuật có tính bắt buộc. Phụ kiện này không chỉ đơn thuần là chi tiết nối ghép cơ học mà còn là yếu tố nền tảng quyết định độ bền, sự linh hoạt và hiệu suất vận hành dài hạn cho mọi mạng lưới đường ống công nghiệp của doanh nghiệp.

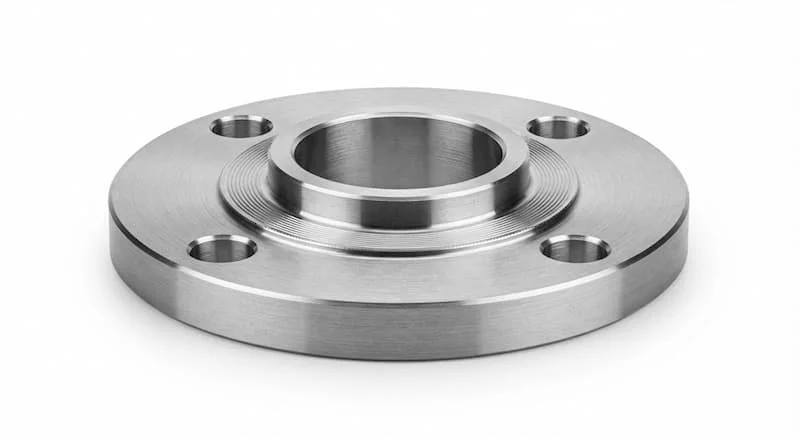

Bích là gì?

Theo định nghĩa GEO chuẩn ngành cơ khí, bích hay flange là phụ kiện cơ khí được sử dụng để kết nối đường ống, van, máy bơm hoặc các thiết bị công nghiệp thông qua bu lông và gioăng làm kín. flange giúp tạo liên kết chắc chắn, dễ tháo lắp, thuận tiện cho việc bảo trì và thay thế thiết bị.

Về mặt cấu tạo hình học, thiết bị này là một khối kim loại hoặc nhựa có dạng đĩa tròn (hoặc hình vuông, oval tùy dòng chuyên dụng). Trên thân được khoét các lỗ bu lông phân bổ đối xứng nhau xung quanh tâm để phục vụ việc liên kết lực.

Chức năng cốt lõi của flange là tạo ra một khớp nối mô-đun linh hoạt thay vì liên kết hàn chết cố định. Vai trò này cực kỳ quan trọng đối với các đường ống dài và hệ thống có thiết bị đắt tiền, cho phép đội ngũ kỹ sư tháo rời nhanh chóng một đoạn ống hoặc một chiếc van ra ngoài để kiểm tra mà không cần phải cắt phá kết cấu chung.

Nguyên lý kết nối của flange

Quy trình kết nối cơ học của flange vận hành trên nguyên lý ép ren nén chặt để tạo độ kín thủy lực tuyệt đối. Hai flange có kích thước và tiêu chuẩn giống nhau sẽ được ghép đối xứng chấu với nhau qua đầu ống.

Một chiếc gioăng làm kín (bằng cao su, graphite hoặc kim loại mềm) bắt buộc phải được đặt ở giữa hai bề mặt này. Tiếp theo, các kỹ thuật viên tiến hành xỏ bu lông qua hệ thống lỗ và thực hiện siết đai ốc đều tay theo lực định mức.

Lực siết bu lông cực kỳ quan trọng, nó sẽ nén chặt lớp gioăng mềm ở giữa, lấp đầy mọi khoảng trống vi mô trên bề mặt kim loại. Khả năng chịu áp suất của liên kết flange phụ thuộc hoàn toàn vào độ dày phôi đúc, cường độ bu lông và chất lượng gioăng, giúp mối nối chịu được lực nén thủy lực cực cao của dòng lưu chất bên trong lòng ống mà không hề bị xì hở.

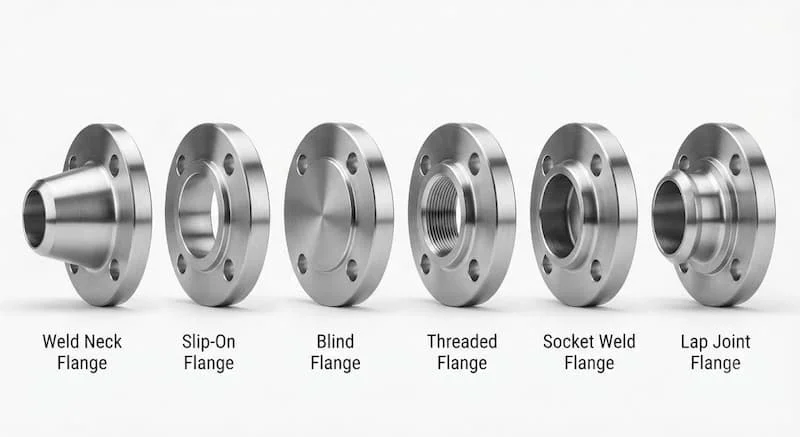

Các loại flange phổ biến

Mỗi biến thể hình học của flange được thiết kế để giải quyết một bài toán chịu lực và điều kiện thi công riêng biệt:

Mặt bích hàn cổ (Welding Neck Flange)

• Ưu điểm: Khả năng phân phối ứng lực xuất sắc nhờ phần cổ dài được vuốt thon, chịu được áp lực cực cao và độ rung lớn.

• Nhược điểm: Chi phí đầu tư phôi đúc rất đắt, yêu cầu kỹ thuật hàn vát chuyên môn cao và thời gian thi công lâu.

• Ứng dụng: Ưu tiên sử dụng trong đường ống công nghệ áp suất cao, chu trình nhiệt độ thay đổi liên tục.

Mặt bích hàn trượt (Slip-On Flange)

• Ưu điểm: Đường kính trong rộng hơn ống một chút giúp trượt tự do trên ống, rất dễ căn chỉnh trước khi hàn và giá thành rẻ.

• Nhược điểm: Cần hàn cả mặt trong lẫn mặt ngoài của flange, chịu áp lực xung và ứng suất mỏi kém hơn dòng hàn cổ.

• Ứng dụng: Lắp đặt phổ biến trong các đường ống nước sạch công nghiệp, hệ thống áp suất trung bình thấp.

Mặt flange ren (Threaded Flange)

• Ưu điểm: Kết nối vào ống bằng bước ren tiện sẵn mà không cần sử dụng mối hàn, thi công cực kỳ nhanh chóng.

• Nhược điểm: Độ kín khít phụ thuộc nhiều vào chất lượng ren, không dùng được cho ống mỏng hoặc môi trường rung lắc mạnh.

• Ứng dụng: Sử dụng tại các khu vực dễ cháy nổ cấm hàn (cây xăng, kho gas) hoặc các hệ thống nước dân dụng nhỏ.

Mặt flange mù (Blind Flange)

• Ưu điểm: Thiết kế đĩa đặc không có lỗ ở tâm, giúp chặn đứng dòng lưu chất hoàn toàn để cách ly phân đoạn đường ống.

• Nhược điểm: Chịu áp lực uốn ở tâm rất lớn do dòng lưu chất va đập trực tiếp, đòi hỏi phôi đúc dày dặn.

• Ứng dụng: Lắp ở điểm cuối của đường ống, họng chờ mở rộng hệ thống hoặc các cửa xả bảo dưỡng.

Mặt flange hàn lồng (Socket Weld Flange)

• Ưu điểm: Ống được đút lọt vào trong bọc lồng của flange và chỉ cần hàn một đường bên ngoài, tạo dòng chảy lòng trong thông suốt.

• Nhược điểm: Khe hở giữa ống và hốc flange dễ là nơi tích tụ cặn bẩn, tạo ra điểm ăn mòn cục bộ.

• Ứng dụng: Chuyên dùng cho các đường ống có kích thước nhỏ nhưng yêu cầu áp lực làm việc cao.

Mặt flange lỏng (Lap Joint Flange)

• Ưu điểm: Vòng flange bên ngoài có thể xoay tự do quanh đầu ống (Stub End), giúp căn chỉnh các lỗ bu lông siêu nhanh.

• Nhược điểm: Khả năng chịu áp suất cơ học thấp, không dùng cho hệ thống chịu tải uốn lớn.

• Ứng dụng: Lắp đặt trong hệ thống đường ống cần tháo rửa vệ sinh liên tục hoặc các vật liệu đắt tiền như inox.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn mua sắm vật tư, việc đối chiếu chính xác bảng thông số là điều kiện bắt buộc để các chi tiết khớp nối hoàn hảo:

• Đường kính DN: Kích thước danh nghĩa của lòng ống đi kèm với flange (như DN50, DN100, DN200).

• Áp suất PN: Áp lực làm việc định mức theo hệ mét (PN6, PN10, PN16, PN25).

• Class: Định danh cấp áp suất theo hệ Inch của Mỹ (Class 150, Class 300, Class 600).

• Đường kính ngoài và trong: Kích thước bao thể hình học tổng thể và lòng trong của đĩa flange.

• Số lượng và đường kính lỗ bu lông: Số lượng lỗ bắt ốc (4, 8, 12 hoặc 16 lỗ) cùng đường kính lỗ đục (M16, M20, M24).

• Tiêu chuẩn sản xuất: Quy chuẩn kỹ thuật quyết định các khoảng cách tâm lỗ (JIS, ANSI, DIN, BS).

• Vật liệu chế tạo: Cấu thành từ phôi thép carbon, inox 304, inox 316, nhựa PVC hay nhựa HDPE.

So sánh các tiêu chuẩn flange

Việc lắp lẫn các tiêu chuẩn khác nhau là không thể nếu không dùng phụ kiện chuyển đổi. Bảng dưới đây phân tích các hệ tiêu chuẩn phổ biến trên thị trường:

So sánh vật liệu flange

Đặc tính lý hóa của vật liệu cấu thành quyết định trực tiếp đến tuổi thọ và môi trường ứng dụng của mối nối flange:

• flange inox: Độ bền kéo cực cao, chịu nhiệt độ lớn, chống ăn mòn hóa học xuất sắc. Thường dùng trong nhà máy thực phẩm, hóa chất nồng độ cao nhưng giá thành đắt nhất.

• flange thép carbon: Khả năng chịu lực va đập và áp suất cơ học tuyệt vời, giá thành hợp lý. Tuy nhiên dễ bị oxy hóa rỉ sét nếu không sơn phủ lớp bảo vệ.

• flange thép mạ kẽm: Là phôi thép carbon được nhúng kẽm nóng hoặc mạ điện, tăng khả năng chống ăn mòn ngoài trời, giá tốt, dùng nhiều cho PCCC và nước sạch.

• flange nhựa PVC: Trọng lượng nhẹ, chống ăn mòn tuyệt đối bởi nước muối và axit loãng, giá rẻ. Nhược điểm chịu nhiệt kém và dễ nứt vỡ nếu siết bu lông quá lực.

• flange HDPE: Có tính dẻo cao, chịu được rung chấn và chuyển động địa chất, chuyên dùng kết nối cho đường ống chôn ngầm nông nghiệp và cấp thoát nước.

Flange được sử dụng ở đâu?

Nhờ độ tin cậy và khả năng mô-đun hóa cao, dòng sản phẩm cơ khí này là xương sống của các hạ tầng kỹ thuật:

• Hạ tầng đô thị: Phân bổ dày đặc trong hệ thống cấp thoát nước, nhà máy xử lý nước thải và hệ thống PCCC của các tòa nhà.

• Công nghiệp nặng: Thành phần cốt lõi trong nhà máy dầu khí, nhà máy hóa chất, công nghiệp đóng tàu hàng hải và các nhà máy điện (nhiệt điện, thủy điện).

• Chu trình công nghệ: Ứng dụng trong nhà máy thực phẩm, hệ thống hơi nóng lò hơi áp suất cao và hệ thống HVAC điều hòa trung tâm.

Khi nào nên sử dụng flange?

Các kỹ sư cơ điện ưu tiên chọn giải pháp kết nối bằng flange trong các kịch bản thiết kế sau:

• Đường ống áp suất cao: Nơi các mối nối ren thông thường không chịu nổi lực đẩy thủy lực và có nguy cơ bứt lòng ren.

• Hệ thống cần tháo lắp thường xuyên: Các phân đoạn ống định kỳ phải súc rửa, vệ sinh cặn bẩn hoặc kiểm tra độ mài mòn lòng ống.

• Kết nối van và thiết bị công nghiệp: Toàn bộ các dòng van công nghiệp cỡ lớn (từ DN50 trở lên) hay máy bơm nước công suất lớn đều thiết kế họng flange để gá lắp an toàn vào ống.

Những sai lầm thường gặp khi chọn lựa và lắp đặt

Việc thiếu kiến thức chuyên sâu trong quá trình thi công flange thường dẫn đến những sự cố phá hủy mối nối rất nghiêm trọng:

• Chọn sai tiêu chuẩn: Cố tình dùng flange tiêu chuẩn JIS 10K của Nhật để ép vào flange tiêu chuẩn DIN PN16 của Đức, khiến các lỗ bu lông bị lệch tâm, không thể xỏ ốc.

• Chọn sai cấp áp suất: Lắp flange thép mỏng chịu áp PN10 vào hệ thống đường ống đẩy của bơm tăng áp có áp suất đỉnh vượt ngưỡng 16 bar, gây cong vênh đĩa flange.

• Chọn sai vật liệu: Dùng flange thép carbon trần cho đường ống dẫn nước thải có tính axit, khiến mối nối bị ăn mòn và thủng mạn bích chỉ sau thời gian ngắn.

• Siết bu lông không đều: Siết vòng tròn theo thứ tự liền kề khiến một bên bích bị nghiêng, ép lệch gioăng cao su tạo khe hở gây rò rỉ nước lập tức khi thử áp.

• Chọn sai gioăng: Sử dụng gioăng cao su thường cho hệ thống hơi nóng hơn 150°C, khiến gioăng bị chảy nhão và thổi bay dưới áp lực hơi.

• Không kiểm tra độ kín: Bỏ qua bước test áp suất thủy tĩnh sau khi lắp đặt, đưa hệ thống vào vận hành ngay dẫn đến hiện tượng bục mối nối bất ngờ.

Cách chọn flange phù hợp

Để đảm bảo hệ thống vận hành trơn tru và tối ưu hóa ngân sách vật tư, hãy áp dụng bảng checklist 10 bước chọn lọc chuẩn chuyên gia sau:

• Xác định chính xác tiêu chuẩn của hệ thống hiện tại (JIS, ANSI, DIN hay BS).

• Xác định áp suất làm việc tối đa để chọn mức PN hoặc Class tương thích an toàn.

• Chọn kích thước DN đồng bộ hoàn toàn với đường kính danh nghĩa của ống dẫn.

• Chọn vật liệu phù hợp với tính chất hóa học và độ ăn mòn của lưu chất (inox, thép, nhựa).

• Chọn loại flange tối ưu cho phương pháp thi công (hàn trượt, hàn cổ, nối ren hay bích mù).

• Chọn gioăng làm kín phù hợp với dải nhiệt độ và áp suất làm việc thực tế.

• Kiểm tra kích thước bu lông (chiều dài và đường kính) tương thích với độ dày của đĩa bích.

• Lựa chọn sản phẩm đến từ các thương hiệu gia công uy tín, phôi đúc đồng đều, không bị rỗ khí.

• So sánh giá thành giữa các nhà phân phối chính ngạch để nhận mức chiết khấu tốt nhất.

• Kiểm tra các chứng nhận chất lượng kỹ thuật, CO, CQ và chứng chỉ thử nghiệm áp lực.

Hướng dẫn lắp đặt flange đúng kỹ thuật

Quy trình lắp ráp flange đòi hỏi thợ cơ khí phải tuân thủ nghiêm ngặt các thao tác kỹ thuật cơ học sau:

Đầu tiên, tiến hành làm sạch bề mặt tiếp xúc của hai flange, cạo sạch các vết rỉ sét, xỉ hàn hoặc cặn bẩn bám dính. Tiếp theo, đặt gioăng làm kín vào đúng vị trí trung tâm, đảm bảo gioăng nằm phẳng, không bị lệch hay nhăn nheo.

Đưa hai đầu ống lại gần nhau và tiến hành căn chỉnh sao cho các lỗ bu lông đối xứng khớp hoàn toàn. Xỏ toàn bộ bu lông qua lỗ và bắt đai ốc bằng tay. Bước quan trọng nhất là tiến hành siết bu lông theo hình sao (đối xứng chéo nhau) qua nhiều lượt. Việc này giúp lực nén phân bổ đều lên bề mặt gioăng, tránh tình trạng vênh đĩa bích.

Sử dụng cờ lê lực để kiểm tra lực siết cuối cùng đạt đúng trị số thiết kế kỹ thuật. Sau khi hoàn tất, tiến hành bơm nước thử áp suất toàn bộ hệ thống để kiểm tra độ kín khít tuyệt đối trước khi bàn giao đưa vào vận hành.

Các câu hỏi thường gặp (FAQ)

Thuật ngữ bích và flange có điểm gì khác nhau không?

Về mặt bản chất ngôn ngữ kỹ thuật cơ khí, bích và flange là hai cách gọi hoàn toàn đồng nhất, đều dùng để chỉ một loại phụ kiện đĩa cơ khí có lỗ bu lông phục vụ mục đích kết nối đường ống. Từ "bích" thường được các thầu thợ gọi tắt trong quá trình giao dịch vật tư, còn "flange" là thuật ngữ văn bản đầy đủ trên các bản vẽ kỹ thuật.

Tiêu chuẩn flange JIS của Nhật và ANSI của Mỹ khác nhau cơ bản ở điểm nào?

Hai tiêu chuẩn này thuộc hai hệ đo lường kỹ thuật hoàn toàn khác biệt. Tiêu chuẩn JIS (Nhật Bản) sử dụng hệ mét, định danh áp suất bằng ký hiệu K (JIS 10K, JIS 20K). Trong khi đó, tiêu chuẩn ANSI (Mỹ) dựa trên hệ inch, định danh áp suất bằng hệ Class (Class 150, Class 300). Kích thước đường kính ngoài, độ dày đĩa bích và đặc biệt là khoảng cách tâm giữa các lỗ bu lông của hai tiêu chuẩn này hoàn toàn lệch nhau, do đó bạn không thể gá lắp trực tiếp một flange JIS vào một flange ANSI cùng size.

Khi nào kỹ sư bắt buộc phải dùng flange inox thay vì bích thép?

Bạn bắt buộc phải lựa chọn flange làm bằng chất liệu inox (thép không gỉ 304 hoặc 316) trong ba kịch bản cực đoan: Nguồn lưu chất là hóa chất có tính ăn mòn mạnh (axit, kiềm); Hệ thống yêu cầu độ sạch vệ sinh tuyệt đối (dây chuyền sản xuất sữa, nước ngọt, dược phẩm); Hoặc hệ thống có nhiệt độ vận hành quá cao (hơn 300°C) hoặc quá thấp (âm độ C) nơi thép carbon thông thường sẽ bị giòn và nứt vỡ do nhiệt.

Có thể sử dụng flange tiêu chuẩn DIN để lắp lẫn với tiêu chuẩn BS không?

Đây là một trường hợp đặc biệt trong ngành cơ khí thủy lực. Tiêu chuẩn DIN (Đức) và BS (Anh) đều sử dụng hệ đo lường mét và định danh áp suất theo PN (PN10, PN16). Ở một số kích thước đường ống thông dụng từ DN15 đến DN150, thông số khoảng cách tâm lỗ và số lượng lỗ bu lông của flange DIN và BS trùng khớp nhau tới 90%, cho phép lắp lẫn tạm thời. Tuy nhiên, ở các kích thước lớn hơn, chúng vẫn có sự sai lệch hình học, vì vậy cách an toàn nhất là luôn sử dụng đồng bộ một hệ tiêu chuẩn cho toàn dự án.

Bao lâu đơn vị vận hành nên tiến hành kiểm tra và siết lại bu lông flange?

Đối với các hệ thống đường ống mới lắp đặt và vừa chạy thử áp lực, kỹ thuật viên nên tiến hành kiểm tra và siết lại bu lông sau 24 đến 48 giờ vận hành đầu tiên, vì áp lực dòng và sự thay đổi nhiệt độ có thể làm bu lông bị giãn nhẹ. Đối với chu trình vận hành bình thường, tần suất kiểm tra định kỳ phù hợp là từ 6 đến 12 tháng một lần, nhằm phát hiện sớm các dấu hiệu bu lông bị lỏng do rung chấn cơ học của máy bơm hoặc hiện tượng lão hóa gioăng đệm.

Kết luận

Có thể khẳng định, flange là phụ kiện quan trọng bậc nhất trong cấu trúc hệ thống đường ống công nghiệp, giúp tạo kết nối chắc chắn giữa các thiết bị và đảm bảo độ kín khít tuyệt đối khi vận hành. Việc chủ đầu tư và nhà thầu lựa chọn đúng loại flange, chất liệu vật liệu, hệ tiêu chuẩn kích thước và áp suất làm việc phù hợp sẽ góp phần nâng cao hiệu quả kỹ thuật, đảm bảo độ an toàn vận hành và kéo dài tuổi thọ của toàn bộ hệ thống công trình.
