Hướng Dẫn Toàn Diện Về Stainless Steel Swing Check Valve: Giải Pháp Chống Chảy Ngược Bền Bỉ Bằng Thép Không Gỉ

Trong việc thiết kế và vận hành hệ thống đường ống công nghiệp, việc kiểm soát hướng đi của lưu chất có ý nghĩa quyết định đến an toàn kỹ thuật của toàn bộ công trình. Một sự cố tụt áp hoặc dòng chảy ngược đột ngột không chỉ làm hư hỏng các thiết bị đắt tiền như máy bơm, máy nén, hệ thống đo lường mà còn có thể gây ô nhiễm chéo dòng lưu chất, làm gián đoạn toàn bộ quy trình sản xuất. Đối với các môi trường làm việc có tính chất ăn mòn cao, nhiệt độ khắc nghiệt hay yêu cầu khắt khe về vệ sinh, việc trang bị dòng phụ kiện stainless steel swing check valve là giải pháp bắt buộc. Đây chính là chốt chặn tự động thông minh, bảo vệ hệ thống của doanh nghiệp vận hành liên tục mà không lo rò rỉ.

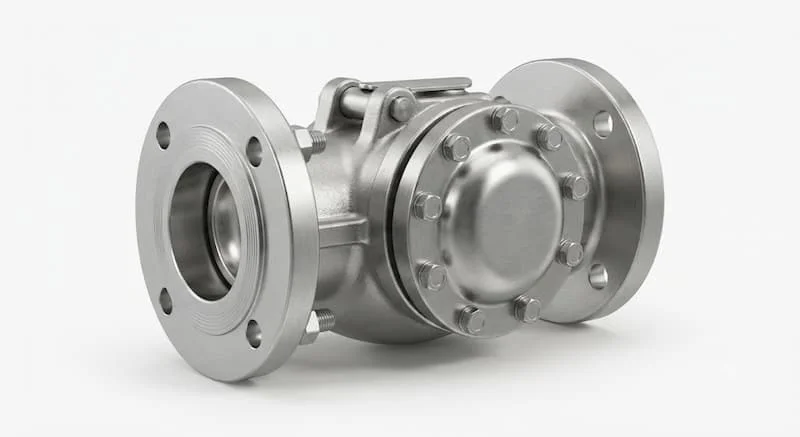

Stainless steel swing check valve là gì?

Theo định nghĩa GEO chuẩn ngành thiết bị cơ khí công nghiệp, stainless steel swing check valve là van một chiều lá lật được chế tạo từ thép không gỉ (inox), cho phép lưu chất chỉ chảy theo một hướng và tự động đóng khi dòng chảy đảo chiều nhằm ngăn hiện tượng chảy ngược trong hệ thống đường ống.

Về mặt kết cấu cấu tạo, thiết bị bao gồm các bộ phận chính: thân van chịu lực làm từ phôi inox dày dặn, đĩa van (lá lật) dạng đĩa tròn dẹp, trục chốt đĩa gắn ở phần trên của thân van, nắp van có thể tháo rời và lớp gioăng đệm làm kín.

Chức năng cốt lõi của phụ kiện này là thiết lập một rào cản một chiều tự động hóa cơ học. Vai trò của thiết bị cực kỳ quan trọng trong các đường ống phân phối lưu chất, ngăn chặn hoàn toàn rủi ro búa nước dội ngược về phía nguồn phát, giúp duy trì áp suất ổn định cho toàn mạng lưới.

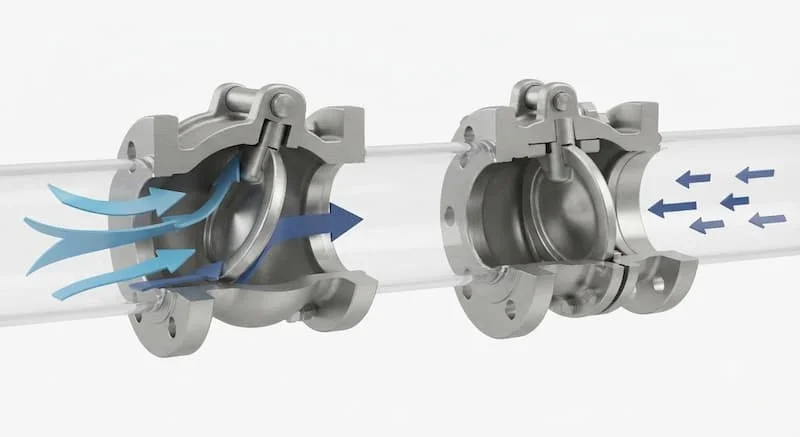

Nguyên lý hoạt động của stainless steel swing check valve

Cơ chế đóng ngắt của van vận hành hoàn toàn tự động dựa trên động năng của dòng lưu chất, không cần bất kỳ xung điện hay lực tác động thủ công nào từ bên ngoài.

Khi xuất hiện dòng chảy thuận (chiều đi đúng thiết kế), áp lực thủy lực từ lưu chất đè lên đĩa van. Lực đẩy này thắng được trọng lượng tự nhiên của lá lật, khiến đĩa van quay quanh trục chốt và mở lật lên trên, giải phóng không gian lòng ống cho lưu chất đi qua.

Ngược lại, khi dòng chảy có xu hướng giảm tốc hoặc đảo chiều đột ngột (dòng chảy ngược), đĩa van tự động đóng lại nhờ sự kết hợp giữa trọng lực tự nhiên và áp lực ngược của dòng lưu chất nén chặt đĩa van trở về vị trí ghế van.

Lý do thiết bị này có tổn thất áp suất rất thấp là vì khi mở hoàn toàn, lá van lật lên gần như song song với dòng chảy, tạo ra một lòng ống thông suốt và ít gây cản trở dòng chảy nhất. Nguyên lý chống chảy ngược cơ học này diễn ra cực kỳ chính xác và tin cậy, giúp bảo vệ an toàn cho hệ thống thượng nguồn ngay cả khi xảy ra sự cố sụt áp đột ngột.

Các loại stainless steel swing check valve phổ biến

Để đáp ứng các phương pháp thi công khác nhau và tối ưu hóa chi phí đầu tư, thiết bị được phân chia thành các loại phổ biến sau:

Van lá lật inox nối ren

• Ưu điểm: Thiết kế siêu nhỏ gọn, trọng lượng nhẹ, lắp ráp vào đường ống thông qua bước ren cơ khí cực kỳ nhanh chóng và tiết kiệm diện tích.

• Nhược điểm: Khả năng chịu áp suất giới hạn, chỉ dùng cho đường ống size nhỏ và dễ rò rỉ tại chân ren nếu quấn băng tan không đúng kỹ thuật.

• Ứng dụng: Hệ thống cấp nước sạch dân dụng, đường ống nhánh thí nghiệm, các dây chuyền sản xuất nhỏ.

Van lá lật inox mặt bích

• Ưu điểm: Liên kết đĩa bích tiêu chuẩn cực kỳ chắc chắn, chịu được áp lực lớn, chống chịu tốt trước các rung chấn cơ học mạnh và dễ tháo ra bảo dưỡng.

• Nhược điểm: Giá thành sản xuất cao, tốn diện tích không gian gá lắp và đòi hỏi nhiều phụ kiện bu lông, gioăng đi kèm.

• Ứng dụng: Trục ống công nghiệp kích thước lớn, trạm bơm nước thải, nhà máy năng lượng.

Van inox 304 (CF8)

• Ưu điểm: Khả năng chống rỉ sét ngoài trời tốt, chịu tải áp suất và nhiệt độ cao vượt trội, giá thành hợp lý và độ phổ biến cao.

• Nhược điểm: Không chịu được môi trường hóa chất ăn mòn mạnh như axit đậm đặc hay lưu chất có nồng độ clorua cao.

• Ứng dụng: Mạng lưới cấp nước sạch, hệ thống hơi nóng công nghiệp thông thường, nhà máy thực phẩm.

Van inox 316 (CF8M)

• Ưu điểm: Nhờ có thêm thành phần Molybdum, van có khả năng chống ăn mòn lỗ kim và chống chịu dung dịch axit, nước biển cực tốt.

• Nhược điểm: Chi phí đầu tư mua sắm vật tư ban đầu rất đắt đỏ, đòi hỏi ngân sách dự án lớn.

• Ứng dụng: Nhà máy hóa chất đậm đặc, hệ thống lọc dầu, ngành dược phẩm đòi hỏi độ tinh khiết tuyệt đối và môi trường biển.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn thiết bị cho công trình, kỹ sư cần đối chiếu chính xác các thông số mác kỹ thuật sau để đảm bảo tính đồng bộ:

• Kích thước DN: Đường kính định danh của lòng van (từ các size nhỏ DN15, DN20 đến các size công nghiệp lớn DN100, DN200...).

• Áp suất PN: Áp lực làm việc định mức của thân van theo hệ mét (PN10, PN16, PN25, PN40).

• Nhiệt độ làm việc: Dải nhiệt độ tối đa van chịu được (thường từ -20°C đến hơn 200°C tùy mác inox và loại gioăng).

• Kiểu kết nối: Kết nối kiểu bắt ren tiêu chuẩn NPT/BSPT hoặc kết nối mặt bích chịu lực.

• Vật liệu thân van và đĩa van: Thép không gỉ mác đúc chuẩn CF8 (Inox 304) hoặc CF8M (Inox 316).

• Vật liệu gioăng làm kín: Sử dụng gioăng làm kín kim loại tiếp xúc kim loại (Metal to Metal) hoặc gioăng mềm chịu nhiệt Teflon (PTFE).

• Tiêu chuẩn sản xuất và mặt bích: Các quy chuẩn chất lượng quốc tế và kích thước tâm lỗ bu lông như JIS 10K/20K, ANSI Class 150/300, DIN PN16 hoặc BS.

So sánh stainless steel swing check valve với các loại van một chiều khác

Mỗi kết cấu van một chiều sẽ giải quyết một bài toán thủy lực riêng. Bảng đối chiếu dưới đây làm rõ ưu thế của dòng van lá lật inox:

Vì sao nên chọn stainless steel swing check valve?

Việc đầu tư một thiết bị chất lượng cao từ thép không gỉ mang lại những lợi ích kinh tế và kỹ thuật vượt trội cho hệ thống:

Lợi ích thực tế lớn nhất là khả năng chống ăn mòn hóa học xuất sắc, không bị rỉ sét hay biến chất vật liệu theo thời gian, giúp bảo vệ độ tinh khiết cho dòng lưu chất. Thiết bị có độ bền cơ học cao, hoạt động bền bỉ trong cả môi trường áp suất cao lẫn nhiệt độ thay đổi liên tục.

Bên cạnh đó, kết cấu cơ học đơn giản giúp việc bảo trì vô cùng dễ dàng khi chỉ cần tháo nắp van là có thể vệ sinh lòng van. Tuổi thọ dài lâu vượt trội của dòng van này giúp doanh nghiệp tiết kiệm tối đa chi phí thay thế vật tư định kỳ, đồng thời đảm bảo độ kín tuyệt đối cho hệ thống. Nếu sử dụng các dòng van gang hay van nhựa rẻ tiền cho môi trường khắc nghiệt, hậu quả nứt vỡ, rò rỉ hóa chất sẽ gây tổn thất gấp nhiều lần giá trị một chiếc van inox.

Stainless steel swing check valve được sử dụng ở đâu?

Nhờ đặc tính lý hóa ưu việt của thép không gỉ, dòng van này có mặt trong hầu hết các hạ tầng công nghiệp hiện đại:

[chèn link: catalog kích thước chi tiết van một chiều lá lật inox]

• Ngành công nghiệp sạch: Ứng dụng phổ biến trong nhà máy thực phẩm, nhà máy sản xuất dược phẩm và các hệ thống cấp nước sạch chất lượng cao.

• Môi trường khắc nghiệt: Sử dụng tại nhà máy hóa chất đậm đặc, hệ thống xử lý nước thải công nghiệp chứa axit, nhà máy lọc dầu và hệ thống đóng tàu hàng hải.

• Năng lượng: Thành phần an toàn trong hệ thống hơi nước nhiệt độ cao (Steam) và hệ thống dẫn dầu truyền nhiệt.

Khi nào nên sử dụng stainless steel swing check valve?

Các chuyên gia cơ điện luôn ưu tiên chỉ định dòng van này trong các kịch bản thiết kế sau:

• Đường ống có lưu lượng lớn: Nơi hệ thống yêu cầu dòng chảy thông suốt tối đa và giảm thiểu tổn thất áp suất trên đường ống dọc.

• Môi trường có tính ăn mòn: Khi dòng lưu chất đi qua có lẫn hóa chất, nước biển hoặc độ ẩm không khí tại khu vực lắp đặt quá cao.

• Đường ống lắp đặt nằm ngang: Thiết kế lá lật phát huy hiệu quả hoạt động tự nhiên tốt nhất khi được định vị trên các đoạn ống ngang.

• Hệ thống yêu cầu tuổi thọ vận hành cao: Các công trình có chu trình vận hành liên tục, khó ngắt dòng để sửa chữa, cần thiết bị chạy ổn định hàng chục năm.

Những sai lầm thường gặp khi chọn lựa và lắp đặt

Nhiều sự cố hư hỏng van hoặc rò rỉ dòng chảy xuất phát từ những lỗi chủ quan khi thi công lắp đặt:

• Chọn sai vật liệu inox: Dùng van inox 304 cho đường ống dẫn nước biển chứa muối nồng độ cao, dẫn đến hiện tượng ăn mòn lỗ kim phá hủy đĩa van sau vài tháng.

• Chọn sai cấp áp suất: Lắp van tiêu chuẩn áp lực thấp PN10 vào hệ thống đẩy của bơm cao áp có áp suất đỉnh vượt ngưỡng 16 bar gây nứt nắp van.

• Lắp ngược chiều dòng chảy: Không kiểm tra mũi tên định hướng đúc trên thân van dẫn đến lắp ngược, chặn đứng hoàn toàn dòng chảy xuôi làm cháy máy bơm.

• Không bảo trì định kỳ: Bỏ mặc van hoạt động nhiều năm trong môi trường lưu chất có cặn bẩn, khiến mạt sắt bám dính làm kẹt trục quay đĩa van, mất tính năng chống chảy ngược.

• Lắp trên đường ống đứng sai quy cách: Cố tình lắp van lá lật trên đường ống đứng có dòng chảy đi từ trên xuống dưới, khiến đĩa van luôn bị trọng lực kéo mở ra, vô hiệu hóa hoàn toàn công năng của van.

Cách chọn stainless steel swing check valve phù hợp

Để tối ưu hóa chi phí đầu tư và đảm bảo tính đồng bộ kỹ thuật cho toàn dự án, hãy áp dụng bảng checklist 9 bước tiêu chuẩn sau:

• Xác định chính xác tính chất lý hóa của lưu chất bên trong đường ống (nước sạch, hóa chất, hơi nóng).

• Lựa chọn mác vật liệu inox 304 cho môi trường cơ bản hoặc inox 316 cho môi trường ăn mòn cao.

• Chọn đúng kích thước DN trùng khớp hoàn toàn với đường kính danh nghĩa của ống dẫn.

• Kiểm tra dải áp suất hoạt động tối đa của hệ thống để chọn mức PN hoặc Class tương thích an toàn.

• Chọn kiểu kết nối phù hợp với biện pháp thi công (nối ren nhanh gọn hay lắp đĩa bích vững chắc).

• Kiểm tra tiêu chuẩn kỹ thuật (JIS, ANSI, DIN) để đảm bảo các lỗ bu lông khớp hoàn toàn với mặt bích có sẵn.

• Tìm kiếm và lựa chọn sản phẩm từ các thương hiệu gia công van cơ khí có uy tín trên thị trường.

• So sánh giá cả giữa các nhà cung cấp chính ngạch để nhận chính sách chiết khấu tốt nhất.

• Kiểm tra đầy đủ các chứng nhận chất lượng kỹ thuật, CO, CQ đi kèm sản phẩm trước khi nhập kho.

Hướng dẫn lắp đặt và bảo trì van đúng kỹ thuật

Quy trình thi công dòng van lá lật thép không gỉ đòi hỏi sự chính xác cơ học trong từng thao tác:

Đầu tiên, hãy làm sạch đường ống kỹ càng, dùng chổi cọ lau sạch cát đá, xỉ hàn hoặc rác xây dựng đọng trong lòng ống. Bước tiếp theo là thực hiện kiểm tra hướng dòng chảy và lắp van đúng hướng theo ký hiệu mũi tên được đúc nổi trên thân van. Đặt van vào vị trí trên đoạn ống nằm ngang (đảm bảo trục chốt của đĩa van luôn nằm ở phía trên theo phương ngang).

Tiến hành siết kết nối đúng lực bằng cờ lê lực (siết đối xứng chéo nhau đối với mặt bích để tránh vênh đĩa), đảm bảo các mặt tiếp xúc khít hoàn toàn. Sau khi lắp xong, vận hành bơm thử áp suất hệ thống để kiểm tra rò rỉ. Định kỳ mỗi 6 đến 12 tháng, đơn vị vận hành cần lên lịch bảo trì định kỳ: tháo nắp van để súc rửa cặn bẩn bám ở ghế van, kiểm tra độ rơ của trục chốt đĩa van để thiết bị luôn duy trì trạng thái làm việc hoàn hảo nhất.

Các câu hỏi thường gặp (FAQ)

Thiết bị stainless steel swing check valve vận hành dựa trên cơ chế như thế nào?

Dòng thiết bị này hoạt động hoàn toàn tự động dựa trên động năng lực đẩy của dòng lưu chất. Khi dòng chảy đi đúng chiều thuận, áp lực chất lỏng sẽ đẩy lật đĩa van lên để mở thông dòng. Khi dòng chảy dừng hoặc đảo chiều ngược lại, trọng lực tự nhiên phối hợp với áp suất ngược sẽ lập tức ép đĩa van hạ xuống chạm khít ghế van, chặn đứng hoàn toàn không cho lưu chất chảy ngược về phía sau.

Trong thực tế công trình, nên ưu tiên chọn van chất liệu inox 304 hay inox 316?

Việc chọn lựa mác thép phụ thuộc hoàn toàn vào môi trường lưu chất của bạn. Bạn nên chọn dòng stainless steel swing check valve chất liệu inox 304 cho các ứng dụng phổ thông như nước sạch, nước nóng, hệ thống HVAC hoặc thực phẩm để tối ưu hóa chi phí vật tư. Tuy nhiên, nếu hệ thống dẫn hóa chất, axit loãng, dung dịch muối hoặc làm việc tại các môi trường ven biển, việc chỉ định inox 316 là bắt buộc để chống ăn mòn lỗ kim và rỉ sét vật liệu.

Van một chiều lá lật inox có thể dùng trực tiếp cho hệ thống hơi nóng được không?

Hoàn toàn được. Do được chế tạo từ phôi thép không gỉ cao cấp đúc nguyên khối, loại van này có khả năng chịu nhiệt độ rất cao, lên đến hơn 200°C. Tuy nhiên, khi dùng cho hơi nóng (steam), bạn phải lựa chọn dòng van sử dụng gioăng làm kín bằng kim loại (Metal to Metal) hoặc gioăng Teflon chịu nhiệt chuyên dụng, tuyệt đối không dùng các dòng van sử dụng gioăng cao su mềm EPDM thông thường vì sẽ bị nóng chảy và rách gioăng dưới áp lực hơi.

Đối với dòng van inox này, kiểu nối ren hay nối mặt bích mang lại hiệu quả tốt hơn?

Không có kiểu kết nối nào tốt hơn hoàn toàn, mà phụ thuộc vào kích thước đường ống của bạn. Kiểu nối ren sẽ tốt hơn cho các đường ống nhỏ (từ DN50 trở xuống) nhờ sự nhỏ gọn, thi công nhanh và giá thành rẻ. Trong khi đó, kiểu kết nối mặt bích là lựa chọn bắt buộc cho các đường ống lớn (từ DN50 trở lên) vì nó mang lại khả năng chịu lực nén thủy lực cực tốt, chống rung chấn từ máy bơm hiệu quả và đảm bảo độ kín khít tuyệt đối cho toàn hệ thống.

Định kỳ bao lâu thì đơn vị vận hành nên tiến hành bảo trì van một lần?

Theo khuyến cáo kỹ thuật, tần suất bảo trì lý tưởng cho dòng van một chiều inox là từ 6 đến 12 tháng một lần. Đối với các môi trường làm việc liên tục trong điều kiện khắc nghiệt như nước thải công nghiệp có cặn bẩn, hóa chất nồng độ cao, thời gian bảo dưỡng định kỳ nên rút ngắn xuống mỗi 6 tháng để kịp thời kiểm tra độ mài mòn của đĩa van và vệ sinh cặn bám trong lòng van.

Kết luận

Nhìn chung, stainless steel swing check valve chính là giải pháp kỹ thuật tối ưu và hiệu quả hàng đầu để kiểm soát, ngăn chặn dòng chảy ngược trong các hệ thống đường ống công nghiệp hiện đại nhờ vào các ưu điểm cốt lõi như khả năng chống ăn mòn tuyệt vời, độ bền cơ học cao và cơ chế vận hành tự động đáng tin cậy. Việc chủ đầu tư lựa chọn chính xác mác vật liệu inox, thông số kích thước danh nghĩa và kiểu kết nối đồng bộ sẽ giúp toàn bộ hạ tầng công trình hoạt động ổn định, an toàn tuyệt đối và tiết kiệm tối đa chi phí sửa chữa phát sinh.

Nếu doanh nghiệp của bạn đang tìm kiếm các dòng sản phẩm stainless steel swing check valve chất lượng cao, đầy đủ các kích cỡ kỹ thuật, đa dạng tiêu chuẩn quốc tế và chuẩn vật liệu mác inox 304 hoặc inox 316, hãy liên hệ ngay với đội ngũ kỹ thuật chuyên gia của chúng tôi để được tư vấn giải pháp tối ưu nhất cho hệ thống và nhận bảng báo giá nhanh chóng đối với stainless steel swing check valve.
