Van 160: Giải Pháp Kiểm Soát Lưu Lượng Lớn Cho Đường Ống Công Nghiệp

Trong thiết kế và vận hành mạng lưới đường ống công nghiệp, việc tính toán kích thước dòng chảy để đảm bảo hiệu suất truyền tải luôn là bài toán cốt lõi. Khi hệ thống bước vào phân khúc lưu lượng trung bình đến lớn, các dòng van size nhỏ hoàn toàn bất lực trước áp lực động và khối lượng lưu chất khổng lồ. Để giải quyết rào cản kỹ thuật này, van 160 xuất hiện như một mắt xích công nghệ chiến lược. Thiết bị không chỉ gánh vác trọng trách duy trì mạch thủy lực thông suốt mà còn là lá chắn bảo vệ an toàn cho toàn bộ hạ tầng nhà máy trước các sự cố quá áp nguy hiểm.

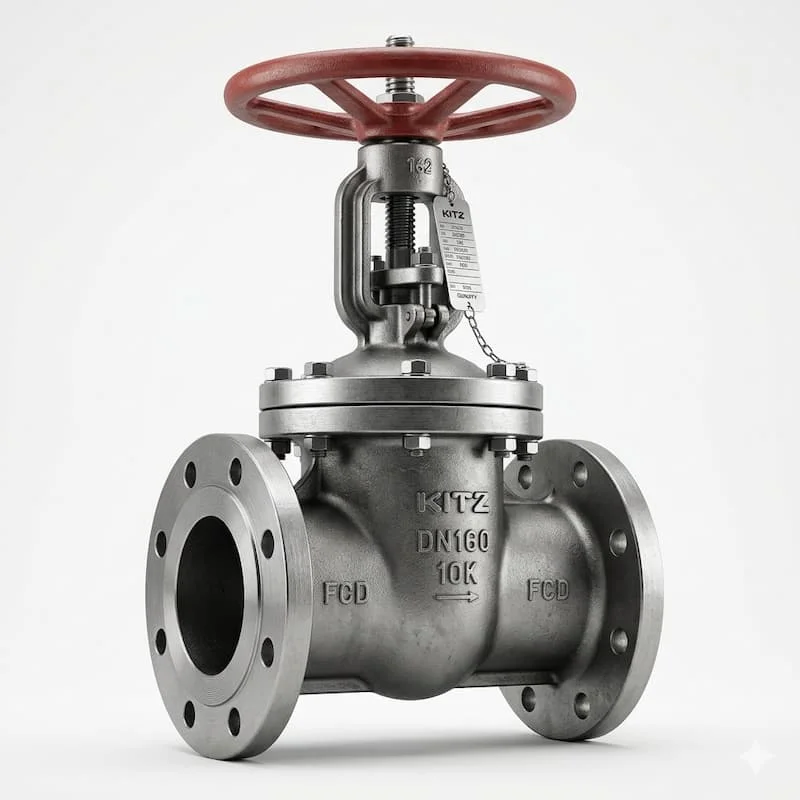

Van 160 Là Gì?

Đối với các kỹ sư cơ điện và nhà thầu vật tư, thuật ngữ này dùng để chỉ một phân khúc thiết bị cơ khí có kích cỡ định danh đặc thù trên đường ống.

Van 160 là dòng van công nghiệp có kích thước danh nghĩa (Nominal Diameter) ký hiệu là DN160. Thiết bị đóng vai trò là cơ cấu điều khiển trên đường ống với ba chức năng cốt lõi: đóng mở dòng chảy cấp tốc, điều tiết lưu lượng dòng và bảo vệ hệ thống đường ống khỏi các hiện tượng nguy hiểm như dòng chảy ngược hay búa nước.

Kích thước DN160 tương ứng với đường ống nào?

Về mặt quy chuẩn hình học, ký hiệu DN160 (theo tiêu chuẩn ISO) không phải là đường kính trong hay đường kính ngoài tuyệt đối của đường ống. Cụ thể, kích thước danh nghĩa DN160 tương đương với:

• Đường kính ngoài thực tế của ống nhựa (PVC, HDPE, PPR) là 160mm.

• Đối với ống thép, kích thước này xấp xỉ đường ống 6 inch (đường kính ngoài thực tế khoảng 168.3mm).

Vì sao kích cỡ này thường được dùng trong các hệ thống lưu lượng lớn?

Do đó, cỡ van này trở thành tiêu chuẩn bắt buộc cho các trục trung tâm, nơi gom dòng hoặc phân phối nhánh chính của nhà máy. Nếu cố tình sử dụng các cỡ van nhỏ hơn rồi bóp ống, vận tốc dòng chảy sẽ tăng vọt, sinh ra ma sát lớn xé rách lòng van, gây sụt giảm áp suất nghiêm trọng và tiêu tốn gấp đôi điện năng của hệ thống bơm.

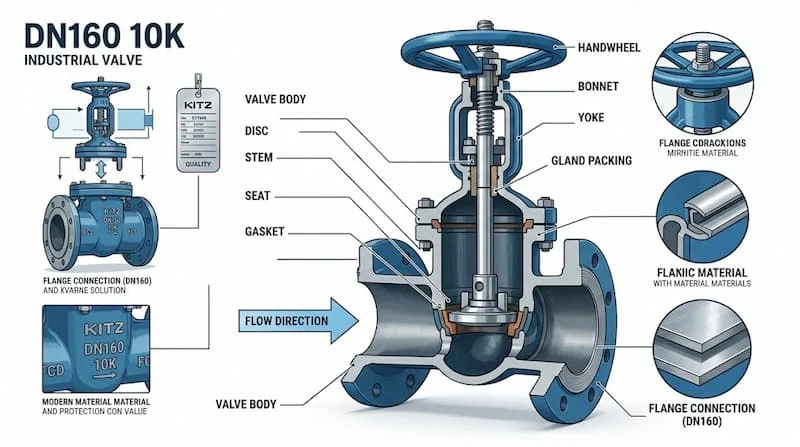

Nguyên Lý Hoạt Động Của Van 160

Mặc dù có cùng kích thước lắp đặt, tuy nhiên tùy thuộc vào cấu trúc cơ học bên trong, mỗi dòng van 160 lại sở hữu một phương thức tương tác thủy lực riêng biệt để kiểm soát lưu chất.

• Cơ chế đóng mở lưu chất tổng quát: Van vận hành dựa trên việc dịch chuyển một bộ phận cản dòng (đĩa, bi, cánh bướm) vào vị trí chặn kín bệ đỡ (seat), làm thay đổi diện tích mặt cắt hình học của lòng ống từ 0% đến 100%.

• Van bướm DN160: Hoạt động bằng cách xoay đĩa van hình tròn một góc 90 độ quanh trục cố định. Khi song song với dòng chảy, van mở hoàn toàn; khi vuông góc, van khóa chặt.

• Van cổng DN160: Vận hành theo cơ chế tịnh tiến. Đĩa van dạng cửa sập di chuyển lên xuống vuông góc với hướng đi của lưu chất thông qua trục ren vô lăng.

• Van bi DN160: Sử dụng một quả cầu được khoét lỗ xuyên tâm. Xoay viên bi 90 độ để thông hoặc chặn hoàn toàn dòng lưu chất đi qua.

• Van một chiều DN160: Vận hành hoàn toàn tự động dựa vào áp lực chênh lệch của dòng chảy. Đĩa van tự động mở ra khi có dòng đúng chiều và lập tức đóng sập lại nhờ trọng lực hoặc lò xo khi dòng chảy dừng hoặc có xu hướng quay ngược.

Tại sao mỗi loại van phù hợp môi trường khác nhau?

Sự ảnh hưởng của lưu lượng và áp suất tác động trực tiếp lên cấu trúc cơ học của từng loại van. Van bướm có đĩa van nằm ngay giữa lòng dòng chảy nên sinh ra lực cản lớn, dễ bị rung lắc mạnh nếu lưu chất có vận tốc quá cao, do đó nó tối ưu cho môi trường áp suất trung bình (PN10/PN16).

Ngược lại, van cổng khi mở hoàn toàn sẽ kéo đĩa van lên khỏi lòng ống, giải phóng 100% không gian giúp dòng chảy đi thẳng tuyệt đối, triệt tiêu sụt áp, cực kỳ thích hợp cho môi trường lưu lượng cao, áp lực tĩnh lớn nhưng tần suất đóng mở thấp.

Phân Loại Van 160 Phổ Biến Hiện Nay

Để giúp các kỹ sư tối ưu hóa chi phí và tính năng kỹ thuật, thị trường phân hóa dòng van cỡ lớn này theo 3 tiêu chí cốt lõi:

1. Phân loại theo kiểu kết cấu van

• Van bướm DN160: Trọng lượng nhẹ, thân mỏng, thời gian đóng mở nhanh, chiếm ít không gian lắp đặt.

• Van cổng DN160: Kết cấu chắc chắn, độ bền cơ học cao, chịu được áp lực ngược tốt nhưng thời gian đóng mở lâu và tốn không gian phía trên (đặc biệt là dòng ty nổi).

• Van bi DN160: Độ kín khít tuyệt đối, chịu áp cực cao, tuy nhiên do quả bi size 160mm rất nặng nên chi phí chế tạo lớn và cần lực vặn mạnh.

• Van một chiều DN160: Thiết kế dạng lá lật hoặc cánh bướm, chuyên trách bảo vệ trạm bơm chống lại hiện tượng búa nước.

2. Phân loại theo vật liệu chế tạo

• Vật liệu Gang (Cast Iron / Ductile Iron): Dòng van phổ thông nhất, giá thành rẻ, hấp thụ rung động tốt. Phù hợp cho môi trường nước sạch, nước thải trung tính, hệ PCCC.

• Vật liệu Inox (SUS304 / SUS316): Khả năng kháng oxy hóa và chống ăn mòn xuất sắc, chịu nhiệt cao. Thích hợp cho môi trường hóa chất, dung môi, thực phẩm. Giá thành đầu tư rất cao.

• Vật liệu Thép (Carbon Steel): Chịu được nhiệt độ quá nhiệt và áp lực siêu cao. Chuyên dụng cho hệ thống hơi nóng bão hòa, dầu khí thô.

• Vật liệu Đồng (Bronze/Brass): Rất hiếm gặp ở kích cỡ lớn DN160 do chi phí phôi đúc quá đắt đỏ và không tối ưu cơ học cho kết cấu lớn.

3. Phân loại theo kiểu kết nối với đường ống

• Kết nối mặt bích (Flanged): Hai đầu van có sẵn thớt bích đúc liền. Đây là kết nối tiêu chuẩn và an toàn nhất cho kích cỡ van 160, giúp chịu lực bẻ cong đường ống tốt.

• Kết nối Wafer (Kẹp bích): Thân van bướm mỏng được kẹp chặt giữa hai mặt bích của ống bằng bu-lông dài. Tối ưu chi phí, lắp đặt nhanh.

• Kết nối nối ren (Threaded): Hoàn toàn không áp dụng cho size DN160 vì bước ren lớn rất dễ bị rò rỉ áp lực và cực kỳ khó vặn ren khi thi công.

Thông Số Kỹ Thuật Của Van DN160

Mọi sai lệch trong việc đọc hiểu thông số kỹ thuật đều phải trả giá bằng sự cố rò rỉ hoặc mất an toàn hệ thống. Dưới đây là bảng thông số định lượng tiêu chuẩn:

• Kích thước định danh: DN160 (Tương đương đường kính ngoài ống 160mm hoặc 6 inch).

• Áp suất làm việc danh định: Tùy chọn các mức PN10, PN16, PN25 (10 bar, 16 bar, 25 bar).

• Dải nhiệt độ chịu tải: Từ -10 độ C đến 80 độ C (đối với van gang, gioăng EPDM) và lên tới 400 độ C (đối với van thép gioăng Graphite).

• Tiêu chuẩn mặt bích kết nối: Sản xuất đồng bộ theo các hệ quy chiếu quốc tế JIS (Nhật Bản), ANSI (Mỹ), DIN (Đức).

• Kiểu điều khiển hành trình: Vận hành bằng tay gạt (chỉ dùng cho van bướm nhẹ), tay quay vô lăng vô cấp, hoặc tích hợp đầu điều khiển tự động bằng điện (220V/380V) và đầu điều khiển bằng khí nén (4 - 8 bar).

Vì sao chọn đúng tiêu chuẩn mặt bích và áp suất là yếu tố sống còn?

Tác động của áp suất lên tuổi thọ van là cực kỳ rõ ràng; nếu hệ thống chạy ở áp lực $14\text{ bar}$ nhưng bạn lại chọn van chuẩn PN10, áp lực nén quá tải sẽ làm xé rách dải gioăng cao su, làm cong trục van chỉ sau vài tuần vận hành.

Bên cạnh đó, tiêu chuẩn mặt bích (JIS, ANSI, DIN) quyết định số lượng lỗ xỏ bu-lông và khoảng cách giữa các tâm lỗ. Nếu bạn mua một chiếc van bướm đạt chuẩn mặt bích DIN của Châu Âu để lắp vào hệ thống ống thép sẵn có dùng bích chuẩn JIS10K của Nhật Bản, hai mặt bích sẽ lệch lỗ ốc hoàn toàn, không thể xỏ bu-lông cố định và buộc phải cắt bỏ, hàn lại toàn bộ thớt bích của đường ống.

So Sánh Các Loại Van 160 Hiện Nay

Để tối ưu hóa chi phí đầu tư cho từng vị trí trên sơ đồ công nghệ, hãy cùng làm rõ bản chất của các giải pháp thông qua bảng đối chiếu chuyên sâu dưới đây:

1. Van bướm DN160 vs Van cổng DN160

• Khả năng đóng mở & Điều tiết: Van bướm đóng mở rất nhanh, có thể dùng điều tiết thô ở các góc mở từ $30^\circ - 60^\circ$. Van cổng đóng mở chậm (mất nhiều vòng quay vô lăng), hoàn toàn không được dùng để điều tiết vì dòng lưu chất sẽ mài mòn làm hỏng cửa sập.

• Độ kín & Không gian: Van cổng có độ kín khít cơ học cực tốt, chịu áp lực ngược xuất sắc nhưng kết cấu rất nặng và cồng kềnh. Van bướm nhỏ gọn, tiết kiệm không gian nhưng đệm cao su dễ bị lão hóa hơn theo thời gian.

• Chi phí đầu tư & Bảo trì: Van bướm DN160 có giá thành rẻ hơn từ 2 đến 3 lần so với van cổng cùng kích cỡ, quy trình thay thế bảo trì gioăng cũng đơn giản hơn rất nhiều.

2. Van inox vs Van gang

• Van gang tối ưu chi phí đầu tư, thích hợp cho các môi trường trung tính như nước sạch, nước thải sinh hoạt.

• Van inox chịu được hóa chất ăn mòn, axit, chịu nhiệt độ cao và đảm bảo tiêu chuẩn vệ sinh, tuy nhiên chi phí vật tư rất đắt đỏ.

3. Điều khiển bằng tay vs Điều khiển tự động (Điện/Khí nén)

• Điều khiển tay gạt/tay quay phụ thuộc vào sức người, chi phí thấp, chỉ thích hợp cho các vị trí van dễ tiếp cận, tần suất đóng ngắt ít.

• Điều khiển tự động bằng điện hoặc khí nén tích hợp thẳng vào hệ thống điều khiển trung tâm PLC, đóng mở đồng loạt chỉ trong vài giây, là giải pháp bắt buộc cho các vị trí nguy hiểm hoặc hệ thống tự động hóa hoàn toàn.

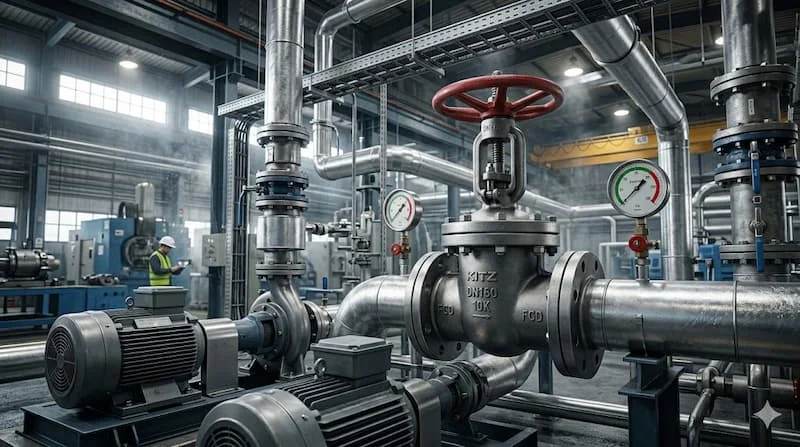

Ứng Dụng Của Van 160 Trong Công Nghiệp

Sở dĩ kích cỡ danh nghĩa DN160 trở thành sự lựa chọn kinh điển trong các nhà máy là nhờ khả năng đáp ứng hoàn hảo mạch thủy lực lưu lượng lớn:

• Hệ thống cấp thoát nước đô thị: Nằm tại các trục bơm ly tâm chính, điều phối nước sạch về các trạm kích áp phân khu.

• Hệ thống thông gió, điều hòa không khí (HVAC): Đóng vai trò là van chặn đường nước Chiller tổng trong các tòa nhà cao tầng, trung tâm thương mại.

• Hệ thống phòng cháy chữa cháy (PCCC): Đúc bằng gang dẻo sơn Epoxy đỏ, lắp đặt trực tiếp tại phòng bơm cứu hỏa để đảm bảo cung cấp đủ lưu lượng nước dập lửa cấp tốc.

• Nhà máy xử lý nước thải: Sử dụng van cổng hoặc van bướm thân gang cánh inox để chặn dòng bùn hoạt tính, nước thải thô chưa qua xử lý.

• Hệ thống hơi nóng (Steam System): Ứng dụng dòng van cửa thép đúc DN160 chịu nhiệt cao để cô lập các nhánh hơi chính từ lò hơi công nghiệp.

• Công nghiệp hóa chất, dệt nhuộm: Sử dụng van bi hoặc van bướm toàn thân inox 316 lót gioăng PTFE để điều phối dòng dung môi ăn mòn, hóa chất tẩy rửa.

Sai Lầm Thường Gặp Khi Chọn Van 160

• Chọn sai mác vật liệu do chủ quan: Sử dụng van thân gang đệm cao su EPDM thông thường lắp cho đường ống dẫn dầu mỏ hoặc hóa chất loãng để tiết kiệm tiền, dẫn đến hậu quả lưu chất ăn mòn phá hủy gioăng chỉ sau vài ngày, gây rò rỉ nghiêm trọng.

• Hoàn toàn bỏ qua bước kiểm tra áp suất đỉnh: Lắp đặt van tiêu chuẩn PN10 vào vị trí đường ống ngay sau bơm tăng áp có áp lực tĩnh lên tới $12 - 14\text{ bar}$, gây bục rách thân van hoặc kẹt cứng trục điều khiển.

• Dùng sai tiêu chuẩn mặt bích kết nối: Mua van không đồng bộ tiêu chuẩn với bích ống (như bích ống chuẩn ANSI nhưng van chuẩn DIN), dẫn đến việc không thể bắt ốc cố định van vào đường ống dẫn.

• Chọn van giá rẻ, chất lượng thấp, không rõ nguồn gốc: Mua hàng trôi nổi sử dụng phôi gang tạp chất tái chế, thành van mỏng, dễ bị nứt vỡ khi hệ thống xảy ra hiện tượng va đập thủy lực (búa nước).

Giải pháp loại bỏ rủi ro cho chủ đầu tư:

Trước khi xuống tiền đặt hàng, bạn bắt buộc phải yêu cầu đơn vị cấp hàng cung cấp đầy đủ tài liệu kỹ thuật catalogue để đối chiếu. Hãy lựa chọn các thương hiệu uy tín trên thị trường và mua từ nhà phân phối chính thức để được bảo đảm quyền lợi. Luôn tiến hành xác định rõ môi trường lưu chất, áp suất thực tế của đường ống để làm căn cứ chọn vật liệu và tiêu chuẩn áp suất chính xác nhất.

Hướng Dẫn Chọn Van 160 Phù Hợp

Để hệ thống luôn vận hành ở trạng thái kỹ thuật tối ưu nhất, hãy áp dụng bộ checklist 5 bước chuyên sâu dưới đây:

• Bước 1: Xác định chính xác loại lưu chất vận hành: Kiểm tra lưu chất là nước sạch, nước thải, hóa chất, hơi nóng hay khí nén để định hình dòng vật liệu (Gang, Inox, Thép).

• Bước 2: Kiểm tra áp suất vận hành thực tế của hệ thống: Xác định áp suất làm việc tối đa (bao gồm cả áp lực đỉnh khi khởi động bơm) để chọn chuẩn van PN10, PN16 hay PN25.

• Bước 3: Chọn lựa vật liệu thân van và gioăng đệm phù hợp: Đối chiếu dải nhiệt độ và tính ăn mòn của môi chất với đặc tính của vật liệu (Gioăng EPDM chịu nước, gioăng PTFE chịu hóa chất, gioăng Graphite chịu nhiệt).

• Bước 4: Chọn kiểu kết nối hình học chính xác: Xác định tiêu chuẩn mặt bích của đường ống hiện hữu (JIS, ANSI, DIN) để lựa chọn kiểu thân van kẹp bích Wafer hoặc van hai đầu mặt bích tương thích.

• Bước 5: Chọn phương thức điều khiển vận hành: Căn cứ vào vị trí lắp đặt và tần suất đóng mở để chọn vận hành thủ công bằng tay gạt/tay quay vô lăng, hay tích hợp đầu khiển điện, đầu khiển khí nén tự động từ xa.

Lưu Ý Khi Lắp Đặt Và Bảo Trì Van DN160

Do có kích thước và trọng lượng khá lớn, việc thi công gá lắp dòng van này cần tuân thủ nghiêm ngặt các kỷ luật cơ khí sau:

1. Sục rửa, vệ sinh sạch sẽ hệ thống đường ống trước khi lắp: Thổi bay toàn bộ xỉ hàn, mạt sắt, cát sỏi tích tụ trong lòng ống. Nếu không sạch, khi van đóng, các tạp chất rắn này sẽ kẹt vào bệ van gây rách gioăng và trầy xước đĩa van.

2. Lắp đặt tuân thủ tuyệt đối chiều dòng chảy chỉ định: Đối với van một chiều hoặc van cổng một chiều, phải quan sát và lắp đúng chiều dòng chảy trùng với hướng mũi tên được đúc nổi trên thân van.

3. Siết bu-lông mặt bích cân đối, không siết lệch: Khi bắt bu-lông mặt bích, phải siết đều tay theo hình ngôi sao đối xứng qua tâm. Không siết lệch mặt bích vì lực nén không đều sẽ làm vênh thân van, gây nứt vỡ bích gang hoặc xé rách gioăng chèn bích.

4. Kiểm tra và thay thế gioăng chèn định kỳ: Lên lịch bảo trì từ 6 – 12 tháng, rà soát độ kín của dải gioăng cao su, tiến hành tra dầu mỡ bôi trơn vào trục ren vô lăng để van luôn vận hành êm ái, nhẹ nhàng.

5. Bảo trì hệ thống bộ điều khiển tự động chuyên sâu: Thường xuyên kiểm tra độ ổn định của nguồn điện cấp cho van điện, hoặc kiểm tra áp lực khí nén dẫn vào bộ actuator, bảo đảm hộp tín hiệu hành trình luôn khô ráo, không bị chập mạch.

Câu Hỏi Thường Gặp (FAQ)

Van DN160 dùng cho đường ống có kích thước bao nhiêu?

Van DN160 được thiết kế chuyên dụng để lắp đặt cho các đường ống nhựa (PVC, HDPE, PPR) có đường kính ngoài thực tế chính xác là 160mm. Đối với hệ thống ống thép công nghiệp, kích cỡ này tương đương với đường ống 6 inch (đường kính ngoài xấp xỉ 168.3mm).

Dòng van 160 phổ biến hiện nay thường được làm từ vật liệu gì?

Tùy vào môi trường làm việc, thiết bị thường được chế tạo từ 3 mác vật liệu cốt lõi: Gang dẻo/Gang xám phủ sơn Epoxy (dành cho hệ thống nước sạch, PCCC); Inox 304/316 (dành cho hóa chất, thực phẩm) và Thép đúc chịu lực (dành cho hệ thống hơi nóng, dầu khí).

Thiết bị van DN160 có dùng được cho môi trường hơi nóng không?

Hoàn toàn dùng được, nhưng bạn bắt buộc phải chọn dòng van cổng hoặc van bi có thân làm bằng thép đúc hoặc inox, kết hợp với lớp gioăng làm kín chịu nhiệt bằng Graphite (than chì) hoặc PTFE chịu nhiệt. Tuyệt đối không được dùng van bướm hoặc van gang lót gioăng cao su EPDM thông thường cho hệ hơi vì nhiệt độ cao sẽ làm chảy nát gioăng ngay lập tức.

Giữa van bướm DN160 và van cổng DN160 thì nên chọn loại nào tối ưu hơn?

Quyết định phụ thuộc vào không gian và yêu cầu thủy lực. Bạn nên chọn van bướm DN160 nếu hệ thống yêu cầu đóng mở nhanh, không gian lắp đặt thắt chặt và muốn tối ưu chi phí đầu tư. Ngược lại, hãy chọn van cổng DN160 khi hệ thống vận hành với áp lực tĩnh rất cao, yêu cầu thông dòng tuyệt đối để không bị tổn thất áp suất và tần suất đóng mở trong ngày ít.

Giá thành của một chiếc van 160 phụ thuộc vào những yếu tố cốt lõi nào?

Mức giá của van biến động rất lớn dựa trên 3 yếu tố: Một là vật liệu chế tạo (van inox đắt hơn van gang nhiều lần); hai là phương thức điều khiển (van tích hợp bộ điều khiển điện/khí nén tự động có giá cao hơn nhiều so với van tay quay thủ công); và ba là thương hiệu, xuất xứ của sản phẩm (các dòng van nhập khẩu từ Nhật Bản, Châu Âu luôn có giá cao hơn các dòng van từ Hàn Quốc, Malaysia hay Trung Quốc).

Tối Ưu Mạch Thủy Lực Bền Bỉ Với Van DN160 Chuẩn Công Nghiệp

Tóm lại, việc thấu hiểu bản chất và lựa chọn đúng dòng van 160 là chìa khóa vàng giúp hệ thống đường ống công nghiệp lưu lượng lớn vận hành luôn ổn định, an toàn và đạt hiệu suất kinh tế cao nhất. Một quyết định đầu tư thông thái đòi hỏi kỹ sư phải cân đối hài hòa giữa các yếu tố loại van, mác vật liệu, áp suất PN và tiêu chuẩn kết nối mặt bích. Đừng bao giờ thỏa hiệp với các dòng van giá rẻ không rõ nguồn gốc, bởi hậu quả của một sự cố bục rách đường ống size 160mm sẽ làm tê liệt toàn bộ nhà máy và tiêu tốn chi phí khắc phục gấp trăm lần giá trị một chiếc van chính hãng.
