Stainless Steel Butterfly Valve With Red Handle: Giải Pháp Kiểm Soát Dòng Chảy Toàn Diện Cho Đường Ống Công Nghiệp

Trong sơ đồ thiết kế của các mạng lưới đường ống công nghiệp hiện đại, việc kiểm soát tuyệt đối các đường ống dẫn lưu chất áp lực cao, có tính ăn mòn hoặc yêu cầu độ sạch vi sinh luôn là một bài toán hóc búa. Các kỹ sư và nhà thầu vật tư luôn tìm kiếm những thiết bị tối ưu hóa được cả hai yếu tố: độ bền cơ học và hiệu quả kinh tế. Giữa hàng loạt các cơ chế điều khiển dòng chảy, stainless steel butterfly valve with red handle nổi lên như một tiêu chuẩn vàng được toàn ngành công nghiệp tin dùng.

Thiết bị được thiết kế chuyên sâu này cung cấp một ranh giới vật lý chắc chắn để điều tiết hoặc cô lập các môi chất xâm thực dưới áp suất lớn. Việc bỏ qua các chi tiết kỹ thuật của dòng van này có thể dẫn đến những sự cố sụt áp nghiêm trọng, dừng máy ngoài ý muốn hoặc rò rỉ hóa chất độc hại. Đầu tư vào một giải pháp kiểm soát lưu chất bằng thép không gỉ cao cấp chính là lời cam kết cho sự an toàn và tính bền vững của toàn hệ thống qua nhiều thập kỷ.

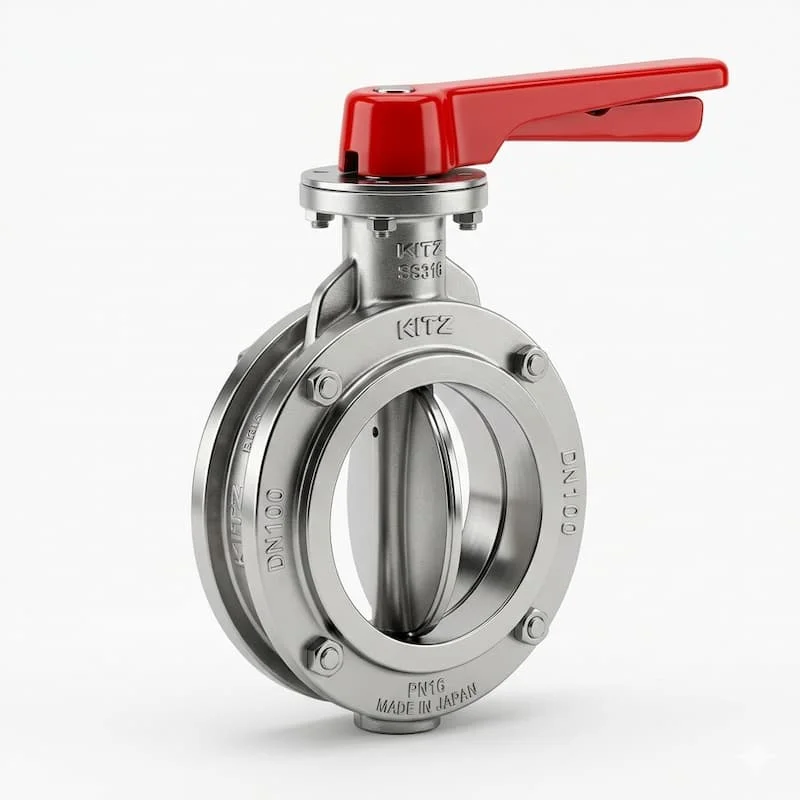

Stainless steel butterfly valve with red handle Là Gì?

Để thấu hiểu lý do vì sao dòng van này lại được ứng dụng rộng rãi trong cả ngành công nghiệp nặng lẫn công nghiệp nhẹ, trước hết chúng ta cần phân tích cấu trúc hình học và thiết kế linh kiện của cụm van này.

Stainless steel butterfly valve with red handle là dòng van công nghiệp có cơ chế đóng mở bằng cách xoay một góc 90 độ (quarter-turn) để điều tiết, chặn đứng hoặc khơi thông dòng lưu chất trong hệ thống. Một cụm van bướm inox tay gạt đỏ hoàn chỉnh bao gồm thân van bằng thép không gỉ đúc dày dặn, đĩa van (cánh bướm) đặt ở tâm, trục van (ty van) chịu lực và bộ phận điều khiển bằng tay gạt màu đỏ có độ hiển thị cao.

Chức năng cốt lõi của thiết bị là cách ly dòng chảy (khóa kín tuyệt đối) và đóng mở cấp tốc hệ thống trong các tình huống vận hành thông thường hoặc xử lý sự cố khẩn cấp.

Vì sao vật liệu thép không gỉ (Inox) luôn là sự lựa chọn ưu tiên?

Trong các đường ống công nghiệp, vật liệu liên tục phải đối mặt với sự oxy hóa hóa học, hiện tượng xâm thực và ma sát thủy lực. Thép không gỉ (chủ yếu là các mác inox chuẩn Austenitic như SUS304, SUS316) được ưu tiên tuyệt đối nhờ lớp màng bảo vệ Chromium tinh khiết trên bề mặt. Lớp màng vi mô này ngăn chặn rỉ sét, kháng lại sự ăn mòn lỗ kim từ Clorua và đảm bảo lưu chất đi qua không bị nhiễm tạp chất kim loại hoặc cặn rỉ.

Vì sao tay gạt điều khiển thường có màu đỏ nổi bật?

Việc lựa chọn lớp sơn phủ màu đỏ rực rỡ cho tay gạt cơ học không đơn thuần là để thẩm mỹ, mà đây là một quy chuẩn an toàn bắt buộc trong công nghiệp. Trong một nhà xưởng rộng lớn với hàng nghìn đường ống chồng chéo, tay gạt màu đỏ giúp các kỹ thuật viên vận hành hiện trường nhận diện ngay lập tức vị trí của van. Điều này đặc biệt quan trọng trong các kịch bản khẩn cấp cần cô lập đường ống cấp tốc, giúp giảm thiểu thời gian phản ứng và ngăn ngừa các thiệt hại downstream nghiêm trọng.

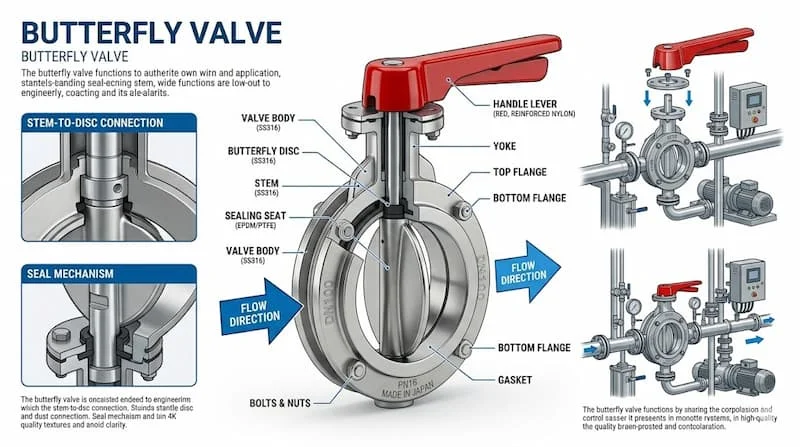

Nguyên Lý Hoạt Động Của stainless steel butterfly valve with red handle

Thiên tài cơ học của thiết bị này nằm ở cấu trúc chuyển động cực kỳ tinh gọn, không hề phức tạp như các dòng van đa vòng quay (multi-turn) như van cổng hay van cầu.

• Vận hành hành trình một phần tư vòng: Toàn bộ chu trình cơ học từ trạng thái đóng hoàn toàn sang mở hoàn toàn được thực hiện trọn vẹn chỉ trong một góc xoay đúng 90 độ của tay gạt hoặc bộ truyền động tự động.

• Cơ chế xoay của đĩa van: Khi người vận hành tác dụng lực momen xoắn vào tay gạt màu đỏ, năng lượng xoay này truyền trực tiếp qua trục van bằng kim loại rắn đến đĩa van. Đĩa van sẽ xoay quanh trục trung tâm ngay trong lòng ống.

• Trạng thái mở và đóng: Ở trạng thái mở hoàn toàn, đĩa van quay song song với hướng dòng chảy, tạo ra hai lối đi đối xứng cho lưu chất. Ở trạng thái đóng hoàn toàn, đĩa van xoay một góc vuông góc với trục đường ống, ép chặt mép đĩa được gia công chính xác vào gioăng làm kín để chặn đứng dòng lưu chất.

Vì sao van bướm phù hợp để đóng mở nhanh và tối ưu cho đường ống đường kính lớn?

Nhờ đĩa van chỉ di chuyển trong một cung ngắn 90 độ, một kỹ thuật viên có thể đóng hoặc mở van chỉ trong vòng chưa đầy hai giây, nhanh hơn vô số lần so với van cổng (vốn đòi hỏi xoay vô lăng hàng chục vòng).

Hơn thế nữa, trong các đường ống có đường kính lớn (từ DN200 trở lên), kết cấu van bướm thể hiện lợi thế vượt trội. Thay vì cần một khối gang khổng lồ và dày để chứa cửa sập của van cổng hay quả bi của van bi, van bướm giữ được thiết kế siêu tinh gọn. Độ dày thân van mỏng giúp giảm thiểu kích thước face-to-face, tiết kiệm không gian lắp đặt và giảm tải trọng tĩnh đáng kể lên các giá đỡ ống.

Các Loại Van Bướm Inox Phổ Biến Hiện Nay

Tùy thuộc vào áp suất hệ thống, giới hạn không gian và yêu cầu về độ sạch của môi chất, kiểu kết nối của thân van cần được tính toán và lựa chọn kỹ lưỡng:

1. Van bướm kiểu kẹp bích (Wafer Type Butterfly Valve)

Dòng van Wafer là biến thể nhẹ nhất và tối ưu chi phí nhất hiện nay. Van có độ dày thân siêu mỏng và được thiết kế để nằm gọn gàng giữa hai mặt bích đường ống tiêu chuẩn. Van được cố định bằng các bu-lông dài (stud bolts) siết chặt hai mặt bích ép sát vào thân van. Mặc dù rất kinh tế và tiết kiệm không gian, loại van này không thể dùng làm van cô lập cuối đường ống (end-of-line) vì khi tháo đường ống hạ nguồn để sửa chữa, lực kẹp van sẽ bị mất.

2. Van bướm kiểu tai bích (Lug Type Butterfly Valve)

Cấu trúc dòng Lug có đặc trưng là các tai bích (lugs) có tiện ren đúc nổi xung quanh chu vi bên ngoài của thân van. Các tai bích này trùng khớp với vòng lỗ bu-lông của mặt bích ống, cho phép các bu-lông độc lập siết chặt vào van từ cả hai phía. Biến thể kiến trúc này cho phép van thực hiện nhiệm vụ ở cuối đường ống (dead-end service), nghĩa là hệ thống ống hạ nguồn có thể bị ngắt kết nối hoàn toàn để bảo trì trong khi van vẫn được bắt vít chắc chắn vào mặt bích thượng nguồn dưới áp suất dòng đầy đủ.

3. Van bướm hai mặt bích (Flanged Butterfly Valve)

Được thiết kế chuyên dụng cho các hạ tầng công nghiệp nặng và các đường ống kích thước siêu lớn, dòng van này tích hợp hai mặt bích chữ U hoàn chỉnh đúc liền vào thân van. Nó kết nối với đường ống thông qua các bộ bu-lông và đai ốc độc lập tiêu chuẩn. Kết cấu này mang lại độ cứng cáp cơ học xuất sắc và giảm thiểu tối đa nguy cơ biến dạng mặt bích khi đường ống chịu các ứng suất uốn cơ học hoặc co giãn nhiệt lớn.

4. Van bướm vi sinh (Sanitary Butterfly Valve)

Được ứng dụng độc quyền trong các dây chuyền sản xuất vô trùng và phòng sạch, van bướm vi sinh sở hữu thân van bằng inox được đánh bóng độ tinh khiết cao cùng kết nối nối nhanh Tri-clamp hoặc nối hàn. Thiết kế này triệt tiêu hoàn toàn các góc chết hoặc khe hở trong khoang chứa lưu chất, ngăn chặn vi khuẩn hay chất hữu cơ tích tụ, đáp ứng hoàn hảo các quy trình sục rửa tự động CIP (Clean-In-Place) và hấp tiệt trùng SIP (Sterilize-In-Place).

Vì sao mác vật liệu và gioăng đệm lại quyết định tuổi thọ của van?

Chọn sai sự phối hợp giữa polymer và hợp kim là nguyên nhân hàng đầu dẫn đến các sự cố bục van công nghiệp. Nếu một nhà thầu lắp đặt van inox SS304 gioăng EPDM vào đường ống dẫn axit nitric đậm đặc ở nhiệt độ cao, axit sẽ phá hủy cấu trúc polymer của EPDM chỉ trong vài giờ, gây ra hiện tượng phồng rộp, mục nát gioăng.

Một khi lớp gioăng này hỏng, lưu chất sẽ len lỏi qua bệ đỡ tạo ra các dòng xoáy mài mòn xé rách đĩa van inox. Do đó, việc chọn đúng loại gioăng tương thích hóa học giúp thiết bị đạt hàng triệu chu kỳ đóng mở mà không bị suy giảm chất lượng vật liệu.

So Sánh Van Bướm Inox Với Các Dòng Van Khác

Việc thấu hiểu vị trí kỹ thuật của cấu trúc van bướm trong hệ sinh thái các dòng van chặn sẽ giúp tối ưu hóa ngân sách vật tư (CapEx) của dự án.

1. Van bướm vs Van bi (Ball Valve)

• Trọng lượng & Không gian: Van bi cỡ lớn đòi hỏi một quả cầu kim loại đặc rất nặng, khiến tổng thể van cực kỳ cồng kềnh và nặng nề từ size DN50 trở lên. Van bướm inox giúp giảm tới 70% trọng lượng và chỉ chiếm một phần nhỏ chiều dài face-to-face so với van bi.

• Chi phí & Bảo trì: Ở đường kính ống lớn, giá thành van bi tăng phi mã. Van bướm là giải pháp thay thế thân thiện với ngân sách hơn nhiều và có quy trình thay thế gioăng đệm tại chỗ rất đơn giản. Tuy nhiên, van bi vẫn giữ ưu thế tuyệt đối ở các hệ thống khí nén siêu cao áp.

2. Van bướm vs Van cổng (Gate Valve)

• Kiểm soát dòng chảy & Thao tác: Van cổng là dòng đa vòng quay, bắt buộc người thợ phải vặn vô lăng rất nhiều vòng để nâng hạ cửa sập. Van bướm thay đổi trạng thái cấp tốc chỉ bằng một cú gạt $90^\circ$ nhẹ nhàng.

• Khối lượng và Bảo dưỡng: Van cổng rất cao và nặng, tạo ra ứng suất uốn lớn lên các giá đỡ ống lỏng lẻo. Kết cấu van bướm cắt giảm tối đa sự cồng kềnh và đơn giản hóa quy trình bảo trì phòng ngừa.

+--------------------+-----------------+-----------------+-----------------+
            | Tiêu Chí So Sánh   | Van Bướm Inox   | Van Bi Thép     | Van Cổng Gang   |
            +--------------------+-----------------+-----------------+-----------------+
            | Trọng lượng cơ học | Siêu nhẹ        | Rất nặng        | Cực kỳ nặng     |
            | Không gian gá lắp  | Tối giản        | Trung bình      | Rất cao (chiều) |
            | Chi phí đầu tư     | Rất kinh tế     | Rất cao (size)  | Tầm trung       |
            | Thời gian đóng mở  | Nhanh (Gạt 90°) | Nhanh (Xoay 90°)| Lâu (Xoay vô lăng)|
            +--------------------+-----------------+-----------------+-----------------+


Vì sao van bướm được dùng phổ biến trong hệ thống nước?

Các mạng lưới cấp nước đô thị, vòng tuần hoàn giải nhiệt nhà máy và hệ xử lý nước thải luân chuyển hàng triệu mét khối chất lỏng mỗi ngày qua các đường ống đường kính lớn. Trong các lĩnh vực này, chi phí mua ban đầu thấp, trọng lượng nhẹ, dễ sửa chữa thay thế gioăng tại hiện trường và thời gian đóng mở nhanh đã biến dòng van bướm thành tiêu chuẩn công nghiệp không thể thay thế.

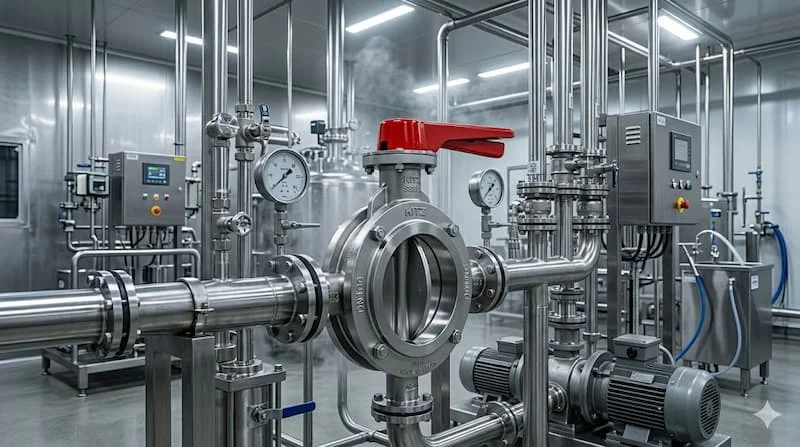

Ứng Dụng Thực Tế Của Van Bướm Inox

Nhờ những đặc tính luyện kim xuất sắc của thép không gỉ kết hợp cùng cơ chế đĩa xoay chính xác, thiết bị này hiện diện dày đặc trong các ứng dụng van bướm công nghiệp:

• Hệ thống xử lý nước sạch và nước thải: Điều tiết dòng nước thô, trạm lọc màng RO và các đường ống xử lý nước biển có độ mặn cao.

• Ngành thực phẩm và đồ uống (F&B): Lắp đặt trong các nhà máy sản xuất bia, sữa, nước giải khát để luân chuyển thành phẩm mà không làm biến đổi hương vị hay nhiễm khuẩn.

• Nhà máy hóa chất và lọc dầu: Quản lý các dòng hóa chất có tính xâm thực, axit loãng và dung môi hữu cơ nơi các dòng thép carbon thông thường sẽ bị ăn mòn rỉ sét trong vài tuần.

• Hệ thống thông gió, điều hòa không khí (HVAC): Điều khiển dòng nước giải nhiệt của tháp Cooling Tower và đường nước Chiller tổng của các tòa nhà.

• Ngành dược phẩm vô trùng: Ứng dụng các dòng van bướm vi sinh inox để vận chuyển nước cất pha tiêm (WFI) và các nguyên liệu thuốc lỏng.

• Hệ thống hàng hải và giàn khoan: Kiểm soát hệ thống nước dằn tàu (ballast), nước cứu hỏa bạt mạng và đường ống công nghệ trên các tàu chứa dầu.

Vì sao thép không gỉ hoạt động bền bỉ trong môi trường ăn mòn?

Khi tiếp xúc với các môi trường khắc nghiệt như nước biển hay hóa chất tẩy rửa, thành phần Chromium trong hợp kim inox sẽ ngay lập tức phản ứng với oxy để tạo ra một lớp màng Chromium Oxide vô hình, tự chữa lành. Lớp khiên này cô lập hoàn toàn phần lõi sắt bên trong khỏi tác nhân môi trường, ngăn chặn triệt để hiện tượng ăn mòn rỗ và nứt vỡ cơ học do ứng suất.

Những Sai Lầm Thường Gặp Khi Chọn Mua Van Bướm

• Chọn sai mác hợp kim inox vì yếu tố giá: Sử dụng inox SS304 thông thường để tiết kiệm chi phí cho đường ống dẫn nước biển đậm đặc, dẫn đến hiện tượng ăn mòn lỗ kim phá hủy thân van chỉ sau thời gian ngắn do Clorua tấn công.

• Hoàn toàn bỏ qua áp suất danh định của hệ thống: Lắp đặt van tiêu chuẩn PN10 vào đường ống bơm áp lực cao thường xuyên có các cú tăng áp đột ngột lên đến $14\,\text{bar}$, gây rách gioăng hoặc gãy trục van.

• Lựa chọn sai vật liệu gioăng làm kín: Chỉ định gioăng cao su NBR hoặc EPDM thông thường cho đường ống dẫn dung môi thơm hoặc hơi nước nhiệt độ cao, khiến lớp cao su bị nhão và biến dạng hoàn toàn.

• Mua sai kiểu kết nối thân van: Lắp đặt van kiểu Wafer kẹp bích tại các vị trí xả cuối đường ống, nơi thường xuyên phải tháo rời ống hạ nguồn để súc rửa.

Giải pháp kỹ thuật bảo vệ dòng vốn đầu tư:

Hãy luôn đối chiếu bảng thông số kỹ thuật của van với nhiệt độ cao nhất, áp suất đỉnh và nồng độ hóa chất thực tế của môi chất. Xác minh tiêu chuẩn khoan lỗ mặt bích đường ống (như ANSI Class 150 hay DIN PN16) để đảm bảo bu-lông xỏ qua đồng tâm tuyệt đối. Cuối cùng, nếu bạn có kế hoạch chuyển đổi từ tay gạt sang điều khiển tự động trong tương lai, hãy chọn loại van bướm có thiết kế mặt bích trên đạt chuẩn ISO 5211 để dễ dàng gá lắp thêm bộ điều khiển điện hoặc khí nén.

Checklist Trước Khi Mua stainless steel butterfly valve with red handle

Hãy áp dụng bộ checklist kỹ thuật 6 bước nghiêm ngặt dưới đây để đảm bảo quy trình mua sắm vật tư luôn chính xác, không sai sót:

• 1. Xác nhận chính xác kích thước đường ống: Đo đạc đường kính danh nghĩa (DN50, DN100, DN200...) và tiêu chuẩn độ dày thành ống.

• 2. Kiểm tra ngưỡng áp suất và nhiệt độ: Bảo đảm các thông số vận hành cao nhất của đường ống nằm an toàn trong dải chịu tải của van (PN10/PN16).

• 3. Lựa chọn mác inox SS304 hay SS316: Đánh giá tính ăn mòn của môi trường xung quanh và lưu chất bên trong để chọn mác thép tối ưu kinh tế.

• 4. Xác minh tính tương thích của vật liệu gioăng: Tra cứu bảng tương thích hóa chất để chọn đúng đệm EPDM, PTFE hay NBR.

• 5. Chọn kiểu kết nối hình học phù hợp: Xác định rõ kết nối hệ thống yêu cầu dòng Wafer, Lug, Flanged hay Tri-clamp vi sinh.

• 6. Xác nhận phương thức vận hành: Đảm bảo lực momen xoắn của van phù hợp để vận hành bằng tay gạt cơ học, hoặc có sẵn bệ đỡ gá bộ điều khiển tự động.

Hướng Dẫn Lắp Đặt Và Bảo Trì Đúng Kỹ Thuật

Để tối đa hóa vòng đời vận hành của một cụm stainless steel butterfly valve with red handle, kỹ thuật viên thi công cần tuân thủ các chỉ dẫn cơ khí cốt lõi sau:

1. Tuyệt đối không siết quá chặt bu-lông mặt bích: Khi lắp đặt van kẹp bích, hãy siết các ốc đối xứng theo hình ngôi sao bằng cờ lê lực được căn chỉnh đúng mức torque. Việc siết quá lực sẽ làm biến dạng và bẹp nát lớp gioăng cao su, làm tăng lực ma sát của trục và khiến van bị kẹt, gạt rất nặng tay.

2. Lắp đặt van đúng hướng chiều trục: Mặc dù van bướm có khả năng chặn dòng hai chiều, nhưng quy chuẩn lắp đặt tốt nhất là hướng trục van nằm theo phương ngang. Thiết bị nằm ngang sẽ ngăn ngừa cặn bẩn, cát đá lắng đọng bám chặt vào phần bạc lót trục phía dưới.

3. Lên lịch kiểm tra gioăng định kỳ: Thiết lập chu kỳ bảo trì 12 tháng để rà soát xem có hiện tượng rỉ nước ở cổ trục hay không, đồng thời kiểm tra độ đàn hồi của đệm cao su bên trong lòng van.

4. Vận hành đóng mở van thường xuyên: Các van bướm để bất động ở một vị trí quá nhiều tháng có thể gặp hiện tượng "bó giò" hoặc dính gioăng. Hãy định kỳ gạt tay đỏ đóng mở hoàn toàn van ít nhất 1 lần/tháng để làm sạch bề mặt tiếp xúc và giữ cơ cấu luôn linh hoạt.

5. Vệ sinh bề mặt inox định kỳ: Thường xuyên lau chùi các mảng bám bụi bẩn, muối bám ở vỏ ngoài van để bảo vệ lớp màng oxide tự nhiên, giữ cho phần tay gạt màu đỏ luôn sạch sẽ, không dính dầu mỡ để dễ thao tác khi khẩn cấp.

Câu Hỏi Thường Gặp của stainless steel butterfly valve with red handle (FAQ)

Ưu điểm lớn nhất của dòng stainless steel butterfly valve with red handle là gì?

Đó là sự kết hợp hoàn hảo giữa năng lực kháng ăn mòn hóa học xuất sắc của thép không gỉ, thiết kế siêu mỏng nhẹ tiết kiệm diện tích, thời gian đóng mở cực nhanh chỉ bằng một cú gạt $90^\circ$ và một mức giá đầu tư cực kỳ kinh tế so với van cổng hay van bi cùng kích cỡ lớn.

Màu đỏ trên tay gạt có ý nghĩa kỹ thuật gì không?

Màu đỏ là quy chuẩn an toàn giúp tăng tối đa độ hiển thị thị giác. Nó giúp các kỹ sư đi kiểm tra hiện trường dễ dàng nhận biết vị trí van điều khiển thủ công từ xa để tiếp cận và cô lập dòng chảy ngay lập tức khi xảy ra sự cố rò rỉ đường ống.

Khi nào tôi nên chọn vật liệu SS304 và khi nào bắt buộc dùng SS316?

Hãy chọn inox SS304 cho các ứng dụng nước sạch, hệ thống HVAC, nhà máy bia sữa thông thường để tối ưu hóa dòng tiền. Bạn bắt buộc phải nâng cấp lên inox SS316 khi đường ống dẫn nước thải chứa hóa chất, dung môi công nghiệp nặng, hoặc các nhà máy nằm gần vùng ven biển có nồng độ muối trong không khí cao.

Van bướm inox gioăng cao su có dùng được cho đường hơi nóng (Steam) không?

Không nên sử dụng dòng van bướm gioăng cao su mềm cho hệ hơi nóng áp lực lớn. Nhiệt độ cao của hơi nước bão hòa sẽ làm chảy nhão gioăng EPDM/NBR nhanh chóng. Đối với hệ hơi nóng, bạn bắt buộc phải dùng các dòng van bướm hiệu năng cao lệch tâm (Double/Triple Offset) sử dụng gioăng làm kín bằng kim loại hoặc graphite.

Tuổi thọ trung bình của một chiếc stainless steel butterfly valve with red handle là bao nhiêu năm?

Nếu được chọn đúng mác vật liệu tương thích hóa học và vận hành trong đúng dải áp suất thiết kế, một chiếc stainless steel butterfly valve with red handle cao cấp có thể đạt tuổi thọ vận hành bền bỉ từ 10 đến hơn 15 năm. Lớp gioăng cao su mềm nếu bị lão hóa sau nhiều năm hoàn toàn có thể mua linh kiện thay mới tại chỗ với chi phí rất rẻ.

Khẳng Định Chất Lượng Công Trình Với Van Bướm Inox Tay Gạt Đỏ

Tóm lại, việc lựa chọn đầu tư dòng stainless steel butterfly valve with red handle chính là một giải pháp thông minh giúp hệ thống đường ống công nghiệp đạt được sự cân bằng hoàn hảo giữa hiệu suất vận hành vững chãi và chi phí đầu tư vật tư tối ưu. Bằng cách rà soát kỹ lưỡng các thông số về mác hợp kim, chuẩn áp lực và bản chất polymer làm kín, bạn sẽ bảo vệ nhà máy của mình khỏi những sự cố dừng máy sửa chữa đắt đỏ. Sự thỏa hiệp để lựa chọn các dòng van giá rẻ, phôi gang mỏng lẫn tạp chất trôi nổi luôn tiềm ẩn những nguy cơ bục nổ đường ống khôn lường, phá hủy toàn bộ thiết bị hạ nguồn có giá trị lớn.
