Globe Valve KITZ: Giải Pháp Van Cầu Nhật Bản Kiểm Soát Lưu Lượng Toàn Diện

Trong các hệ thống đường ống công nghiệp hiện đại, việc kiểm soát và tinh chỉnh dòng lưu chất áp suất cao luôn là bài toán hóc búa đối với các kỹ sư cơ điện. Một sai số nhỏ trong quá trình điều tiết hơi nóng hay rò rỉ dung môi tại các vị trí xung yếu không chỉ làm giảm hiệu suất vận hành mà còn tiềm ẩn nguy cơ mất an toàn nghiêm trọng cho toàn bộ nhà máy. Để giải quyết triệt để vấn đề này, dòng sản phẩm van chữ ngã nổi lên như một tiêu chuẩn vàng được các chuyên gia kỹ thuật trên toàn thế giới tin dùng. Đến từ nền công nghiệp cơ khí chính xác hàng đầu châu Á, thiết bị này mang lại giải pháp quản lý lưu chất bền bỉ, an toàn và có độ chính xác gần như tuyệt đối.

Globe Valve KITZ Lạc Gì?

Đối với giới nhà thầu MEP và các kỹ sư vận hành đường ống, tên gọi này đại diện cho dòng van công nghiệp cao cấp phục vụ các yêu cầu kỹ thuật khắt khe.

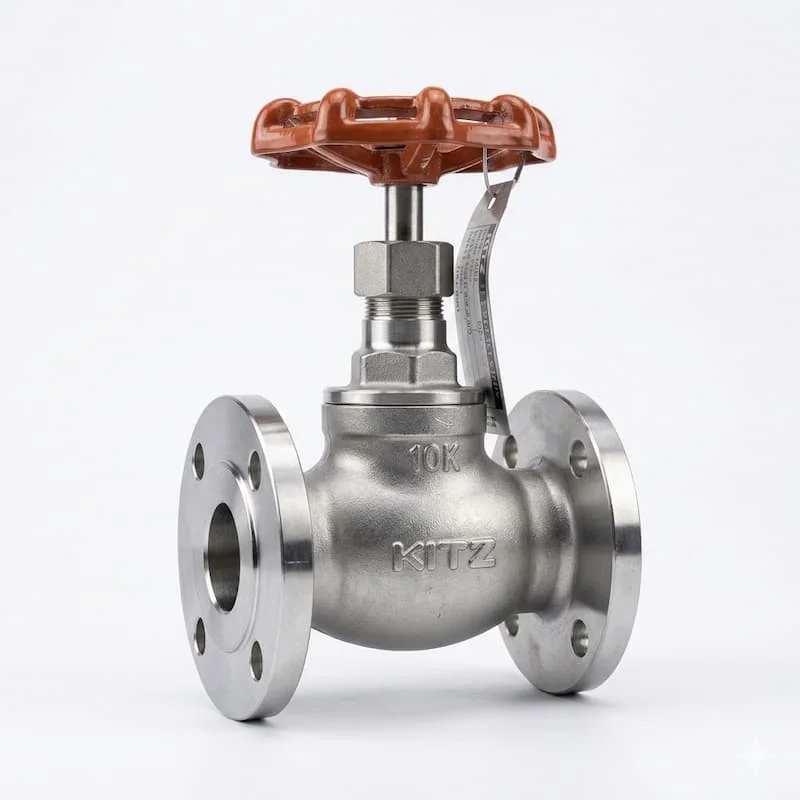

Globe valve KITZ là dòng van cầu (hay còn gọi là van chữ ngã, van yên ngựa) được nghiên cứu và chế tạo bởi thương hiệu KITZ Corporation – tập đoàn sản xuất van công nghiệp danh tiếng lâu đời của Nhật Bản. Thiết bị này được thiết kế chuyên dụng cho hai nhiệm vụ cốt lõi: đóng mở hoàn toàn và điều tiết lưu chất (dòng chảy) một cách linh hoạt trong hệ thống. Van sở hữu các đặc điểm cấu trúc rất đặc trưng như thiết kế thân cầu đối xứng, vách ngăn bên trong khiến dòng chảy đổi hướng chữ S khi đi qua van, mang lại khả năng điều tiết tốt vượt trội so với các dòng van chặn thông thường.

Vì sao van cầu phù hợp điều tiết lưu lượng và điểm khác biệt với Gate Valve?

Lý do van chữ ngã trở thành sự lựa chọn tối ưu cho việc điều tiết lưu lượng nằm ở khoảng cách dịch chuyển của đĩa van. Khi ty van xoay, khoảng cách giữa đĩa van và bệ đỡ (seat) thay đổi tỷ lệ thuận và đồng đều theo từng vòng ren. Điều này cho phép người vận hành dễ dàng căn chỉnh tỷ lệ lưu lượng chất lỏng hoặc chất khí đi qua theo ý muốn mà không lo đĩa van bị rung lắc mạnh.

Để thấy rõ giá trị chuyên sâu của thiết bị, chúng ta cần phân biệt rõ với van cổng (gate valve):

Về kết cấu: Van cổng sử dụng đĩa phẳng tịnh tiến vuông góc với dòng chảy, trong khi van cầu có đĩa nón hoặc đĩa phẳng di chuyển song song với hướng đi của dòng lưu chất tại vị trí vách ngăn.

Về chức năng: Van cổng chỉ được thiết kế cho nhiệm vụ đóng hoặc mở hoàn toàn. Nếu dùng van cổng để điều tiết, áp lực dòng chảy xiết sẽ liên tục va đập vào mép đĩa, gây ra hiện tượng mài mòn xói lẹm bề mặt làm kín, dẫn đến rò rỉ van chỉ sau một thời gian ngắn. Ngược lại, van cầu sinh ra để chịu áp lực tiết lưu nhờ đĩa van tiếp xúc đều quanh chu vi bệ đỡ.

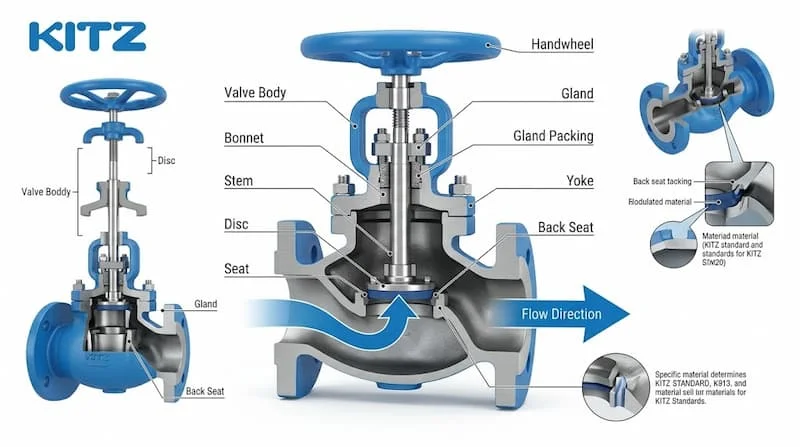

Nguyên Lý Hoạt Động Của van chữ ngã

Cơ chế điều khiển cơ học của dòng van này dựa trên sự phối hợp truyền động tịnh tiến tuyến tính để thay đổi diện tích mặt cắt hình học của dòng chảy.

Cơ chế đóng mở bằng đĩa van và ty van: Khi người vận hành xoay vô lăng (tay quay), trục van (ty van) có tiện ren sẽ xoay quanh đai ốc trên nắp van. Chuyển động xoay này biến thành chuyển động tịnh tiến lên xuống của đĩa van.

Chuyển động kiểm soát lưu lượng: Đĩa van dịch chuyển hướng về phía bệ đỡ cố định trên vách ngăn để thu hẹp hoặc mở rộng khoảng trống, giúp điều tiết dòng chảy chính xác theo nhu cầu phụ tải của hệ thống.

Chặn dòng tuyệt đối: Khi ty van ép chặt đĩa van xuống bệ đỡ hoàn toàn, dòng lưu chất sẽ bị chặn đứng, không thể rò rỉ qua vách ngăn.

Vì sao globe valve có tổn thất áp lớn hơn van bi và lợi thế của nó?

Một đặc tính thủy lực mà bất kỳ kỹ sư thiết kế nào cũng phải lưu ý: van chữ ngã luôn có tổn thất áp suất (áp suất sụt giảm sau van) lớn hơn nhiều so với van bi (ball valve) hoặc van cổng. Nguyên nhân là do cấu trúc vách ngăn chữ S buộc dòng lưu chất phải chuyển hướng đột ngột hai lần 90 độ bên trong thân van, sinh ra lực cản thủy lực và ma sát lớn.

Tuy nhiên, chính sự đổi hướng liên tục này lại mang lại một lợi thế công nghệ lớn. Lực cản thủy lực giúp triệt tiêu phần nào năng lượng xung kích của dòng chảy, làm giảm hiện tượng búa nước (water hammer) khi đóng van đột ngột. Hơn thế nữa, khoảng cách hành trình từ trạng thái đóng hoàn toàn đến mở hoàn toàn của van cầu ngắn hơn nhiều so với van cổng, giúp thợ vận hành tiết kiệm thời gian và công sức khi cần cô lập hệ thống cấp tốc.

Phân Loại van chữ ngã Phổ Biến

Để đáp ứng các dải nhiệt độ, áp suất và tính chất hóa lý khác nhau của môi chất, KITZ mang đến một hệ sinh thái phân hóa sâu sắc:

1. Phân loại theo vật liệu chế tạo

Vật liệu Đồng (Bronze/Brass): Thường chế tạo cho các size nhỏ nối ren, chịu nhiệt và chịu ăn mòn ở mức trung bình, giá thành hợp lý, phổ biến trong hệ nước sạch, khí nén nhẹ.

Vật liệu Gang (Cast Iron/Ductile Iron): Thân gang đúc dày dặn, chịu va đập tĩnh tốt, chuyên dụng cho các trục đường ống nước, HVAC tòa nhà quy mô lớn.

Vật liệu Thép (Carbon Steel): Khả năng chịu áp lực và nhiệt độ cực cao, không bị biến dạng cơ học trong môi trường quá nhiệt, thích hợp cho hệ thống lò hơi, dầu khí.

Vật liệu Inox (Stainless Steel - SUS304, SUS316): Độ tinh khiết vật liệu cao, kháng hóa chất ăn mòn tuyệt đối, bề mặt nhẵn bóng ngăn ngừa mảng bám, là lựa chọn số một cho ngành thực phẩm, hóa chất dược phẩm.

2. Phân loại theo tiêu chuẩn kết nối hình học

Kết nối nối ren (Threaded): Tiện ren tiêu chuẩn PT hoặc NPT, thi công gá lắp nhanh chóng, dùng cho ống size nhỏ dưới DN50.

Kết nối mặt bích (Flanged): Hai đầu thân van đúc sẵn thớt bích vững chãi, chịu được rung lắc cơ học mạnh, chống rò rỉ áp lực tĩnh xuất sắc, dùng cho cỡ ống từ DN50 trở lên.

Kết nối mối hàn (Socket Weld / Butt Weld): Thân van hàn chết vào đường ống, triệt tiêu hoàn toàn nguy cơ rò rỉ qua mối nối, chỉ chỉ định cho các hệ thống siêu cao áp.

3. Phân loại theo môi trường ứng dụng chuyên biệt

Hệ thống hơi nóng (Steam): Đòi hỏi van làm bằng gang dẻo, thép hoặc inox phối hợp gioăng graphit chịu nhiệt độ cao không bị co ngót.

Hệ thống nước / HVAC: Ưu tiên van đồng hoặc van gang lót đệm làm kín mềm để tối ưu chi phí đầu tư.

Hệ thống dầu / Khí nén: Yêu cầu độ kín khít tuyệt đối của đĩa van để chống thất thoát các phân tử khí nén nạp áp lực cao hoặc chất lỏng có độ nhớt.

Thông Số Kỹ Thuật Của van chữ ngã

Việc rà soát nghiêm ngặt các thông số định lượng dưới đây trên catalogue là bắt buộc để bảo đảm tính tương thích cơ khí khi đưa thiết bị vào bản vẽ:

Dải kích thước danh định: Từ DN15 – DN300.

Dải áp suất làm việc tiêu chuẩn: Tích hợp đa dạng các dải áp lực danh định bao gồm PN16, PN25, JIS10K, JIS20K, Class 150, Class 300.

Nhiệt độ vận hành thực tế: Trải dài từ -20 độ C lên đến 400 độ C (tùy thuộc vào sự phối hợp giữa mác vật liệu thân và gioăng).

Vật liệu gioăng đệm chèn (Gland Packing): Nhựa PTFE kháng hóa chất hoặc Graphite (than chì) chịu nhiệt độ cao vĩnh cửu.

Kiểu vận hành hành trình: Vận hành thủ công bằng tay quay vô lăng vô cùng nhẹ nhàng nhờ hệ ren trợ lực sâu.Giải thích chuyên sâu về tầm quan trọng của tiêu chuẩn áp suất và bích JIS:

Trong thủy lực học công nghiệp, nếu kỹ sư chọn sai áp suất thiết kế – ví dụ dùng van chịu áp JIS10K (10 bar) vào đường hơi nóng đỉnh áp lên tới 18 bar – áp lực nén quá tải sẽ lập tức xé rách lớp gioăng chèn cổ van, làm cong vênh ty van và gây bục nổ môi chất nguy hiểm.

Bên cạnh đó, tiêu chuẩn JIS (Japanese Industrial Standards) là hệ quy chiếu cơ khí cốt lõi của các dòng van Nhật Bản. Tiêu chuẩn này quy định chính xác đến từng dặm đường kính đường tròn định tâm, số lượng lỗ bu-lông và độ dày thớt bích. Việc chọn đúng chuẩn bích JIS10K hay JIS20K giúp van áp khít tuyệt đối vào mặt bích đường ống hàn sẵn. Nếu cố tình lắp lẫn lộn mặt bích tiêu chuẩn DIN (Châu Âu) vào van tiêu chuẩn JIS, các tâm lỗ bu-lông sẽ bị lệch nhau, không thể xỏ ốc cố định và gây rò rỉ kinh niên tại mối nối mặt bích.

So Sánh van chữ ngã Với Các Thương Hiệu Khác

Để giúp chủ đầu tư có cái nhìn khách quan về giá trị kinh tế cũng như chất lượng kỹ thuật, hãy cùng phân tích bảng đối chiếu thương hiệu dưới đây:

Insight kỹ thuật: Khi nào nhà thầu nên quyết định đầu tư thương hiệu KITZ?

Hãy ưu tiên chọn lựa globe valve KITZ khi hệ thống của bạn đòi hỏi tính an toàn và độ ổn định vận hành ở mức tối cao: các trục hơi nóng áp lực lớn của nồi hơi, hệ thống Chiller trung tâm của tòa nhà hạng A, hoặc các dây chuyền sản xuất hóa chất, dầu khí chạy liên tục 24/7 không được phép dừng máy. Chất lượng luyện kim đỉnh cao của Nhật Bản bảo đảm van không bị kẹt ty, rách đĩa sau nhiều năm vận hành tĩnh.

Ngược lại, nếu dự án của bạn chỉ yêu cầu các tính năng chặn nước thông thường ở các đường ống phụ, hệ thống tưới tiêu hoặc các gói thầu có ngân sách thắt chặt, việc lựa chọn các thương hiệu có mức giá thấp hơn như Wonil hoặc AUT sẽ là giải pháp tối ưu dòng tiền đầu tư ngắn hạn hiệu quả hơn.

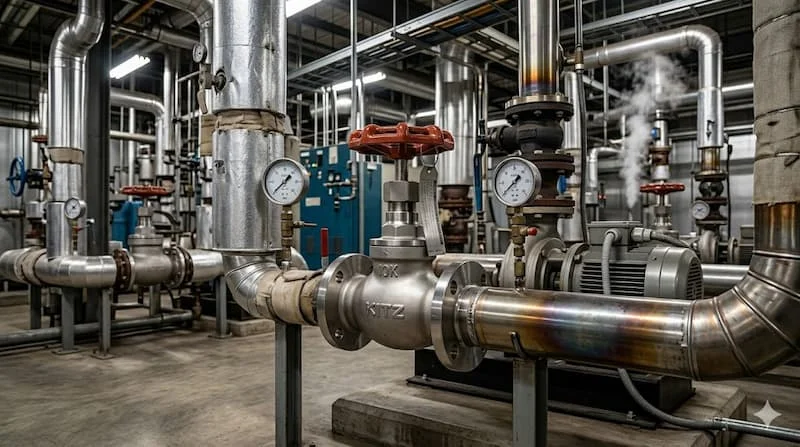

Ứng Dụng Của Globe Valve KITZ Trong Công Nghiệp

Sở dĩ dòng van cầu này trở thành biểu tượng trên các bản vẽ thiết kế cơ điện là nhờ tính đa năng và hiệu suất bảo vệ dòng chảy ưu việt:

Hệ thống hơi nóng (Steam System): Lắp đặt tại các đường ống dẫn hơi bão hòa từ nồi hơi đến các thiết bị công nghiệp, chịu nhiệt độ cao mà không bị rò rỉ cổ trục.

Hệ thống thông gió, điều hòa không khí (HVAC): Điều tiết lưu lượng nước nóng hoặc nước lạnh đi vào các bộ trao đổi nhiệt AHU, FCU để kiểm soát nhiệt độ phòng chính xác.

Nhà máy chế biến thực phẩm, bia rượu: Ứng dụng các dòng van cầu inox KITZ để quản lý dòng lưu chất vi sinh, bảo đảm không làm nhiễm bẩn hương vị sản phẩm.

Ngành công nghiệp dầu khí, hóa chất: Kiểm soát lưu lượng xăng dầu, dung môi hóa chất ăn mòn tại các viện lọc hóa dầu nhờ vật liệu thép đúc, inox tinh khiết.

Hệ thống lò hơi, nồi hơi trung tâm: Kiểm soát dòng xả đáy, dòng cấp nước bù áp cao áp cho các bồn chứa nhiệt năng.

Hệ thống cung cấp nước sạch, xử lý nước: Điều tiết áp lực nước tại các nhánh ống phân phối, ngăn ngừa hiện tượng búa nước phá hủy đường ống nhựa hạ nguồn.

Sai Lầm Thường Gặp Khi Chọn Globe Valve KITZ

Chọn sai mác vật liệu cấu thành: Sử dụng van cầu thân gang thông thường lót gioăng cao su lắp cho đường hơi nóng quá nhiệt, khiến gioăng bị chảy nát hoàn toàn, gây rò rỉ áp lực lớn, thổi bay nắp van nguy hiểm.

Chọn sai kích thước đường kính danh định DN: Lựa chọn kích thước van dựa thuần túy theo đường kính ống sẵn có mà không tính toán lưu lượng dòng chảy (Flow Rate), dẫn đến hiện tượng lưu lượng đi qua bị thiếu hụt nghiêm trọng do tổn thất áp của van cầu lớn.

Mua nhầm sản phẩm làm giả, làm nhái thương hiệu: Ham rẻ mua van từ các nguồn trôi nổi, không có giấy tờ kiểm định, mua phải hàng nhái đúc từ phôi gang tạp chất rất giòn, dễ bị nứt đôi thân van khi hệ thống lên áp.

Giải pháp kỹ thuật giúp bảo vệ tối đa lợi ích nhà thầu:

Để loại bỏ hoàn toàn các rủi ro kinh tế nêu trên, quý khách hàng bắt buộc phải kiểm tra kỹ chứng chỉ CO (Chứng nhận xuất xứ Nhật Bản hoặc các nhà máy chính thức của KITZ tại Thái Lan/Đài Loan) và CQ (Chứng nhận chất lượng kiểm định áp lực của hãng). Hãy lựa chọn các nhà phân phối uy tín, là đại lý ủy quyền chính thức có cam kết pháp lý rõ ràng. Khi nhận hàng tại công trường, hãy dùng kính phóng đại kiểm tra kỹ model và logo KITZ được đúc nổi sắc nét chìm sâu trên thân van, đối chiếu trọng lượng cân thực tế với tài liệu catalogue chính ngạch để bảo đảm sở hữu sản phẩm chuẩn 100%.

Hướng Dẫn Chọn Globe Valve KITZ Phù Hợp

Hãy áp dụng bảng checklist kỹ thuật chuyên sâu dưới đây trước khi tiến hành đặt hàng vật tư cho dự án:

Bước 1: Xác định chính xác tính chất hóa lý của lưu chất: Môi chất là hơi nóng, nước sạch, hóa chất ăn mòn hay khí nén để làm căn cứ chọn vật liệu van.

Bước 2: Rà soát ngưỡng áp suất đỉnh và nhiệt độ vận hành tối đa: Đảm bảo hệ thống vận hành nằm trong giới hạn an toàn của các chuẩn áp lực (JIS 10K/20K, PN16) và vật liệu gioăng (PTFE/Graphite).

Bước 3: Chọn lựa mác vật liệu thân van tương thích: Chọn van đồng cho hệ dân dụng nhỏ; van gang cho hệ nước/HVAC công nghiệp; van thép/inox cho hệ hơi nóng áp lực cao và hóa chất.

Bước 4: Quyết định chính xác kiểu kết nối cơ học: Chọn kết nối nối ren cho đường ống kích thước nhỏ dưới DN50; chọn kết nối mặt bích đạt chuẩn JIS/DIN đồng bộ cho đường ống lớn từ DN50 trở lên.

Bước 5: Xác định đúng kích thước danh định DN phù hợp thủy lực: Tính toán kỹ hệ số dòng chảy $Cv$ để chọn size van tối ưu, tránh hiện tượng nghẽn dòng hoặc dư thừa công suất lãng phí.

Lưu Ý Khi Lắp Đặt Globe Valve KITZ

Quy trình thi công gá ráp và bảo dưỡng định kỳ dòng van cầu cao cấp này đòi hỏi người thợ phải tuân thủ nghiêm ngặt các quy tắc cơ học:

Lắp đặt tuân thủ tuyệt đối hướng chiều dòng chảy chỉ định: Trên thân của mỗi chiếc van cầu KITZ luôn có một mũi tên đúc nổi. Bạn bắt buộc phải lắp đúng chiều dòng chảy đi vào từ phía dưới đĩa van và đi ra phía trên theo đúng hướng mũi tên. Nếu lắp ngược, áp lực dòng chảy sẽ liên tục ép ngược lên đỉnh đĩa van, làm ty van chịu lực uốn lớn, gây kẹt cứng và không thể khóa kín van.

Tuyệt đối không dùng van cầu để đóng mở quá nhanh: Bản chất van cầu có hành trình ren mịn để tinh chỉnh lưu lượng. Không dùng các thiết bị đòn bẩy trợ lực quá dài để cố tình siết hoặc vặn đóng mở van quá tốc độ, hành vi này sẽ làm cháy ren ty van hoặc vỡ đĩa nón bên trong.

Thực hiện quy trình kiểm tra gioăng chèn định kỳ: Theo thời gian, lớp gioăng chèn cổ van (Gland Packing) có thể bị mài mòn nhẹ dẫn đến rỉ nước hoặc rò hơi. Cần định kỳ siết nhẹ các ốc cổ van để ép chặt gioăng lại hoặc tiến hành thay thế gioăng định kỳ từ 6 – 12 tháng một lần.

Bảo trì, tra dầu mỡ định kỳ cho ty van và đĩa van: Thường xuyên tra mỡ chịu nhiệt vào phần ren hở của ty van, giúp thao tác xoay vô lăng luôn nhẹ nhàng, bảo vệ lớp ren trục khỏi bị oxy hóa bởi môi trường bên ngoài.

Câu Hỏi Thường Gặp (FAQ)

Thương hiệu globe valve KITZ chính hãng là của nước nào sản xuất?

Sản phẩm globe valve KITZ thuộc sở hữu độc quyền của tập đoàn KITZ Corporation, một thương hiệu sản xuất van công nghiệp có xuất xứ và lịch sử lâu đời đến từ Nhật Bản. Các sản phẩm của hãng được sản xuất tại hệ thống nhà máy hiện đại đặt tại Nhật Bản, Thái Lan hoặc Đài Loan dưới sự kiểm soát chất lượng khắt khe của các kỹ sư chính hãng.

Dòng van cầu KITZ có năng lực chịu nhiệt độ cao tốt không?

Có, van cầu KITZ có khả năng chịu nhiệt cực kỳ tốt. Đối với các phiên bản thân thép đúc hoặc inox phối hợp cùng gioăng làm kín bằng than chì (Graphite), thiết bị có thể vận hành ổn định bền bỉ ở dải nhiệt độ khắc nghiệt lên tới 350 độ C - 400 độ C.

Có nên ứng dụng globe valve KITZ cho hệ thống hơi nóng công nghiệp không?

Hoàn toàn nên dùng. Đây chính là môi trường ứng dụng thế mạnh cốt lõi của dòng van này. Cấu trúc thân cầu chữ ngã cùng chất lượng luyện kim đỉnh cao của Nhật Bản giúp van chịu được sự co giãn nhiệt liên tục của dòng hơi nóng (Steam), chặn đứng hiện tượng rò rỉ hơi gây thất thoát năng lượng.

Phương pháp phân biệt globe valve KITZ chính hãng Tây Ban Nha và hàng giả nhanh nhất?

Bạn cần quan sát kỹ bề mặt thân van: Hàng chính hãng có chữ KITZ cùng các thông số kỹ thuật (như 10K, 20K, mác vật liệu) được đúc nổi cực kỳ rõ ràng, sắc nét, không góc cạnh sần sùi. Thao tác xoay vô lăng thử nghiệm cho cảm giác rất mượt mà, ren trục mịn màng không bị sượng tay. Quan trọng nhất, sản phẩm phải được cung cấp bởi nhà phân phối có đầy đủ hóa đơn chứng từ, cấp kèm chứng chỉ CO/CQ chuẩn mã số định danh của nhà máy.

Mức giá của globe valve KITZ có đắt hơn nhiều so với van Trung Quốc không?

Có, dòng van cầu của KITZ phân khúc cao cấp có mức giá thành đầu tư ban đầu cao hơn đáng kể so với các dòng van phổ thông xuất xứ Trung Quốc. Tuy nhiên, xét về hiệu quả kinh tế lâu dài, van KITZ mang lại giá trị vượt trội nhờ tuổi thọ cao gấp 4 - 5 lần, triệt tiêu hoàn toàn chi phí dừng máy sửa chữa hệ thống và nguy cơ mất an toàn cháy nổ, giúp nhà máy vận hành liên tục ổn định ra đơn hàng đều đặn.

Khẳng Định Chất Lượng Công Trình Với Van Cầu KITZ Nhật Bản

Tóm lại, việc lựa chọn đầu tư sản phẩm globe valve KITZ chính là lời cam kết vững chắc cho tính an toàn, độ bền bỉ và hiệu suất vận hành đỉnh cao của hệ thống đường ống công nghiệp. Sở hữu những thế mạnh công nghệ không thể phủ nhận như độ kín tốt, khả năng điều tiết chính xác lưu lượng dòng chảy và độ bền cao thách thức thời gian, dòng van cầu Nhật Bản này luôn là tấm khiên bảo vệ vững chắc cho các môi trường khắc nghiệt như hệ thống hơi nóng, HVAC và mạng lưới công nghiệp áp suất cao. Hãy bảo vệ dòng vốn và uy tín kỹ thuật của bạn bằng cách chọn mua đúng model van và tiêu chuẩn bích phù hợp cho công trình của mình.
