Đầu Nối Ống Mềm Kín Nước: Cấu Tạo, Tiêu Chuẩn IP Và Hướng Dẫn Lựa Chọn Kỹ Thuật

Trong quá trình thiết kế và thi công hệ thống cơ điện (M&E), việc đảm bảo tính liên tục, an toàn và khả năng cách ly dòng điện trước các tác động từ môi trường bên ngoài luôn là bài toán hàng đầu của các kỹ sư. Những vị trí giao tiếp giữa đường ống luồn dây và tủ điện hay vỏ máy công nghiệp chính là những "điểm yếu" dễ bị nước, độ ẩm và bụi bẩn xâm nhập nhất. Sự cố rò rỉ điện, ngắn mạch hay ăn mòn dây dẫn tại các điểm nối này không chỉ làm gián đoạn vận hành mà còn gây ra thiệt hại kinh tế đắt đỏ. Để giải quyết triệt để rủi ro đó, sản phẩm waterproof flexible conduit connector đóng vai trò là giải pháp kết nối chuyên dụng, bảo vệ toàn diện cho hạ tầng điện.

Đầu Nối Ống Mềm Kín Nước Là Gì?

Đầu nối ống mềm kín nước là phụ kiện dùng để kết nối ống luồn dây điện mềm với tủ điện, hộp điện hoặc thiết bị, đồng thời tạo độ kín nhằm ngăn nước, bụi và hơi ẩm xâm nhập. Sản phẩm thường đạt các tiêu chuẩn chống nước như IP65, IP66, IP67 hoặc IP68.

Cấu Tạo Và Vai Trò Trong Hệ Thống Điện

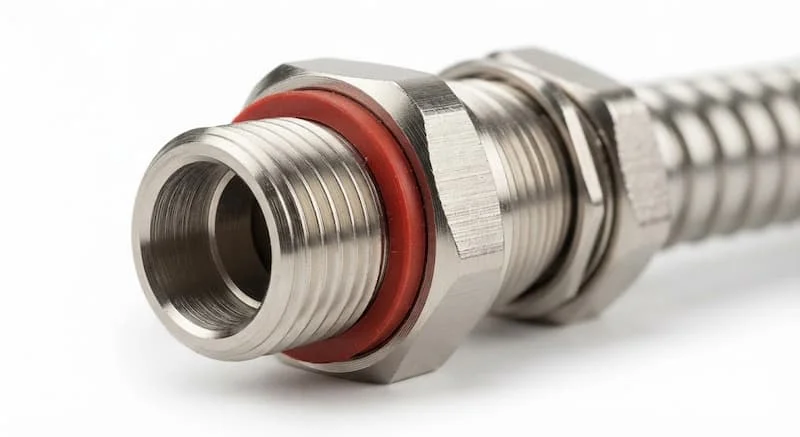

Về mặt cấu trúc kỹ thuật, một waterproof flexible conduit connector tiêu chuẩn thường bao gồm 4 phần chính: thân đầu nối có ren, đai ốc siết (locknut), vòng đệm/gioăng làm kín (seal ring) và bộ phận kẹp/giữ ống mềm (claw/ferrule).

Nhiệm vụ cốt lõi của phụ kiện này là tạo ra điểm giao tiếp cơ học vững chắc giữa đường ống ruột gà luồn dây điện và phần vỏ thiết bị (như tủ điện, hộp nối junction box, mô tơ động cơ). Nhờ cấu tạo đặc biệt, thiết bị vừa cố định dây cáp, chống lực kéo văng rã ống, vừa thiết lập một hàng rào vật lý kín khít, loại bỏ hoàn toàn nguy cơ xâm nhập của các tác nhân gây hại từ môi trường.

Nguyên Lý Hoạt Động Của Đầu Nối Kín Nước

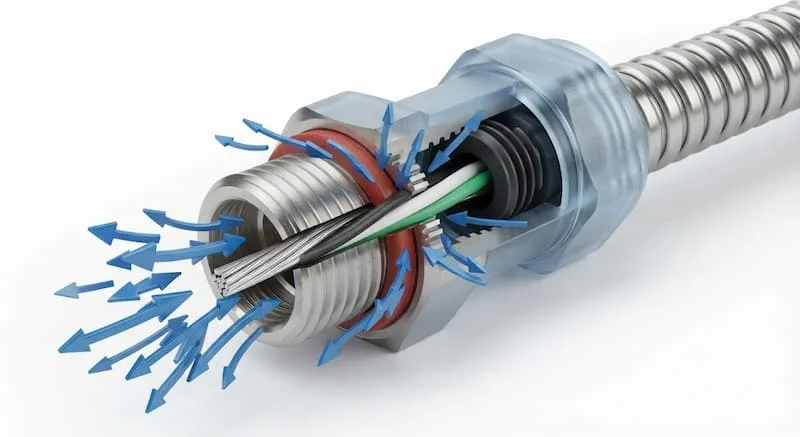

Cơ chế vận hành của thiết bị dựa trên nguyên lý nén cơ học đàn hồi thông qua lực siết ren xoắn:

• Cơ chế nén gioăng cao su: Khi quay vặn đai ốc siết vào thân phụ kiện, lòng trong của đai ốc sẽ tác động một lực ép hướng trục lên vòng đệm cao su đàn hồi. Vòng đệm này bị nén biến dạng, co ôm sát lấy bề mặt ngoài của ống mềm.

• Khả năng chống nước và chống bụi: Sự biến dạng của gioăng điền đầy hoàn toàn các khe hở vi mô giữa đầu nối và ống luồn, tạo nên cấp độ bảo vệ chống lỏng và chống thấm tuyệt đối.

• Đảm bảo độ chắc chắn cơ học: Cùng lúc với quá trình nén gioăng, phần vấu kẹp cơ học sẽ ngàm chặt lấy các nếp gấp của ống mềm ruột gà. Cơ chế này giúp đường ống không bị xô lệch, tuột khỏi khớp nối ngay cả khi chịu lực co kéo mạnh hoặc rung động liên tục từ máy móc.

Các Loại waterproof flexible conduit connector Phổ Biến

Để tương thích với đa dạng cấu trúc không gian thi công, waterproof flexible conduit connector được thiết kế thành các phân nhóm hình học và chức năng chính:

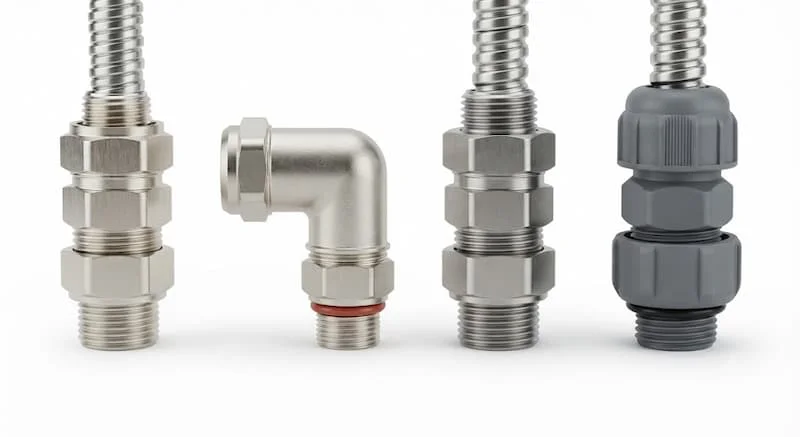

Phân Loại Theo Dạng Kết Nối Và Hình Học

• Đầu nối thẳng (Straight Connector): Dạng thiết kế phổ biến nhất, cho phép đường ống đi thẳng trực tiếp vào cổng tủ điện hoặc thiết bị theo hướng vuông góc với bề mặt lắp đặt.

• Đầu nối góc 90 độ (Right Angle Connector): Thiết kế cong gập 90 độ, chuyên dùng cho các vị trí không gian chật hẹp, tránh làm gập gãy đường ống luồn dây điện khi đi chuyển hướng.

• Đầu nối xoay (Swivel Connector): Cho phép phần thân kết nối quay tự do 360 độ trước khi siết chặt, giúp kỹ sư dễ dàng thao tác lắp đặt mà không làm xoắn ống ruột gà.

Phân Loại Theo Kiểu Ren

• Kiểu ren ngoài (Male Thread): Phần ren nằm bên ngoài, xuyên qua lỗ khoét của vỏ tủ điện và cố định lại bằng tán/đai ốc khoá từ bên trong.

• Kiểu ren trong (Female Thread): Phần ren nằm bên trong, dùng để vặn trực tiếp vào các đầu ống thép có ren ngoài hoặc cổng kết nối ren đực của thiết bị.

Phân Loại Theo Vật Liệu Chế Tạo

Vật liệu sản xuất đóng vai trò quyết định đến mức độ bền bỉ và độ phù hợp của waterproof flexible conduit connector trong từng môi trường hoạt động:

• Đồng mạ Nickel (Nickel-Plated Brass): Vật liệu phổ biến nhất trong công nghiệp nhờ sự cân bằng giữa độ bền cơ học, khả năng chịu lực nén, chống va đập tốt và chống ăn mòn bề mặt hiệu quả với chi phí hợp lý.

• Inox 304 và Inox 316: Khả năng chống ăn mòn hóa chất, chống gỉ sét trong môi trường axit, muối biển và dung dịch tẩy rửa cực kỳ vượt trội. Inox 316 là tiêu chuẩn tối cao cho ngành dược phẩm, thực phẩm và công trình hàng hải.

• Nhựa PA/Nylon (Polyamide): Trọng lượng siêu nhẹ, khả năng cách điện tuyệt đối, kháng hóa chất nhẹ tốt, không bị oxy hóa. Phù hợp cho các tủ điện phân phối sinh hoạt hoặc các ứng dụng tự động hóa nhẹ.

Thông Số Kỹ Thuật Chi Tiết

Tiêu Chuẩn IP Và Ý Nghĩa Trong Thi Công Điện

Tiêu chuẩn IP (Ingress Protection) đánh giá khả năng bảo vệ của thiết bị chống lại sự xâm nhập của vật thể rắn và chất lỏng:

• IP65: Chống bụi hoàn toàn (chữ số 6) và chống lại các tia nước áp lực thấp phun từ mọi hướng (chữ số 5). Phù hợp cho thiết bị nhà xưởng thông thường.

• IP66: Chống bụi hoàn toàn và chống lại các tia nước phun mạnh từ đợt sóng hoặc vòi xịt rửa công nghiệp.

• IP67: Chống bụi hoàn toàn và có khả năng ngâm trong nước ở độ sâu lên đến 1 mét trong thời gian 30 phút mà không bị ngấm nước. Dùng cho khu vực hay bị ngập nước cục bộ.

• IP68: Cấp bảo vệ cao nhất, chống bụi hoàn toàn và chịu được việc ngâm liên tục trong nước dưới áp lực quy định của nhà sản xuất. Lựa chọn bắt buộc cho công trình ngầm, cầu cảng.

Vì Sao Nên Sử Dụng waterproof flexible conduit connector?

Việc trang bị đầu nối ống mềm kín nước đạt chuẩn mang lại những giá trị cốt lõi cho hệ thống:

• Bảo vệ toàn diện khỏi chất lỏng và bụi bẩn: Ngăn chặn triệt để nước mưa, hơi ẩm, bụi mịn xâm nhập vào làm chập cháy linh kiện điện tử đắt tiền bên trong tủ điện.

• Triệt tiêu lực rung giật (Vibration Resistance): Khi máy móc vận hành rung lắc mạnh, đầu nối giữ chặt chân ống mềm, ngăn tình trạng đứt gãy cáp hoặc trột cáp ra khỏi cọc đấu nối.

• Tăng độ bền và tuổi thọ hệ thống: Bảo vệ lớp vỏ dây cáp điện không bị ma sát sần sùi với mép sắc nhọn của lỗ khoét vỏ tủ kim loại.

• Đạt chuẩn nghiệm thu công trình: Đáp ứng các tiêu chuẩn kỹ thuật an toàn điện nghiêm ngặt (như IEC, UL) giúp công trình dễ dàng vượt qua các kỳ kiểm định chất lượng.

Ứng Dụng Thực Tế Của Đầu Nối Kín Nước

Nhờ sự đa dạng về cấp bảo vệ và vật liệu, phụ kiện này có mặt trong hầu hết các hạ tầng kỹ thuật trọng điểm:

• Tủ điện phân phối ngoài trời, trạm biến áp, hộp đấu nối nguồn chiếu sáng đô thị.

• Nhà máy chế biến thực phẩm, nước giải khát, dây chuyền sản xuất dược phẩm (nơi thường xuyên xịt rửa vệ sinh bằng vòi áp lực).

• Mạng lưới điện năng lượng mặt trời (Solar), hệ thống quạt gió, trạm bơm xử lý nước thải.

• Hệ thống điều hòa không khí trung tâm HVAC, hệ thống phòng cháy chữa cháy PCCC.

• Cầu cảng, giàn khoan dầu khí ngoài khơi, tàu biển và nhà máy hóa chất.

Khi Nào Cần Sử Dụng Phụ Kiện Kín Nước?

Kỹ sư thiết kế và đơn vị thi công cần bắt buộc chỉ định phụ kiện kín nước tại các khu vực:

• Lắp đặt thiết bị điện ở không gian ngoài trời, chịu ảnh hưởng trực tiếp của mưa bão.

• Môi trường có độ ẩm cao, thường xuyên đọng sương hoặc ngưng tụ hơi nước.

• Khu vực nhà xưởng phát sinh nhiều bụi mịn, mạt kim loại hoặc hóa chất bay hơi.

• Các đường ống kết nối vào thiết bị có độ rung động cao như động cơ, máy nén khí, máy phát điện.

Sai Lầm Thường Gặp Khi Lựa Chọn Và Lắp Đặt

1. Chọn sai chuẩn ren giữa hai chi tiết: Dùng đầu nối ren PG siết vào lỗ khoét hệ Metric (M) làm cháy ren, hở khe hở gây ngấm nước.

2. Không kiểm tra sự tương thích vật liệu ống: Dùng đầu nối cho ống ruột gà bọc nhựa nhựa PVC lắp cho ống ruột gà lõi thép trần làm giảm đáng kể khả năng kín nước.

3. Bỏ quên gioăng chêm bề mặt (O-ring): Chỉ siết phần đầu kẹp ống mà quên lắp gioăng cao su ở chân ren tiếp giáp vỏ tủ điện, khiến nước chảy len lỏi qua khe hở của chân ren.

4. Siết quá lực làm rách gioăng: Dùng mỏ quạ siết quá mạnh làm biến dạng, nứt vỡ đai ốc nhựa hoặc xé rách vòng cao su đàn hồi bên trong.

Hướng Dẫn Lựa Chọn Đầu Nối Kín Nước Chuẩn Kỹ Thuật

Các Bước Chọn Sản Phẩm Phù Hợp

1. Xác định loại ống mềm sử dụng: Kiểm tra ống luồn là loại ống ruột gà lõi thép bọc nhựa, ống nhựa PA hay ống mềm inox để chọn cấu trúc khớp ngàm tương ứng.

2. Xác định chuẩn ren và kích thước: Đo đường kính lỗ khoét trên tủ điện để chọn đúng chuẩn ren (Metric M16, M20, M25... hoặc PG11, PG16...).

3. Chọn cấp bảo vệ IP phù hợp: Dùng IP65/IP66 cho môi trường trong nhà/ngoài trời thông thường; chọn IP67/IP68 cho vùng ngập nước hoặc xịt rửa áp lực cao.

4. Lựa chọn vật liệu: Chọn nhựa PA cho ứng dụng dân dụng/tiết kiệm chi phí; chọn đồng mạ nickel cho công nghiệp chuẩn; chọn Inox 316 cho môi trường hóa chất, biển.

Quy Trình Lắp Đặt Chuẩn Kỹ Thuật

1. Vệ sinh vùng kết nối: Lau sạch dầu mỡ, bụi bẩn trên ren đầu nối và bề mặt lỗ khoét tủ điện.

2. Lắp gioăng làm kín chân ren: Lồng gioăng O-ring cao su vào phần thân ren đực trước khi đút qua lỗ vỏ tủ.

3. Cố định đai ốc khóa (Locknut): Vặn tán khóa từ phía trong vỏ tủ điện, dùng dụng cụ siết chặt với lực vừa đủ để nén phẳng lớp gioăng O-ring.

4. Đút ống mềm và siết đai nắp: Đút ống ruột gà mềm thẳng vào lòng ngàm giữ, sau đó xoay vặn đai ốc siết phía ngoài theo chiều kim đồng hồ cho đến khi ngàm nén chặt vỏ ống.

5. Kiểm tra hoàn thiện: Dùng tay co kéo nhẹ đường ống xem có bị xô lệch không, đảm bảo không có khe hở tại các điểm giáp ranh.

Checklist Kiểm Tra Trước Khi Mua Hàng

• Đúng loại đường kính ống mềm ruột gà đang sử dụng.

• Đúng tiêu chuẩn và kích thước ren của thiết bị tiếp nhận.

• Đạt tiêu chuẩn cấp bảo vệ IP (IP67, IP68) có chứng nhận kiểm định.

• Vật liệu chế tạo (Đồng, Inox, Nhựa) đáp ứng yêu cầu môi trường.

• Đầy đủ bộ gioăng làm kín (bao gồm gioăng chân ren và gioăng ôm ống).

• Có chứng nhận CO/CQ từ nhà sản xuất uy tín.

• Có bản vẽ kích thước chi tiết từ catalogue.

Các Câu Hỏi Thường Gặp (FAQ)

Đầu nối ống mềm kín nước dùng để làm gì?

Phụ kiện dùng để nối cố định ống luồn dây điện mềm vào vỏ tủ điện, hộp nối hoặc thiết bị, giúp bảo vệ dây cáp bên trong và ngăn chặn hoàn toàn nước, hơi ẩm, bụi bẩn xâm nhập vào hệ thống điện.

Cấp bảo vệ IP67 và IP68 khác nhau như thế nào?

IP67 đảm bảo thiết bị chống ngâm nước tạm thời ở độ sâu 1 mét trong 30 phút. Trong khi đó, IP68 cho phép thiết bị ngâm liên tục trong nước ở độ sâu lớn hơn dưới áp lực cao theo tiêu chuẩn của nhà sản xuất.

Nên chọn đầu nối làm bằng inox hay đồng mạ Nickel?

Với điều kiện nhà xưởng và công trình thông thường, đầu nối đồng mạ Nickel là sự lựa chọn tối ưu về chi phí và độ bền. Bạn chỉ nên dùng Inox 304/316 khi lắp đặt tại các nhà máy hóa chất, môi trường biển hoặc thực phẩm yêu cầu khắt khe về ăn mòn.

Phụ kiện này có dùng ngoài trời được không?

Hoàn toàn được. Các dòng đầu nối ống mềm kín nước đạt chuẩn IP66, IP67 trở lên bằng đồng mạ nickel hoặc inox được thiết kế chuyên dụng để chống chịu thời tiết mưa bão ngoài trời trong thời gian dài.

Đầu nối kín nước có dùng cho ống ruột gà lõi thép được không?

Có. Tuy nhiên bạn cần chọn đúng dòng đầu nối thiết kế ngàm chuyên dụng cho ống ruột gà lõi thép bọc nhựa PVC để đảm bảo khả năng giữ ống và kín nước tối đa.

Kết Luận Và Đăng Ký Tư Vấn Kỹ Thuật

Sản phẩm đầu nối ống mềm kín nước đóng vai trò vô cùng quan trọng giúp bảo vệ hệ thống dây cáp điện, ngăn chặn nguy cơ chập cháy do nước và bụi bẩn, đảm bảo sự vận hành liên tục cho toàn bộ công trình. Việc hiểu rõ nguyên lý, lựa chọn đúng chuẩn ren và cấp bảo vệ IP sẽ giúp doanh nghiệp tiết kiệm tối đa chi phí bảo trì và tránh những rủi ro vận hành không đáng có.

Liên hệ ngay với chúng tôi hôm nay để nhận tư vấn kỹ thuật miễn phí, xem bản vẽ catalogue chi tiết và nhận báo giá đầu nối ống mềm kín nước chính hãng với mức chiết khấu hấp dẫn nhất cho dự án của bạn!
