Van BB DN100: Cấu Tạo, Phân Loại Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong quá trình vận hành các hệ thống đường ống công nghiệp, việc kiểm soát dòng chảy lưu chất một cách nhanh chóng, an toàn và kín tuyệt đối là yêu cầu kỹ thuật tiên quyết. Sự cố sụt áp, rò rỉ môi chất ăn mòn hay kẹt van trong các tuyến ống trung bình và lớn không chỉ ảnh hưởng đến tiến độ sản xuất mà còn tiềm ẩn nguy cơ gây cháy nổ, thiệt hại kinh tế đắt đỏ. Để giải quyết triệt để vấn đề này trên đường ống phi 114 mm, dòng sản phẩm van bi DN100 chính là giải pháp kiểm soát dòng chảy chuyên dụng, bền bỉ và đạt độ tin cậy hàng đầu.

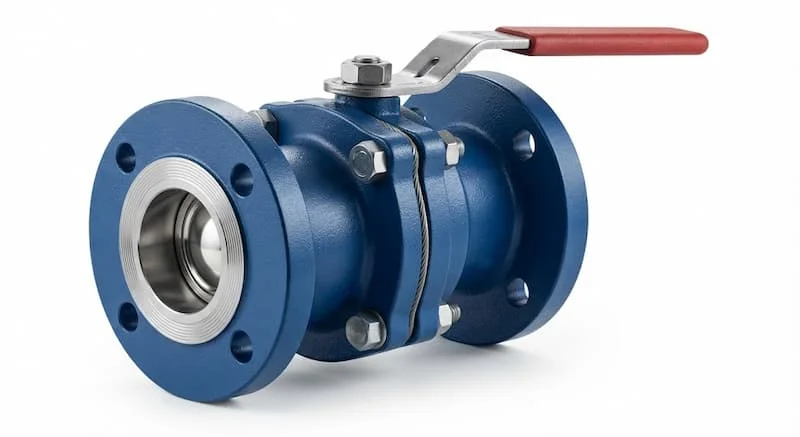

Van BB DN100 Là Gì?

Van BB DN100 là cách gọi của van bi kích thước DN100 (4 inch), sử dụng viên bi khoan lỗ để đóng hoặc mở dòng lưu chất trong hệ thống đường ống. Van được ứng dụng rộng rãi trong hệ thống nước, khí nén, hơi, dầu và hóa chất.

Ký Hiệu Kỹ Thuật Và Quy Đổi Kích Thước

Trong các bản vẽ kỹ thuật và thuật ngữ ngành van công nghiệp, chữ "BB" là từ viết tắt của "Ball Valve" (Van bi). Ký hiệu van bi DN100 chỉ dòng van bi có đường kính danh nghĩa DN100.

Kích thước DN100 quy đổi tương đương với 4 inch theo hệ Inch (Mỹ), phù hợp để lắp đặt cho các đường ống có đường kính ngoài tiêu chuẩn là 114.3 mm. Thiết bị đóng vai trò là van chặn chủ lực trên tuyến ống, thực hiện nhiệm vụ cách ly hoàn toàn các phân đoạn đường ống hoặc mở ra cho lưu chất di chuyển mà không làm sụt giảm áp suất.

Nguyên Lý Hoạt Động Của van bi DN100

Thiết bị vận hành dựa trên cơ chế góc xoay 1/4 vòng (Quarter-turn) kết hợp với cấu trúc bi khoan lỗ xuyên tâm:

• Cấu tạo viên bi và trục van: Trục van kết nối trực tiếp với một viên bi kim loại hoặc inox được khoan một lỗ thông suốt có đường kính tương đương với lòng ống (Full Port) hoặc nhỏ hơn một chút (Reduced Port).

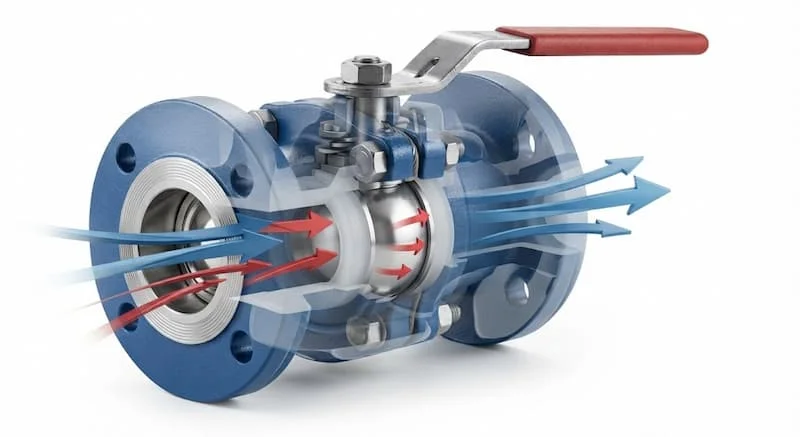

• Quá trình mở van: Khi người vận hành gạt tay kẹp, quay tay quay vô lăng hoặc kích hoạt bộ điều khiển xoay trục van một góc 90 độ, lỗ khoan trên bi sẽ nằm song song với hướng dòng chảy. Lưu chất đi qua lòng van mượt mà, không gặp cản trở cơ học.

• Quá trình đóng van: Xoay ngược trục van một góc 90 độ, mặt nhẵn của viên bi sẽ xoay ra chắn ngang đường ống. Dưới tác động lực ép của áp suất dòng chảy, mặt bi ép chặt vào đệm làm kín (Seat/Gioăng) bằng Teflon (PTFE), bịt kín hoàn toàn đường ống và chặn đứng lưu chất.

Các Loại van bi DN100 Phổ Biến

Để đáp ứng đa dạng yêu cầu thi công và tự động hóa nhà máy, dòng van bi DN100 được chế tạo với nhiều phân nhóm chuyên biệt:

Van Bi 2 Ngã Và 3 Ngã DN100

• Van bi 2 ngã (2-Way Ball Valve): Có 1 cổng vào và 1 cổng ra, phục vụ chức năng đóng/mở cơ bản trên tuyến ống thẳng.

• Van bi 3 ngã (3-Way Ball Valve): Thiết kế lòng bi dạng chữ L hoặc chữ T, dùng để phân nhánh, trộn dòng hoặc chuyển hướng dòng chảy giữa 3 đường ống.

Van Bi Điều Khiển Tự Động DN100

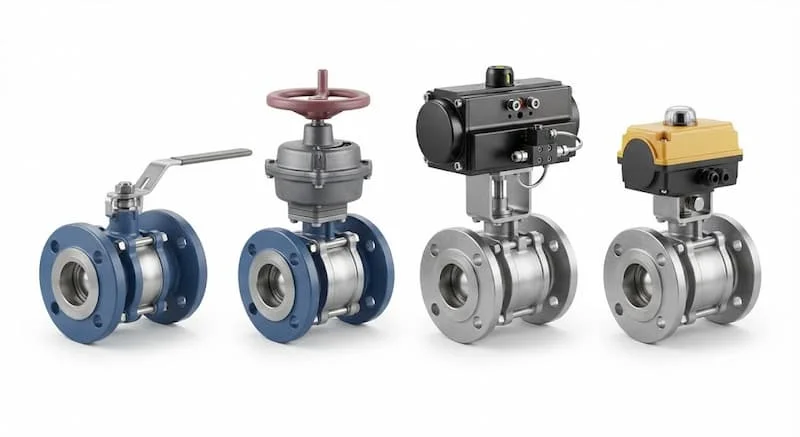

• Van bi điều khiển điện (Electric Actuated Ball Valve): Tích hợp mô tơ điện 24V, 220V hoặc 380V. Giúp đóng mở từ xa, hỗ trợ điều tiết dạng tuyến tính 4-20mA cực kỳ chính xác.

• Van bi điều khiển khí nén (Pneumatic Actuated Ball Valve): Sử dụng áp lực khí nén để đóng mở siêu nhanh (chỉ từ 1 - 2 giây), độ an toàn phòng chống cháy nổ rất cao.

Phân Loại Theo Kiểu Kết Nối

• Van bi mặt bích DN100: Đây là dạng kết nối phổ biến nhất cho kích thước DN100. Van kết nối với ống bằng hai vành bích chuẩn JIS, DIN hoặc ANSI, chịu áp tốt và dễ tháo lắp.

• Van bi nối ren và nối hàn DN100: Dạng ren ít gặp ở kích thước DN100 do khó siết lực; dạng hàn (Butt-weld) dùng cho các đường ống hơi nóng, áp lực cực cao yêu cầu làm kín vĩnh viễn.

Thông Số Kỹ Thuật van bi DN100

Phân Loại van bi DN100 Theo Vật Liệu Chế Tạo

• Gang xám và Gang dẻo (Cast Iron/Ductile Iron): Giá thành tối ưu, chịu va đập cơ học tốt. Phổ biến trong mạng lưới cấp thoát nước sạch, xử lý nước thải và hệ thống PCCC.

• Inox 304 và Inox 316: Khả năng chống ăn mòn hóa chất, axit, nước mặn và chịu nhiệt độ cao vượt trội. Đây là lựa chọn bắt buộc cho các nhà máy thực phẩm, dược phẩm và hóa chất đậm đặc.

• Thép Carbon (Cast Steel WCB): Khả năng chịu nhiệt độ cực cao (lên tới 400 độ C) và chịu áp lực cực lớn, chuyên dùng cho mạng lưới truyền dẫn dầu khí và hơi nóng cao áp.

So Sánh van bi DN100 Với Các Dòng Van Công Nghiệp Khác

Vì Sao Nên Chọn van bi DN100?

Trang bị van bi DN100 mang lại những lợi ích vận hành vượt trội cho công trình:

• Khả năng đóng mở nhanh chóng: Chỉ cần xoay tay kẹp một góc 90 độ là hoàn tất chu trình đóng hoặc mở.

• Khả năng làm kín vượt trội: Thiết kế bi inox ép chặt vào đệm PTFE giúp van đạt độ kín tuyệt đối, không rò rỉ môi chất.

• Không làm giảm áp suất dòng chảy: Lòng bi dạng Full Port có đường kính đúng bằng đường kính trong của ống, giúp lưu lượng duy trì 100%.

• Tuổi thọ cao, ít tốn chi phí bảo trì: Cấu tạo đơn giản, ít chi tiết chuyển động phức tạp nên van rất bền bỉ, vận hành ổn định qua nhiều năm.

Ứng Dụng Thực Tế Của van bi DN100

Nhờ tính đa năng và hiệu suất cao, thiết bị phủ sóng rộng rãi trong các ngành công nghiệp:

• Trạm bơm cấp nước thô, nhà máy xử lý nước thải đô thị và công nghiệp.

• Hệ thống phòng cháy chữa cháy PCCC và mạng lưới điều hòa trung tâm HVAC tòa nhà.

• Dây chuyền sản xuất bia, nước giải khát, nhà máy chế biến thực phẩm và dược phẩm.

• Mạng lưới vận chuyển dầu khí, khí nén cao áp và hóa chất ăn mòn.

Khi Nào Nên Sử Dụng van bi DN100?

Chủ đầu tư và kỹ sư nên chỉ định lắp đặt thiết bị trong các trường hợp:

• Tuyến đường ống có kích thước danh nghĩa DN100 (4 inch / phi 114 mm).

• Vị trí yêu cầu khả năng đóng ngắt cực nhanh để ngăn sự cố tràn lưu chất.

• Các hệ thống đường ống yêu cầu giữ nguyên áp suất và lưu lượng đầu ra.

• Hệ thống dẫn hóa chất, gas, khí nén – nơi yêu cầu chống rò rỉ mức độ cao nhất.

Sai Lầm Thường Gặp Khi Lựa Chọn Và Lắp Đặt

1. Nhầm lẫn tiêu chuẩn mặt bích: Lắp van bích tiêu chuẩn JIS 10K vào đường ống hàn bích chuẩn BS PN16 khiến các tâm lỗ bu lông bị lệch, không xỏ được bu lông.

2. Dùng van bi để điều tiết lưu lượng kéo dài: Mở dở van bi ở góc 45 độ làm cho dòng chảy áp lực cao xối trực tiếp vào mép gioăng làm kín, gây hỏng gioăng và rò rỉ van.

3. Chọn sai áp suất PN: Sử dụng van cấp áp PN10 cho hệ thống bơm áp lực PN16 dễ gây biến dạng bi và đệm van.

4. Siết bu lông không đều tay: Siết mép bích bị lệch góc gây vênh thân van, làm cho thao tác tay kẹp bị kẹt nặng.

Hướng Dẫn Lựa Lựa Chọn van bi DN100 Chuẩn Kỹ Thuật

Các Bước Lựa Chọn

1. Xác định lưu chất: Dùng van bi inox cho hóa chất/thực phẩm, van gang cho nước sạch/PCCC, van thép cho hơi nóng.

2. Kiểm tra áp suất và nhiệt độ: Đảm bảo thông số vận hành thực tế của hệ thống nằm trong dải làm việc của van.

3. Chọn tiêu chuẩn mặt bích: Xác định đúng chuẩn mặt bích hiện hữu (JIS, BS, ANSI) để chọn van tương thích.

4. Lựa chọn phương thức vận hành: Chọn tay kẹp/tay quay cho van cơ, hoặc chọn đầu điện/khí nén nếu cần tự động hóa.

Hướng Dẫn Lắp Đặt van bi DN100 Đúng Kỹ Thuật

1. Làm sạch mặt bích: Vệ sinh sạch sẽ xỉ hàn, bụi bẩn và rỉ sét bám trên hai mặt bích ống.

2. Đặt gioăng làm kín: Đặt gioăng đệm (EPDM hoặc PTFE) chính giữa hai mặt bích của van và ống.

3. Căn chỉnh vị trí: Xỏ bu lông qua các lỗ bích, căn chỉnh van nằm cân bằng với tâm đường ống.

4. Siết bu lông theo hình sao: Siết bu lông từng cặp đối diện nhau theo hình ngôi sao để lực nén ép đều lên gioăng, không bị lệch góc.

5. Chạy thử nghiệm: Mở van hoàn toàn, cấp lưu chất thử áp để kiểm tra độ kín mối nối và thao tác vận hành của van.

Checklist Kiểm Tra Trước Khi Mua Van

• Kích thước danh nghĩa chuẩn DN100 (4 inch / Phi 114 mm).

• Tiêu chuẩn mặt bích (JIS, BS, ANSI) trùng khớp 100% với bích ống.

• Dải áp suất làm việc (PN10, PN16, PN25) đạt chuẩn thiết kế.

• Vật liệu thân van, bi và gioăng đệm tương thích hoàn toàn với môi chất.

• Đầy đủ chứng chỉ xuất xứ CO và chứng chỉ chất lượng CQ từ nhà sản xuất.

• Sản phẩm có bản vẽ kỹ thuật CAD/3D và catalogue chi tiết.

• Đơn vị phân phối uy tín, hỗ trợ bảo hành chính hãng.

Các Câu Hỏi Thường Gặp (FAQ)

Van BB DN100 có phải là van bi DN100 không?

Đúng. "BB" là từ viết tắt của Ball Valve (Van bi). Do đó van bb dn100 chính là van bi kích thước DN100.

DN100 tương đương bao nhiêu inch?

Kích thước DN100 tương đương với 4 inch trong hệ đo lường inch quốc tế, dùng cho ống phi 114 mm.

Van BB DN100 dùng cho nước nóng được không?

Được. Tuy nhiên, bạn cần chọn dòng van bi thân inox hoặc thân thép trang bị gioăng làm kín chịu nhiệt bằng PTFE (Teflon) để đảm bảo không bị biến dạng ở nhiệt độ cao.

Nên chọn van bi gang hay inox cho kích thước DN100?

Nên chọn van bi gang cho môi trường nước sạch, nước thải nhẹ hoặc hệ thống PCCC để tối ưu chi phí. Chọn van bi inox cho hóa chất, thực phẩm, nước biển hoặc môi trường yêu cầu vệ sinh tuyệt đối.

Van BB DN100 có thể lắp bộ điều khiển điện hoặc khí nén không?

Hoàn toàn được. Hầu hết các dòng van bi DN100 hiện nay đều thiết kế giá kết nối chuẩn ISO 5211 phía trên thân van, cho phép dễ dàng tháo tay kẹp để lắp bộ truyền động điện hoặc khí nén.
