Van Bi Điện Đóng Mở Nước: Giải Pháp Tự Động Hóa Tối Ưu Cho Hệ Thống Đường Ống Hiện Đại

Trong kỷ nguyên công nghiệp và hạ tầng thông minh ngày nay, việc quản lý dòng lưu chất thủ công bằng sức người đang dần được thay thế bằng các giải pháp cơ điện tử chính xác. Tại các hệ thống cấp thoát nước quy mô lớn, các trạm xử lý nước thải hay dây chuyền sản xuất thực phẩm, một lỗi nhỏ trong việc kiểm soát lưu lượng có thể dẫn đến thất thoát tài nguyên hoặc làm gián đoạn toàn bộ chuỗi vận hành. Để giải quyết triệt để bài toán này, thiết bị van bi điện đóng mở nước đã ra đời và trở thành một trong những cấu kiện công nghệ cốt lõi. Phòng tuyến tự động hóa này không chỉ giúp tối ưu hóa nhân công, nâng cao độ bít kín thủy lực mà còn mang đến khả năng tích hợp linh hoạt vào các mạng lưới điều khiển thông minh. Việc thấu hiểu sâu sắc từ cấu tạo, nguyên lý cơ học cho đến các tiêu chuẩn kỹ thuật của thiết bị gác cổng này là chìa khóa then chốt giúp các chủ đầu tư và kỹ sư nhà thầu tối ưu hóa hiệu suất, triệt tiêu rủi ro rò rỉ và kiến tạo những hệ thống hạ tầng bền bỉ theo thời gian.

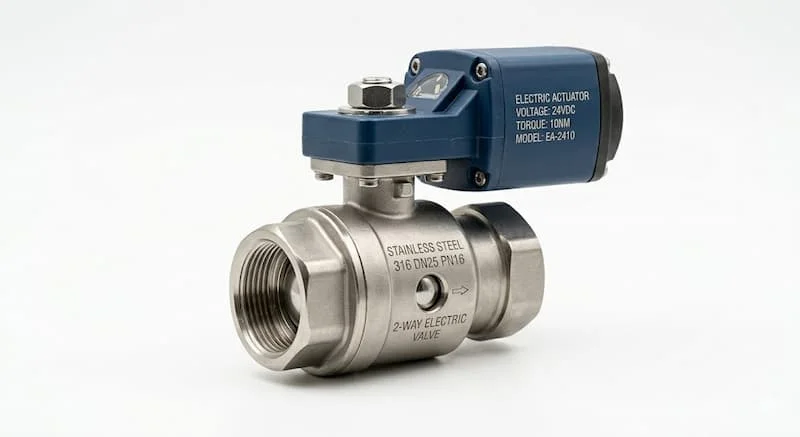

Van Bi Điện Đóng Mở Nước Là Gì

Định nghĩa bản chất kỹ thuật theo tiêu chuẩn tự động hóa

Về mặt định danh thiết bị cơ điện, van bi điện đóng mở nước là gì? Đây là dòng dòng van công nghiệp sử dụng năng lượng từ bộ truyền động mô tơ điện để khống chế hành trình xoay 90 độ của quả bi rỗng bên trong lòng van. Thiết bị đảm nhận nhiệm vụ tối cao là thực hiện hành vi đóng, mở dứt điểm hoặc điều tiết dòng nước một cách hoàn toàn tự động, loại bỏ hoàn toàn các thao tác thủ công bằng tay gạt hay tay quay truyền thống.

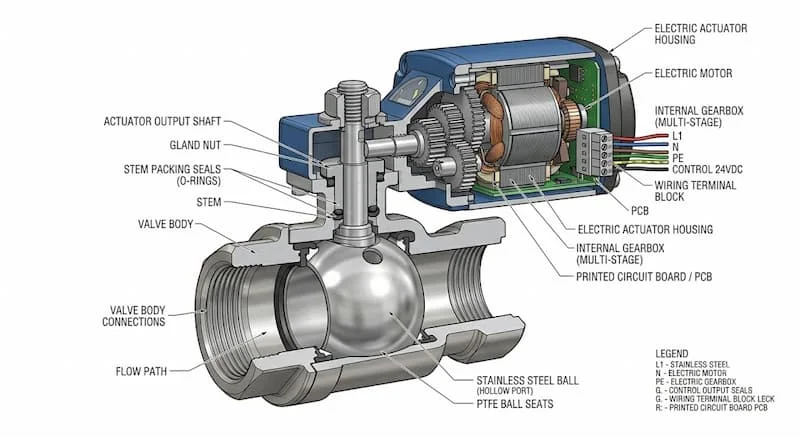

Cấu tạo van bi điện nền tảng gồm những bộ phận nào

Một cụm thiết bị điều khiển tự động hoàn chỉnh được hợp thành từ sáu bộ phận cơ khí và điện tử đồng bộ:

• Bộ truyền động điện (Electric Actuator): Trái tim của thiết bị, chứa mô tơ và hệ thống bánh răng truyền lực để tạo momen xoắn nâng hạ trục.

• Thân van bi: Phôi kim loại đúc dày dặn chịu lực, bảo vệ các cấu kiện chặn dòng bên trong.

• Bi van: Một quả cầu bằng kim loại hoặc nhựa được khoét một lỗ rỗng xuyên tâm để dòng nước đi qua.

• Trục van: Ty liên kết cơ học truyền động động năng từ mô tơ điện xuống quả bi.

• Gioăng làm kín: Các vòng đệm chế tác từ Teflon hoặc cao su tổng hợp chịu lực, chống rò rỉ vi mô.

• Bộ điều khiển tín hiệu: Các công tắc hành trình, bo mạch nhận lệnh và phản hồi trạng thái đóng mở về trung tâm.

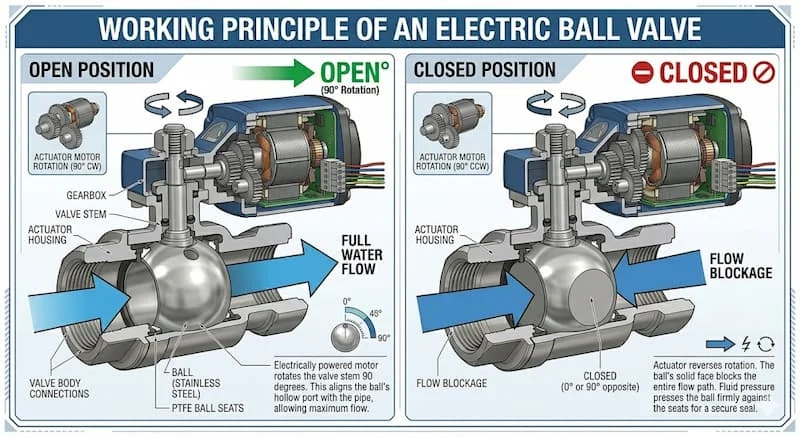

Nguyên Lý Hoạt Động Của Van Bi Điện

Cơ chế dịch chuyển thủy lực tự động

Về mặt tương tác vật lý, nguyên lý van bi điện vận hành dựa trên sự chuyển hóa từ điện năng thành cơ năng xoay. Khi trung tâm điều khiển cấp một nguồn điện thích hợp vào bộ truyền động, mô tơ bên trong sẽ quay, kích hoạt hệ thống bánh răng truyền động làm xoay trục van. Trục van này sẽ dẫn động bi van xoay một góc đúng 90 độ.

Khi lỗ khoét của bi van nằm song song với hướng đường ống, van ở trạng thái mở hoàn toàn, cho phép nước lưu thông tự do. Ngược lại, khi mô tơ xoay quả bi một góc 90 độ vuông góc với đường ống, vách đặc của quả bi sẽ ép chặt vào gioăng làm kín, chặn đứng dòng chảy một cách dứt điểm.

Các chế độ điều khiển dòng chảy chủ lực

• Chế độ ON/OFF: Thiết bị chỉ vận hành ở hai trạng thái cực đoan là đóng hoàn toàn hoặc mở thông thủy hoàn toàn, thích hợp cho kịch bản ngắt dòng cấp tốc.

• Chế độ Tuyến tính (Modulating): Thiết bị cho phép điều tiết dải lưu lượng mịn màng bằng cách căn chỉnh góc mở của bi van theo tỷ lệ phần trăm mong muốn, nhận diện qua các dòng tín hiệu tiêu chuẩn như 4-20mA hoặc 0-10V.

Vì sao van bi điện được ưa chuộng rộng rãi

Dòng van tự động này chiếm trọn niềm tin của giới kỹ sư nhờ tốc độ đóng mở dứt điểm, kết cấu buồng van cho lưu lượng đi qua tối đa không gây sụt áp, độ bít kín cơ học siêu hạng và khả năng kết nối không giới hạn vào các tủ điện điều khiển thông minh.

Các Loại Van Bi Điện Đóng Mở Nước Phổ Biến

Để thích ứng xuất sắc với các môi trường môi chất có tính chất hóa lý phức tạp, thiết bị được phân tách thành các chủng loại sau:

Phân loại dựa trên chất liệu phôi đúc thân van

• Van bi điện inox 304: Cấu hình quốc dân sở hữu năng lực chống chịu mài mòn thủy lực tốt, chống rỉ sét tuyệt vời, chuyên dụng cho hệ thống nước sạch và nhà máy thực phẩm.

• Van bi điện inox 316: Phân khúc vật tư cao cấp nhất với hàm lượng molybdan cao, chịu đựng tốt các dòng hóa chất ăn mòn mạnh và môi trường vận hành cực đoan.

• Van bi điện đồng: Giải pháp kinh tế, phôi đồng dẻo dai chịu nhiệt tốt, tối ưu chi phí cho mạng lưới đường ống dân dụng cỡ nhỏ.

• Van bi điện nhựa PVC: Kháng hoàn toàn hiện tượng oxy hóa và ăn mòn điện hóa, là sự lựa chọn số một cho các trạm xử lý nước thải nhiễm phèn, nhiễm mặn.

Phân loại dựa trên thông số nguồn điện áp đầu vào

• Nguồn điện 24V: Điện áp một chiều siêu an toàn cho con người, bắt buộc sử dụng tại các vị trí ẩm ướt hoặc hệ thống tưới lộ thiên ngoài trời.

• Nguồn điện 220V: Dòng điện xoay chiều phổ biến nhất, dễ dàng trích xuất từ lưới điện quốc gia mà không cần bộ chuyển nguồn cồng kềnh.

• Nguồn điện 380V: Sự lựa chọn dành riêng cho các dòng van kích cỡ siêu lớn trong công nghiệp hạng nặng, yêu cầu momen xoắn cực đại để mở cánh van.

Phân loại theo phương thức điều khiển kỹ thuật

Hệ thống quản lý có thể linh hoạt lựa chọn giữa các dòng van đóng mở ON/OFF cơ bản, van tuyến tính căn chỉnh tỷ lệ, van điều khiển từ xa qua sóng không dây hoặc các dòng van tích hợp đồng bộ với hệ thống điều khiển trung tâm PLC của nhà máy.

Thông Số Kỹ Thuật Quan Trọng Cần Quan Tâm

Quá trình lập hồ sơ kỹ thuật mời thầu đòi hỏi các kỹ sư phải bóc tách chính xác năm trục thông số định lượng cốt lõi sau:

• Kích thước đường kính định danh (DN): Trải dài đầy đủ từ các size nhỏ như DN15, DN20, DN25 cho ống nhánh dân dụng, mở rộng lên DN50, DN100 và lên tới DN200 cho các đường ống trục chính.

• Cấp áp lực làm việc định mức (PN): Ngưỡng tải trọng nén thủy tĩnh an toàn mà vách thân van chịu đựng được, phổ biến ở các mức tiêu chuẩn PN10, PN16 cho đến cấp chịu áp lực cao PN25.

• Dải nhiệt độ môi chất cho phép: Khả năng thích ứng dẻo dai của hệ gioăng đệm kéo dài từ 0 độ C đến 180 độ C, cho phép van ứng dụng được cho cả hệ thống nước lạnh lẫn nước nóng áp lực.

• Kiểu dáng phương thức kết nối cơ khí: Tùy thuộc vào thiết kế đường ống để lựa chọn kiểu nối ren tinh gọn, kết nối mặt bích dày dặn chắc chắn hoặc kết nối gá kẹp Clamp vi sinh siêu sạch.

• Tiêu chuẩn chuẩn bảo vệ vỏ thiết bị (IP): Chỉ số kháng bụi kháng nước của bộ đầu điện Actuator, bắt buộc phải đạt từ IP65 cho đến IP67 để đảm bảo mô tơ không bị chập cháy khi vận hành trong môi trường độ ẩm cao.

Van Bi Điện Và Van Điện Từ Khác Nhau Như Thế Nào

Việc đặt hai dòng van đóng mở tự động này lên bàn cân đối chiếu sẽ giúp người tiêu dùng định vị chính xác giải pháp kỹ thuật tối ưu:

Khi nào nên dùng van bi điện và khi nào dùng van điện từ

Quyết định ứng dụng phụ thuộc vào kịch bản vận hành thực tế. Bạn nên ưu tiên lựa chọn van bi điện đóng mở nước cho các đường ống có quy cách kích thước lớn, hệ thống yêu cầu đóng mở từ từ để chống hiện tượng búa nước nguy hiểm, hoặc hệ thống cần mở van liên tục trong nhiều giờ liền.

Ngược lại, van điện từ sẽ phát huy tối đa ưu thế trong các ứng dụng ống nhỏ, yêu cầu tốc độ đóng ngắt cực nhanh tính bằng mili giây và tần suất đóng ngắt liên tục trong ngày.

Van Bi Điện Đóng Mở Nước Được Ứng Dụng Ở Đâu

Nhờ sở hữu những tính năng tự động hóa vượt trội, ứng dụng van bi điện xuất hiện dày đặc trong sáu phân đoạn hạ tầng chiến lược:

Hệ thống điều phối cấp nước tòa nhà và chung cư

Định vị tại các trục ống tổng phân phối nước sạch cho các tầng, quản lý đường xả tràn của bồn nước mái trung tâm và liên kết với cảm biến phao ngắt tự động.

Hạ tầng các nhà máy xử lý nước thải và nước cấp

Tích hợp sâu trong các bể phản ứng hóa chất, đường ống luân chuyển bùn thải và mạng lưới lọc nước đô thị, nơi chu kỳ vận hành đòi hỏi tính chính xác tuyệt đối.

Hệ thống điều hòa không khí trung tâm HVAC

Căn chỉnh lưu lượng dòng nước lạnh chiler hoặc nước nóng đi vào các cụm trao đổi nhiệt AHU, FCU của các tòa nhà văn phòng cao tầng, giúp tối ưu hóa điện năng tiêu thụ.

Dây chuyền công nghệ nhà máy thực phẩm và đồ uống

Điều phối lưu lượng nước tinh khiết, dòng sữa, nước giải khát trong các phân xưởng đóng chai, đáp ứng nghiêm ngặt các tiêu chuẩn vệ sinh an toàn quốc tế.

Mạng lưới tưới tiêu nông nghiệp thông minh

Kết hợp với các bộ hẹn giờ thông minh và cảm biến độ ẩm đất để tự động kích hoạt phun nước tưới nhỏ giọt cho các trang trại canh tác quy mô lớn, cắt giảm tối đa chi phí nhân công.

Cụm điều khiển của các trạm bơm công nghiệp

Bố trí tại đầu đẩy của các máy bơm ly tâm công suất lớn để kiểm soát hành trình khởi động xả nước, triệt tiêu các xung lực áp suất nguy hại bách hại hệ ống dẫn.

Những Sai Lầm Thường Gặp Khi Chọn Van Bi Điện

Quá trình thu mua vật tư nếu thiếu đi sự tham vấn của các kỹ sư chuyên ngành dễ dẫn đến sáu sai lầm kinh điển sau:

• Lựa chọn sai thông số điện áp cấp: Cấp nguồn điện 220V vào bộ đầu điện thiết kế điện áp 24V gây ra sự cố cháy nổ bo mạch Actuator ngay lập tức.

• Chọn sai kích thước đường kính danh nghĩa DN: Không đối chiếu kỹ quy cách đường ống dẫn đến việc van và ống lệch size, gây thắt nút cổ chai dòng chảy.

• Không tính toán đến mức áp suất đỉnh của hệ thống: Sử dụng van có cấp chịu lực PN10 cho đường ống có áp lực làm việc thực tế lên đến PN16 gây rò rỉ rách gioăng.

• Lựa chọn sai bản chất mác vật liệu đúc vỏ: Dùng van thân đồng thông thường cho đường ống truyền dẫn dung dịch ăn mòn khiến phôi kim loại bị xâm thực, mài mòn vách van.

• Bỏ qua tiêu chuẩn chống nước IP của đầu điện: Lắp đặt bộ điều khiển có chuẩn IP65 ở những khu vực ngập nước hoặc lộ thiên ngoài trời mưa bão khiến nước mưa xâm nhập làm hỏng mô tơ.

• Mua phải cụm Actuator hàng giả, hàng nhái trôi nổi: Hệ thống bánh răng bằng nhựa tạp chất nhanh chóng bị nứt vỡ, mòn răng sau vài trăm chu kỳ xoay lật đĩa van.

Hậu quả của những sai lầm trên là làm mất đi hoàn toàn năng lực tự động hóa của hệ thống, gây tê liệt dòng chảy, kẹt cứng ty van và khiến doanh nghiệp phải đối mặt với gánh nặng chi phí sửa chữa, đập phá khắc phục vô cùng tốn kém.

Hướng Dẫn Kỹ Thuật: Quy Trình Lựa Chọn Phù Hợp

Cách chọn van bi điện đóng mở nước tối ưu qua 5 bước tiêu chuẩn

• Bước 1: Xác định chính xác bản chất hóa lý của môi chất luân chuyển trong lòng ống để đưa ra quyết định chọn mác thân van bằng inox, đồng hay nhựa.

• Bước 2: Thu thập số liệu chính xác về áp suất hoạt động và dải nhiệt độ tối đa của hệ thống để chọn phân cấp PN và hệ gioăng đệm chịu nhiệt phù hợp.

• Bước 3: Tiến hành đo đạc thông số kích thước đường ống hiện hữu tại hiện trường để lựa chọn quy cách kích thước danh nghĩa DN tương thích tuyệt đối.

• Bước 4: Khảo sát hạ tầng mạng lưới điện sẵn có của nhà xưởng để chọn nguồn điện áp cấp 24V an toàn hay 220V phổ thông cho bộ Actuator.

• Bước 5: Tìm kiếm và ưu tiên hợp tác với các đơn vị phân phối chính hãng các thương hiệu toàn cầu danh tiếng, có cam kết chất lượng dài hạn.

Checklist nghiêm ngặt trước khi tiến hành nghiệm thu mua sắm

• ✓ Quy cách kích thước trùng khớp hoàn toàn với đường kính danh nghĩa DN của ống.

• ✓ Thông số điện áp cấp của tủ điều khiển tương thích tuyệt đối với Actuator.

• ✓ Mác vật liệu chế tạo đúc thân vỏ thích ứng tốt với độ ăn mòn của môi chất.

• ✓ Kiểu dáng phương thức kết nối cơ khí đồng bộ hoàn toàn với mặt bích hệ thống.

• ✓ Sản phẩm đi kèm đầy đủ bộ chứng chỉ nguồn gốc và chất lượng CO CQ hợp pháp.

• ✓ Chính sách bảo hành kỹ thuật chính hãng rõ ràng từ nhà sản xuất.

• ✓ Bộ đầu điện Actuator bắt buộc phải đạt tiêu chuẩn chuẩn bảo vệ từ IP65 trở lên.

FAQ - Các Câu Hỏi Thường Gặp Về Van Bi Điện

Thiết bị van bi điện đóng mở nước vận hành dựa trên cơ chế nào

Thiết bị sử dụng năng lượng từ mô tơ điện bên trong bộ Actuator để truyền momen xoắn làm xoay trục van và quả bi rỗng một góc đúng 90 độ, từ đó thực hiện hành vi đóng hoặc mở dòng nước tự động theo lệnh điều khiển.

Khi thiết kế hệ thống thì nên ưu tiên chọn van dùng điện 220V hay 24V tốt hơn

Việc lựa chọn phụ thuộc vào vị trí không gian lắp đặt: Nguồn điện 24V là giải pháp tối ưu cho các vị trí ngoài trời, hầm ẩm ướt nhờ tính an toàn chống giật tuyệt đối cho con người. Trong khi đó, nguồn điện 220V mang lại sự tiện lợi, dễ đấu nối trực tiếp vào lưới điện sinh hoạt mà không cần bộ đổi nguồn.

Dòng van bi điều khiển điện này có năng lực điều tiết lưu lượng nước được không

Hoàn toàn được. Bằng cách ứng dụng các dòng bộ truyền động điện tuyến tính nhận tín hiệu điều khiển dòng 4-20mA, bạn có thể chủ động ra lệnh cho quả bi xoay ở các góc mịn từ 0 đến 90 độ để căn chỉnh lưu lượng chính xác.

Bộ đầu điện Actuator của van có khả năng chống chịu nước mưa khi lắp ngoài trời không

Hầu hết các bộ Actuator chính hãng cao cấp đều được thiết kế đạt tiêu chuẩn bảo vệ IP65 hoặc IP67, mang lại năng lực kháng bụi tuyệt đối và chống chịu dòng nước mưa tạt mạnh một cách an toàn khi lắp đặt lộ thiên ngoài trời.

Tuổi thọ vận hành thực tế của một cụm van bi điện tiêu chuẩn kéo dài bao lâu

Nếu bạn lựa chọn cấu hình vật tư chuẩn xác kỹ thuật và thực hiện công tác bảo trì định kỳ đúng quy trình, một cụm van bi điện chính hãng có thể vận hành bền bỉ với tuổi thọ kéo dài từ 5 đến 10 năm liên tục.

Van Bi Điện Đóng Mở Nước Là Giải Pháp Tự Động Hóa Hiệu Quả

Tổng kết giá trị công nghệ và khuyến nghị đầu tư dài hạn

Tựu trung lại, trong biểu đồ nâng cấp và hiện đại hóa hạ tầng kỹ thuật của mỗi công trình, việc áp dụng công nghệ cơ điện tử luôn là xu hướng tất yếu quyết định đến hiệu năng vận hành của doanh nghiệp. Thông qua chuỗi phân tích kỹ thuật chuyên sâu từ việc định nghĩa bản chất van bi điện đóng mở nước là gì, bóc tách cơ chế chuyển dịch góc xoay quả bi cho đến việc hệ thống hóa quy trình cách chọn van bi điện đóng mở nước tiêu chuẩn, có thể khẳng định đây là một khoản đầu tư mang tính chiến lược dài hạn. Việc kiên quyết loại bỏ các dòng van tay lỗi thời hoặc các sản phẩm giá rẻ trôi nổi để nâng cấp lên hệ thống van điều khiển điện chính hãng là bước đi thông minh. Sự đầu tư bài bản này không chỉ giúp toàn bộ hệ thống đường ống vận hành với độ chính xác tuyến tính tuyệt đối, cắt giảm tối đa chi phí nhân công gác cổng, mà còn đem lại khả năng kết nối đồng bộ vào các mạng lưới quản lý thông minh PLC, SCADA, từ đó nâng tầm giá trị công nghệ và tối ưu hóa tối đa biên độ lợi nhuận lâu dài cho doanh nghiệp của bạn đối với van bi điện đóng mở nước.
