Van Bướm Tay Quay DN80: Giải Pháp Kiểm Soát Dòng Chảy Tối Ưu Cho Đường Ống Phi 89

Trong các hệ thống đường ống công nghiệp và hạ tầng kỹ thuật hiện đại, việc đóng ngắt và điều tiết lưu chất đòi hỏi các thiết bị có khả năng chịu lực cao và vận hành bền bỉ. Đối với các đường ống có kích thước trung bình, van bướm tay quay phi 80 chính là giải pháp hàng đầu được các kỹ sư lựa chọn nhờ thiết kế tối ưu, khả năng đóng mở êm ái và độ kín khít vượt trội.

Van Bướm Tay Quay DN80 Là Gì?

butterfly valve leakage là dòng van công nghiệp được thiết kế cho đường ống kích thước định danh DN80 (đường kính ngoài xấp xỉ 89mm hoặc 3 inch), sử dụng cơ chế tay quay vô lăng kết hợp hộp số trợ lực để điều khiển đĩa van hình cánh bướm đóng, mở hoặc điều tiết dòng lưu chất trong hệ thống.

Thiết bị này giữ vai trò cốt lõi trong việc cô lập dòng chảy khi cần sửa chữa, điều tiết chính xác lưu lượng theo tải tiêu thụ và hỗ trợ kiểm soát ổn định áp suất tổng của toàn bộ hệ thống đường ống.

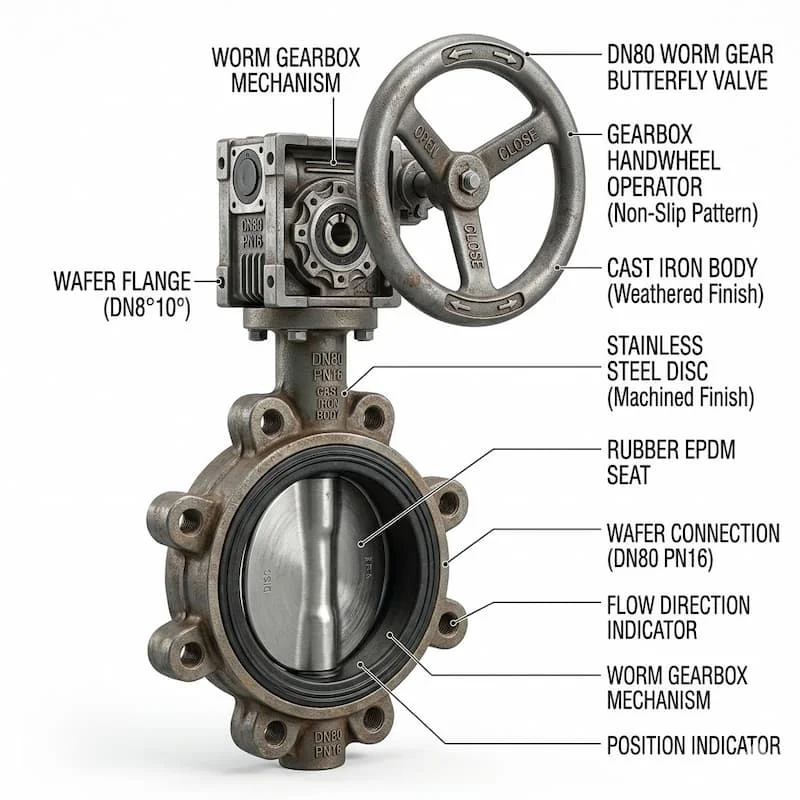

Cấu tạo cơ bản của cụm van bướm tay quay bao gồm 5 thành phần chính:

• Thân van (Body): Khung chịu lực đúc từ gang, inox hoặc nhựa, cố định van trên đường ống.

• Đĩa van (Disc): Bộ phận trực tiếp chặn hoặc mở dòng chảy, xoay quanh trục van.

• Trục van (Stem): Thanh kim loại truyền lực từ bộ phận điều khiển đến đĩa van.

• Hộp số tay quay (Worm Gear): Bộ giảm tốc gồm bánh răng và trục vít giúp khuếch đại lực quay từ vô lăng.

• Gioăng làm kín (Seat): Lớp đệm cao su hoặc nhựa kỹ thuật bao quanh lòng van, đảm bảo độ kín tuyệt đối.

Nguyên Lý Hoạt Động Của butterfly valve leakage

Cơ chế vận hành của dòng van này dựa trên chuyển động xoay của trục và bộ bánh răng hành trình (butterfly valve operation).

• Khi quay vô lăng (tay quay): Lực quay từ tay người dùng tác động vào hộp số. Cơ cấu trục vít - bánh răng (worm gear butterfly valve) sẽ chuyển đổi chuyển động quay tốc độ cao thành momen xoắn lớn, truyền lực đến trục van và làm xoay đĩa van một góc từ 0 đến 90 độ.

• Trạng thái mở toàn phần: Khi đĩa van xoay song song với hướng dòng chảy, diện tích cản trở bằng không, lưu chất đi qua van với lưu lượng tối đa.

• Trạng thái đóng toàn phần: Khi quay ngược vô lăng đến điểm dừng hành trình, đĩa van sẽ xoay vuông góc với hướng dòng chảy, ép chặt vào gioăng làm kín để chặn đứng dòng lưu chất (nguyên lý van bướm tay quay).

Giải thích chuyên sâu từ chuyên gia:

Tại sao kích thước DN80 lại ưu tiên dùng hộp số tay quay thay vì tay gạt thông thường? Ở kích thước ống phi 89mm, áp lực dòng chảy tác động lên bề mặt đĩa van là khá lớn. Nếu dùng tay gạt, lực phản hồi thủy lực có thể làm người vận hành bị bật tay, gây nguy hiểm hoặc không thể đóng khít van. Hộp số tay quay giúp triệt tiêu lực phản hồi này, cho phép vận hành nhẹ nhàng, không tốn sức và có thể cố định đĩa van ở các góc mở trung gian tùy ý để điều tiết lưu lượng mà không sợ áp lực nước làm lệch vị trí.

Các Loại butterfly valve leakage Phổ Biến

Dựa trên điều kiện môi trường, tính chất hóa học của lưu chất và ngân sách dự án, van bướm DN80 được chia thành các chủng loại chính:

1. Phân loại theo vật liệu cấu tạo

• Van bướm gang: Thân gang đúc bền bỉ, đĩa inox hoặc gang, giá thành hợp lý, chuyên dùng cho hệ thống nước sạch, nước thải đã qua xử lý và PCCC.

• Van bướm inox (SUS304/SUS316): Khả năng chống oxy hóa, chống ăn mòn hóa học tuyệt đối, chịu nhiệt độ cao, thích hợp cho nhà máy hóa chất, thực phẩm, dược phẩm.

• Van bướm nhựa (PVC/CPVC): Trọng lượng nhẹ, chống ăn mòn axit tốt, thường dùng trong hệ thống xử lý nước thải nồng độ hóa chất cao hoặc nuôi trồng thủy sản.

2. Phân loại theo kiểu kết nối với đường ống

• Kiểu Wafer (Kẹp bích): Thiết kế nhỏ gọn, van được kẹp chặt giữa hai mặt bích của đường ống thông qua các bu-lông dài xuyên suốt. Đây là loại phổ biến nhất nhờ chi phí thấp và dễ lắp đặt.

• Kiểu Lug (Tai tai bích): Có các tai xỏ bu-lông ren trực tiếp trên thân van, cho phép tháo rời một phía đường ống mà phía bên kia vẫn giữ được áp suất.

• Kiểu Mặt Bích (Flanged): Hai mặt bích đúc liền trên thân van, kết nối trực tiếp với bích ống, thường dùng cho hệ thống áp lực cao và có độ rung lắc mạnh.

3. Phân loại theo vật liệu gioăng làm kín (Seat)

• Gioăng EPDM: Chịu nhiệt dưới 120°C, chuyên cho nước sạch, nước thải.

• Gioăng NBR: Chống dầu tốt, thích hợp cho hệ thống dẫn dầu thô, dầu thủy lực.

• Gioăng PTFE (Teflon): Chịu nhiệt lên tới 180°C, kháng hầu hết các loại hóa chất và axit mạnh.

Thông Số Kỹ Thuật Quan Trọng Của Van Bướm DN80

Việc kiểm tra và đối chiếu chính xác các thông số kỹ thuật là điều kiện tiên quyết để đảm bảo hệ thống vận hành an toàn và không xảy ra sự cố.

Phân tích chiều sâu:

• Vì sao chọn sai vật liệu gioăng gây rò rỉ? Gioăng cao su EPDM thông thường nếu lắp vào hệ thống dẫn dầu hoặc hóa chất có tính ăn mòn cao sẽ nhanh chóng bị mủn, trương nở hoặc rách nát sau vài tuần sử dụng, dẫn đến hiện tượng butterfly valve leakage nghiêm trọng. Do đó, môi trường hóa chất hay nhiệt độ cao bắt buộc phải chỉ định gioăng PTFE hoặc inox làm kín kim loại.

• Tại sao thân inox là lựa chọn tối ưu cho hóa chất? Inox chứa hàm lượng Crom và Niken cao, tạo ra lớp màng oxit bảo vệ bề mặt ngăn chặn mọi phản ứng oxy hóa phá hủy kim loại từ các dung dịch axit, kiềm.

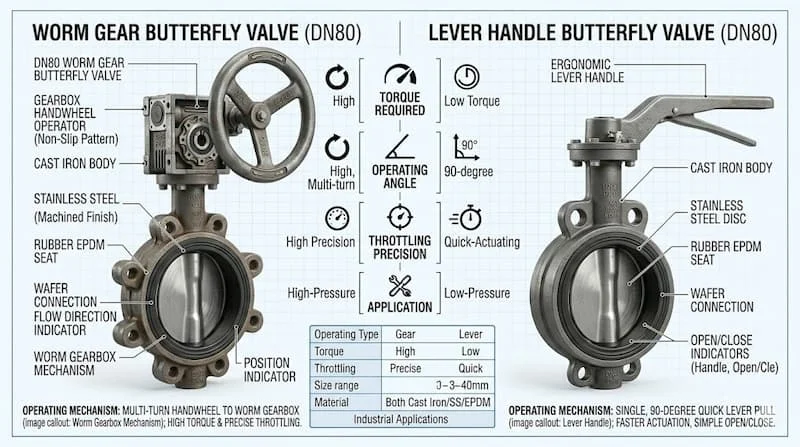

So Sánh Van Bướm Tay Quay Và Tay Gạt

Nhiều đơn vị thu mua thường băn khoăn giữa hai cơ chế vận hành này khi lựa chọn size DN80. Hãy cùng làm rõ qua bảng so sánh dưới đây:

Insight từ kỹ sư: Với đường ống DN80, nếu hệ thống có áp suất thấp (dưới 5 bar) và cần đóng mở nhanh, van tay gạt có thể đáp ứng được để tiết kiệm chi phí. Tuy nhiên, nếu hệ thống vận hành ở áp suất cao, có hiện tượng búa nước hoặc cần điều tiết lưu lượng mịn, việc đầu tư van bướm tay quay dn80 là hoàn toàn xứng đáng để bảo vệ an toàn cho công nhân vận hành và thiết bị. Khi hệ thống đòi hỏi đóng mở tự động từ phòng điều khiển trung tâm, đó là lúc bạn cần nâng cấp lên van bướm điều khiển điện hoặc điều khiển khí nén.

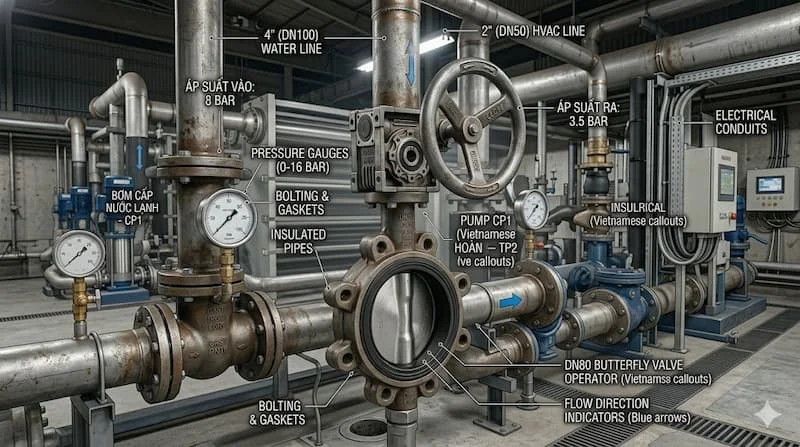

Van Bướm Tay Quay DN80 Được Dùng Ở Đâu?

DN80 là kích thước "vàng" trong thiết kế đường ống công nghiệp và dân dụng, do đó dòng van này xuất hiện dày đặc trong:

• Hệ thống PCCC: Lắp đặt tại các họng xả, trạm bơm bù áp của các tòa nhà chung cư, trung tâm thương mại nhờ tính năng hiển thị trạng thái đóng mở rõ ràng trên hộp số.

• Hệ thống cấp thoát nước đô thị: Trạm xử lý nước sạch, nhà máy xử lý nước thải tập trung, các đường ống dẫn nước thô đầu nguồn.

• Hệ thống chiller, HVAC: Điều tiết lưu lượng nước làm mát trong các đường ống thông gió điều hòa trung tâm của các khu phức hợp.

• Hệ thống công nghiệp: Đường dẫn khí nén nhà máy dệt, đường ống dẫn nguyên liệu lỏng trong chế biến thực phẩm, bia rượu nhờ tính chất vệ sinh cao của dòng van inox đệm PTFE.

Những Sai Lầm Thường Gặp Khi Sử Dụng Van Bướm DN80

Phần lớn lỗi kỹ thuật dẫn đến việc giảm tuổi thọ van không nằm ở bản thân thiết bị mà do quy trình thi công, vận hành sai cách:

• Chọn sai vật liệu gioăng: Lắp gioăng nhựa/cao su thông thường cho đường ống hơi nóng hoặc nước nóng lò hơi khiến gioăng bị chảy, kẹt cứng đĩa van.

• Lắp lệch mặt bích và siết bu-lông không đều: Khi lắp đặt van kẹp bích (Wafer), việc siết bu-lông một bên quá chặt trước sẽ làm lệch tâm van, đĩa van khi xoay sẽ cọ xát mạnh vào lòng mặt bích ống gây mẻ đĩa hoặc rách gioăng (lỗi van bướm dn80).

• Thao tác đóng mở quá đột ngột: Dù hộp số tay quay đã hạn chế tốc độ, việc cố tình quay vô lăng quá nhanh khi xả dòng áp lực lớn có thể tạo ra xung áp lực, gây nứt vỡ các mối nối lân cận.

• Bỏ bê bảo trì hộp số vô lăng: Hộp số để ngoài trời lâu ngày bị khô mỡ bôi trơn, rỉ sét bánh răng dẫn đến hiện tượng kẹt vô lăng, không thể xoay chuyển.

Hướng Dẫn Chọn Van Bướm Tay Quay DN80 Phù Hợp

Để chọn mua được sản phẩm chuẩn xác nhất, hãy áp dụng bộ checklist kỹ thuật sau:

• Xác định môi trường lưu chất: Nước sạch chọn van gang gioăng EPDM; Hóa chất/Nước thải chọn van inox hoặc van nhựa; Dầu chọn gioăng NBR.

• Xác định áp suất làm việc thực tế: Chọn tiêu chuẩn áp suất PN10 hay PN16 để đồng bộ với áp suất thiết kế của mặt bích đường ống.

• Lựa chọn kiểu kết nối phù hợp: Ưu tiên kiểu kết nối Wafer cho các vị trí có không gian hẹp và muốn tiết kiệm chi phí, chọn kiểu mặt bích cho các vị trí chịu rung lắc cường độ cao.

• Kiểm tra tiêu chuẩn mặt bích: Đảm bảo van tương thích với tiêu chuẩn bích của hệ thống (JIS 10K, ANSI, BS hay DIN) để tránh hiện tượng lệch tâm lỗ bu-lông khi xỏ qua tai van (cách lắp van bướm).

Lưu Ý Khi Lắp Đặt Và Bảo Trì Van Bướm DN80

Đảm bảo độ bền tối đa cho thiết bị bằng cách tuân thủ quy trình lắp đặt chuẩn công nghiệp:

1. Lưu ý trước khi siết bu-lông: Khi đưa van vào giữa hai mặt bích, hãy mở hé đĩa van ra khoảng 10-15% hành trình để đĩa không bị kẹt vào mép ống khi siết. Chỉ siết bu-lông theo hình chữ X (đối xứng) để lực ép phân bổ đều lên bề mặt gioăng.

2. Chu kỳ bảo dưỡng định kỳ: Định kỳ 6 tháng/lần tiến hành tra mỡ bò bôi trơn vào đầu vú mỡ trên hộp số tay quay để bảo vệ bánh răng truyền động.

3. Xử lý hiện tượng rò rỉ trục: Nếu phát hiện lưu chất rỉ ra ở cổ trục van dưới hộp số, cần tháo cụm tay quay và tiến hành siết lại gối đỡ gioăng (gland packing) hoặc thay thế vòng o-ring chống bám bụi của trục van.

FAQ - Câu Hỏi Thường Gặp Về Van Bướm Tay Quay DN80

FAQ 1: Van bướm DN80 là phi bao nhiêu?

Trả lời: Kích thước DN80 tương đương với đường ống có đường kính ngoài xấp xỉ 89mm (hệ mét) hoặc đường kính định danh 3 inch (hệ inch).

FAQ 2: Đường ống DN80 nên dùng tay quay hay tay gạt?

Trả lời: Với size DN80, nếu áp suất hệ thống nhỏ dưới 5 bar thì dùng tay gạt để đóng mở nhanh. Nếu áp suất cao hoặc cần điều tiết lưu lượng, bắt buộc phải dùng van tay quay hộp số để đảm bảo an toàn và vận hành nhẹ nhàng.

FAQ 3: Van bướm tay quay dn80 dùng cho môi trường nào tốt nhất?

Trả lời: Dòng van thân inox 304/316 kết hợp gioăng PTFE chuyên dụng cho các môi trường có tính ăn mòn cao như hóa chất, dệt nhuộm, nước biển, hệ thống xử lý nước thải công nghiệp và công nghệ thực phẩm sạch.

FAQ 4: Van bướm DN80 chịu được áp suất tối đa bao nhiêu?

Trả lời: Thông thường các dòng van bướm gang công nghiệp tiêu chuẩn có mức chịu áp lực phổ biến là PN16 (tối đa 16 bar tương đương 16 kg/cm²). Một số dòng đặc chủng chịu được áp lực lên tới PN25.

FAQ 5: Van bướm bị rò rỉ qua ty van xử lý thế nào?

Trả lời: Hiện tượng rò rỉ qua ty van (trục van) là do vòng đệm chữ O bên trong bị mài mòn. Bạn cần ngắt dòng lưu chất, tháo hộp số tay quay ra và tiến hành thay thế vòng gioăng đệm trục cao su mới.

Kết Luận

Lựa chọn đúng van bướm tay quay DN80 phù hợp với môi trường vận hành không chỉ tối ưu hóa năng suất dòng chảy mà còn bảo vệ toàn bộ hệ thống cơ điện khỏi nguy cơ thất thoát áp suất và lưu chất. Đầu tư thông minh vào thiết bị chuẩn chất lượng luôn là giải pháp tiết kiệm chi phí bảo trì dài hạn cho mọi công trình.

Để nhận giải pháp kỹ thuật chuyên sâu và ưu đãi tốt nhất cho dự án của bạn, hãy liên hệ ngay:

• Liên hệ tư vấn kỹ thuật: Các chuyên gia van công nghiệp sẵn sàng tư vấn lựa chọn vật liệu và kiểu kết nối chính xác.

• Nhận catalogue van bướm DN80: Tải trọn bộ thông số kỹ thuật, kích thước chi tiết và biểu đồ momen xoắn.

• Báo giá van bướm tay quay dn80 nhanh theo yêu cầu: Cam kết chính sách giá tối ưu, chiết khấu hấp dẫn cho nhà thầu và đơn vị thương mại.
