Van Hạ Áp: Giải Pháp Kiểm Soát Áp Suất Và Bảo Vệ Đường Ống Toàn Diện

Trong các hệ thống đường ống công nghiệp và dân dụng, áp suất chất lưu tăng cao đột ngột là tác nhân hàng đầu phá hủy thiết bị, gây bục vỡ mối nối và làm thất thoát tài nguyên. Để kiểm soát rủi ro này, việc tích hợp van giảm áp là bắt buộc nhằm ổn định dòng chảy, duy trì áp suất ở ngưỡng an toàn và bảo vệ toàn bộ mạng lưới thủy lực khỏi các nguy cơ hư hỏng ngoài ý muốn.

Van Hạ Áp Là Gì?

Van giảm áp là thiết bị cơ khí chuyên dụng dùng để giảm áp suất đầu vào cao của dòng lưu chất xuống một giá trị thấp hơn và tự động duy trì áp suất đầu ra đó ổn định ở một mức cố định, bất kể sự biến động về áp suất đầu vào hay lưu lượng qua van.

Thiết bị này đóng vai trò sống còn trong việc bảo vệ các thiết bị downstream (phía sau van), ổn định lưu lượng sử dụng, giảm thiểu độ rung lắc cơ học và triệt tiêu nguy cơ rò rỉ lưu chất tại các khớp nối ren hoặc mặt bích.

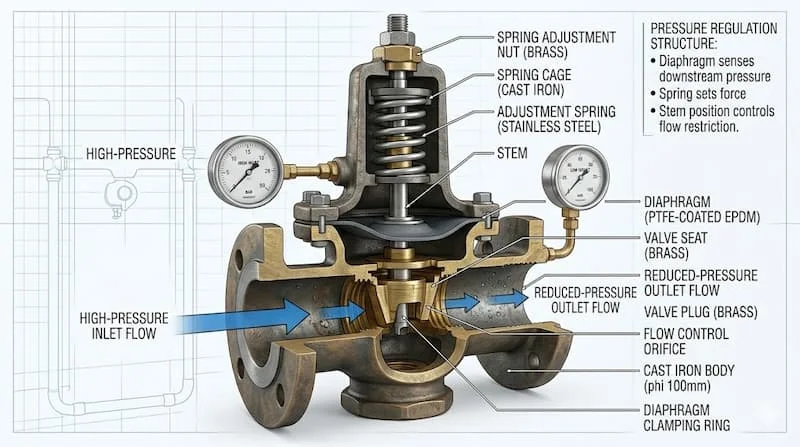

Cấu tạo cơ bản của một cụm van giảm áp tiêu chuẩn bao gồm 4 thành phần cốt lõi:

• Thân van (Body): Bộ phận chịu lực đúc từ đồng, gang hoặc inox, chứa các khoang thu hẹp dòng chảy.

• Màng van (Diaphragm): Tấm màng ngăn đàn hồi (bằng cao su EPDM chịu lực hoặc inox siêu mỏng) tiếp nhận áp suất đầu ra để phản hồi cơ học.

• Lò xo điều áp (Spring): Cung cấp lực nén đối nghịch với áp suất lưu chất, có thể tăng giảm độ nén bằng vít chỉnh.

• Bộ điều chỉnh áp suất (Adjustment Screw): Trục vít điều chỉnh lực nén của lò xo để thiết lập mức áp suất đầu ra mong muốn.

Nguyên Lý Hoạt Động Của Van giảm áp

Cơ chế vận hành của thiết bị dựa trên sự cân bằng lực cơ học giữa lực nén của lò xo định mức và áp lực của chất lưu tác động lên màng van (pressure reducing valve operation).

Áp suất đầu ra TĂNG ──> Đẩy màng van lên ──> Thắng lực lò xo ──> Đĩa van khép lại ──> Áp suất đầu ra GIẢM
Áp suất đầu ra GIẢM ──> Lò xo đẩy màng xuống ──> Mở rộng đĩa van ──> Tăng lưu lượng ──> Áp suất đầu ra TĂNG

• Chu trình tự điều chỉnh: Chất lưu có áp suất đầu vào cao đi qua cửa van sẽ bị thu hẹp tiết diện dòng chảy, làm áp suất sụt giảm. Dòng chất lưu sau khi giảm áp sẽ đi tới cửa ra, đồng thời một phần lưu chất qua kênh dẫn phụ lọt vào khoang dưới của màng van.

• Trạng thái cân bằng động: Khi áp suất đầu ra có xu hướng tăng cao vượt mức cài đặt, lực của chất lưu sẽ đẩy màng diaphragm dịch chuyển lên trên, nén lò xo lại và kéo đĩa van khép nhỏ lại. Tiết diện dòng chảy giảm đi khiến áp suất đầu ra lập tức hạ xuống. Ngược lại, khi áp suất đầu ra tụt giảm, lò xo sẽ giãn ra, đẩy màng van và đĩa van mở rộng hơn để bù áp.

Vì sao áp suất đầu vào thay đổi nhưng đầu ra vẫn giữ ổn định?

Nhờ vào thiết kế của nguyên lý van giảm áp, lực tác động ngược từ hạ lưu lên màng van đóng vai trò như một hệ thống phản hồi vòng kín (closed-loop feedback). Bất kể áp suất thượng lưu (đầu vào) tăng mạnh hay sụt giảm, màng van sẽ liên tục dao động để bù trừ phần chênh lệch lực nén.

Sự cân bằng giữa lực đàn hồi của lò xo (hằng số không đổi trừ khi thay đổi vít chỉnh) và lực áp suất lòng ống lên diện tích màng van đảm bảo thiết bị hoạt động như một bộ pressure control valve hoàn toàn tự động, giữ cho đầu ra luôn "bình yên" trước mọi biến động của nguồn cấp.

Các Loại Van giảm áp Phổ Biến

Để tối ưu hóa chi phí đầu tư và đạt hiệu quả kiểm soát cao nhất, việc phân loại van giảm áp thường dựa trên ba tiêu chí lõi:

1. Phân loại theo môi trường lưu chất

• Van giảm áp nước: Thường có thiết kế màng cao su dày, chuyển động êm ái, cấu tạo thân gang hoặc đồng để chịu lực thủy tĩnh.

• Van giảm áp khí nén: Kích thước nhỏ gọn, tốc độ phản hồi cực nhanh, chuyên dùng ổn định áp cho các cơ cấu xilanh, thiết bị phụ trợ khí nén.

• Van giảm áp hơi nóng (Steam): Bắt buộc sử dụng màng van bằng inox hoặc hợp kim chịu nhiệt, đĩa van kim loại làm kín bằng cơ khí, chịu được chu kỳ nhiệt cao mà không bị biến dạng.

2. Phân loại theo cơ chế tác động

• Tác động trực tiếp (Direct Acting): Màng van tiếp xúc trực tiếp với lưu chất hạ lưu. Kết cấu đơn giản, giá thành rẻ, thích hợp cho hệ thống lưu lượng nhỏ đến trung bình, độ chính xác ở mức vừa phải.

• Tác động gián tiếp / Có van điều hướng (Pilot Operated): Sử dụng một van nhỏ (Pilot) để điều khiển cơ cấu màng hoặc piston của van chính. Loại này có kích thước lớn, công suất xả áp cực mạnh, độ chính xác cao và duy trì áp đầu ra ổn định ngay cả khi lưu lượng thay đổi đột ngột.

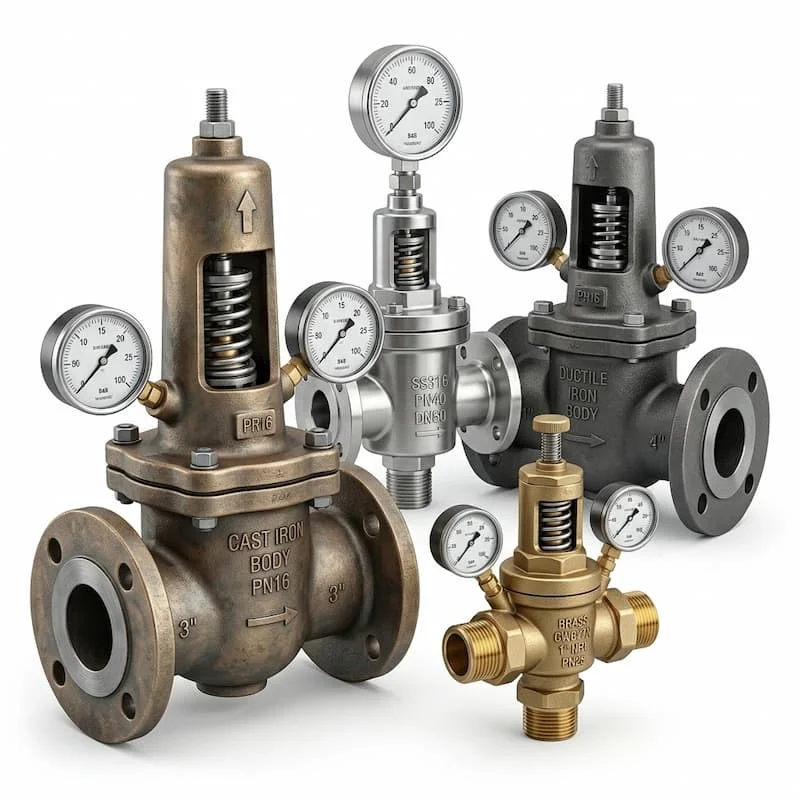

3. Phân loại theo vật liệu

• Vật liệu đồng (Brass/Bronze): Dùng cho hệ cấp nước gia đình, tòa nhà thương mại nhỏ, hệ hơi nhiệt độ thấp.

• Vật liệu gang (Cast Iron/Ductile Iron): Phổ biến nhất trong công nghiệp, trục cấp nước đô thị, hệ thống PCCC nhờ chịu va đập tốt, chi phí tối ưu.

• Vật liệu inox (Stainless Steel 304/316): Chuyên dụng cho môi trường hóa chất, y tế, thực phẩm và các môi trường lưu chất có tính ăn mòn cao.

Thông Số Kỹ Thuật Quan Trọng Của Van giảm áp

Việc chọn mua van giảm áp theo trực giác mà bỏ qua các thông số kỹ thuật dưới đây là nguyên nhân trực tiếp làm hỏng van hoặc kẹt hệ thống:

Phân tích hệ quả kỹ thuật

• Vì sao chọn sai dải áp suất gây hỏng van? Nếu áp suất đầu vào thực tế vượt quá ngưỡng Inlet Pressure, màng van sẽ bị ép quá lực dẫn đến rách hoặc biến dạng vĩnh viễn, gây mất kiểm soát áp suất hạ lưu. Tương tự, nếu chọn lò xo có dải áp đầu ra quá cao so với nhu cầu sử dụng thực tế, van sẽ luôn ở trạng thái đóng gần hết, gây hiện tượng mài mòn cục bộ đĩa van (lỗi xói mòn bề mặt làm kín).

• Tại sao kích thước van ảnh hưởng đến lưu lượng? Nếu chọn van quá nhỏ so với lưu lượng dòng chảy cần thiết, tổn thất áp suất qua van sẽ cực lớn, khiến áp suất hạ lưu bị tụt sâu khi hệ thống mở tải toàn phần. Ngược lại, nếu van quá lớn, đĩa van chỉ cần nhấc nhẹ là đủ lưu lượng, dẫn đến hiện tượng van đóng mở liên tục (hunting) gây hư hỏng cơ học nhanh chóng.

So Sánh Van giảm áp Và Van Điều Áp

Trong kỹ thuật, hai khái niệm van giảm áp (Pressure Reducing Valve) và van điều áp (Regulator) thường dễ bị đánh tráo. Bảng đối sánh trực quan dưới đây sẽ phân định rõ ranh giới ứng dụng:

Insight thực tế: Một câu hỏi thường gặp từ các kỹ sư vận hành: "Có cần dùng thêm đồng hồ áp suất cho van giảm áp không?". Câu trả lời là Bắt buộc và cần tối thiểu hai đồng hồ. Một chiếc lắp phía trước (đo áp đầu vào) và một chiếc lắp phía sau (đo áp đầu ra) để kỹ thuật viên có thể xoay vít chỉnh áp chính xác, đồng thời theo dõi xem van có bị lỗi kẹt hay rò rỉ hay không.

Van giảm áp Được Dùng Trong Những Hệ Thống Nào?

Do tính chất quan trọng trong việc cân bằng động thủy lực, van giảm áp là mắt xích không thể thiếu trong:

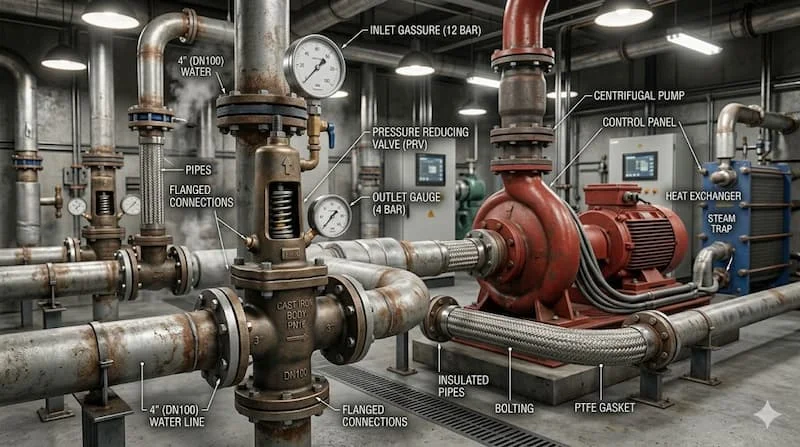

• Hệ thống cấp nước tòa nhà cao tầng: Áp suất nước ở các tầng dưới cùng của tòa nhà 30-40 tầng là cực lớn do áp suất thủy tĩnh. Van giảm áp được lắp tại các nhánh tầng để giảm áp về mức an toàn (thường dưới 3 bar), tránh làm nổ ống, hỏng vòi nước sinh hoạt.

• Hệ thống hơi nóng (Steam Boiler): Hơi nước được truyền tải từ lò hơi ở áp suất cao để giảm kích thước đường ống, nhưng khi đến các thiết bị sấy, nấu hoặc trao đổi nhiệt, van sẽ giảm áp xuống mức thích hợp để tối ưu hóa nhiệt năng và bảo vệ thiết bị an toàn.

• Hệ thống PCCC: Đảm bảo khi các họng cứu hỏa ở tầng thấp được mở, áp lực nước không quá mạnh gây nguy hiểm cho người vận hành vòi phun, đồng thời bảo vệ các thiết bị báo cháy nhạy cảm.

Những Sai Lầm Thường Gặp Khi Sử Dụng Van giảm áp

Hơn 80% sự cố rò rỉ hoặc van không nhảy áp bắt nguồn từ các lỗi lắp đặt và vận hành sai kỹ thuật:

• Không dùng lọc Y (Y-Strainer) trước van: Các hạt cát, xỉ hàn hoặc cặn rỉ sét trong đường ống di chuyển tự do sẽ lọt vào kẽ hở giữa đĩa van và ghế van giảm áp. Cặn bẩn này bám chặt làm đĩa van không thể đóng khít, gây ra hiện tượng pressure reducing valve leakage (áp suất hạ lưu tự động tăng bằng áp thượng lưu khi hệ thống đóng tải).

• Lắp sai chiều dòng chảy: Trên mọi thân van giảm áp đều đúc nổi một mũi tên chỉ hướng. Lắp ngược chiều khiến lưu chất ép ngược màng van, làm tê liệt chu trình tự điều chỉnh áp suất.

• Hiện tượng van giảm áp bị rung lắc lớn: Lỗi này xảy ra khi chọn dải áp suất quá hẹp hoặc lưu lượng thực tế qua van quá nhỏ so với thiết kế của van (van quá lớn), khiến đĩa van liên tục đập vào ghế van tạo ra tiếng rít và rung động mạnh phá hủy gioăng (lỗi van giảm áp).

Hướng Dẫn Chọn Van giảm áp Phù Hợp

Để chọn đúng giải pháp van giảm áp, hãy vận hành quy trình thiết kế theo bộ checklist kỹ thuật tiêu chuẩn dưới đây:

• Bước 1: Xác định chính xác loại lưu chất (Nước nguội, nước nóng HVAC, khí nén sạch, hay hơi nóng bão hòa?).

• Bước 2: Kiểm tra áp suất đầu vào tối đa và áp suất đầu ra mong muốn (Để xác định dải lò xo thích hợp).

• Bước 3: Tính toán lưu lượng đỉnh (Q) đi qua hệ thống (Dựa vào lưu lượng để tra bảng chọn kích thước DN của van từ nhà sản xuất, tuyệt đối không chọn size van dựa theo size ống có sẵn).

• Bước 4: Chọn vật liệu phù hợp với nhiệt độ và hóa chất (Gang cho nước công nghiệp, Đồng cho nước dân dụng, Inox cho hóa chất/vi sinh).

Lưu Ý Khi Lắp Đặt Và Bảo Trì Van giảm áp

Quy trình thi công và bảo dưỡng hệ thống van giảm áp chuẩn công nghiệp cần thực hiện nghiêm túc các bước sau:

[Lọc Y] ──> [Đồng hồ áp 1] ──> [Van Hạ Áp] ──> [Đồng hồ áp 2] ──> [Van an toàn]

1. Lắp đặt cụm phụ kiện tiêu chuẩn: Luôn lắp một lọc Y ngay phía trước van hạ áp để chặn rác. Lắp hai đồng hồ áp suất trước và sau van. Khuyến cáo nên lắp thêm một van an toàn (Safety Valve) ở phía sau cụm van hạ áp để xả áp ra ngoài nếu chẳng may van hạ áp gặp sự cố kẹt mở, bảo vệ tuyệt đối cho thiết bị hạ lưu.

2. Chu kỳ bảo trì định kỳ: Kiểm tra và vệ sinh lưới lọc Y, súc rửa khoang màng van định kỳ 6 tháng/lần.

3. Thay thế màng diaphragm: Màng cao su có tuổi thọ vật lý từ 2 đến 3 năm tùy thuộc vào tần suất làm việc. Khi thấy nước hoặc khí rò rỉ ra ngoài qua lỗ thở trên nắp van, đó là dấu hiệu màng van đã bị rách và cần được thay thế ngay lập tức.

FAQ - Câu Hỏi Thường Gặp Về Van Hạ Áp

FAQ 1: Van hạ áp có tác dụng gì?

Trả lời: Thiết bị giúp tự động giảm áp suất dòng lưu chất từ mức cao xuống mức thấp an toàn theo cài đặt, đồng thời giữ ổn định áp suất đầu ra này trong suốt quá trình hệ thống vận hành.

FAQ 2: Van hạ áp và van điều áp khác nhau thế nào?

Trả lời: Van hạ áp chuyên dùng cho các ứng dụng giảm áp dòng lưu lượng công nghiệp lớn và chịu biến động thủy lực mạnh. Van điều áp (Regulator) thường nhỏ gọn hơn, chuyên tinh chỉnh áp suất cho lưu lượng nhỏ (như hệ khí nén, bình gas).

FAQ 3: Khi nào cần dùng van giảm áp nước?

Trả lời: Cần dùng khi áp lực nước tại nguồn (như trục bơm tăng áp, bể nước mái tòa nhà cao tầng) vượt quá mức chịu đựng của thiết bị đầu cuối (vượt quá 3 - 4 bar), nguy cơ gây vỡ ống, hỏng vòi sen hoặc máy giặt.

FAQ 4: Van hạ áp bị rung xử lý thế nào?

Trả lời: Hiện tượng rung rít xảy ra do van quá lớn so với lưu lượng thực tế hoặc cài đặt áp suất sát ngưỡng giới hạn. Cần kiểm tra lại tính toán lưu lượng, điều chỉnh lại vít chỉnh hoặc chuyển sang dòng van hạ áp dạng pilot nếu hệ thống yêu cầu dòng chảy biến thiên lớn.

FAQ 5: Có cần lắp đồng hồ áp suất cho van hạ áp không?

Trả lời: Rất cần thiết. Nếu không có đồng hồ áp suất lắp trước và sau van, bạn sẽ không thể căn chỉnh lực nén lò xo chính xác và không thể phát hiện được khi nào van hoạt động sai lệch hoặc bị kẹt rác rò rỉ.

Kết Luận và Liên Hệ

Tích hợp van hạ áp chính hãng là phương án đầu tư kỹ thuật thông minh, giúp triệt tiêu các rủi ro hư hỏng thiết bị đắt tiền do quá áp, đồng thời giảm thiểu chi phí bảo dưỡng đường ống dài hạn. Việc tính toán chính xác kích cỡ van theo lưu lượng thực tế là yếu tố cốt lõi quyết định độ bền của toàn hệ thống.

Để nhận giải pháp kỹ thuật và báo giá tối ưu nhất cho công trình của bạn, hãy liên hệ:

• Liên hệ tư vấn kỹ thuật: Đội ngũ kỹ sư công nghệ đường ống hỗ trợ tính toán lưu lượng và lựa chọn mã van miễn phí.

• Nhận catalogue van giảm áp: Tải ngay bộ tài liệu chi tiết đầy đủ kích thước và biểu đồ sụt áp của thiết bị.

• Báo giá van hạ áp nhanh theo yêu cầu: Gửi ngay bảng thông số hệ thống để nhận báo giá chiết khấu ưu đãi tốt nhất thị trường.
