Nguyên Lý Hoạt Động Của Van Khóa 3 Chiều

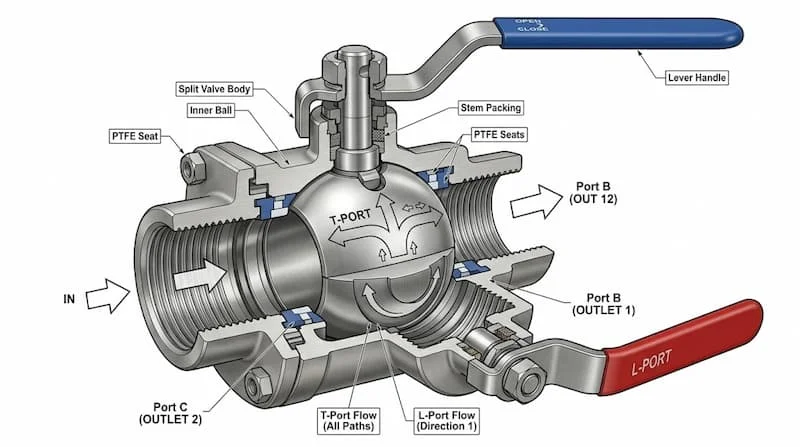

Van khóa 3 chiều (three way valve) vận hành dựa trên cơ chế xoay của bi van (ball) hoặc nút van (plug) có khoét lỗ bên trong thân van. Khi tác động lực lên tay gạt, tay quay hoặc bộ điều khiển, bi van sẽ xoay một góc 90 độ để đóng/mở các cửa dòng chảy. Nhờ thiết kế ba cổng kết nối (Ports), loại van này cho phép xử lý linh hoạt 3 kịch bản lưu chất: chuyển dòng (redirecting - ngắt cổng này, thông cổng kia), trộn dòng (mixing - hòa hai nguồn lưu chất thành một) và chia dòng (diverting - phân tách một dòng thành hai).

Van chữ L và van chữ T

Sự khác biệt cốt lõi nằm ở cấu trúc lỗ khoét xuyên qua bi van, quyết định hoàn toàn đến công năng điều hướng:

• Van chữ L (L-port / Tách dòng): Bi van được khoan lỗ hình chữ L. Loại này chỉ cho phép lưu chất đi từ cổng trung tâm sang một trong hai cổng còn lại tại một thời điểm. Van chữ L không có khả năng thông cả 3 cửa cùng lúc, chuyên dùng cho nhiệm vụ chuyển hướng dòng chảy (thay thế cho hai van 2 chiều).

• Van chữ T (T-port / Trộn - Chia dòng): Bi van được khoan lỗ hình chữ T. Cấu trúc này linh hoạt hơn, cho phép thông cả 3 cửa cùng lúc để trộn dòng lưu chất, hoặc chia đều dòng chảy từ một cổng ra hai cổng. Ngoài ra, nó vẫn có thể xoay để hoạt động như một van chữ L.

Vì sao van 3 chiều giúp tối ưu hệ thống?

Thay vì phải lắp đặt cụm 2 đến 3 van bướm hoặc van bi đơn hướng kết hợp với các khớp nối chữ T phức tạp, bạn chỉ cần sử dụng duy nhất một cây van bi 3 ngã. Điều này giúp tối giảm số lượng mối nối, hạ thấp tổn thất áp suất cục bộ, tiết kiệm không gian lắp đặt và giảm thiểu tối đa rủi ro rò rỉ tại các điểm kết nối. Nhờ hiểu rõ three way valve operation, kỹ sư có thể tối ưu hóa chi phí vật tư và nhân công vận hành lên tới 30%.

Các Loại Van Khóa 3 Chiều Phổ Biến

Để cấu trúc một hệ thống đường ống đạt hiệu suất cao, việc phân loại và nắm rõ đặc tính của từng dòng van khóa 3 chiều là yêu cầu bắt buộc. Thiết bị này hiện được chia nhóm dựa trên ba tiêu chí cốt lõi: kiểu dòng chảy, cơ chế vận hành và vật liệu chế tạo.

Phân loại chi tiết và điều kiện ứng dụng

• Theo kiểu dòng chảy (Cấu trúc bi van): Gồm van chữ L (chuyển hướng cơ bản) và van chữ T (đa năng, trộn/chia dòng).

• Theo kiểu vận hành (Cơ chế kích động):

  • Tay gạt / Tay quay: Vận hành thủ công bằng cơ năng. Phù hợp cho đường ống kích thước nhỏ đến trung bình, tần suất đóng mở thấp, chi phí đầu tư ban đầu rẻ.

  • Điều khiển điện / Khí nén: Tích hợp bộ truyền động tự động (Actuator). Đây là lựa chọn tối ưu cho các hệ thống SCADA tự động hóa, nhà máy lớn hoặc các vị trí lắp đặt nguy hiểm, đòi hỏi thời gian đóng mở nhanh bằng mili-giây (khí nén) hoặc lực mô-men xoắn lớn (điện).

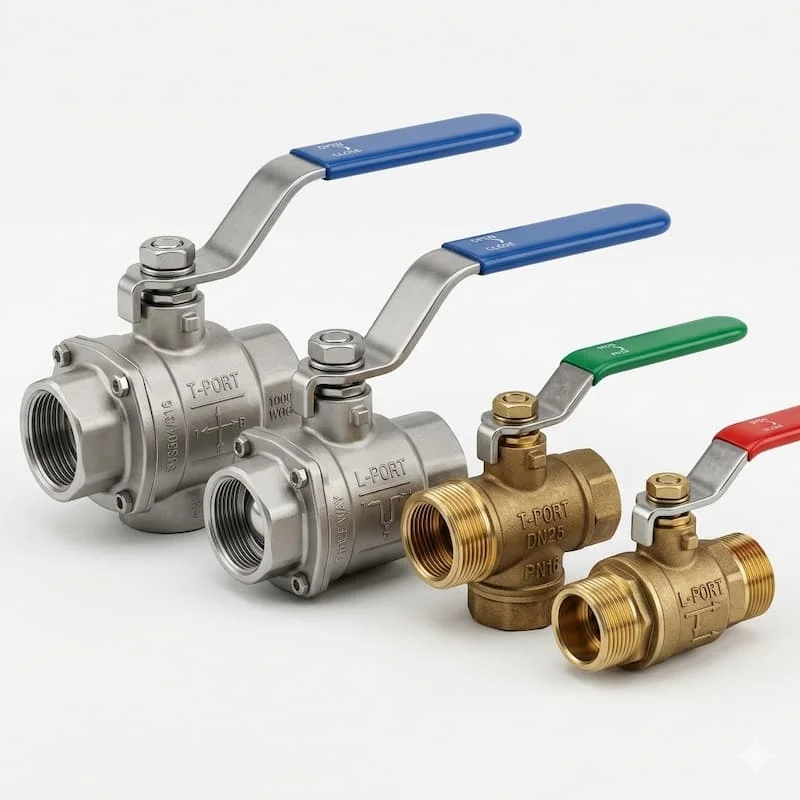

• Theo vật liệu chế tạo:

  • Đồng (Brass): Chịu lực tốt, chống ăn mòn cơ bản, thường dùng cho hệ thống nước sạch, HVAC gia dụng.

  • Nhựa PVC / PP: Kháng hóa chất tuyệt vời, trọng lượng nhẹ, giá thành rẻ nhưng chịu nhiệt và áp suất kém ($<60^\circ\text{C}$).

  • Inox (SUS304, SUS316): Dòng van cao cấp nhất, chịu nhiệt độ cao, áp suất lớn và kháng hóa chất, oxy hóa tuyệt đối.

Phân tích kinh tế và kỹ thuật

Việc chọn lựa sai vật liệu không chỉ làm giảm tuổi thọ thiết bị mà còn gây nguy cơ ô nhiễm lưu chất (trong ngành thực phẩm) hoặc rò rỉ dung môi độc hại, làm tăng chi phí vận hành (OPEX) do phải dừng máy sửa chữa liên tục.

Thông Số Kỹ Thuật Quan Trọng Của Van 3 Chiều

Khi chọn mua hoặc thiết kế hệ thống với van khóa 3 chiều, các kỹ sư bắt buộc phải đọc hiểu các thông số kỹ thuật cốt lõi được khắc trên thân van hoặc ghi trong catalogue. Việc xem nhẹ các chỉ số này là nguyên nhân hàng đầu dẫn đến sự cố sụt áp hoặc phá hủy hệ thống đường ống.


Bảng tra cứu thông số kỹ thuật tiêu chuẩn

Phân tích kỹ thuật chuyên sâu

Vì sao chọn sai áp suất gây hỏng van nghiêm trọng?

Nếu áp suất vận hành thực tế vượt quá Pressure Rating của van, lực xung kích của dòng lưu chất sẽ làm biến dạng bi van, xé rách gioăng làm kín (PTFE), thậm chí gây nứt vỡ thân van dưới áp lực cao. Hiện tượng này dẫn đến hiện tượng sụt áp, rò rỉ chất lỏng ra môi trường, và trong trường hợp xấu nhất là nổ đường ống, gây mất an toàn lao động nghiêm trọng.

Tại sao Inox là vật liệu tối ưu cho hóa chất và nhiệt độ cao?

Thép không gỉ (đặc biệt là dòng SUS316) sở hữu hàm lượng Crom và Niken cao, tạo ra lớp màng oxit thụ động bền vững bảo vệ bề mặt trước sự tấn công của axit và muối. Về mặt vật lý, cấu trúc tinh thể của inox duy trì được độ bền kéo và mô-men xoắn ổn định ở dải nhiệt độ rộng (lên tới hơn $200^\circ\text{C}$), không bị giòn gãy như nhựa hay bị oxy hóa bề mặt làm kẹt bi van như dòng van đồng.

So Sánh Van 3 Chiều Và Van 2 Chiều

Để có cái nhìn trực quan trước khi quyết định xuống tiền mua vật tư, chúng ta cần đặt van khóa 3 chiều và van 2 chiều truyền thống lên bàn cân so sánh toàn diện về mặt công năng và chi phí.

Bảng đối chiếu trực quan

Khảo sát Insight: Khi nào nên chuyển đổi?

Người dùng hệ thống thường đối mặt với câu hỏi: Khi nào thực sự cần van 3 chiều và có thể dùng van 2 chiều để thay thế không?

• Khi nào bắt buộc dùng van 3 chiều: Khi quy trình công nghệ đòi hỏi dòng lưu chất phải được luân chuyển liên tục không ngắt quãng giữa hai nhánh ống khác nhau (ví dụ: Chuyển dòng nước nóng từ tháp giải nhiệt về lại lò hơi hoặc xả bỏ), hoặc khi cần phối trộn chính xác tỷ lệ giữa 2 chất lỏng để đạt nhiệt độ/nồng độ mục tiêu.

• Có thể thay van 2 chiều bằng van 3 chiều không: Về mặt lý thuyết là Có, bằng cách bịt kín một cổng của van 3 chiều chữ L để biến nó thành van 2 chiều. Tuy nhiên, đây là phương án cực kỳ lãng phí và sai lầm về mặt kinh tế vì chi phí của van 3 chiều cao hơn rất nhiều. Ngược lại, để thay thế 1 van 3 chiều, bạn phải dùng ít nhất 2 van 2 chiều phối hợp đóng mở so le – điều này làm hệ thống điều khiển trở nên cồng kềnh và tăng gấp đôi tỷ lệ rò rỉ tại các khớp nối.

Van Khóa 3 Chiều Được Dùng Ở Đâu?

Nhờ khả năng điều hướng dòng chảy linh hoạt, van khóa 3 chiều xuất hiện trong hầu hết các hạ tầng kỹ thuật từ dân dụng đến công nghiệp nặng, đóng vai trò như "bốt điều tiết giao thông" của chất lỏng và chất khí.

Các ứng dụng thực tế điển hình

• Hệ thống HVAC (Chiller / Boiler): Van 3 chiều (thường là dạng van chữ T điều khiển điện) được dùng để pha trộn dòng nước lạnh/nước nóng hồi lưu với dòng cấp. Điều này giúp giữ nhiệt độ phòng luôn ổn định mà không cần tắt/mở máy nén liên tục, tiết kiệm điện năng vượt trội.

• Đường nước công nghiệp & Xử lý nước: Ứng dụng trong việc chuyển hướng nguồn nước xả thải định kỳ khi màng lọc RO cần sục rửa, hoặc phân phối nước sạch về các bể chứa khác nhau.

• Nhà máy hóa chất & Dầu khí: Điều tiết dòng dung môi, axit, bazơ vào các bồn phản ứng theo tỷ lệ nghiêm ngặt.

• Dây chuyền thực phẩm & Nước giải khát: Sử dụng van 3 chiều inox vi sinh để luân chuyển dòng sữa, nước trái cây hoặc điều hướng dòng lưu chất CIP (Clean-in-Place) đi sục rửa toàn bộ hệ thống ống tự động.

Phân tích tối ưu hóa kiến trúc đường ống

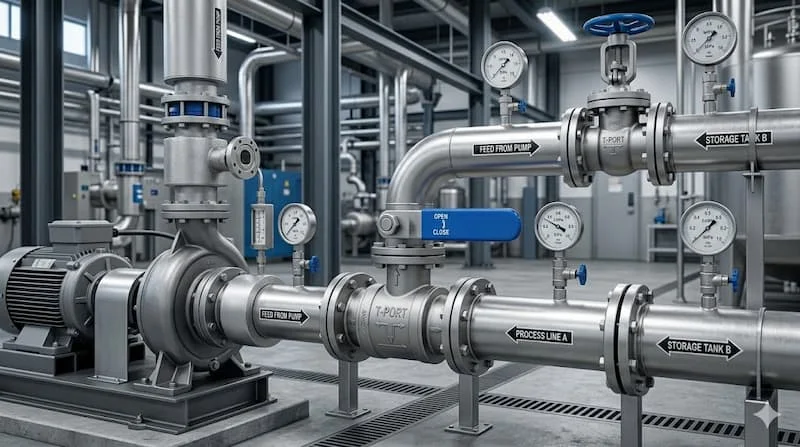

Tại sao dòng van này lại giúp giảm số lượng đường ống? Hãy tưởng tượng một hệ thống cần cấp liệu từ một bồn chứa vào hai dây chuyền sản xuất A và B độc lập.

Nếu dùng van thông thường, bạn cần một ngã ba nối ống cùng 2 dòng van khóa cơ riêng biệt ở hai nhánh. Khi vận hành bằng van bi 3 ngã, bạn cắt bỏ hoàn toàn được đoạn ống rẽ nhánh dư thừa và giảm một nửa số lượng van cần bảo trì. Hệ thống tinh gọn hơn đồng nghĩa với việc sụt giảm áp suất do ma sát vách ống được hạn chế ở mức tối đa, giúp bơm định lượng hoạt động nhẹ tải và bền bỉ hơn.

Những Sai Lầm Thường Gặp Khi Sử Dụng Van 3 Chiều

Dù có thiết kế tối ưu, van khóa 3 chiều vẫn rất dễ bị tổn thương hoặc hoạt động sai công năng nếu người thợ lắp đặt thiếu kiến thức chuyên môn sâu. Dưới đây là các lỗi kinh điển trong vận hành thực tế:

• Lắp ngược chiều dòng chảy: Khác với van 2 chiều thông thường, van 3 chiều (đặc biệt là dòng trộn dòng) quy định rất ngặt nghèo cổng nào là cổng vào (Inlet) và cổng nào là cổng ra (Outlet). Lắp ngược sẽ khiến áp lực dòng chảy đẩy bi van tì mạnh vào gioăng làm kín sai hướng, gây kẹt cứng tay gạt hoặc rò rỉ nghiêm trọng.

• Nhầm lẫn giữa van chữ L và van chữ T: Đây là lỗi thiết kế phổ biến. Mua nhầm van chữ L thay cho hệ thống cần trộn dòng (chữ T) khiến hệ thống hoàn toàn mất khả năng hòa trộn chất lỏng, buộc phải đập bỏ và mua mới toàn bộ cụm van.

• Chọn sai vật liệu đệm kín (Gioăng): Chọn van gioăng cao su EPDM thông thường cho môi trường hóa chất mạnh hoặc dầu mỏ sẽ khiến gioăng bị trương nở, mủn rã chỉ sau vài tuần sử dụng, dẫn đến hiện tượng three way valve leakage (rò rỉ trong).

Hậu quả sụt xích hệ thống

Khi xảy ra các sai sót trên, hệ thống sẽ đối mặt với tình trạng rò rỉ chất lưu, làm tụt áp suất đột ngột của toàn tuyến ống khiến các thiết bị đo lường (áp kế, lưu lượng kế) báo lỗi. Nguy hiểm hơn, việc điều hướng sai dòng chảy có thể làm chất lỏng độc hại tràn ngược về nguồn nước sạch hoặc làm hỏng mẻ sản phẩm trong các nhà máy sản xuất thực phẩm. Việc tìm kiếm đúng cách lắp van 3 chiều chuẩn kỹ thuật ngay từ đầu là chìa khóa để bảo vệ khối tài sản của doanh nghiệp.

Hướng Dẫn Chọn Van Khóa 3 Chiều Phù Hợp

Để chọn mua được một chiếc van khóa 3 chiều chuẩn xác, không bị lãng phí công năng hay mua sai thông số, kỹ sư cơ điện có thể áp dụng bộ checklist 5 bước chuẩn hóa dưới đây:

Quy trình chọn van (Checklist kỹ thuật)

1. Xác định rõ mục đích công nghệ: Hệ thống của bạn cần Chuyển dòng đơn thuần (Chọn van chữ L) hay cần Trộn / Chia dòng lưu chất (Chọn van chữ T)?

2. Lựa chọn vật liệu theo môi trường:

   • Nước sạch, khí nén thông thường $\rightarrow$ Chọn đồng, gang.

   • Hóa chất ăn mòn, nước thải sinh hoạt $\rightarrow$ Chọn nhựa PVC, nhựa UPVC.

   • Nhiệt độ cao, hơi nóng, thực phẩm sạch $\rightarrow$ Chọn Inox 304 hoặc Inox 316.

3. Xác minh thông số giới hạn: Nhiệt độ tối đa của hệ thống là bao nhiêu? Áp suất làm việc (Working Pressure) đỉnh là bao nhiêu bar? Đảm bảo thông số của van phải cao hơn thông số hệ thống ít nhất 20%.

4. Quyết định phương thức vận hành: Tần suất đóng mở có liên tục không? Có cần kết nối với tủ điều khiển trung tâm PLC không? Nếu có, hãy chọn dòng điều khiển điện hoặc khí nén thay vì tay gạt cơ học.

5. Xác định kiểu kết nối và kích cỡ đường ống: Đo chính xác kích thước DN của ống và tiêu chuẩn mặt bích (JIS 10K, ANSI 150, DIN PN16) để đảm bảo các lỗ bulông trùng khớp tuyệt đối khi lắp ráp.

Lưu Ý Khi Lắp Đặt Và Bảo Trì Van 3 Chiều

Công tác lắp đặt đúng kỹ thuật và bảo dưỡng định kỳ quyết định đến 80% tuổi thọ thực tế của cụm van khóa 3 chiều. Hãy tuân thủ nghiêm ngặt các nguyên tắc cơ cơ học sau:

Kỹ thuật lắp đặt chuẩn xác

Trước khi siết ren hoặc kết nối mặt bích, hãy làm sạch lòng ống để loại bỏ hoàn toàn xỉ hàn, cát đá hoặc băng tan dư thừa – những tác nhân này nếu lọt vào trong sẽ làm xước lòng bi van gây hở van vĩnh viễn. Khi siết bulông mặt bích, phải siết theo lực đối xứng (hình ngôi sao), không được siết lệch góc vì sẽ gây ra ứng suất uốn làm vỡ tai van hoặc nứt thân van khi hệ thống rung lắc.

Khuyến cáo bảo trì chuyên sâu từ chuyên gia

• Tần suất bảo trì định kỳ: Đối với môi trường nước sạch/khí nén, nên bảo trì mỗi 6 - 12 tháng/lần. Đối với môi trường hóa chất, nước thải hoặc dầu nóng, chu kỳ này cần rút ngắn xuống còn 3 - 6 tháng/lần.

• Khi nào cần thay gioăng làm kín (PTFE/EPDM): Cần tiến hành thay thế ngay khi xuất hiện hiện tượng rò rỉ nhẹ ở cổ van (ty van) hoặc khi kiểm tra thấy lực vặn tay gạt bỗng nhiên nhẹ bất thường (dấu hiệu gioăng bị mòn, không còn độ tì khít vào bi van).

• Quy trình vệ sinh: Tháo rời van khỏi hệ thống, dùng dung dịch làm sạch chuyên dụng để loại bỏ mảng bám rêu, cặn vôi trên bề mặt bi van, sau đó bôi mỡ silicon chịu nhiệt trước khi tái lắp ráp.

Câu Hỏi Thường Gặp Về Van Khóa 3 Chiều (FAQ)

Van khóa 3 chiều dùng để làm gì?

Thiết bị này dùng để điều hướng dòng lưu chất lưu thông trong hệ thống ống dẫn, với ba chức năng chính bao gồm: chuyển hướng dòng chảy từ nhánh này sang nhánh khác, trộn hai dòng chất lỏng có nhiệt độ/tính chất khác nhau thành một, hoặc chia một dòng tổng thành hai dòng nhỏ.

Van chữ L và chữ T khác nhau thế nào?

Điểm khác biệt nằm ở thiết kế lỗ lõi bi van. Van chữ L chỉ cho phép thông 2 cổng với nhau tại một thời điểm để chuyển hướng dòng chảy. Van chữ T linh hoạt hơn, có khả năng thông suốt cả 3 cổng cùng một lúc để phục vụ mục đích hòa trộn hoặc phân tách dòng lưu chất.

Van 3 chiều có dùng cho hệ thống khí nén được không?

Hoàn toàn được. Tuy nhiên, do đặc thù khí nén dễ rò rỉ và có vận tốc dòng chảy cao, bạn phải lựa chọn dòng van có vật liệu thân bằng đồng hoặc inox, kết hợp với gioăng làm kín bằng Teflon (PTFE) chịu áp suất tốt để đảm bảo độ kín khít tuyệt đối.

Nên dùng van inox hay van đồng?

Nếu hệ thống là nước sạch sinh hoạt, hơi nước áp suất thấp hoặc khí nén thông thường, van đồng là sự lựa chọn tối ưu về chi phí. Nếu môi trường là hóa chất ăn mòn, thực phẩm, dược phẩm hoặc hệ thống có nhiệt độ và áp suất cực cao, bạn bắt buộc phải dùng van inox để đảm bảo độ bền và an toàn sinh hóa.

Van 3 chiều bị rò rỉ xử lý thế nào?

Trước tiên cần xác định vị trí rò rỉ. Nếu rò rỉ ở các mối nối ren/mặt bích, hãy siết chặt lại bulông hoặc quấn thêm băng keo cao su non. Nếu rò rỉ ở cổ van hoặc rò rỉ thông giữa các cửa van, nguyên nhân là do mòn gioăng hoặc xước bi van; lúc này cần khóa dòng tổng, tháo van để thay thế bộ gioăng (seal kit) mới hoặc thay van mới nếu bi van bị trầy xước sâu.

Kết Luận

Van khóa 3 chiều chính là giải pháp kỹ thuật tối ưu mang tính đột phá cho mọi hệ thống đường ống hiện đại đòi hỏi khả năng điều hướng, phối trộn hoặc phân tách lưu chất linh hoạt. Việc thấu hiểu tường tận nguyên lý hoạt động, phân biệt chính xác cấu trúc chữ L/chữ T, đồng thời lựa chọn đúng vật liệu chế tạo tương thích với môi trường vận hành không chỉ giúp nâng cao hiệu suất hoạt động của toàn hệ thống mà còn giúp các doanh nghiệp tiết kiệm tối đa chi phí vật tư, hạn chế rủi ro hỏng hóc và cắt giảm ngân sách bảo trì trong dài hạn.

Để bảo vệ hệ thống đường ống của bạn vận hành an toàn và đạt hiệu suất cơ học cao nhất, hãy liên hệ ngay với đội ngũ kỹ sư của chúng tôi đề nhận tư vấn về van khóa 3 chiều.
