Tiêu Chuẩn Bích JIS 10K Là Gì? Bảng Kích Thước Chuẩn & Cách Chọn Đúng Kỹ Thuật

Trong các công trình cấp thoát nước, hệ thống HVAC và đường ống công nghiệp, việc kết nối các đoạn ống, van và thiết bị đòi hỏi độ kín khít cùng khả năng chịu lực cực kỳ cao. Một trong những giải pháp phổ biến nhất hiện nay chính là sử dụng mặt bích chế tạo theo tiêu chuẩn Nhật Bản. Việc nắm rõ tiêu chuẩn bích JIS 10K không chỉ giúp các kỹ sư thiết kế chính xác hệ thống mà còn tránh được những sai lầm đắt giá khi thu mua vật tư, đảm bảo công trình vận hành an toàn và bền bỉ.

Tiêu Chuẩn Bích JIS 10K Là Gì?

Bích JIS 10K là loại mặt bích được thiết kế theo hệ tiêu chuẩn công nghiệp Nhật Bản (JIS - Japanese Industrial Standards) với cấp áp suất danh nghĩa là 10K, chuyên dùng để kết nối ống, van và các thiết bị công nghiệp. Với các dòng bích thép, tiêu chuẩn quy định các yêu cầu kỹ thuật và thông số kích thước chi tiết nhất chính là JIS B 2220.

Để hiểu đúng về thuật ngữ này, chúng ta cần phân tích các thành phần cấu thành:

• JIS (Japanese Industrial Standards): Bộ tiêu chuẩn kỹ thuật quốc gia của Nhật Bản áp dụng cho các sản phẩm công nghiệp.

• 10K: Cấp áp suất danh nghĩa (Nominal Pressure Rating) trong hệ thống JIS.

Một hiểu lầm rất phổ biến trong kỹ thuật là coi "10K" đồng nghĩa với việc mặt bích luôn chịu được cố định áp suất 10 kg/cm² ở mọi điều kiện. Trên thực tế, khả năng chịu áp lực và nhiệt độ thực tế (Pressure-Temperature Rating) của bích JIS 10K phụ thuộc chặt chẽ vào vật liệu chế tạo (thép carbon, inox, hay gang) cũng như nhiệt độ vận hành của môi chất bên trong đường ống.

JIS 10K Quy Định Những Thông Số Kỹ Thuật Nào?

Để đảm bảo hai mặt bích có thể ghép nối kín khít với nhau, tiêu chuẩn bích JIS 10K quy định nghiêm ngặt tập hợp các kích thước hình học cốt lõi. Người mua và kỹ sư thi công cần nắm vững các thông số sau:

• Nominal Size (DN/A): Kích thước danh nghĩa của đường ống (như DN50, DN100, DN150...).

• Outside Diameter (D): Đường kính ngoài tổng thể của mặt bích.

• Thickness (T): Độ dày của đĩa bích, quyết định khả năng chịu lực siết và áp suất.

• PCD (Pitch Circle Diameter - C): Đường kính vòng tâm lỗ bulông. Đây là thông số sống còn để xác định hai bích có xỏ vừa bulông hay không.

• Number of Bolt Holes (n): Số lượng lỗ xỏ bulông trên mặt bích.

• Bolt Hole Diameter (d): Đường kính của lỗ xỏ bulông.

• Bolt Size: Kích thước ren bulông tương thích (mã M12, M16, M20...).

• Raised Face (RF / FF): Kiểu bề mặt làm kín (mặt nhô RF hoặc mặt phẳng FF).

Vì sao không thể chỉ chọn bích theo DN?

Nếu bạn chỉ báo với nhà cung cấp rằng cần mua "bích DN100", khả năng mua nhầm là rất cao. Cùng là DN100 (đường kính ngoài 210 mm, PCD 175 mm, 8 lỗ bulông), nhưng nếu không đối chiếu tiêu chuẩn bích JIS 10K với tiêu chuẩn đối diện của van hay thiết bị, hệ thống có thể bị lệch lỗ bulông hoặc không tương thích về độ dày.

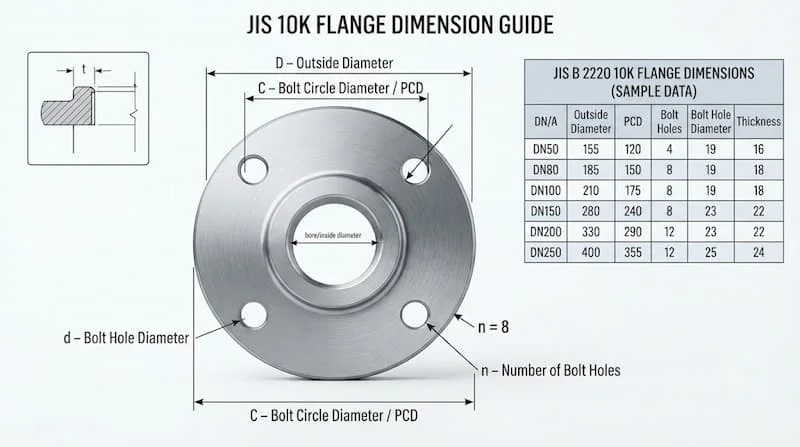

Bảng Kích Thước Bích JIS 10K Theo DN Chuẩn Kỹ Thuật

Dưới đây là bảng tra cứu kích thước mặt bích thép tiêu chuẩn JIS B 2220 áp lực 10K giúp đáp ứng nhanh nhu cầu tra cứu thiết kế và thi công:

Lưu ý: Bảng thông số trên mang tính chất tra cứu chuẩn cho bích thép JIS B 2220. Tùy thuộc vào loại bích (bích hàn, bích ren, bích mù) và vật liệu chế tạo, độ dày đĩa bích có thể thay đổi nhẹ theo quy định cụ thể của từng phân hạng tiêu chuẩn.

Các Loại Bích JIS 10K Phổ Biến

Dựa vào kết cấu cơ khí và phương pháp kết nối với đường ống, bích JIS 10K được chia thành các dòng sản phẩm chính:

1. Slip-On Flange (Bích hàn lồng)

Loại bích này có đường kính trong lớn hơn đường kính ngoài của ống một chút. Khi lắp đặt, ống được lồng vào trong lòng bích và thực hiện hàn cả bên trong lẫn bên ngoài. Dòng bích này rất dễ gia công, lắp đặt linh hoạt và được dùng phổ biến nhất trong các đường ống công nghiệp thông thường.

2. Welding Neck Flange (Bích hàn cổ)

Thiết kế bích có phần cổ vát mép để hàn vát đầu với ống. Nhờ phần cổ giúp phân bổ ứng suất đều, bích hàn cổ chịu lực rất tốt, phù hợp cho hệ thống có áp suất cao, nhiệt độ biến đổi liên tục hoặc chịu độ rung lớn.

3. Blind Flange (Bích mù / Bích bịt)

Là loại bích không có lỗ ở tâm, dùng để đóng kín đầu đường ống hoặc tạo điểm chờ để mở rộng hệ thống sau này. Bích mù chịu áp lực nén rất lớn từ dòng lưu chất.

4. Socket Weld Flange & Threaded Flange

• Socket Weld (Bích hàn xỏ): Đường ống được đưa vào phần gờ socket rồi mới hàn. Thường dùng cho các kích thước đường ống nhỏ chịu áp cao.

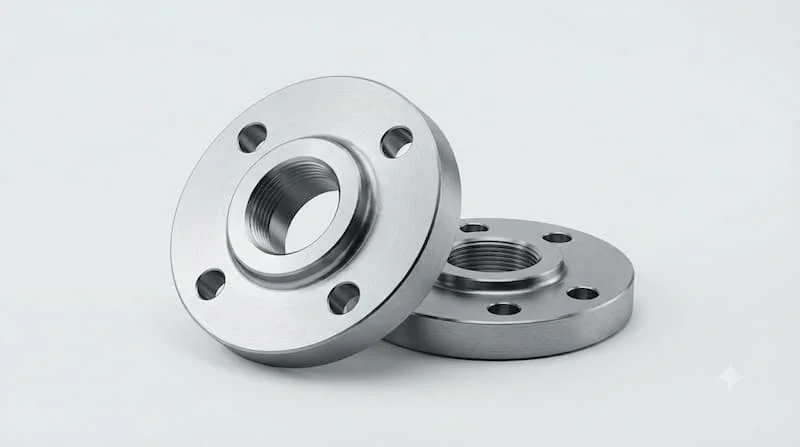

• Threaded Flange (Bích ren): Kết nối với ống bằng ren trong mà không cần hàn. Phù hợp cho khu vực cấm lửa hoặc hệ thống áp suất thấp.

Insight: Báo giá bích JIS 10K không chỉ phụ thuộc vào DN mà quyết định bởi tổng hòa các yếu tố: Loại bích + DN + Vật liệu (Inox/Thép/Gang) + Kiểu mặt (RF/FF).

Phân Biệt Bích JIS 10K Với JIS 5K Và JIS 20K

Cùng thuộc hệ tiêu chuẩn Nhật Bản, các cấp áp lực JIS 5K, 10K và 20K có sự khác biệt rõ rệt về kết cấu cơ khí và khả năng chịu tải:

Giải thích kỹ thuật: Đừng bao giờ lầm tưởng đơn giản rằng "JIS 20K chịu áp gấp đôi JIS 10K nên có thể lắp thay thế". Đường kính ngoài, tâm lỗ PCD và độ dày của bích 20K khác hoàn toàn bích 10K. Khả năng chịu áp thực tế luôn phải xét trên mối tương quan giữa nhiệt độ môi chất và vật liệu chế tạo.

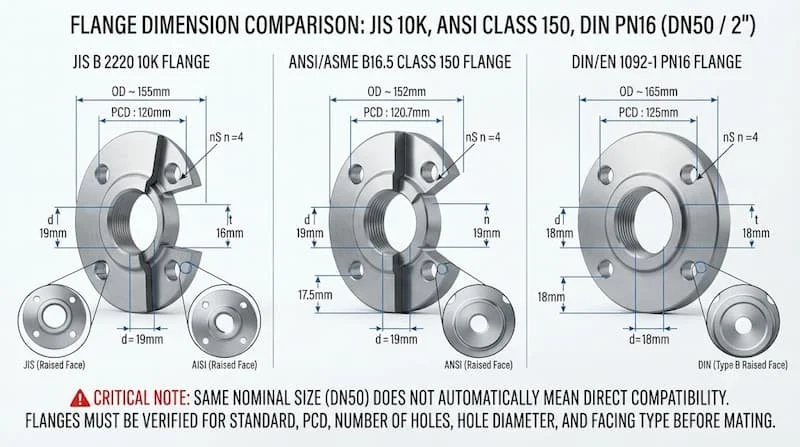

JIS 10K Có Tương Đương ANSI Class 150 Hay DIN PN16 Không?

Đây là thắc mắc cực kỳ phổ biến của các kỹ sư khi lắp đặt thiết bị nhập khẩu từ Mỹ (ANSI) hay Châu Âu (DIN/EN).

• Về cấp áp suất: Cấp áp lực của JIS 10K có thể coi là ngang ngửa với DIN PN16 hoặc ANSI Class 150 trong một số điều kiện làm việc tiêu chuẩn.

• Về kích thước cơ khí: TUYỆT ĐỐI KHÔNG THỂ LẮP THAY THẾ TRỰC TIẾP.

Mặc dù có cùng kích thước đường ống DN100:

• Mặt bích JIS 10K có đường kính ngoài 210 mm, PCD 175 mm, 8 lỗ phi 19 mm.

• Mặt bích ANSI Class 150 có đường kính ngoài 228.6 mm, PCD 190.5 mm, 8 lỗ phi 19 mm.

• Mặt bích DIN PN16 có đường kính ngoài 220 mm, PCD 180 mm, 8 lỗ phi 18 mm.

Nếu cố tình vặn lệch bulông để ghép bích JIS 10K với ANSI hay DIN, bạn sẽ làm cong vênh mặt bích, xé rách gioăng và gây rò rỉ hóa chất/nước nguy hiểm.

Bích JIS 10K Được Sử Dụng Ở Đâu?

Nhờ độ bền cao và sự chuẩn hóa rộng rãi, bích JIS 10K là sự lựa chọn ưu tiên trong nhiều ngành công nghiệp:

• Hệ thống cấp thoát nước tòa nhà & Đô thị: Lắp đặt trên các đường ống dẫn nước sạch, trục cấp nước PCCC và hạ tầng xử lý nước thải.

• Hệ thống HVAC: Dùng để nối các đường ống nước lạnh (Chiller), hệ thống nước nóng và đường ống tuần hoàn khí.

• Lắp đặt van công nghiệp: Kết nối các dòng van bướm, van cổng, van 1 chiều có tiêu chuẩn mặt bích JIS 10K vào máy bơm và đường ống.

• Hệ thống hơi và chất lỏng nhẹ: Sử dụng dòng bích thép đúc hoặc bích inox JIS 10K trong các nhà máy dệt nhuộm, thực phẩm, và sản xuất giấy.

Những Sai Lầm Thường Gặp Khi Chọn Bích JIS 10K

Việc mua nhầm vật tư không chỉ làm gián đoạn tiến độ thi công mà còn tốn kém chi phí đổi trả. Hãy lưu ý các sai lầm phổ biến:

1. Chỉ kiểm tra mỗi kích thước DN: Quên không kiểm tra tiêu chuẩn bích JIS 10K dẫn đến mua nhầm sang bích BS hay ANSI.

2. Đánh đồng JIS 10K với DIN PN10: Hai hệ tiêu chuẩn này hoàn toàn khác nhau về khoảng cách tâm lỗ PCD và đường kính ngoài.

3. Không kiểm tra kỹ PCD và số lỗ bulông: Đặc biệt từ DN200 trở lên, số lượng lỗ bulông tăng lên nhanh chóng, nếu đếm sai sẽ không xỏ được thanh ren.

4. Bỏ qua cấu hình bề mặt (RF/FF): Lắp mặt bích nhô (RF) vào mặt bích phẳng (FF) bằng gang có thể làm nứt vỡ bích gang khi siết lực bulông quá mạnh.

5. Chọn sai vật liệu theo môi chất: Dùng bích thép carbon cho môi trường hóa chất ăn mòn làm bích bị gỉ sét, hỏng hóc chỉ sau thời gian ngắn.

Checklist Chọn Bích JIS 10K Đúng Tiêu Chuẩn

Trước khi chốt đơn hàng với nhà phân phối, hãy rà soát kỹ quy trình 8 bước chuẩn kỹ thuật:

• Bước 1: Xác định đường kính danh nghĩa của ống (DN15, DN50, DN100...).

• Bước 2: Chọn chủng loại bích (Slip-on, Welding Neck, hay Blind).

• Bước 3: Xác định vật liệu (Thép SS400, Inox304, Inox316, hay Gang).

• Bước 4: Kiểm tra thông số PCD đối chiếu với thiết bị ghép cùng.

• Bước 5: Xác nhận số lượng lỗ xỏ bulông (4, 8, 12, 16 lỗ).

• Bước 6: Đo đường kính lỗ và chọn cỡ bulông tương ứng.

• Bước 7: Chọn kiểu mặt bích (RF - Raised Face hay FF - Flat Face).

• Bước 8: Đánh giá áp suất vận hành và nhiệt độ tối đa của hệ thống.

Checklist nhanh kiểm tra đơn hàng:

• Tiêu chuẩn: JIS 10K (JIS B 2220)

• Kích thước DN chính xác

• Loại bích hàn/ren/mù

• Vật liệu chuẩn theo môi chất

• Đúng chuẩn PCD & Số lỗ bulông

Cách Kiểm Tra Hai Mặt Bích Có Lắp ĐƯỢC Với Nhau Không?

Khi đứng trước công trình với hai mặt bích chưa rõ thông số, bạn hãy thực hiện kiểm tra theo 7 bước sau:

1. Xác nhận cùng hệ tiêu chuẩn: Kiểm tra ký hiệu dập nổi trên thân bích có đúng chữ "JIS 10K" không.

2. Đo đường kính danh nghĩa (DN): Đảm bảo hai bích cùng cỡ ống.

3. Đo đường kính vòng tâm lỗ (PCD): Dùng thước kẹp đo khoảng cách từ tâm lỗ bulông bên này sang tâm lỗ đối diện.

4. Đếm số lượng lỗ bulông: Phải khớp tuyệt đối (8 lỗ phải lắp với 8 lỗ).

5. Đo đường kính lỗ bulông: Đảm bảo thanh ren xỏ qua dễ dàng.

6. Đối chiếu kiểu bề mặt làm kín: Kiểm tra xem hai bề mặt ghép là RF-RF hay FF-FF.

7. Chọn gioăng làm kín (Gasket): Sử dụng gioăng cao su EPDM, NBR hoặc gioăng chì chịu nhiệt phù hợp với bề mặt bích.

Câu Hỏi Thường Gặp Về Tiêu Chuẩn Bích JIS 10K (FAQ)

1. Tiêu chuẩn bích JIS 10K là gì?

Tiêu chuẩn bích JIS 10K là quy định kỹ thuật của Nhật Bản (JIS B 2220) dành cho mặt bích có áp suất danh nghĩa 10K, xác định chính xác các kích thước đường kính ngoài, PCD, số lỗ bulông và độ dày bích để đảm bảo kết nối kín khít cho đường ống.

2. Bích JIS 10K tương đương PN bao nhiêu?

Về áp lực danh nghĩa, JIS 10K thường được xem xét tương đương với áp lực PN10 hoặc PN16. Tuy nhiên, kích thước cơ khí (PCD, đường kính ngoài, số lỗ) của bích JIS 10K khác hoàn toàn chuẩn DIN PN10/PN16 nên không thể lắp lẫn trực tiếp với nhau.

3. Bích JIS 10K DN100 có kích thước bao nhiêu?

Theo tiêu chuẩn JIS B 2220, bích JIS 10K DN100 có đường kính ngoài 210 mm, đường kính vòng tâm lỗ PCD 175 mm, có 8 lỗ xỏ bulông với đường kính lỗ 19 mm, sử dụng bulông cỡ M16.

4. Bích JIS 10K có lắp vừa với bích ANSI Class 150 không?

Không. Mặt bích JIS 10K và ANSI Class 150 khác nhau về đường kính ngoài, kích thước PCD và đường kính lỗ xỏ bulông nên không thể vặn vừa bulông hay làm kín nếu ghép trực tiếp.

5. Làm thế nào để mua đúng bích JIS 10K không bị nhầm lẫn?

Bạn cần cung cấp đầy đủ cho nhà bán hàng các thông tin: Tiêu chuẩn JIS 10K + Kích thước DN + Loại bích (Hàn/Ren/Mù) + Vật liệu (Inox/Thép/Gang) + Kiểu mặt (RF/FF).

Hiểu Đúng Tiêu Chuẩn Bích JIS 10K Để Chọn Đúng Sản Phẩm

Việc nắm vững kiến thức về tiêu chuẩn bích JIS 10K là bước nền tảng để xây dựng hệ thống đường ống an toàn, chuẩn kỹ thuật và tối ưu chi phí. Hãy luôn nhớ rằng chọn bích không chỉ dựa vào thông số DN đơn thuần mà phải đối chiếu toàn diện các thông số PCD, số lỗ bulông, loại bích và vật liệu chế tạo.
