Flanged End Là Gì? Tất Tần Tật Về Kiểu Kết Nối Mặt Bích Trong Đường Ống

Trong thiết kế và vận hành hệ thống đường ống công nghiệp, việc chọn đúng kiểu kết nối cho van, máy bơm và thiết bị đóng vai trò quyết định đến độ an toàn cũng như chi phí vận hành. Giữa rất nhiều phương pháp như hàn hay nối ren, kết nối mặt bích nổi lên như một giải pháp tiêu chuẩn nhờ tính linh hoạt. Tuy nhiên, khái niệm đầu kết nối mặt bích thường bị hiểu lầm hoặc đánh đồng với bản thân mặt bích, dẫn đến những sai sót tốn kém khi thu mua vật tư.

Bài viết này sẽ phân tích chuyên sâu về đầu kết nối mặt bích, từ nguyên lý làm việc, các tiêu chuẩn kỹ thuật sống còn cho đến bảng so sánh thực tế, giúp bạn đưa ra lựa chọn chính xác nhất cho công trình của mình.

Flanged End Là Gì?

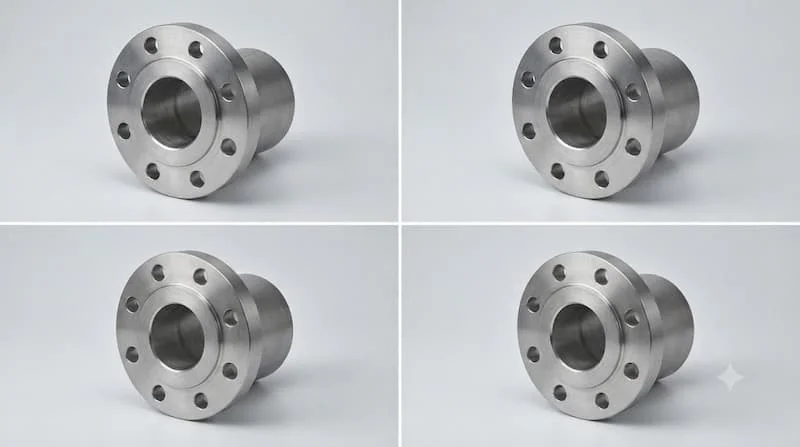

Flanged end (đầu kết nối mặt bích) là kiểu thiết kế đầu nối của đường ống, van hoặc thiết bị công nghiệp, trong đó phần tiếp giáp được đúc hoặc hàn sẵn một đĩa mặt bích có lỗ xỏ bulông. Thiết kế này cho phép liên kết thiết bị với đường ống thông qua một mặt bích tương ứng, kết hợp với gioăng làm kín (gasket) và hệ thống bulông, đai ốc để tạo thành một mối nối kín áp hoàn chỉnh.

Để hiểu chính xác về mặt ngữ nghĩa kỹ thuật:

• "Flanged": Chỉ đặc tính có hoặc mang cấu trúc mặt bích.

• "End": Chỉ vị trí đầu kết nối (đầu vào/đầu ra) của thiết bị.

Khi ghép nối, hai mặt bích được đặt đối diện song song, gioăng làm kín được chèn vào giữa, và lực siết từ các bulông sẽ ép chặt gioăng để ngăn chặn môi chất rò rỉ ra bên ngoài.

Một điểm lưu ý cực kỳ quan trọng: đầu kết nối mặt bích không phải là flange (mặt bích rời).

• Flange (mặt bích): Là một phụ kiện cơ khí độc lập được hàn hoặc vặn vào đầu ống.

• đầu kết nối mặt bích: Là mô tả kiểu kết nối đã được tích hợp trực tiếp lên thân của thiết bị.

Ví dụ: Thuật ngữ flanged-end valve dùng để chỉ một chiếc van công nghiệp mà hai đầu thân van đã được đúc sẵn mặt bích để sẵn sàng kết nối với đường ống.

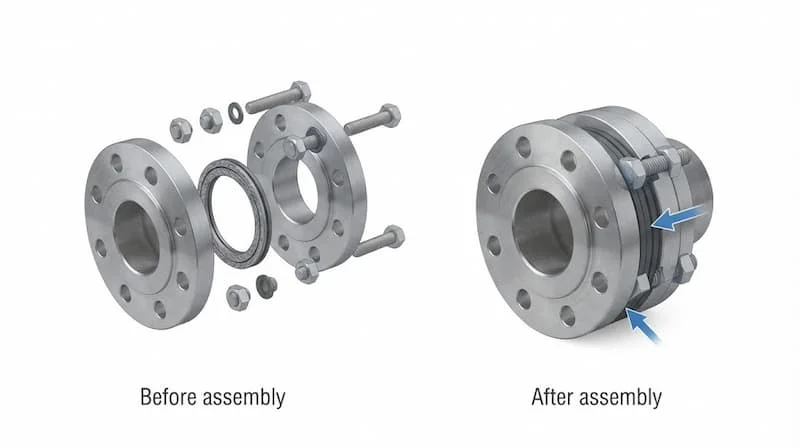

Nguyên Lý Kết Nối Của đầu kết nối mặt bích

Một mối nối đầu kết nối mặt bích đạt chuẩn kỹ thuật vận hành dựa trên cơ chế phân bổ lực cơ học cực kỳ chặt chẽ qua các bước trình tự:

1. Đưa hai đầu mặt bích vào vị trí đối diện và căn chỉnh độ đồng tâm của đường ống.

2. Đặt gioăng làm kín (gasket) vào chính giữa hai bề mặt tiếp xúc.

3. Xỏ hệ thống bulông qua các lỗ và vặn đai ốc bằng tay để cố định vị trí.

4. Thực hiện siết bulông theo trình tự đối xứng (hình ngôi sao hoặc chữ X) để lực ép tỏa đều.

5. Lực nén từ bulông biến dạng gioăng nhẹ, lấp đầy các khoảng hở vi mô trên bề mặt, hình thành mối nối kín hoàn toàn.

Trong cơ cấu này, mỗi thành phần đều nắm giữ một vai trò riêng biệt: Mặt bích cung cấp bề mặt chịu lực và định hình mối nối; Gioăng đóng vai trò là vật liệu đàn hồi triệt tiêu rò rỉ; Bulông tạo ra và duy trì lực ép cơ học; còn thân ống/thiết bị truyền và chịu tải áp suất của toàn hệ thống.

Khả năng làm kín của đầu kết nối mặt bích không chỉ dựa vào việc vặn siết bulông thật chặt. Một mối nối kín hoàn hảo là tổng hòa của nhiều yếu tố kỹ thuật:

• Chất lượng và độ đàn hồi phù hợp của gasket với môi chất.

• Độ phẳng và độ nhám bề mặt làm kín của mặt bích.

• Độ đồng tâm tuyệt đối giữa hai đầu kết nối.

• Lực siết bulông đúng momen xoắn (torque) quy định.

• Sự ổn định của nhiệt độ và áp suất vận hành trong hệ thống.

Các Loại đầu kết nối mặt bích Phổ Biến

Tùy thuộc vào yêu cầu chịu áp suất và đặc tính môi chất, bề mặt làm kín (facing) của đầu kết nối mặt bích được chia thành 3 dạng cấu tạo chính, cùng với ứng dụng phong phú trên các dòng van công nghiệp.

1. Flat Face (FF) - Bề Mặt Phẳng

Mặt làm kín phẳng hoàn toàn trên toàn bộ diện tích của đĩa bích. Dạng này thường được đúc từ gang hoặc chất liệu giòn, sử dụng phổ biến trong các hệ thống áp suất thấp như cấp thoát nước. Gioăng dùng cho mặt FF thường là gioăng phi kim bao phủ toàn bộ mặt bích (Full Face Gasket) nhằm tránh hiện tượng gãy vỡ bích khi siết bulông.

2. Raised Face (RF) - Bề Mặt Nhô

Đây là dạng đầu kết nối mặt bích phổ biến nhất trong các ngành công nghiệp. Bề mặt tiếp xúc làm kín được thiết kế nhô cao hơn so với phần viền xỏ bulông (thường cao hơn khoảng 1.6 mm đến 6.3 mm tùy cấp áp lực). Thiết kế này giúp tập trung lực nén của bulông vào một diện tích nhỏ hơn, tạo ra lực nén lên gioăng cao hơn mà không cần tăng lực siết toàn bộ bích.

3. Ring Type Joint (RTJ) - Bề Mặt Rãnh Vòng Kim Loại

Bề mặt bích được gia công một rãnh vòng kim loại đặc biệt. Khi kết nối, người ta đặt một vòng đệm kim loại (oval hoặc octagonal) vào giữa hai rãnh. Dưới lực siết cực lớn, vòng kim loại biến dạng dẻo và nén chặt vào rãnh, tạo khả năng làm kín tuyệt đối. Dạng này chuyên dùng cho môi trường áp suất cực cao (Class 600 trở lên) hoặc nhiệt độ vượt trội như trong ngành dầu khí, hóa chất.

Đầu kết nối mặt bích Trên Các Dòng Van Công Nghiệp

Trong thực tế thi công, kết nối mặt bích xuất hiện trên hầu hết các dòng van công nghiệp chịu tải cao:

• Gate valve (Van cổng) & Globe valve (Van cầu): Thường dùng đầu kết nối mặt bích RF hoặc RTJ để làm việc trong môi trường hơi nóng, hóa chất áp suất cao.

• Ball valve (Van bi) & Check valve (Van một chiều): Dùng dạng bích tháo lắp để thuận tiện cho việc bảo trì bi van hoặc đĩa van.

• Butterfly valve (Van bướm): Bên cạnh dạng Lug/Wafer, dòng bích đôi (Double Flanged) giúp cố định van chắc chắn trên các đường ống đường kính lớn.

• Control valve (Van điều khiển): Bắt buộc dùng đầu kết nối mặt bích để đảm bảo độ ổn định vị trí, tránh rung lắc làm lệch sai số điều khiển.

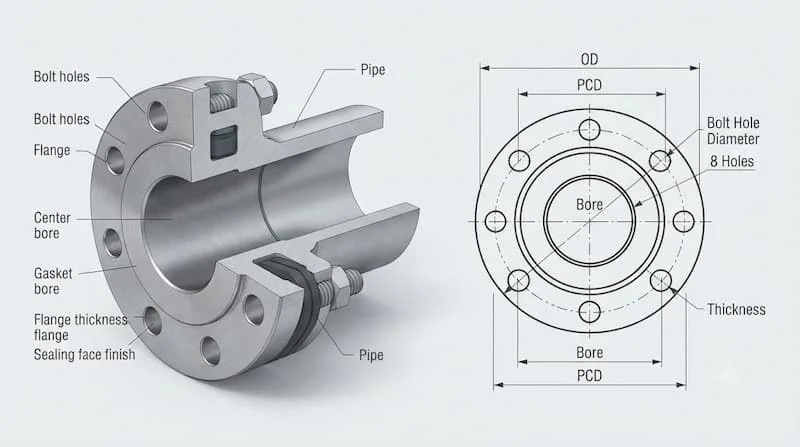

Thông Số Kỹ Thuật Quan Trọng Của đầu kết nối mặt bích

Một sai lầm đắt giá trong thu mua vật tư là cho rằng hai thiết bị cứ có cùng kích thước đường ống là sẽ lắp vừa đầu kết nối mặt bích với nhau. Thực tế, khả năng lắp ghép thành công phụ thuộc vào tập hợp các thông số hình học chặt chẽ dưới đây:

• DN / NPS (Kích thước danh nghĩa): Đường kính định danh của hệ thống ống (ví dụ: DN50 ~ 2 inch, DN100 ~ 4 inch).

• Flange OD (Outside Diameter): Đường kính ngoài tổng thể của đĩa mặt bích.

• PCD (Pitch Circle Diameter): Đường kính vòng tâm lỗ bulông. Đây là thông số sống còn; nếu PCD lệch dù chỉ 1-2 mm, bạn sẽ không thể xỏ bulông qua hai mặt bích.

• Bolt Hole (Lỗ bulông): Gồm số lượng lỗ (4, 8, 12... lỗ), đường kính lỗ và cỡ bulông tương ứng (M12, M16, M20...).

• Flange Thickness (T): Độ dày của đĩa bích. Độ dày càng lớn, khả năng chịu áp suất càng cao.

• Bore (Đường kính trong): Lòng trong của bích, phải khớp với đường kính trong của ống để tránh cản trở dòng chảy.

• Pressure Class / Rating: Cấp áp lực làm việc của mặt bích (ví dụ: Class 150, PN16, JIS 10K).

• Facing (Kiểu bề mặt): Dạng FF, RF hay RTJ như đã phân tích.

Insight kỹ thuật: Hai mặt bích có cùng kích thước danh nghĩa (ví dụ cùng là DN100) chưa chắc đã lắp được với nhau. Nếu một bên sản xuất theo tiêu chuẩn Nhật Bản (JIS) và một bên sản xuất theo tiêu chuẩn Mỹ (ASME), thông số PCD và số lượng lỗ bulông sẽ hoàn toàn lệch nhau.

Đầu kết nối mặt bích Sử Dụng Những Tiêu Chuẩn Nào?

Để đảm bảo tính lắp lẫn trên toàn cầu, kết nối đầu kết nối mặt bích được quy chuẩn theo các hệ tiêu chuẩn quốc tế nghiêm ngặt. Việc nắm vững các hệ tiêu chuẩn này giúp kỹ sư tránh mua nhầm vật tư không tương thích.

1. Hệ Tiêu Chuẩn Mỹ (ASME / ANSI)

Phổ biến nhất là chuẩn ASME B16.5 (cho kích thước đến 24 inch) và ASME B16.47 (cho kích thước lớn hơn). Áp suất được chia theo các cấp Class (Rating):

• Class 150, Class 300, Class 600, Class 900, Class 1500, Class 2500.

2. Hệ Tiêu Chuẩn Nhật Bản (JIS)

Quy định trong chuẩn JIS B 2220, sử dụng đơn vị K để chỉ cấp áp suất danh nghĩa ở nhiệt độ chuẩn:

• JIS 5K, JIS 10K, JIS 16K, JIS 20K, JIS 30K.

3. Hệ Tiêu Chuẩn Châu Âu (DIN / EN)

Quy định theo chuẩn EN 1092-1 (trước đây là DIN), sử dụng ký hiệu PN (Nominal Pressure) tính bằng bar:

• PN6, PN10, PN16, PN25, PN40, PN63.

Vì sao tiêu chuẩn lại quan trọng? Cùng một kích thước DN100, bích JIS 10K có đường kính ngoài 210 mm với PCD 175 mm (8 lỗ M16), trong khi bích ANSI Class 150 có đường kính ngoài 228.6 mm với PCD 190.5 mm (8 lỗ M16). Do đó, chúng hoàn toàn không thể ghép nối trực tiếp. Khi mua sắm thiết bị có đầu kết nối mặt bích, việc kiểm tra đồng bộ cả DN, Pressure Class và Tiêu chuẩn là bắt buộc.

Đầu kết nối mặt bích Khác Gì Threaded End Và Welded End?

Việc chọn kiểu kết nối cho đường ống phụ thuộc vào đường kính, áp suất vận hành và tần suất bảo trì. Bảng so sánh dưới đây sẽ làm rõ sự khác biệt giữa đầu kết nối mặt bích (nối bích), threaded end (nối ren) và welded end (nối hàn):

Giải Thích Thực Tế

• Chọn đầu kết nối mặt bích khi: Bạn lắp đặt các thiết bị cần kiểm tra, bảo dưỡng hoặc thay thế định kỳ như van đóng mở, máy bơm, thiết bị đo. Khả năng tháo rời bằng cách nới bulông giúp tiết kiệm hàng giờ đồng hồ dừng máy.

• Chọn Threaded End khi: Đường ống có kích thước nhỏ (duới 2 inch), áp suất thấp đến trung bình, và cần thi công nhanh không dùng lửa hàn.

• Chọn Welded End khi: Hệ thống yêu cầu mối nối cố định vĩnh viễn, áp suất và nhiệt độ cực cao, hoặc đường ống đi ngầm/trên cao khó tiếp cận, nơi rủi ro rò rỉ phải bằng không.

Ứng Dụng Thực Tế

Flanged End Được Sử Dụng Ở Đâu?

Nhờ tính linh hoạt và độ tin cậy cơ học cao, đầu kết nối mặt bích trở thành kết nối tiêu chuẩn trong hầu hết các hạ tầng công nghiệp hiện đại:

• Hệ thống cấp thoát nước & Xử lý nước thải: Sử dụng kết nối bích cho van cổng, van một chiều, máy bơm trục đứng/trục ngang tại các trạm bơm. Khả năng tháo bích giúp kỹ sư dễ dàng cẩu bơm lên bảo trì.

• Hệ thống HVAC & Chiller: Rất phổ biến ở các đường ống nước lạnh, đường ống tuần hoàn giải nhiệt (Cooling Tower) và hệ thống trao đổi nhiệt dạng tấm.

• Nhà máy công nghiệp & Năng lượng: Xuất hiện dày đặc trong các hệ thống phân phối hơi nóng (Steam), khí nén, hóa chất ăn mòn và đường ống dẫn dầu, nơi yêu cầu độ kín và an toàn cháy nổ cao.

• Hệ thống PCCC: Kết nối các cụm van báo động (Alarm valve), van tràn (Deluge valve), máy bơm chữa cháy và các đường ống nhánh lớn.

Những Sai Lầm Thường Gặp Khi Chọn đầu kết nối mặt bích

Trong quá trình thiết kế và mua sắm, những sai sót về kỹ thuật dưới đây có thể gây thất thoát tài chính lớn hoặc làm mất an toàn hệ thống:

1. Chỉ nhìn vào kích thước DN: Chọn mua van đầu kết nối mặt bích DN100 nhưng không quy định tiêu chuẩn, dẫn đến việc nhận van chuẩn JIS không lắp vừa vào đường ống chuẩn DIN có sẵn.

2. Nhầm lẫn giữa các cấp áp lực: Tưởng rằng mọi bích DN100 đều giống nhau, chọn bích Class 150 lắp vào hệ thống Class 300 gây nguy cơ nổ bích do quá áp.

3. Bỏ qua kiểm tra dạng mặt tiếp xúc (Facing): Lắp một van có đầu kết nối mặt bích dạng Raised Face (RF) vào mặt bích phẳng (FF) bằng gang của máy bơm. Khi siết bulông mạnh, phần nhô của RF sẽ tạo lực đòn bẩy làm nứt gãy bích gang.

4. Chọn sai vật liệu Gioăng (Gasket): Sử dụng gioăng cao su NBR thông thường cho hệ thống bích dẫn hơi nóng vượt quá 150 độ C, khiến gioăng bị nóng chảy và rò rỉ hóa chất/hơi nước nghiêm trọng.

5. Siết bulông không đúng kỹ thuật: Siết lệch tâm, không siết chéo hình sao hoặc siết quá lực làm đứt bulông, biến dạng đĩa bích.

Hướng Dẫn / Checklist

Checklist Chọn đầu kết nối mặt bích Đúng Cho Hệ Thống

Để đảm bảo mua đúng thiết bị có đầu kết nối mặt bích tương thích 100% với đường ống, hãy thực hiện kiểm tra theo 7 bước tiêu chuẩn sau:

• Bước 1: Xác định kích thước danh nghĩa (DN/NPS)

  Xác định rõ đường kính ống thực tế và chiều dày thành ống.

• Bước 2: Xác định hệ tiêu chuẩn thiết kế

  Hệ thống đang dùng chuẩn nào: ASME/ANSI (Mỹ), JIS (Nhật/Hàn) hay DIN/EN (Châu Âu)?

• Bước 3: Kiểm tra cấp áp lực và nhiệt độ (Pressure Rating)

  Áp suất làm việc tối đa là bao nhiêu (PN16, Class 150, JIS 10K...)?

• Bước 4: Đối chiếu thông số hình học bích

  Xác nhận lại các chỉ số: Đường kính ngoài (OD), Đường kính vòng tâm lỗ (PCD), Số lỗ xỏ bulông và Đường kính lỗ.

• Bước 5: Xác định kiểu bề mặt làm kín (Facing)

  Cần dạng Flat Face (FF), Raised Face (RF) hay Ring Type Joint (RTJ)?

• Bước 6: Chọn Gioăng (Gasket) và Bulông đồng bộ

  Chọn vật liệu gioăng (EPDM, PTFE, Spiral Wound Gasket) và cấp bền bulông phù hợp với môi chất.

• Bước 7: Kiểm tra tình trạng bề mặt trước khi thi công

  Đảm bảo mặt bích không bị trầy xước, vên nứt, đồng tâm tuyệt đối và làm sạch mỡ bẩn trước khi siết.

Câu Hỏi Thường Gặp (FAQ)

1. Flanged end là gì?

Flanged end là kiểu đầu kết nối của van, ống hoặc thiết bị công nghiệp được đúc hoặc hàn sẵn đĩa mặt bích, cho phép liên kết với đường ống thông qua bulông, đai ốc và gioăng làm kín.

2. Flanged end có phải là flange không?

Không hoàn toàn. Flange là tên gọi của phụ kiện mặt bích rời, còn đầu kết nối mặt bích là thuật ngữ mô tả kiểu thiết kế đầu nối dạng mặt bích tích hợp trên thân van hoặc thiết bị.

3. Đầu kết nối mặt bích có thể lắp với mọi mặt bích cùng DN không?

Không. Ngoài kích thước DN, hai mặt bích chỉ lắp vừa với nhau khi đồng bộ về tiêu chuẩn (JIS, ANSI, DIN), cấp áp suất, đường kính vòng tâm lỗ PCD, số lượng lỗ bulông và kiểu mặt làm kín (facing).

4. Kết nối đầu kết nối mặt bích có ưu điểm gì nổi bật?

Ưu điểm lớn nhất của flanged end là khả năng tháo lắp vô cùng linh hoạt, thuận tiện cho công tác bảo trì, thay thế thiết bị mà không cần phải cắt hay phá hủy đường ống.

5. Khi nào nên chọn flanged end thay vì threaded end?

Nên chọn flanged end cho các đường ống có kích thước từ DN50 trở lên, các hệ thống làm việc ở áp suất cao, hoặc tại các vị trí lắp đặt thiết bị cần tháo lắp bảo dưỡng thường xuyên.

Kết Luận

Có thể thấy, flanged end là một trong những kiểu kết nối quan trọng và phổ biến nhất trong các hệ thống đường ống công nghiệp hiện đại. Với ưu điểm vượt trội về khả năng chịu lực, độ kín khít và sự linh hoạt trong quá trình bảo trì, việc ứng dụng đúng kết nối mặt bích giúp hệ thống vận hành an toàn và bền bỉ.

Tuy nhiên, lựa chọn flanged end không đơn thuần chỉ là chọn kích thước DN. Để tránh các sự cố rò rỉ hoặc mua nhầm vật tư không thể lắp đặt, bạn cần luôn rà soát kỹ các thông số về tiêu chuẩn (ASME, JIS, DIN), cấp áp lực (Rating/PN), thông số PCD, kiểu mặt facing và loại gioăng đi kèm.
