Van Cầu: Cấu Tạo, Nguyên Lý Hoạt Động Và Cách Lựa Chọn Phù Hợp

Trong các hệ thống đường ống công nghiệp hiện đại của năm 2026, thiết bị kiểm soát dòng chảy luôn là thành phần cốt lõi quyết định đến hiệu suất và độ an toàn của toàn bộ nhà máy. Khi đối mặt với nhiệm vụ kiểm soát các môi chất có áp lực và nhiệt độ cao, đặc biệt là hơi nóng, các kỹ sư thường ưu tiên lựa chọn dòng globe valve. Khả năng vận hành bền bỉ kết hợp cùng năng lực tiết lưu tuyến tính vượt trội giúp dòng van này trở thành giải pháp không thể thay thế tại các vị trí nút mạch của hệ thống.

Sự thiếu sót trong khâu bóc tách thông số kỹ thuật hoặc việc nhầm lẫn giữa các chức năng vận hành thường dẫn đến những tổn thất không đáng có. Nhiều hệ thống gặp sự cố sụt áp nghiêm trọng hoặc mài mòn bệ đỡ chỉ vì người vận hành dùng sai chủng loại thiết bị. Để tối ưu hóa chi phí đầu tư và đảm bảo an toàn, việc thấu hiểu tường tận từ kết cấu cơ khí đến nguyên lý tiết lưu của dòng cấu kiện này là điều bắt buộc đối với mỗi kỹ sư và nhà thầu.

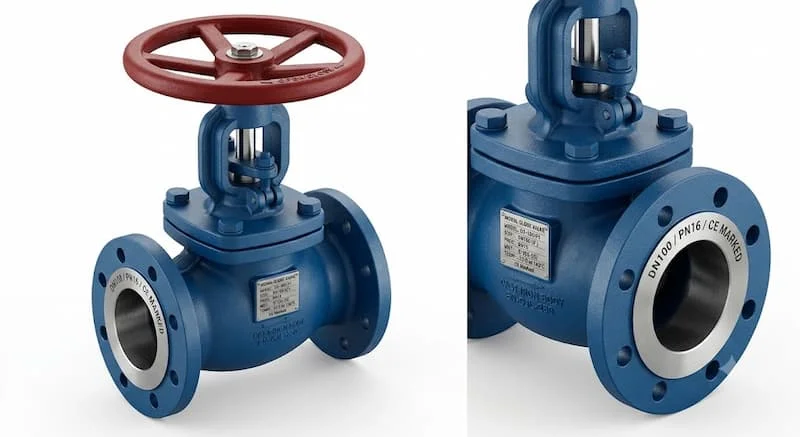

Van Cầu Là Gì?

Định nghĩa bản chất thiết bị

Để có một cái nhìn trực quan và chính xác theo quy chuẩn ngành cơ điện, globe valve là gì và nó đóng vai trò gì trong mạng lưới đường ống? Tên gọi quốc tế của dòng thiết bị này là Globe Valve, bắt nguồn từ cấu trúc hình dáng bên ngoài của thân van thường có dạng hình cầu tròn.

Van cầu (Globe Valve) là loại van công nghiệp sử dụng đĩa van di chuyển lên xuống theo phương vuông góc với dòng chảy để đóng, mở hoặc điều tiết lưu lượng chất lỏng, hơi và khí trong hệ thống đường ống.

Chức năng và giá trị vận hành cốt lõi

Dòng thiết bị này được thiết kế cấu trúc bên trong đặc thù để xử lý ba tác vụ cốt lõi: đóng ngắt hoàn toàn dòng tải, điều tiết lưu lượng theo tỷ lệ tuyến tính và kiểm soát áp suất hạ nguồn. Sự dịch chuyển của đĩa van theo phương thẳng đứng giúp tạo ra một khoảng cách bít kín đồng đều, mang lại độ tin cậy cực cao cho các ứng dụng đòi hỏi chu trình đóng mở liên tục dưới áp suất lớn.

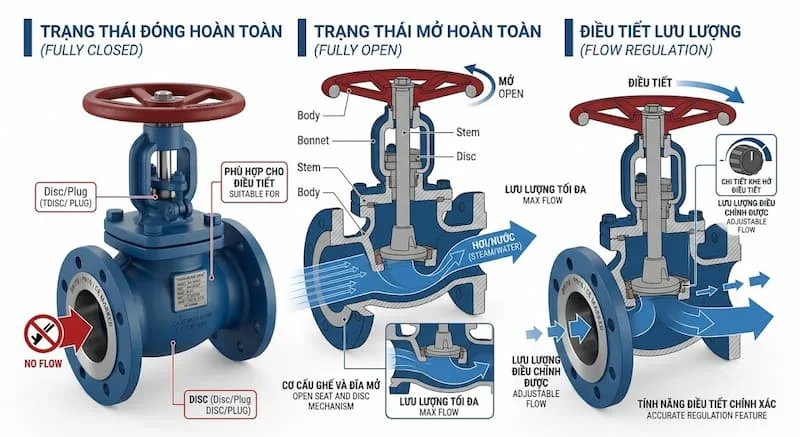

Nguyên Lý Hoạt Động Của globe valve

Cơ chế vận hành của thiết bị dựa trên mối liên kết động lực học giữa trục ren và đĩa van nhằm thay đổi diện tích hành lang dòng chảy.

Trạng thái đóng dòng tải

Khi người vận hành tác động lực vào tay quay vô lăng theo chiều kim đồng hồ, trục van sẽ truyền chuyển động tịnh tiến ấn đĩa van đi xuống. Bề mặt gia công chính xác của đĩa van sẽ ép sát vào ghế van, tạo thành một vách ngăn cơ học bít kín hoàn toàn lòng van. Dòng lưu chất bị chặn đứng hoàn toàn và không thể thẩm thấu qua đầu bên kia.

Trạng thái mở thông suốt

Khi xoay vô lăng theo chiều ngược lại, trục van sẽ kéo đĩa van nâng lên theo phương thẳng đứng, cách xa bệ đỡ. Lúc này, lòng van mở ra để lưu chất lưu thông. Do cấu trúc vách ngăn bên trong, dòng môi chất buộc phải đổi hướng di chuyển cuộn từ dưới lên trên bệ đỡ để đi qua thân van.

Cơ chế điều tiết lưu lượng

Trong quá trình cần tiết lưu, người vận hành sẽ điều chỉnh độ mở của đĩa van ở các vị trí lơ lửng trung gian. Khoảng cách giữa đĩa van và bệ đỡ thay đổi tỷ lệ thuận với số vòng quay của tay lái, giúp kiểm soát lưu lượng dòng chảy chính xác theo nhu cầu kỹ thuật.

Sở dĩ nguyên lý globe valve tối ưu cho việc điều tiết tốt hơn van cổng là nhờ hành trình của đĩa van ngắn hơn và toàn bộ chu vi đĩa van đều tham gia vào quá trình tiết lưu, giảm thiểu hiện tượng xâm thực cục bộ. Tuy nhiên, việc dòng chảy phải uốn hướng theo hình chữ S bên trong lòng van chính là nguyên nhân cốt lõi gây ra tổn thất áp suất lớn và tạo ra lực cản dòng cao hơn các dòng van lòng thẳng.

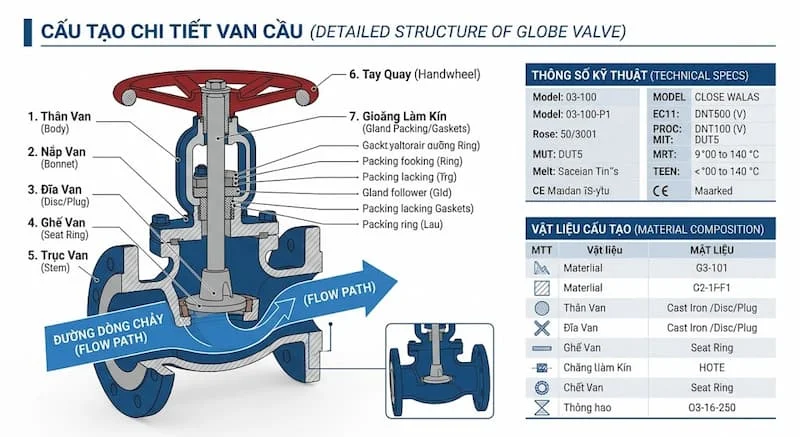

Cấu Tạo Của globe valve

Sự bền bỉ và độ bít kín tuyệt đối của thiết bị được quy định bởi sự liên kết đồng bộ giữa các chi tiết trong cấu tạo globe valve:

• Thân van: Vỏ bọc chịu lực chính, đúc liền khối từ kim loại, chứa vách ngăn và hành lang uốn dòng chữ S.

• Nắp van: Bộ phận gắn phía trên thân van bằng bu lông, bảo vệ các chi tiết chuyển động bên trong và làm bệ đỡ cho cụm bít cổ trục.

• Đĩa van: Chi tiết trực tiếp chặn dòng, có dạng hình nón hoặc hình đĩa dẹt, được gắn vào đầu trục van.

• Ghế van: Vòng đệm bệ đỡ được ép cứng vào lòng vách ngăn thân van, phối hợp với đĩa van để làm kín.

• Trục van: Thanh ren chịu lực kéo nén, truyền mô men xoắn từ bộ truyền động xuống đĩa van.

• Tay quay hoặc bộ truyền động: Bộ phận kích động lực bằng tay vô lăng cơ học hoặc các đầu điều khiển bằng điện, khí nén.

• Gioăng làm kín: Hệ thống tết chèn cổ trục và gioăng làm kín thân nắp, ngăn môi chất rò rỉ ra môi trường bên ngoài.

Các Loại globe valve Phổ Biến

Để tương thích với các môi trường hóa lý khác nhau, hệ thống phân loại các loại globe valve được chia tách theo bốn tiêu chí nền tảng:

Phân loại theo mác vật liệu cấu thành

• globe valve gang: Dòng sản phẩm phổ thông, chuyên dùng cho các hệ thống nước sạch, nước nóng và hơi nước áp lực trung bình.

• globe valve inox: Cấu tạo từ thép không gỉ, chống oxy hóa tuyệt vời, chịu được hóa chất ăn mòn và đáp ứng tiêu chuẩn vệ sinh thực phẩm.

• globe valve thép: Khả năng chịu nhiệt cực cao và chống mỏi cơ học tốt, chuyên trị các trạm hơi quá nhiệt, dầu nóng áp lực lớn.

• globe valve đồng: Thường có kích thước nhỏ, dùng cho hệ thống đường ống phụ trợ, khí nén hoặc môi trường muối biển.

Phân loại theo kiểu kết nối và phương thức vận hành

Xét về phương thức liên kết cơ khí, van được chia thành dòng nối ren cho ống nhỏ áp lực thấp, dòng mặt bích cho hệ thống áp lực cao đòi hỏi độ chắc chắn, và dòng đầu hàn cho các ứng dụng siêu áp siêu nhiệt để triệt tiêu hoàn toàn rủi ro rò rỉ mối nối. Về cơ chế kích động lực, thiết bị bao gồm hệ tay quay thủ công, hệ điều khiển điện và hệ điều khiển khí nén kết nối tự động hóa.

Phân loại theo môi trường sử dụng đặc thù

Tùy thuộc vào đặc tính lưu chất, các nhà sản xuất tối ưu thiết kế thành globe valve hơi chịu nhiệt, globe valve nước giảm thiểu tổn thất áp lực, globe valve dầu chịu độ nhớt và globe valve hóa chất sử dụng các lớp màng lót polyme chống ăn mòn sâu.

Thông Số Kỹ Thuật Quan Trọng

Việc đọc hiểu bản dịch thông số kỹ thuật là chìa khóa để lựa chọn cấu kiện tương thích với hạ tầng đường ống có sẵn:

• Kích thước danh nghĩa: Trải dài từ dải size nhỏ DN15 đến các đường kính lớn DN600.

• Áp suất định mức: Các cấp áp lực vận hành an toàn chuẩn quốc tế như PN10, PN16, PN25, PN40.

• Nhiệt độ làm việc: Giới hạn nhiệt độ tối đa mà phôi kim loại và gioăng bít có thể chịu đựng mà không bị biến dạng.

• Vật liệu thân van: Mác gang, thép hay inox quy định môi trường ứng dụng hợp chuẩn.

• Kiểu kết nối và tiêu chuẩn sản xuất: Xác định kiểu bắt ren, hàn hay hệ tiêu chuẩn bích như JIS, DIN, ANSI, BS.

Việc chọn sai các thông số này sẽ phá hủy thiết bị ngay khi hệ thống thử áp lực. Một cây van có mức chịu nhiệt thấp hơn nhiệt độ thực tế của dòng hơi nóng sẽ làm chảy các lớp gioăng bít, gây hiện tượng phun trào môi chất nguy hiểm cho kỹ sư vận hành.

So Sánh globe valve Với Các Loại Van Khác

Để định hình rõ ranh giới ứng dụng, bảng đối chiếu dưới đây làm rõ sự khác biệt giữa các dòng van công nghiệp phổ biến:

Từ bảng phân tích, quy luật lựa chọn rất tường minh: Hãy dùng globe valve khi hệ thống yêu cầu tiết lưu dòng chảy liên tục hoặc cần độ kín tuyệt đối cho hệ hơi nóng. Hãy chọn van cổng khi cần dòng chảy thẳng thông suốt không bị sụt áp, hoặc chọn van bi, van bướm khi cần đóng ngắt cực nhanh cho các đường ống kích thước lớn.

Ưu Điểm Và Hạn Chế Của globe valve

Những ưu điểm nổi bật

• Khả năng khống chế và tiết lưu lưu lượng đạt độ chính xác tuyến tính cực cao.

• Hành trình đóng mở ngắn hơn van cổng, giúp giảm thiểu thời gian thao tác cơ học và giảm hao mòn trục van.

• Khả năng làm kín vượt trội dưới áp lực cao, đặc biệt bền bỉ khi làm việc trong môi trường hơi nóng siêu nhiệt.

• Cấu trúc cho phép tháo nắp phần đỉnh để bảo trì, thay thế đĩa van và gioăng tết chèn thuận tiện mà không cần dỡ toàn bộ thân van ra khỏi ống.

Những hạn chế cố hữu

• Tổn thất áp suất qua van lớn do dòng chảy bị cản trở bởi vách ngăn chữ S trong thân cầu.

• Trọng lượng và kích thước bao lớn hơn so với van bướm hoặc van bi có cùng đường kính danh nghĩa.

• Cần một lực tác động lớn lên tay quay để thắng được lực áp suất ngược dòng khi đóng van, giá thành đầu tư ban đầu cũng nhỉnh hơn các dòng van phổ thông.

Globe valve Được Sử Dụng Trong Những Hệ Thống Nào?

Nhờ cấu trúc cơ khí đặc trưng, ứng dụng globe valve xuất hiện ở hầu hết các phân đoạn kỹ thuật đòi hỏi sự khắt khe về độ bít kín:

• Hệ thống nồi hơi, lò hơi và mạng lưới phân phối hơi nóng tại các nhà máy công nghiệp năng lượng, dệt nhuộm, sản xuất giấy.

• Hệ thống nước sạch công nghiệp và trạm xử lý nước thải đòi hỏi khống chế áp suất điều tiết.

• Nhà máy hóa chất, lọc hóa dầu: Quản lý dòng dung môi, axit hoặc các chất lỏng có tính ăn mòn cao.

• Dây chuyền sản xuất của các nhà máy thực phẩm, bia rượu, dược phẩm đòi hỏi mác inox vi sinh sạch sẽ.

• Khối cơ điện HVAC: Hệ thống tuần hoàn nước lạnh của tháp giải nhiệt và hệ thống sưởi trung tâm tòa nhà.

Những Sai Lầm Thường Gặp Khi Sử Dụng globe valve

Quá trình lắp đặt và vận hành thực tế ghi nhận nhiều lỗi thao tác cơ bản gây giảm tuổi thọ thiết bị:

• Chọn sai mác vật liệu, dùng van gang thông thường cho hệ thống hóa chất ăn mòn khiến thân van bị mục nát sau thời gian ngắn sử dụng.

• Lắp ngược chiều dòng chảy: Thân van luôn có mũi tên đúc nổi chỉ hướng đi của môi chất. Lắp ngược hướng sẽ khiến áp lực dòng chảy ép từ trên xuống đĩa van, làm rung lắc dữ dội và có thể bứt gãy trục van khi mở.

• Sử dụng globe valve cho các môi chất chứa nhiều tạp chất rắn, bùn cát mà không có y-lọc phía trước, dẫn đến việc rác kẹt vào bệ đỡ làm rách đĩa van, gây rò rỉ vĩnh viễn.

• Bỏ qua công tác bảo dưỡng bôi trơn trục ren định kỳ, dẫn đến hiện tượng kẹt cứng trục hoặc cố tình dùng đòn bẩy siết quá lực làm cong vênh thanh truyền.

Checklist Lựa Lựa Chọn globe valve Phù Hợp

Để chọn được cấu kiện chuẩn xác nhất cho công trình, bạn hãy thực hiện theo bộ quy trình sáu bước khoa học sau:

Bước 1: Xác định bản chất lý hóa của lưu chất

Làm rõ dòng môi chất là hơi nước bảo hòa, khí nén khô, nước sạch hay hóa chất độc hại để định hình mác vật liệu tương thích.

Bước 2: Kiểm tra chính xác áp suất và nhiệt độ cực hạn

Thu thập số liệu về chênh áp lớn nhất và nhiệt độ đỉnh của hệ thống để chọn phân cấp áp lực PN16, PN25 hay PN40 phù hợp.

Bước 3: Lựa chọn vật liệu phù hợp cho thân và đệm kín

Chọn thân gang cho hệ nước phổ thông, thân thép cho hệ hơi siêu nhiệt và thân inox cho môi trường ăn mòn.

Bước 4: Chọn kiểu kết nối đồng bộ cơ khí

Định hình kiểu nối ren cho ống nhỏ dưới DN50, kết nối mặt bích cho hệ thống lớn cần chịu lực uốn, hoặc đầu hàn cho hệ siêu áp.

Bước 5: Lựa chọn phương thức vận hành theo thiết kế

Xác định vị trí lắp đặt để chọn loại tay quay cơ học thao tác bằng tay hoặc đầu điều khiển điện, khí nén kết nối tủ PLC tự động.

Bước 6: Ưu tiên chọn sản phẩm chính hãng có CO, CQ

Chỉ mua các sản phẩm từ các nhà cung cấp uy tín, có đầy đủ giấy chứng nhận nguồn gốc CO, chứng nhận chất lượng CQ và chính sách bảo hành rõ ràng.

Hướng Dẫn Lắp Đặt Và Bảo Dưỡng globe valve

Khi tiến hành định vị van vào đường ống, thao tác bắt buộc là phải kiểm tra và hướng mũi tên trên thân van trùng khít với chiều dịch chuyển của lưu chất. Khi siết các mối nối ren hoặc bu lông mặt bích, kỹ sư phải siết đều lực một cách từ tốn để tránh hiện tượng vênh lệch tâm, không được dùng các công cụ trợ lực quá dài làm rách các vòng ren cơ khí.

Kế hoạch bảo trì định kỳ cần được thực hiện nghiêm túc từ 6 đến 12 tháng một lần. Người vận hành cần bôi một lớp mỡ chịu nhiệt lên phần ren hở của trục van, kiểm tra độ co giãn của cụm gioăng tết chèn cổ trục. Khi phát hiện hiện tượng sương hơi rò rỉ râm ran tại phần nắp van, phải tiến hành siết nhẹ các bu lông cổ hoặc lên phương án thay thế vòng đệm làm kín ngay để tránh hiện tượng dòng lưu chất áp lực cao mòn khuyết bệ đỡ kim loại.

Câu Hỏi Thường Gặp Về globe valve

Định nghĩa van cầu là gì và cấu trúc của nó có gì đặc biệt?

Van cầu là loại van công nghiệp sử dụng đĩa van di chuyển vuông góc với bệ đỡ để đóng mở hoặc tiết lưu dòng chảy. Cấu trúc bên trong có vách ngăn hình chữ S đặc trưng giúp nó khống chế lưu lượng vô cùng chính xác.

Trong thực tế vận hành van cầu dùng để làm gì là tối ưu nhất?

Thiết bị này đạt hiệu suất tối ưu nhất khi được dùng để điều tiết lưu lượng tuyến tính và đóng ngắt các dòng môi chất có áp lực và nhiệt độ cao như hơi nóng nồi hơi, dầu truyền nhiệt hay khí nén áp lực lớn.

Dòng cấu kiện van cầu và van cổng khác nhau như thế nào về công năng?

Van cầu chuyên dùng để điều tiết lưu lượng và có độ bít kín rất cao nhưng gây sụt áp dòng. Van cổng chỉ chuyên dùng để đóng hoặc mở hoàn toàn, không có khả năng điều tiết và lòng van thẳng nên không gây tổn thất áp suất.

Thiết bị van cầu có chịu được nhiệt độ và áp suất cao không?

Có. Các dòng van cầu chế tạo từ phôi thép đúc hoặc inox cao cấp có khả năng chịu đựng được nhiệt độ lên tới hơn 400 độ C và áp lực làm việc định mức vượt ngưỡng 40 bar một cách an toàn.

Có nên sử dụng dòng van cầu cho hệ thống chứa lưu chất bùn sệt không?

Không nên. Cấu trúc vách ngăn chữ S bên trong thân cầu rất dễ bị tích tụ cặn bẩn, bùn đặc hoặc tạp chất rác, gây ra hiện tượng kẹt cứng đĩa van và không thể đóng khít bệ đỡ.

Lựa Lựa Chọn Van Cầu Phù Hợp Giúp Hệ Thống Vận Hành Hiệu Quả Và An Toàn

Đúc kết lại, việc thấu hiểu tường tận đặc tính kỹ thuật và lựa chọn đúng chủng loại van cầu chính là nền tảng cốt lõi để xây dựng một hạ tầng đường ống công nghiệp vận hành bền bỉ và tối ưu năng lượng trong năm 2026. Một quyết định đầu tư chuẩn xác vào mác vật liệu, đồng bộ về kiểu kết nối và cấp áp lực sẽ giúp doanh nghiệp triệt tiêu các rủi ro rò rỉ môi chất độc hại, bảo vệ an toàn cho công nhân và ngăn chặn các sự cố gián đoạn dây chuyền sản xuất. Hãy luôn coi thiết bị ngành van như những người gác cổng trung thành cho dòng năng lượng của nhà máy đối với van cầu.
