Van Cầu Là Gì? Cấu Tạo, Nguyên Lý Và Ứng Dụng Trong Công Nghiệp

Trong các hệ thống hạ tầng đường ống công nghiệp hiện đại của năm 2026, việc kiểm soát và quản lý lưu chất luôn là một yêu cầu kỹ thuật vô cùng nghiêm ngặt. Rất nhiều dòng van công nghiệp hiện nay có khả năng thực hiện tốt chu trình đóng ngắt dòng chảy nhanh chóng, tuy nhiên không phải thiết bị nào cũng có cấu trúc cơ học đủ bền bỉ để đảm nhận vai trò điều tiết lưu lượng liên tục dưới áp lực lớn. Đối với các kỹ sư vận hành nhà xưởng, câu hỏi van cầu là gì và tại sao dòng van này lại trở thành lựa chọn hàng đầu cho các môi trường lưu chất khắc nghiệt như hơi nóng, nước nóng, dầu tải nhiệt hay khí nén cao áp luôn là một chủ đề cần được phân tích chuyên sâu.

Sự bối rối trong khâu lựa chọn thiết bị khóa dòng thường xảy ra khi người thu mua vật tư không phân biệt được ranh giới kỹ thuật giữa các loại cấu kiện. Việc sử dụng sai công năng của van không chỉ gây tổn thất năng lượng mà còn tiềm ẩn nguy cơ phá hủy hệ thống. Để có một cái nhìn toàn diện và chính xác, chúng ta cần đi sâu tìm hiểu từ kết cấu nền tảng, nguyên lý vận hành cho đến các bộ chỉ số định lượng của dòng thiết bị đặc thù này.

Tại Sao Van Cầu Được Sử Dụng Phổ Biến Trong Hệ Thống Công Nghiệp?

Môi trường công nghiệp luôn vận hành với những dải thông số biến động liên tục về cả lưu lượng, áp suất và nhiệt độ. Tại các phân xưởng năng lượng, việc duy trì một lưu lượng chất lỏng hoặc hơi ổn định đi vào dây chuyền sản xuất quyết định trực tiếp đến chất lượng thành phẩm. Nếu một dòng van không thể điều tiết tuyến tính, dòng chảy sẽ bị dao động mạnh, gây ra hiện tượng xung áp và tổn hại đến các thiết bị đo lường đắt tiền phía sau.

Nhiều dòng van thông thường như van cổng chỉ tối ưu khi đóng hoặc mở hoàn toàn, nếu dùng để tiết lưu sẽ rất nhanh bị mài mòn đĩa van. Trong khi đó, thiết bị van cầu được tính toán hình học từ khâu thiết kế để chuyên trị các vị trí yêu cầu khống chế dòng tải ở nhiều mức độ phần trăm khác nhau. Khả năng chịu đựng sự chênh áp lớn mà không xảy ra hiện tượng rung lắc cơ học chính là lý do dòng cấu kiện này phủ sóng dày đặc trong các hệ thống nồi hơi, mạng đường ống dẫn dầu nóng và khí hóa lỏng.

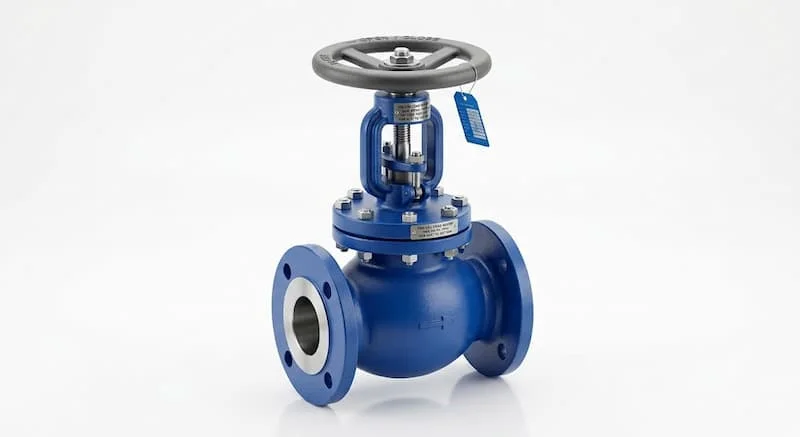

Van Cầu Là Gì?

Khái niệm van cầu là gì và thuật ngữ quốc tế

Để định nghĩa một cách tường minh theo ngôn ngữ kỹ thuật, van cầu là gì và nó giữ vị trí nào trong sơ đồ cơ điện? Thiết bị này có tên gọi tiếng Anh phổ thông là Globe Valve, một thuật ngữ xuất phát từ kiểu dáng thiết kế bo tròn hình cầu đặc trưng của phần thân van thời kỳ đầu. Đây là dòng van công nghiệp có cơ cấu đóng ngắt dựa trên chuyển động tịnh tiến lên xuống của đĩa van theo phương vuông góc với bề mặt bệ đỡ lòng van.

Van cầu là loại van công nghiệp sử dụng đĩa van chuyển động lên xuống theo phương thẳng đứng để đóng, mở hoặc điều tiết lưu lượng chất lỏng, khí hoặc hơi trong hệ thống đường ống.

Chức năng vận hành đa nhiệm

Không giống như các dòng van khóa thông thường, Globe Valve sở hữu năng lực vận hành đa nhiệm xuất sắc bao gồm đóng dòng chảy tuyệt đối, mở thông hành lang lưu chất và đặc biệt nhất là điều tiết lưu lượng tuyến tính một cách chính xác. Thiết bị cho phép người vận hành thiết lập các mức độ mở cửa van từ nhỏ đến lớn để kiểm soát lượng môi chất đi qua theo đúng thông số yêu cầu của dây chuyền.

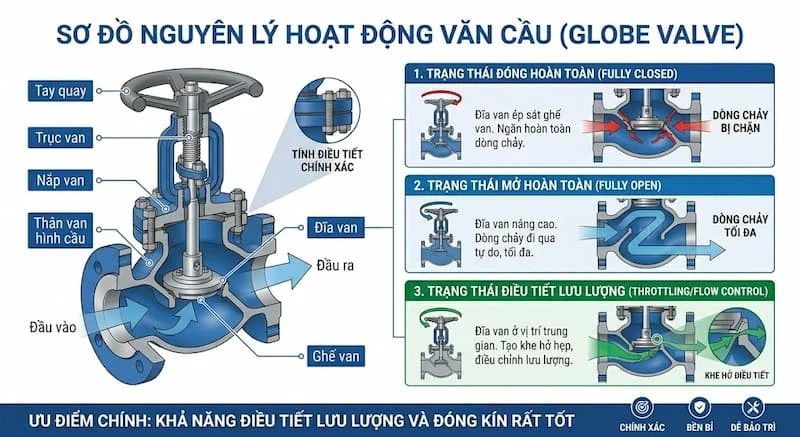

Nguyên Lý Hoạt Động Của van cầu là gì

Cơ chế vận hành của dòng van này phụ thuộc vào chu trình chuyển hóa mô men xoắn từ bộ điều khiển thành chuyển động tịnh tiến dọc trục của thanh tâm van.

Trạng thái đóng hoàn toàn

Khi người vận hành thực hiện thao tác xoay tay quay vô lăng theo chiều kim đồng hồ, trục van sẽ truyền lực ép đĩa van đi xuống vị trí thấp nhất. Tại đây, bề mặt đĩa van sẽ ép sát hoàn toàn vào ghế van, tạo nên một chốt chặn cơ học kín khít. Dòng lưu chất từ phía thượng nguồn sẽ bị ngăn chặn tuyệt đối và không thể rò rỉ qua hạ nguồn.

Trạng thái mở hoàn toàn

Khi xoay tay quay theo chiều ngược lại, trục van sẽ kéo đĩa van nâng lên phía trên, rời xa vị trí bệ đỡ. Lúc này, lòng van mở ra một khoảng không gian cho phép lưu chất đi qua thân van. Điểm đặc thù của dòng van này là lưu chất khi đi qua phải chuyển hướng di chuyển theo hình chữ S, đi từ dưới bệ đỡ lên trên rồi mới thoát ra ngoài.

Trạng thái điều tiết tuyến tính

Đây là chế độ vận hành giá trị nhất của Globe Valve. Người điều khiển có thể dừng đĩa van ở bất kỳ vị trí lơ lửng nào trên hành trình tịnh tiến để kiểm soát lưu lượng theo yêu cầu. Khoảng cách giữa đĩa van và ghế van thay đổi đồng đều theo từng vòng quay của tay vặn, giúp dải lưu lượng tăng giảm rất mịn và không xảy ra hiện tượng giật cục áp suất.

Sở dĩ van cầu có khả năng điều tiết vượt trội so với các cấu kiện khác là nhờ hành trình dịch chuyển của đĩa van ngắn hơn và hướng dòng chảy đi thẳng vào tâm đĩa, giúp triệt tiêu các lực xé ngang, giữ cho dòng lưu chất luôn di chuyển ổn định mà không gây hiện tượng xâm thực bề mặt kim loại.

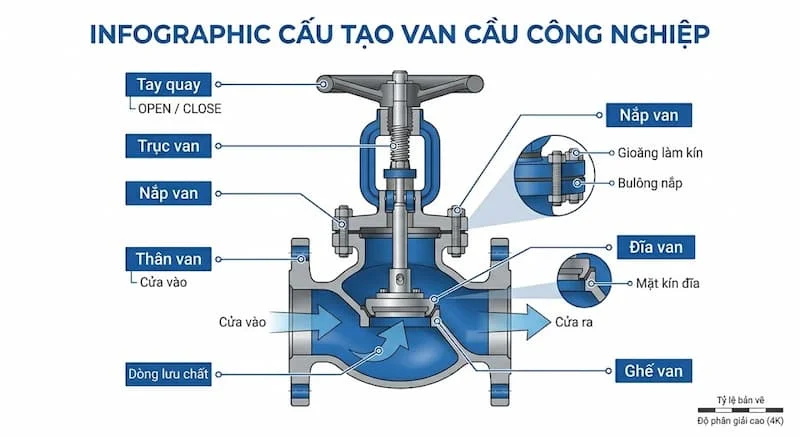

Cấu Tạo Của Van Cầu Gồm Những Bộ Phận Nào?

Sự tin cậy và khả năng chịu tải cao của thiết bị được quy định bởi sự liên kết chặt chẽ giữa các cấu kiện trong cấu tạo van cầu:

• Thân van: Là phần vỏ bọc chịu áp lực chính, chứa đựng dòng lưu chất di chuyển qua và chịu mọi ứng suất kéo nén của đường ống. Thân van được thiết kế vách dày để ngăn hiện tượng biến dạng khi nhiệt độ thay đổi đột ngột.

• Nắp van: Bộ phận gắn kết với thân van bằng bu lông, giữ nhiệm vụ bảo vệ cơ cấu trục truyền động bên trong và làm bệ đỡ cho bộ phận làm kín cổ van.

• Đĩa van: Cấu kiện trực tiếp can thiệp vào hành trình của dòng chảy, có thể có dạng hình nón, hình trụ hoặc hình phẳng tùy thuộc vào yêu cầu tiết lưu.

• Ghế van: Vòng đệm bệ đỡ nằm cố định trong lòng van, kết hợp với đĩa van để tạo độ kín bít, ngăn chặn rò rỉ tuyệt đối khi van ở trạng thái đóng.

• Trục van: Thanh ren chịu lực truyền chuyển động từ bộ phận điều khiển xuống đĩa van, thường được gia công bằng thép hợp kim có độ cứng cao.

• Bộ điều khiển: Cơ cấu tác động lực, linh hoạt thay đổi từ dạng tay quay vô lăng thủ công đến các đầu điều khiển điện hoặc bộ truyền động khí nén tự động hóa.

Các Loại Van Cầu Phổ Biến Hiện Hiện Nay

Để đáp ứng dải ứng dụng rộng lớn, danh mục các loại van cầu được phân chia theo nhiều tiêu chí kỹ thuật riêng biệt:

Phân loại theo cấu trúc vật liệu chế tạo van cầu là gì

• Van cầu gang: Dòng van phổ thông, giá thành hợp lý, ứng dụng nhiều trong hệ thống cấp nước nóng trung tâm và hơi nước áp lực vừa phải.

• Van cầu thép: Chuyên trị môi trường siêu nhiệt và siêu áp, phôi thép đúc giúp van không bị nứt vỡ ở các trạm nguồn lò hơi.

• Van cầu inox: Kháng ăn mòn hóa học xuất sắc, bề mặt nhẵn mịn chống bám dính, là tiêu chuẩn của ngành thực phẩm và hóa chất.

• Van cầu đồng: Tối ưu cho dải size nhỏ kết nối ren trong các trục nhánh tòa nhà.

Phân loại theo kiểu kết nối và thiết kế dòng chảy

Về phương thức kết nối, thiết bị bao gồm các dòng nối ren cho size nhỏ dưới DN50, kết nối mặt bích chịu lực cho size lớn và kiểu hàn đối đầu cho các vị trí áp lực cực cao.

Xét về hình học lòng van, kết trúc được chia thành ba dạng: dòng chữ T phổ thông có tổn thất áp suất lớn, dòng chữ Y tối ưu hóa góc nghiêng để giảm ma sát dòng chảy, và dòng van góc giúp chuyển hướng đường ống một góc 90 độ mà không cần dùng đến co cút nối.

Thông Số Kỹ Thuật Quan Trọng Của Van Cầu

Khi lập hồ sơ thiết kế hoặc duyệt danh mục vật tư thu mua, việc đối chiếu chính xác các thông số định lượng là bắt buộc để bảo đảm an toàn vận hành:

Các thông số hình học và cơ lý cần lưu tâm bao gồm kích thước danh nghĩa trải dài từ DN15 đến các cỡ lớn DN600, dải áp suất giới hạn từ PN10, PN16 cho đến PN40 và nhiệt độ làm việc định mức của vật liệu. Kiểu kết nối và tiêu chuẩn mặt bích như JIS, BS, DIN, ANSI phải đồng nhất với tiêu chuẩn của ống chờ để tránh hiện tượng lệch tâm bu lông.

Việc lựa chọn sai các chỉ số kỹ thuật này sẽ dẫn đến những thảm họa vận hành thực tế. Một cây van cầu gang lắp vào đường ống dầu nóng vượt quá mức nhiệt độ cho phép sẽ làm hỏng toàn bộ cấu trúc gioăng và nắp van, gây hiện tượng phun trào môi chất nguy hiểm, làm dừng toàn bộ dây chuyền sản xuất và tiêu tốn chi phí khắc phục rất lớn.

Ưu Điểm Và Nhược Điểm Của Van Cầu

Mỗi dòng cấu kiện cơ khí đều mang những đặc tính kỹ thuật hai mặt riêng biệt:

Ưu điểm vượt trội

• Năng lực điều tiết lưu lượng xuất sắc nhất trong các dòng van chuyển động cơ học.

• Độ kín khít tại bệ đỡ cực cao do hướng tiếp xúc vuông góc, giảm thiểu hiện tượng rò rỉ âm thầm.

• Hành trình đóng mở ngắn hơn van cổng, giúp tiết kiệm thời gian vận hành và giảm hao mòn trục van.

• Hoạt động ổn định, chịu được các môi trường có áp suất lớn và chu kỳ đóng ngắt liên tục.

Nhược điểm cố hữu

• Tổn thất áp suất khi dòng lưu chất đi qua cao hơn nhiều so với van cổng và van bi do dòng chảy bị uốn cong chữ S trong lòng van.

• Trọng lượng cấu kiện lớn và không gian chiếm dụng cao hơn các dòng van bướm cùng size.

• Giá thành đầu tư ban đầu thường cao hơn các dòng van khóa thông thường do cấu trúc đúc phức tạp.

So Sánh Van Cầu Với Van Cổng Và Van Bi

Để giúp các nhà thầu có cái nhìn định lượng khi chỉ định vật tư, bảng đối chiếu dưới đây sẽ làm rõ bản chất của từng loại van:

Từ bảng phân tích trên, kỹ sư có thể đưa ra quy luật chọn lựa rõ ràng: Sử dụng Globe Valve khi hệ thống yêu cầu kiểm soát lưu lượng, vách ngăn áp lực tốt và chấp nhận một khoảng sụt áp nhỏ. Chọn van cổng cho các đường ống trục chính cấp nước tầm xa nơi cần bảo toàn áp suất tối đa và chỉ đóng ngắt khi bảo trì. Chỉ định van bi cho các đường ống nhánh cần thao tác đóng mở nhanh chóng bằng một cử chỉ gạt.

Tại Sao Van Cầu Điều Tiết Lưu Lượng Tốt Hơn Nhiều Loại Van Khác?

Bí mật nằm ở thiết kế đĩa van và hành trình tịnh tiến đồng tâm. Khi đĩa van di chuyển, diện tích hành lang mở của lòng van thay đổi một cách tỷ lệ thuận với số vòng quay của trục van. Sự tăng giảm tiết diện này diễn ra đồng đều trên toàn bộ chu vi 360 độ của bệ đỡ, giúp triệt tiêu các vùng xoáy áp lực cục bộ.

Thêm vào đó, thiết kế này giúp kiểm soát dòng chảy chính xác và giảm thiểu tối đa hiện tượng dao động lưu lượng đột ngột khi thay đổi trạng thái van. Lưu chất không ép vào một phía của đĩa van như cơ chế cánh bướm hay đĩa sập của van cổng, từ đó bảo vệ cấu trúc cơ khí bên trong van khỏi các phản lực thủy lực có hại.

Van Cầu Được Sử Dụng Trong Những Hệ Thống Nào?

Nhờ những đặc tính cơ học bền bỉ, ứng dụng van cầu xuất hiện tại hầu hết các vị trí trọng yếu của hạ tầng công nghiệp:

• Hệ thống hơi nóng công nghiệp: Kiểm soát dòng hơi bão hòa từ nồi hơi đi vào các thiết bị sấy, thiết bị trao đổi nhiệt của nhà máy dệt nhuộm, thức ăn chăn nuôi.

• Hệ thống dầu nóng và dầu truyền nhiệt: Điều tiết lưu lượng dầu tải nhiệt duy trì nhiệt độ cho các bồn khuấy hóa chất, nhà máy sản xuất bê tông nhựa nóng.

• Hệ thống nước nóng trung tâm và HVAC: Quản lý dòng nước nóng trong các mạch vòng tuần hoàn của tòa nhà cao tầng, hệ thống điều hòa không khí cỡ lớn.

• Nhà máy hóa chất và thực phẩm: Sử dụng các dòng van cầu inox để kiểm soát định lượng dung dịch nguyên liệu đầu vào trên các dây chuyền sản xuất tự động.

Những Sai Lầm Thường Gặp Khi Sử Dụng Van Cầu

Rất nhiều sự cố dừng máy ngoài ý muốn bắt nguồn từ những thói quen vận hành sai lệch sau:

• Lắp đặt ngược chiều dòng chảy: Trên thân các dòng Globe Valve luôn đúc nổi mũi tên chỉ hướng dòng chảy. Nếu lắp ngược, áp lực lưu chất sẽ ép từ phía trên đĩa van xuống, khiến lực mở van tăng vọt, gây cong trục van hoặc rách gioăng bít.

• Chỉ định sai cấp áp suất hệ thống: Sử dụng van định mức PN10 vào đường ống có áp suất đỉnh vượt ngưỡng 12 bar làm nứt vỡ nắp van.

• Ứng dụng sai môi chất: Dùng van cầu cấu trúc gioăng cao su thông thường cho đường ống dẫn dầu khoáng hoặc hóa chất mạnh khiến gioăng bị trương nở, mủn nát sau vài ngày chạy máy.

• Bỏ qua công tác bảo trì định kỳ: Không tra mỡ bôi trơn vào phần ren của trục van lộ ra ngoài trời khiến trục bị rỉ sét, bó kẹt không thể thao tác đóng mở khi có sự cố khẩn cấp.

Checklist Lựa Chọn Van Cầu Phù Hợp

Để tối ưu hóa quy trình duyệt mua vật tư cho dự án, bạn hãy áp dụng bộ checklist sáu bước khoa học sau:

Bước 1: Thẩm định bản chất lưu chất vận hành

Xác định rõ dòng môi chất chảy qua là nước sạch, hơi nóng, dầu truyền nhiệt hay khí hóa lỏng để định hình dòng van phù hợp.

Bước 2: Đo lường dải nhiệt độ và áp suất làm việc

Xác định thông số áp suất làm việc lớn nhất và nhiệt độ đỉnh của hệ thống để chọn phân cấp áp lực PN16, PN25 hay PN40.

Bước 3: Lựa chọn vật liệu thân van và gioăng bít

Chỉ định phôi gang cho hệ nước hơi phổ thông, phôi thép cho hệ nhiệt cao áp, và phôi inox cho môi trường hóa chất, thực phẩm.

Bước 4: Xác định chính xác kích thước danh nghĩa DN

Đối chiếu đường kính lòng ống và lưu lượng dòng tải yêu cầu để chọn kích cỡ van từ DN15 đến các cỡ lớn.

Bước 5: Lựa chọn kiểu kết nối cơ học đồng bộ

Xác định phương thức nối ren cho ống nhỏ hoặc kết nối mặt bích theo đúng tiêu chuẩn mặt bích JIS, BS, DIN hoặc ANSI của hệ thống ống hiện hữu.

Bước 6: Kiểm tra hồ sơ pháp lý và năng lực nhà cung ứng

Bắt buộc đơn vị bán hàng phải xuất trình đầy đủ chứng chỉ chứng minh nguồn gốc xuất xứ CO, chứng nhận chất lượng hàng hóa CQ, bản vẽ catalogue gốc và cam kết chế độ bảo hành hậu mãi rõ ràng.

Câu Hỏi Thường Gặp Về Van Cầu

Thiết bị van cầu là gì và giữ vai trò gì trong hệ thống đường ống?

Van cầu là một dòng van công nghiệp chuyên dụng, vận hành bằng cách nâng hạ đĩa van vuông góc với bệ đỡ, giữ vai trò tối cao trong việc đóng ngắt và điều tiết lưu lượng dòng chảy một cách chính xác.

Dòng cấu kiện van cầu có khả năng điều tiết lưu lượng được không?

Có, đây chính là ưu điểm vượt trội và cốt lõi nhất của dòng van này. Cấu trúc hình học của đĩa van cho phép khống chế lưu lượng tuyến tính cực tốt mà không gây tổn hại đến tuổi thọ cơ khí của thiết bị.

Điểm khác biệt căn bản nhất giữa thiết bị van cầu và van cổng là gì?

Van cầu sinh ra là để điều tiết lưu lượng và có tổn thất áp suất cao do dòng chảy bị uốn cong, trong khi van cổng chỉ dùng để đóng mở hoàn toàn, dòng chảy đi thẳng nên gần như không có tổn thất áp suất.

Các mác vật liệu phổ biến nhất dùng để đúc van cầu là gì?

Các nhà máy hiện nay chủ yếu sử dụng bốn mác phôi kim loại cốt lõi bao gồm gang dẻo, thép đúc chịu nhiệt, inox không gỉ SUS304/SUS316 và đồng thau nguyên chất.

Thiết bị van cầu là gì và phù hợp nhất với những môi trường nào?

Globe valve chính là tên gọi tiếng Anh của van cầu là gì. Thiết bị này đạt hiệu suất vận hành lý tưởng nhất trong các môi trường hơi nước nóng, hệ thống dầu tải nhiệt, khí nén áp lực cao và các trục đường ống hóa chất chuyên sâu.

Hiểu Rõ Van Cầu Giúp Lựa Chọn Đúng Cho Hệ Thống

Tóm lại, việc thấu hiểu bản chất kỹ thuật và nắm chắc các thông số vận hành của dòng cấu kiện van cầu là gì chính là nền tảng giúp các chủ đầu tư và kỹ sư cơ điện làm chủ công nghệ đường ống trong năm 2026. Một thiết bị đạt chuẩn chất lượng, được tính toán mác vật liệu chính xác không chỉ giúp hệ thống của bạn vận hành êm ái, tối ưu hóa mức tiêu thụ năng lượng nhờ năng lực điều tiết lưu lượng tuyến tính hoàn hảo, mà còn bảo vệ an toàn tuyệt đối cho toàn bộ phân xưởng trước các sự cố quá áp khẩn cấp. Hãy luôn đặt tiêu chuẩn kỹ thuật lên hàng đầu vì sự đầu tư thông minh ngay từ khâu chọn van chính là giải pháp tiết kiệm chi phí vận hành và nâng cao hiệu suất sinh lời dài lâu cho doanh nghiệp đối với van cầu là gì.
