Van Cầu Mặt Bích Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn Phù Hợp

Trong các hạ tầng cơ điện và năng lượng của năm 2026, dòng thiết bị globe valve flange luôn đóng vai trò huyết mạch tại những điểm nút khống chế dòng chảy công nghiệp. Việc khống chế lưu lượng chất lỏng, hơi nước hay khí nén đòi hỏi cấu kiện cơ khí phải có độ chịu tải cực cao. Đối với các kỹ sư cơ khí, câu hỏi tìm kiếm dòng van nào vừa có khả năng tiết lưu tuyến tính mượt mà vừa chịu được ứng suất uốn lớn từ đường ống luôn dẫn về một cấu hình quen thuộc: kết cấu thân cầu đi kèm kết nối mặt bích.

Sự bối rối trong khâu thiết kế thường xảy ra khi người lập dự toán không đồng bộ được tiêu chuẩn kết nối cơ khí. Việc chọn sai tiêu chuẩn mặt bích hoặc cố tình bỏ qua các thông số chênh áp sẽ dẫn đến hiện tượng phá hủy gioăng bít và rò rỉ môi chất độc hại ra môi trường. Để giảm thiểu rủi ro vận hành, chúng ta cần phân tích sâu sắc từ kết cấu hình học đến các bộ quy chuẩn kỹ thuật quốc tế của dòng van đặc thù này.

Vì Sao Van Cầu Mặt Bích Được Sử Dụng Rộng Rãi Trong Công Nghiệp?

Khác với các hệ thống dân dụng, mạng lưới đường ống công nghiệp luôn hoạt động dưới các xung lực áp suất biến động liên tục. Khả năng điều tiết lưu lượng tuyến tính của cấu trúc thân cầu giúp kiểm soát dòng chảy cực kỳ chính xác nhờ cơ chế thay đổi khoảng cách bệ đỡ đồng đều. Tuy nhiên, nếu chỉ có cấu trúc thân tốt mà không có một phương thức kết nối cơ khí đủ vững chắc thì hệ thống cũng không thể vận hành an toàn.

Đó là lý do vì sao phương thức kết nối mặt bích được ưu tiên tuyệt đối cho các phân đoạn đường ống áp suất cao. Khi áp lực dòng chảy vượt ngưỡng mười hoặc vài chục bar, các mối nối ren thông thường rất dễ bị cháy ren hoặc bứt ren do hiện tượng búa nước. Kết nối mặt bích phân bổ đều ứng suất lực lên hệ thống bu lông xung quanh chu vi ống, giúp triệt tiêu các lực xé ngang và giữ cho cụm van luôn định vị kiên cố.

Nếu lựa chọn sai chủng loại van hoặc lắp lệch tiêu chuẩn bích của hệ thống ống chờ, hậu quả thực tế sẽ xuất hiện ngay khi chạy thử tải. Luồng hơi nóng áp lực lớn sẽ phá hủy cấu trúc làm kín, gây hiện tượng sụt áp dòng, thất thoát năng lượng nghiêm trọng và làm gián đoạn dây chuyền sản xuất của toàn bộ nhà máy.

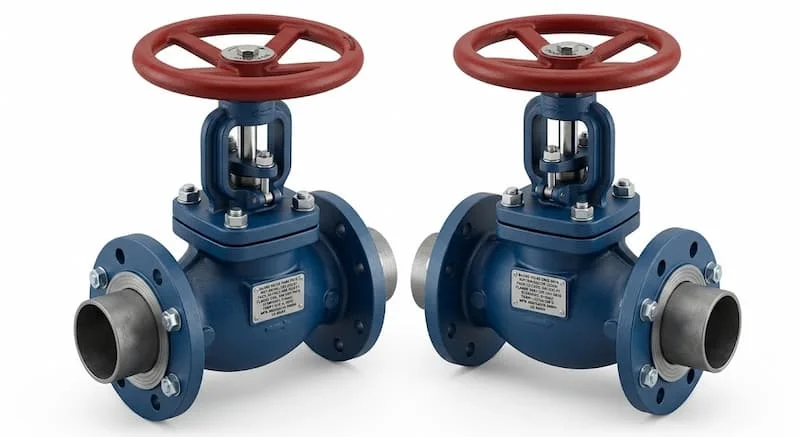

Van Cầu Mặt Bích Là Gì?

Định nghĩa kỹ thuật nền tảng

Để giải nghĩa tường minh theo quy chuẩn cơ khí quốc tế, globe valve flange là gì trong hệ thống đường ống? Đây là một biến thể cao cấp của dòng globe valve truyền thống, trong đó hai đầu ngõ vào và ngõ ra của thân van được đúc liền khối với các vành đĩa kim loại có đục lỗ bu lông, gọi là mặt bích.

Globe valve flange là loại van cầu có hai đầu kết nối bằng mặt bích, được sử dụng để đóng, mở hoặc điều tiết lưu lượng trong hệ thống đường ống có áp suất và nhiệt độ cao.

Chức năng và giá trị vận hành

Dòng van này đảm nhận ba chức năng cốt lõi trong sơ đồ công nghệ bao gồm đóng ngắt hoàn toàn dòng tải, mở thông suốt hành lang lưu chất và khống chế lưu lượng chính xác. Bên cạnh đó, kết cấu hai vành bích đối xứng giúp tăng cường độ kín khít, trợ lực cơ học chống lại hiện tượng vặn xoắn đường ống và đẩy nhanh tốc độ lắp ráp cơ khí tại hiện trường.

Nguyên Lý Hoạt Động Của globe valve flange

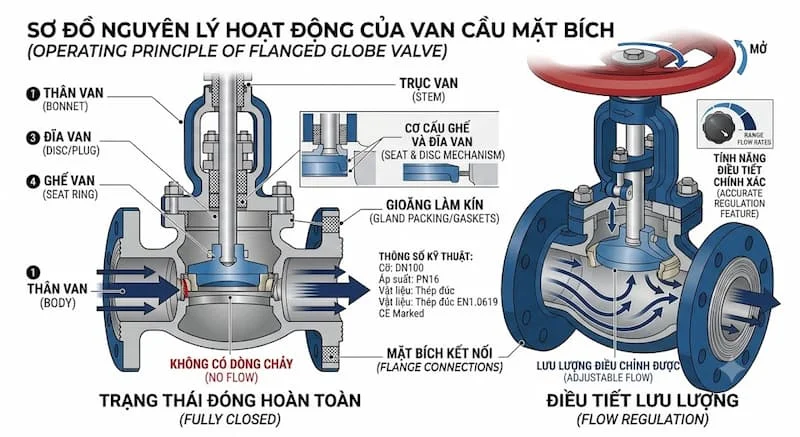

Cơ chế vận hành của thiết bị dựa trên việc biến đổi mô men xoắn của bộ điều khiển thành hành trình tịnh tiến lên xuống của đĩa van dọc theo tâm bệ đỡ.

Trạng thái đóng hoàn toàn

Khi người vận hành xoay vô lăng theo chiều đóng, trục van sẽ đẩy đĩa van đi xuống vị trí thấp nhất. Bề mặt đĩa van sẽ ép vuông góc tuyệt đối vào ghế van, tạo thành một vách ngăn cơ học bít kín lòng van. Dòng lưu chất bị chặn đứng hoàn toàn và không thể rò rỉ qua hạ nguồn.

Trạng thái mở thông dòng

Khi xoay ngược tay quay, trục van kéo đĩa van nâng lên theo phương thẳng đứng. Lúc này, lòng van mở ra để lưu chất lưu thông. Do cấu trúc bên trong thân van, dòng lưu chất bắt buộc phải đổi hướng di chuyển theo hình chữ S để đi qua bệ đỡ trước khi thoát ra đầu bích bên kia.

Khả năng điều tiết lưu lượng tuyến tính

Trong các chu trình cần khống chế dòng tải, đĩa van sẽ được dừng ở các vị trí lơ lửng trung gian. Tiết diện hành lang dòng chảy thay đổi tịnh tiến theo từng vòng ren trục, giúp người vận hành thiết lập lưu lượng chính xác theo thông số yêu cầu của quy trình sản xuất.

Sở dĩ dòng van này điều tiết tốt hơn van cổng là vì hành trình của đĩa van di chuyển song song với hướng của lực áp suất đầu vào, giảm thiểu tối đa hiện tượng rung lắc đĩa van khi ở trạng thái mở một phần. Nhược điểm đánh đổi của cơ chế uốn dòng chữ S này là nó gây ra một khoảng tổn thất áp suất cao hơn so với dòng van có lòng thẳng.

Cấu Tạo Của globe valve flange

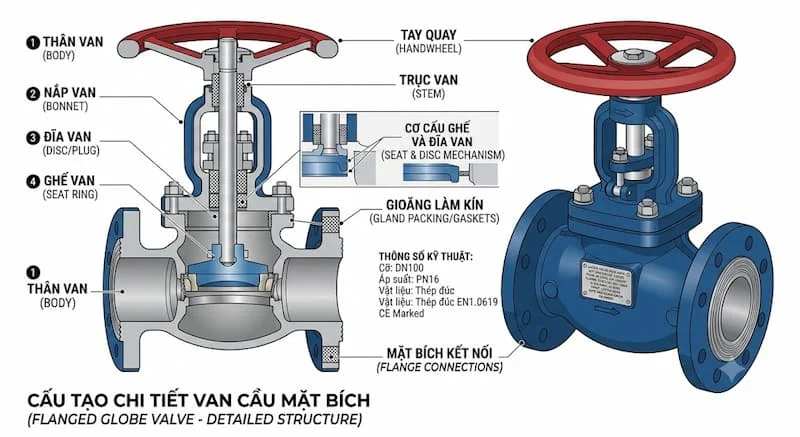

Sự chắc chắn và năng lực vận hành của thiết bị phụ thuộc vào sự liên kết đồng bộ giữa các chi tiết trong cấu tạo globe valve flange:

• Thân van: Phần vỏ bọc đúc nguyên khối tích hợp sẵn hai vành mặt bích ở hai đầu, chịu trách nhiệm chịu áp lực tĩnh của hệ thống.

• Nắp van: Gắn với thân van qua bu lông cổ van, giữ nhiệm vụ bọc kín lòng van và làm bệ đỡ cho cụm gioăng tết chèn cổ trục.

• Đĩa van: Cấu kiện hình nón hoặc hình trụ di động, trực tiếp tham gia vào việc tiết lưu dòng chảy.

• Ghế van: Vòng đệm kim loại cứng được ép chặt vào lòng thân van, là điểm tựa làm kín cho đĩa van.

• Trục van: Thanh ren chịu lực truyền chuyển động cơ học từ bộ vô lăng xuống đĩa van.

• Bộ điều khiển: Tay quay vô lăng thủ công hoặc các đầu bộ điều khiển điện, khí nén tự động hóa.

• Hai mặt bích kết nối: Hai vành đĩa đúc liền hai đầu thân van, đục lỗ theo đúng các hệ tiêu chuẩn kỹ thuật quốc tế.

• Gioăng làm kín: Tấm đệm chèn giữa mặt bích của van và mặt bích của ống để ngăn rò rỉ môi chất ra ngoài.

Các Loại globe valve flange Phổ Biến

Để đáp ứng dải ứng dụng đa dạng của các ngành công nghiệp, thị trường phân tách các loại globe valve flange theo nhiều chỉ số:

Phân loại theo mác vật liệu đúc thân

• Van cầu gang mặt bích: Chủng loại phổ thông nhất, tối ưu chi phí cho các đường ống nước nóng, hơi nước bảo hòa áp lực trung bình.

• Van cầu thép mặt bích: Lựa chọn bắt buộc cho các trạm nguồn siêu nhiệt, hệ thống dầu truyền nhiệt nhờ khả năng chống mỏi cơ học tốt ở nhiệt độ cao.

• Van cầu inox mặt bích: Chuyên trị các dòng lưu chất có tính axit, hóa chất ăn mòn sâu hoặc các dây chuyền yêu cầu độ vệ sinh tuyệt đối như thực phẩm, dược phẩm.

• Van cầu đồng mặt bích: Ứng dụng trong các phân đoạn ống nhánh chịu ăn mòn muối biển hoặc hệ thống khí hóa lỏng.

Phân loại theo tiêu chuẩn bích và phương thức vận hành

Xét về tiêu chuẩn mặt bích, thiết bị được sản xuất theo bốn hệ quy chuẩn cốt lõi: tiêu chuẩn JIS của Nhật Bản, tiêu chuẩn DIN của Đức, tiêu chuẩn ANSI của Mỹ và tiêu chuẩn BS của Anh. Các tiêu chuẩn này quy định độ dày vành bích, đường kính vòng lỗ và số lượng bu lông khác nhau.

Về phương thức kích động lực, van bao gồm dòng tay quay cơ học cho các vị trí thao tác thủ công, dòng điều khiển điện và dòng điều khiển khí nén kết nối với trung tâm điều khiển để tự động hóa hoàn toàn chu trình sản xuất.

Thông Số Kỹ Thuật Cần Quan Tâm

Việc lập bảng thông số globe valve flange chính xác là điều kiện tiên quyết để bảo đảm tính an toàn khi đưa thiết bị vào vận hành thực tế:

Kỹ sư cần đối chiếu dải kích thước danh nghĩa từ những size nhỏ DN15 đến các cỡ lớn DN600. Đi kèm với đó là các cấp áp suất định mức như PN10, PN16, PN25 hay PN40. Các chỉ số về nhiệt độ làm việc tối đa của vật liệu thân van và chủng loại vật liệu của gioăng làm kín bích cũng phải được rà soát tỉ mỉ.

Tại sao việc này lại quan trọng? Nếu bạn chọn một cây van có vành bích đục lỗ theo chuẩn JIS 10K để lắp vào một đường ống chờ đúc theo chuẩn DIN PN16, các lỗ bu lông sẽ bị lệch tâm hoàn toàn và không thể xỏ bu lông qua được. Việc cố tình khoét rộng lỗ bích sẽ làm suy giảm khả năng chịu lực của vành bích, dẫn đến nguy cơ nứt gãy mối nối khi hệ thống nâng áp.

So Sánh globe valve flange Với Van Cầu Nối Ren

Để tối ưu hóa chi phí và không gian lắp đặt, bảng đối chiếu dưới đây sẽ làm rõ ranh giới ứng dụng của hai kiểu kết nối:

Từ phân tích trên, quy luật chọn lựa rất rõ ràng: Chọn kết nối mặt bích khi đường ống có kích thước lớn từ DN50 trở lên, áp suất vận hành lớn và yêu cầu bảo trì tháo lắp thường xuyên. Chọn kết nối nối ren cho các vị trí khuất, kích thước ống nhỏ và áp lực dòng chảy không quá gắt để tiết kiệm chi phí đầu tư.

Vì Sao globe valve flange Phù Hợp Với Hệ Thống Áp Suất Cao?

Lý do dòng thiết bị này trở thành ông vua chịu áp lực nằm ở cấu trúc cơ học của mối nối bích. Khi siết chặt hệ thống bu lông vòng quanh vành bích, một lực ép vách cực lớn sẽ nén chặt tấm gioăng đệm nằm giữa hai mặt bích kim loại, điền đầy mọi khe hở vi mô và tạo độ kín khít tuyệt hảo.

Thêm vào đó, cấu trúc vành bích dày giúp cụm van chịu rung động cơ học cực tốt sinh ra từ các dòng lưu chất tốc độ cao. Khi xảy ra các xung lực búa nước đột ngột, lực chấn động sẽ được hấp thụ và phân tán đều qua hệ bu lông thép, bảo vệ thân van không bị nứt vỡ, kéo dài tuổi thọ vận hành cho toàn bộ hạ tầng đường ống.

Globe valve flange Được Ứng Dụng Trong Những Hệ Thống Nào?

Nhờ năng lực chịu tải bền bỉ, ứng dụng globe valve flange xuất hiện dày đặc tại các hệ thống trọng yếu:

• Hệ thống nồi hơi và mạng lưới hơi nóng công nghiệp tại các nhà máy dệt may, sản xuất giấy, cao su.

• Nhà máy hóa chất và chế biến thực phẩm: Điều tiết dòng nguyên liệu, dung dịch có tính ăn mòn cao.

• Hệ thống HVAC và cấp nước công nghiệp: Trạm bơm tăng áp tòa nhà, đường ống tuần hoàn nước lạnh Chiller.

• Hệ thống dầu nóng và dầu truyền nhiệt: Trạm trộn bê tông nhựa nóng, bồn chứa dầu tải nhiệt ngành hóa dầu.

Những Sai Lầm Thường Gặp Khi Lựa Lựa Chọn Van Cầu Mặt Bích

Việc chủ quan trong khâu mua sắm vật tư và vận hành thường dẫn đến các lỗi kỹ thuật kinh điển:

• Chọn sai hệ tiêu chuẩn mặt bích dẫn đến hiện tượng lệch tâm lỗ bu lông khi thi công.

• Lắp đặt van ngược chiều mũi tên đúc nổi trên thân, làm đảo lộn hướng đi chữ S của dòng chảy, gây hư hỏng đĩa van.

• Chỉ quan tâm đến giá thành thương mại mà chọn các dòng van đúc từ phôi gang tạp chất, dễ bị nứt vỡ khi hệ thống thay đổi nhiệt độ đột ngột.

• Không có kế hoạch thay thế gioăng bích đệm định kỳ, cố tình siết quá lực bu lông khi có rò rỉ làm cong vênh vành bích của van.

Checklist Lựa Chọn Van Cầu Mặt Bích

Để bảo đảm mua sắm đúng chủng loại vật tư cho dự án, bạn hãy áp dụng bộ checklist sáu bước khoa học sau:

Bước 1: Thẩm định bản chất hóa lý của lưu chất

Xác định rõ môi chất là hơi nước, dầu nóng, nước sạch hay hóa chất ăn mòn để chọn dòng vật liệu thân van tương thích.

Bước 2: Đo lường chính xác nhiệt độ và áp suất đỉnh

Ghi nhận thông số áp suất đỉnh và nhiệt độ lớn nhất của hệ thống để chọn phân cấp áp lực PN16, PN25 hay PN40 phù hợp.

Bước 3: Lựa chọn mác vật liệu thân van và gioăng bít bích

Định hình mác gang cho hệ phổ thông, mác thép cho hệ siêu nhiệt và mác inox cho môi trường hóa chất ăn mòn.

Bước 4: Kiểm tra và đồng bộ tiêu chuẩn mặt bích của hệ thống ống chờ

Xác định rõ ống chờ đang dùng chuẩn JIS, DIN, ANSI hay BS để chọn vành bích van đồng bộ tuyệt đối.

Bước 5: Chọn đúng kích thước đường kính danh nghĩa DN

Đối chiếu thông số lưu lượng thiết kế để chọn kích cỡ size van đồng nhất với kích thước ống.

Bước 6: Thẩm định hồ sơ pháp lý CO-CQ của thiết bị

Ưu tiên các sản phẩm chính hãng có đầy đủ chứng chỉ kiểm định chất lượng, nguồn gốc xuất xứ CO-CQ rõ ràng và chính sách bảo hành dài hạn.

Hướng Dẫn Lắp Đặt Và Bảo Dưỡng Van Cầu Mặt Bích

Khi tiến hành lắp đặt, kỹ sư phải làm sạch bề mặt hai vành bích, đặt tấm gioăng đệm ngay ngắn vào tâm. Quy trình siết bu lông bắt buộc phải thực hiện theo nguyên tắc đối xứng hình chữ X và siết đều lực từng vòng để tránh hiện tượng vênh mặt bích gây rò rỉ cục bộ.

Công tác bảo dưỡng định kỳ đòi hỏi người vận hành phải thường xuyên tra mỡ bôi trơn vào trục ren của van, vệ sinh sạch rác bám trong lòng bệ đỡ. Khi phát hiện các dấu hiệu rò rỉ râm ran tại cổ van hoặc vành bích, cần tiến hành thay thế cụm gioăng tết chèn hoặc gioăng đệm bích ngay lập tức để bảo vệ bề mặt kim loại không bị dòng lưu chất áp lực cao mài mòn tạo thành vệt rãnh.

Câu Hỏi Thường Gặp Về Van Cầu Mặt Bích

Thiết bị van cầu mặt bích là gì và giữ vai trò gì trong đường ống?

Đây là dòng van cầu sử dụng hai vành mặt bích để kết nối với hệ thống ống, giữ vai trò tối cao trong việc đóng ngắt và khống chế lưu lượng của dòng môi chất dưới áp lực lớn.

Dòng cấu kiện van cầu mặt bích dùng để làm gì trong thực tế sản xuất?

Van được ứng dụng tại các vị trí cần tiết lưu, tăng giảm lưu lượng tuyến tính chính xác như đường cấp hơi nồi hơi, đường dẫn dầu truyền nhiệt và các trục nhánh hệ thống nước công nghiệp.

Thiết bị van cầu mặt bích có chịu áp suất cao không và giới hạn bao nhiêu?

Có, nhờ cơ chế liên kết bu lông vòng quanh vành bích chịu lực, dòng van này chịu áp suất rất cao, phổ biến ở các mức áp lực PN16, PN25 và có thể lên tới PN40 trong công nghiệp nặng.

Làm thế nào để biết vành bích của van có vừa với bích của đường ống có sẵn không?

Bạn cần đối chiếu tiêu chuẩn đúc bích của van và ống phải trùng nhau, ví dụ cùng hệ tiêu chuẩn JIS 10K hoặc cùng hệ tiêu chuẩn DIN PN16 thì số lỗ và khoảng cách lỗ mới khớp nhau hoàn toàn.

Bao lâu thì đơn vị vận hành nên tiến hành bảo trì hệ thống van bích một lần?

Tùy vào tần suất hoạt động, thông thường chu kỳ bảo dưỡng lý tưởng là từ 6 đến 12 tháng một lần để tra dầu trục van và kiểm tra độ lão hóa của các lớp gioăng đệm làm kín.

Lựa Chọn Van Cầu Mặt Bích Phù Hợp Giúp Hệ Thống Vận Hành Hiệu Quả

Tóm lại, việc thấu hiểu bản chất kỹ thuật và nắm chắc bộ thông số của cấu kiện van cầu mặt bích chính là chìa khóa để xây dựng một hạ tầng công nghiệp an toàn và bền vững trong năm 2026. Một quyết định đầu tư chính xác vào dòng sản phẩm chính hãng, đồng bộ tuyệt đối về tiêu chuẩn mặt bích và mác vật liệu sẽ giúp doanh nghiệp tối ưu hóa chi phí vận hành, triệt tiêu nguy cơ rò rỉ năng lượng và nâng cao hiệu suất sinh lời cho nhà máy. Hãy luôn nhớ rằng, một chi tiết cơ khí chuẩn mực tại điểm nút dòng chảy chính là bệ đỡ vững chắc cho sự an toàn của toàn bộ dây chuyền sản xuất phía sau đối với van cầu mặt bích.
