Van Hơi Nồi Áp Suất Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn Phù Hợp

Trong bối cảnh tối ưu hóa năng lượng và tự động hóa công nghiệp năm 2026, lò hơi đóng vai trò như trái tim của mọi dây chuyền sản xuất lớn nhỏ. Tuy nhiên, việc vận hành một hệ thống nhiệt năng luôn đi kèm với những rủi ro cực kỳ lớn về mặt áp lực thủy lực và áp suất khí hóa. Để bảo vệ an toàn cho tính mạng con người cũng như sự toàn vẹn của máy móc, dòng thiết bị van an toàn nồi hơi đóng vai trò như một chốt chặn phòng vệ cuối cùng. Nếu thiếu đi linh kiện này, toàn bộ phân xưởng sẽ phải đối mặt với những thảm họa kỹ thuật không thể lường trước được.

Vì Sao Van Hơi Nồi Áp Suất Là Thiết Bị Không Thể Thiếu Trong Hệ Thống Nồi Hơi?

Nồi hơi công nghiệp là trung tâm tạo ra nguồn hơi nhiệt độ và áp suất cao để phục vụ cho các chu trình sấy, hấp, cô đặc hay truyền động. Trong quá trình vận hành, lượng nhiệt cấp vào liên tục làm nước hóa hơi, khiến áp suất trong không gian kín của lò tăng lên theo cấp số nhân. Nếu hệ thống tiêu thụ gặp sự cố ngắt mạch đột ngột hoặc cụm bơm cấp nước bị lỗi, áp suất hơi sẽ nhanh chóng vượt quá ngưỡng chịu đựng cơ học của vách lò.

Hậu quả của việc vận hành một hệ thống không trang bị các dòng van an toàn nồi hơi đạt tiêu chuẩn là cực kỳ thảm khốc. Cấu trúc kim loại của nồi sẽ bị biến dạng, mỏi cơ học và dẫn đến nguy cơ nổ tung toàn bộ bồn chứa áp lực. Sức công phá từ vụ nổ áp suất có thể san phẳng cả một khu nhà xưởng, gây thiệt hại nghiêm trọng về người và tài sản của doanh nghiệp.

Chính vì vậy, sự hiện diện của thiết bị van an toàn nồi hơi là điều kiện bắt buộc trong mọi quy chuẩn thiết kế an toàn. Thiết bị này hoạt động như một cơ cấu giám sát áp lực liên tục, sẵn sàng hành động để giữ cho hệ thống luôn vận hành trong hành lang an toàn đã được tính toán từ trước.

Van Hơi Nồi Áp Suất Là Gì?

Khái niệm kỹ thuật nền tảng

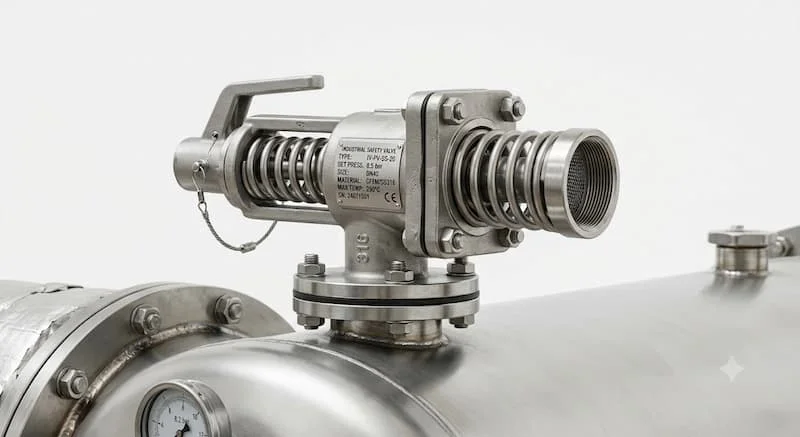

Để giải nghĩa một cách tường minh cho các kỹ sư và đơn vị thu mua, van an toàn nồi hơi là gì trong sơ đồ cơ điện? Đây là dòng van an toàn chuyên dụng, được cấu hình đặc biệt để làm việc trong môi trường hơi bão hòa hoặc hơi quá nhiệt độ cao, có khả năng tự kích hoạt mà không cần ngoại lực tác động.

van an toàn nồi hơi là thiết bị an toàn được lắp trên nồi hơi hoặc bình chịu áp lực, có chức năng tự động xả hơi khi áp suất vượt quá giá trị cài đặt nhằm bảo vệ thiết bị và đảm bảo an toàn vận hành.

Phân biệt với các dòng van đường ống thông thường

Nhiều người quản lý vật tư thường nhầm lẫn dòng thiết bị này với van giảm áp hoặc van xả đáy:

• Van giảm áp hoạt động liên tục để duy trì một áp suất đầu ra cố định và ổn định ở hạ nguồn.

• Van xả đáy được lắp ở vị trí thấp nhất của lò để xả cặn bùn và nước ngưng bám ở đáy lòng nồi.

• van an toàn nồi hơi chỉ đứng yên một chỗ và hoàn toàn đóng kín trong suốt quá trình vận hành bình thường, nó chỉ bất ngờ mở bung ra khi xuất hiện sự cố quá áp khẩn cấp để thực hiện chức năng xả áp tự động, bảo vệ nồi hơi tuyệt đối.

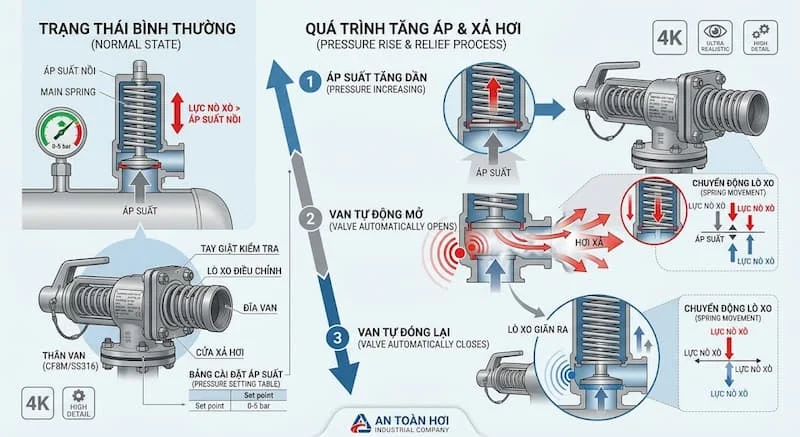

Nguyên Lý Hoạt Động Của van an toàn nồi hơi

Cơ chế vận hành của dòng van này là sự đối đầu trực tiếp giữa lực nén cơ học của hệ thống lò xo bên trong và áp lực tĩnh của dòng hơi từ lòng nồi đẩy lên.

Trạng thái vận hành bình thường

Ở điều kiện làm việc tiêu chuẩn, lực nén của lò xo được thiết lập thông qua vít chỉnh sẽ truyền lực ép rất lớn xuống trục van, giữ cho đĩa van ép chặt vào bệ đỡ. Khối lượng hơi nóng trong nồi không thể tìm thấy bất kỳ hành lang nào để thoát ra ngoài, giúp áp suất bên trong lò duy trì ở mức định mức để phục vụ sản xuất.

Trạng thái kích hoạt xả áp khẩn cấp

Khi áp suất trong lò hơi tăng cao bất thường vượt qua ngưỡng cài đặt an toàn, áp lực của dòng hơi đẩy lên mặt dưới của đĩa van sẽ thắng được lực nén của lò xo. Lúc này, lò xo bị nén ngược lại, đĩa van bị nhấc bổng khỏi ghế van, tạo ra một lối thoát thông thoáng cho lượng hơi thừa phun mạnh ra môi trường bên ngoài, giải nhiệt và hạ áp cho lòng nồi.

Trạng thái tái lập cân bằng ổn định

Sau khi một lượng lớn hơi nóng được xả bỏ, áp suất bên trong nồi hơi nhanh chóng sụt giảm xuống dưới mức nguy hiểm. Lúc này, lực đẩy của dòng hơi yếu đi và lực nén của lò xo lại chiếm ưu thế, tự động đẩy đĩa van đi xuống ép sát vào bệ đỡ như ban đầu. Hệ thống trở về trạng thái vận hành ổn định và kín bít.

Điểm đắt giá nhất của dòng thiết bị này là cơ chế hoạt động hoàn toàn tự động, dựa trên nguyên lý cân bằng lực thuần túy. Van không cần bất kỳ nguồn năng lượng điện hay nguồn khí nén nào từ bên ngoài để kích hoạt, đảm bảo tính thực thi tuyệt đối ngay cả khi toàn bộ nhà máy bị mất điện hoàn toàn.

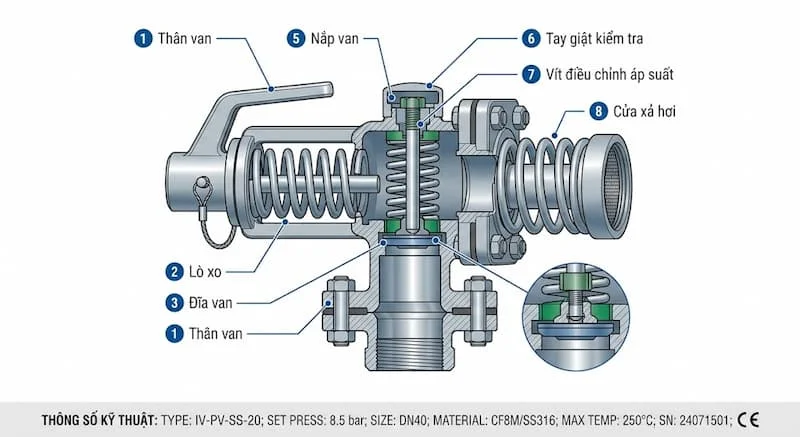

Cấu Tạo Của van an toàn nồi hơi

Sự phối hợp cơ khí đồng bộ giữa các chi tiết tạo nên cấu trúc vững chắc cho cấu tạo van an toàn nồi hơi:

• Thân van: Lớp vỏ chịu lực đúc bằng kim loại dày, có nhánh xả hướng ngang để dẫn luồng hơi nóng áp lực cao đi ra ngoài an toàn.

• Đĩa van và ghế van: Cặp cấu kiện tiếp xúc trực tiếp, được mài nhẵn độ chính xác cao để đảm bảo độ kín bít tuyệt đối ở trạng thái đóng.

• Lò xo: Trái tim của cơ cấu phản lực, quyết định trực tiếp đến độ nhạy và dải áp suất cài đặt của thiết bị.

• Trục van: Thanh truyền lực tịnh tiến kết nối giữa lò xo và đĩa van.

• Nắp van: Bộ phận che chắn, bảo vệ lò xo khỏi các tác động bụi bẩn từ môi trường xung quanh.

• Tay giật kiểm tra: Cơ cấu đòn bẩy cơ học lộ ra ngoài, cho phép kỹ sư dùng tay kéo để cưỡng bức mở van nhằm kiểm tra xem van có bị kẹt hay không.

• Vít điều chỉnh áp suất: Nằm ở phía trên đỉnh van, dùng để tăng hoặc giảm lực nén của lò xo nhằm thay đổi mức áp suất kích hoạt.

• Gioăng làm kín: Đảm bảo độ kín khít giữa các thớt kết nối của thân van.

Các Loại van an toàn nồi hơi Phổ Biến

Tùy theo cấu trúc cơ khí và vị trí lắp đặt, dòng van này được chia thành nhiều chủng loại đa dạng:

Phân loại theo vật liệu và kiểu kết nối

• Van đồng: Phù hợp cho các lò hơi mini, công suất nhỏ với dải kết nối nối ren tiện lợi.

• Van gang: Dòng van quốc dân cho hệ thống hơi bão hòa công nghiệp áp lực trung bình, kết nối mặt bích chắc chắn.

• Van thép và van inox: Dành riêng cho các hệ thống siêu nhiệt, siêu áp hoặc các môi trường yêu cầu độ sạch cao, kháng ăn mòn hóa học tuyệt đối.

Phân loại theo cơ chế phản hồi áp lực

• Van an toàn lò xo: Chủng loại phổ thông nhất, sử dụng lực nén của một hoặc nhiều lò xo để giữ đĩa van.

• Van an toàn tay giật: Tích hợp thêm cơ cấu đòn bẩy bên ngoài để phục vụ công tác test thử tải thủ công của kỹ sư vận hành.

• Van an toàn pilot: Sử dụng một cụm van phụ nhỏ để điều khiển dòng xả của van chính, chuyên dùng cho các hệ thống công suất cực lớn nơi lực lò xo thông thường không đủ để giữ đĩa van lớn.

Thông Sổ Kỹ Thuật Quan Trọng

Để lựa chọn đúng cách chọn van an toàn nồi hơi cho dự án, người thiết kế phải phân tích sâu chuỗi thông số định lượng sau:

Kích thước danh nghĩa DN của van, dao động từ DN15 cho ống nhánh đến các size lớn DN100 cho trục chính, phải phù hợp với công suất xả của lò. Áp suất làm việc và áp suất cài đặt là hai giá trị hoàn toàn khác nhau; áp suất cài đặt luôn lớn hơn áp suất làm việc thông thường của hệ thống nhưng phải nhỏ hơn áp suất thiết kế tối đa của vỏ nồi hơi.

Nhiệt độ làm việc định mức của môi chất hơi nóng sẽ quyết định mác vật liệu cấu thành trục và lò xo van. Việc chọn sai thông số này sẽ làm lò xo bị mất tính đàn hồi do quá nhiệt, dẫn đến hiện tượng van tự động xả sớm ngay cả khi áp suất trong lò chưa đạt đến mức nguy hiểm.

So Sánh van an toàn nồi hơi Với Các Loại Van Khác

Bảng đối chiếu định tính giúp phân định rõ ràng công năng của từng cấu kiện trong một cụm trung tâm nhiệt:

Mỗi loại van nắm giữ một sứ mệnh riêng biệt trong sơ đồ công nghệ. Bạn không thể dùng van giảm áp để thay thế cho van an toàn vì tốc độ phản ứng của van giảm áp rất chậm và không có năng lực giải phóng lưu lượng lớn trong tích tắc khi xảy ra sự cố đột biến.

Tại Sao Van Cầu Phải Được Kiểm Định Định Kỳ?

Khác với các thiết bị van khóa thông thường, van hơi nồi áp suất là thiết bị bảo vệ an toàn nghiêm ngặt bắt buộc phải được các cơ quan chức năng có thẩm quyền kiểm định định kỳ theo quy định của pháp luật. Việc ngâm mình liên tục trong môi trường hơi nước nhiệt độ cao dễ dẫn đến hiện tượng đóng cặn canxi hoặc rỉ sét bề mặt, gây kẹt cứng đĩa van vào bệ đỡ.

Nếu không được tháo ra hiệu chuẩn và thử tải áp lực định kỳ, van có thể bị mất đi độ chính xác của mức áp suất cài đặt hoặc bị bó chặt hoàn toàn. Khi xảy ra sự cố tăng áp thật, chiếc van bị kẹt sẽ không thể mở bung ra, biến nồi hơi thành một quả bom nổ chậm đe dọa trực tiếp đến tính mạng của toàn bộ công nhân trong phân xưởng.

Van Hơi Nồi Áp Suất Được Ứng Dụng Ở Đâu?

Sản phẩm là thiết bị tiêu chuẩn có mặt tại mọi cơ sở hạ tầng có sử dụng năng lượng nhiệt và áp lực:

• Trạm nguồn nồi hơi công nghiệp và các bình chịu áp lực chứa khí nén, gas hóa lỏng.

• Nhà máy chế biến thực phẩm: Dây chuyền tiệt trùng sữa, hấp chín đồ hộp, nấu đường.

• Nhà máy dệt nhuộm và sản xuất giấy: Cung cấp hơi nhiệt cho các lô sấy vải, sấy bột giấy công suất lớn.

• Nhà máy hóa chất và nhà máy nhiệt điện: Kiểm soát dòng hơi quá nhiệt vận hành các tuabin phát điện công suất cao.

Những Sai Lầm Thường Gặp Khi Sử Dụng Van Hơi Nồi Áp Suất

Việc vận hành sai quy trình kỹ thuật đối với dòng van an toàn này sẽ để lại những hậu quả rất nghiêm trọng:

• Thiết lập sai thông số áp suất cài đặt cao hơn áp suất thiết kế của nồi hơi.

• Lắp đặt van sai vị trí, đặt trên các đoạn ống cong bị thắt hẹp hoặc lắp sau một chiếc van khóa khác, làm mất đi khả năng cảm ứng áp lực trực tiếp của thiết bị.

• Người vận hành tự ý vặn vít điều chỉnh để nén chặt lò xo lại nhằm mục đích ép lò hơi chạy quá công suất, hành vi này trực tiếp phá hủy cơ chế tự bảo vệ của van.

• Mua sắm những dòng van hơi nồi áp suất giá rẻ, không rõ nguồn gốc xuất xứ, sử dụng lò xo chất lượng kém dễ bị mỏi sau vài lần xả thử.

Checklist Lựa Lựa Chọn Van Hơi Nồi Áp Suất Phù Hợp

Để chọn mua được cấu kiện chuẩn xác cho hệ thống, hãy áp dụng quy trình kiểm định sáu bước sau:

Bước 1: Xác định áp suất làm việc và áp suất cài đặt xả áp

Tính toán mức áp suất làm việc thông thường và định mức điểm nổ áp an toàn của vỏ lò hơi để đưa ra thông số cài đặt chuẩn xác cho van.

Bước 2: Kiểm tra nhiệt độ dòng hơi và tính toán lưu lượng xả

Đảm bảo nhiệt độ đỉnh của dòng hơi nằm trong dải chịu đựng của lò xo và diện tích lòng van đủ lớn để giải phóng lưu lượng hơi kịp thời khi mở bung.

Bước 3: Lựa chọn vật liệu đúc thân van phù hợp

Ưu tiên chọn thân gang cho các hệ thống hơi bão hòa thông thường, thân thép hoặc inox cho các đường ống hơi quá nhiệt áp lực cao.

Bước 4: Chọn kiểu kết nối cơ học phù hợp với đường ống chờ

Lựa chọn kiểu nối ren cho các size nhỏ tiện lợi hoặc kết nối mặt bích tiêu chuẩn cho các hệ thống đường ống lớn chịu lực mạnh.

Bước 5: Yêu cầu đầy đủ chứng chỉ kiểm định và CO-CQ

Chỉ chọn mua các sản phẩm có đầy đủ giấy tờ chứng minh nguồn gốc CO, chứng nhận chất lượng CQ và quan trọng nhất là có tem, giấy kiểm định còn hiệu lực của trung tâm đo lường.

Bước 6: Lựa chọn các thương hiệu và nhà phân phối uy tín lâu năm

Tìm đến các đại lý phân phối chính thức của các thương hiệu uy tín để được hưởng chính sách bảo hành chính hãng và hỗ trợ kỹ thuật chuyên sâu.

Hướng Dẫn Lắp Đặt Và Bảo Dưỡng Van Hơi Nồi Áp Suất

Quy trình lắp đặt van yêu cầu phải đặt thiết bị theo phương thẳng đứng tuyệt đối, ở vị trí cao nhất của nồi hơi nơi hơi nước tích tụ áp lực mạnh nhất. Trên đoạn ống dẫn từ nồi hơi đến van an toàn tuyệt đối không được phép lắp thêm bất kỳ một loại van khóa nào khác để tránh việc vô tình cắt đứt hành lang xả áp của thiết bị.

Công tác bảo dưỡng định kỳ đòi hỏi kỹ sư phải thường xuyên thực hiện thao tác kéo tay giật kiểm tra khi lò đang có áp suất bằng khoảng 80% áp suất cài đặt. Hành động này giúp phá vỡ các mảng bám cặn bẩn bám quanh đĩa van, bôi trơn trục van và đảm bảo cơ cấu lò xo luôn ở trạng thái sẵn sàng kích hoạt bất cứ lúc nào.

Câu Hỏi Thường Gặp Về Van Hơi Nồi Áp Suất

Thiết bị van hơi nồi áp suất có phải là dòng van an toàn không?

Đúng vậy. Đây chính là một nhánh chuyên dụng của dòng van an toàn, được tối ưu hóa cấu trúc cơ khí để làm việc chuyên biệt trong môi trường hơi nóng áp lực cao của các hệ thống nồi hơi.

Bao lâu thì đơn vị vận hành nhà máy nên tiến hành kiểm định van một lần?

Theo quy định an toàn lao động hiện hành, dòng van này cần được tháo ra để mang đi hiệu chuẩn, đo lường và cấp lại chứng nhận kiểm định định kỳ tối thiểu 1 năm 1 lần.

Thiết bị van an toàn nồi hơi hoạt động như thế nào khi gặp sự cố?

Khi áp suất trong lòng nồi vượt ngưỡng cài đặt, lực đẩy của hơi nóng sẽ thắng lực nén của lò xo, đẩy đĩa van lên cao để mở toang cửa xả, giúp giải phóng lượng hơi thừa ra ngoài để hạ áp hệ thống.

Có nên tự ý vặn vít trên đỉnh van để thay đổi áp suất cài đặt của thiết bị không?

Tuyệt đối không nên tự ý thực hiện thao tác này. Việc thay đổi áp suất cài đặt bắt buộc phải được thực hiện bởi các kỹ thuật viên có chuyên môn cao trên các băng thử áp chuyên dụng của trung tâm kiểm định.

Đối với hệ thống hơi quá nhiệt thì nên ưu tiên chọn van inox hay van thép?

Với môi trường hơi quá nhiệt có nhiệt độ vượt ngưỡng 300 độ C và áp suất lớn, bạn nên ưu tiên chọn dòng van có thân bằng thép đúc chịu nhiệt để bảo đảm độ bền cơ học cao nhất cho cấu trúc hệ thống.

Lựa Chọn Van Hơi Nồi Áp Suất Chất Lượng Giúp Đảm Bảo An Toàn Hệ Thống

Tóm lại, chiếc van hơi nồi áp suất không đơn thuần là một cấu kiện cơ khí thông thường mà nó chính là lá chắn bảo hộ, quyết định đến sự sống còn của toàn bộ nhà xưởng và đội ngũ nhân sự vận hành trong năm 2026. Một quyết định đầu tư thông minh vào dòng sản phẩm chính hãng, được tính toán thông số kỹ thuật chuẩn xác và tuân thủ quy trình kiểm định định kỳ nghiêm ngặt sẽ giúp doanh nghiệp triệt tiêu hoàn toàn nguy cơ mất an toàn do nổ bong bóng áp lực. Đừng vì tiết kiệm một phần nhỏ chi phí vật tư ban đầu mà thỏa hiệp với những dòng van kém chất lượng, bởi cái giá phải trả cho một sự cố lò hơi là không gì có thể bù đắp được đối với van hơi nồi áp suất.
