Van Chặn DN25 Là Gì? Cấu Tạo, Thông Số Và Cách Chọn Đúng

Trong thiết kế và vận hành hệ thống đường ống, việc kiểm soát dòng chảy là yêu cầu bắt buộc để đảm bảo toàn bộ dây chuyền hoạt động an toàn. Trong số các kích thước tiêu chuẩn, DN25 shut-off valve là một trong những dòng van được ứng dụng phổ biến nhất từ các công trình dân dụng cho đến các nhà máy công nghiệp. Mặc dù có kích thước tương đối nhỏ gọn, dòng van khóa này lại đóng vai trò tuyến đầu trong việc cách ly, đóng mở dòng lưu chất khi cần sửa chữa hoặc bảo trì hệ thống.

Tuy nhiên, rất nhiều người mua hàng vẫn gặp khó khăn khi chọn van do nhầm lẫn giữa thông số kích thước danh nghĩa và đường kính thực tế của ống, hoặc chọn sai chất liệu dẫn đến rò rỉ, hư hỏng nhanh chóng. Bài viết này sẽ phân tích toàn diện về cấu tạo, thông số kỹ thuật và kinh nghiệm lựa chọn van chặn kích thước DN25 chuẩn xác nhất.

Van Chặn DN25 Là Gì?

DN25 shut-off valve là thiết bị dùng để đóng hoặc mở dòng lưu chất trên đường ống có kích thước danh nghĩa DN25. Tùy thiết kế, van có thể sử dụng kiểu nối ren hoặc mặt bích và được chế tạo từ các vật liệu như gang, đồng, inox hoặc thép.

Chức năng cốt lõi của van chặn (hay còn gọi là van cửa, van cổng - Gate Valve) là cho phép dòng chảy đi qua hoàn toàn khi mở, hoặc ngăn chặn hoàn toàn lưu chất khi đóng. Thiết kế đĩa van nâng lên hạ xuống vuông góc với dòng chảy giúp tối ưu hóa không gian và không làm giảm lưu lượng khi van ở trạng thái mở hoàn toàn.

Khác với khái niệm đo đạc thông thường, ký hiệu DN25 biểu thị đường kính danh nghĩa (Nominal Diameter) theo tiêu chuẩn quốc tế, không phải là thước đo trực tiếp đường kính ngoài thực tế của ống.

Dòng van cửa DN25 này được ứng dụng linh hoạt trong nhiều môi trường lưu chất:

• Nước: Nước sạch sinh hoạt, nước thải đã qua xử lý, nước tưới tiêu.

• Khí & Hơi: Khí nén công nghiệp, hơi nước nóng áp suất thấp và trung bình.

• Dầu & Hóa chất: Dầu kỹ thuật, chất chất có tính ăn mòn (khi dùng van inox).

Chức năng cô lập dòng chảy của van giúp kỹ sư dễ dàng khoanh vùng sự cố, bảo trì từng đoạn tuyến mà không làm gián đoạn toàn bộ hệ thống lớn.

DN25 Tương Đương Bao Nhiêu mm?

Một trong những sai lầm phổ biến nhất của người dùng khi tìm mua van chặn nước là cho rằng DN25 nghĩa là đường kính đường ống đo đúng 25 mm. Thực tế, "DN" (Diameter Nominal) là thông số định danh để quy chuẩn hóa các phụ kiện đường ống theo tiêu chuẩn quốc tế.

Đường kính ngoài thực tế của đường ống DN25 thường xấp xỉ 34 mm (theo tiêu chuẩn ống thép/inox) hoặc 32 mm (theo một số tiêu chuẩn ống nhựa). Do đó, nếu dùng thước kẹp đo bên ngoài ống thấy 34 mm, bạn cần chọn dòng van có kích thước định danh là DN25 (tương đương 1 inch).

Để thuận tiện cho việc tra cứu và đối chiếu khi mua hàng, bạn có thể tham khảo bảng quy đổi các kích thước danh nghĩa phổ biến dưới đây:

Lưu ý: Bảng trên thể hiện giá trị quy đổi kích thước danh nghĩa thường dùng. Khi chọn van thực tế, người mua bắt buộc phải kiểm tra kỹ tiêu chuẩn kết nối (BS, ASTM, JIS, DIN) của cả ống và van để đảm bảo khớp nối ren hoặc mặt bích hoàn toàn vừa vặn.

Cấu Tạo Và Nguyên Lý Hoạt Động Của DN25 shut-off valve

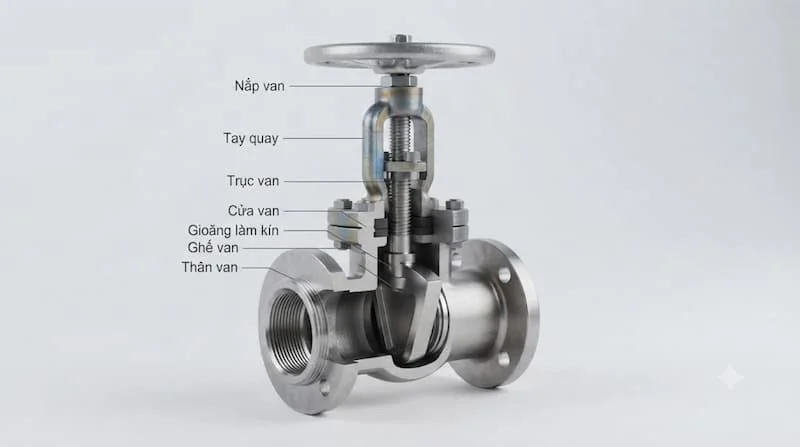

Cấu tạo chi tiết

Một bộ DN25 shut-off valve tiêu chuẩn được cấu thành từ các bộ phận chính sau:

• Thân van (Body): Bộ phận đúc chịu lực chính, bảo vệ các chi tiết bên trong và kết nối trực tiếp với đường ống.

• Nắp van (Bonnet): Gắn liền với thân van, giữ cố định trục van và tạo không gian kín ngăn lưu chất rò rỉ ra ngoài.

• Cửa van / Đĩa van (Gate/Wedge): Chi tiết trực tiếp chặn hoặc mở dòng chảy, thường có dạng hình đĩa phẳng hoặc hình mút nêm.

• Trục van (Stem): Truyền lực chuyển động xoay từ tay quay thành chuyển động tịnh tiến lên/xuống của đĩa van.

• Tay quay (Handwheel): Bộ phận điều khiển thủ công giúp người vận hành thao tác đóng mở van dễ dàng.

• Gioăng làm kín (Packing/Gasket): Ngăn chặn lưu chất rò rỉ dọc theo trục van và mặt bích.

Nguyên lý hoạt động

Nguyên lý vận hành của van chặn dựa trên cơ chế nâng - hạ đĩa van:

1. Khi mở van: Người vận hành xoay tay quay ngược chiều kim đồng hồ. Trục van xoay kéo đĩa van di chuyển thẳng đứng lên phía trên, rút hoàn toàn ra khỏi lòng đường ống. Dòng lưu chất chảy qua với lưu lượng tối đa và tổn thất áp suất gần như bằng không.

2. Khi đóng van: Xoay tay quay theo chiều kim đồng hồ, đĩa van hạ dần xuống và nêm chặt vào vách ngăn (seat). Lực ép cơ học làm cho cửa van bịt kín tiết diện đường ống, chặn đứng hoàn toàn dòng lưu chất.

Giải thích kỹ thuật: Van chặn chỉ nên dùng cho nhiệm vụ đóng hoàn toàn hoặc mở hoàn toàn. Không nên dùng loại van này để điều tiết lưu lượng liên tục vì lực xé của dòng chảy qua khe hở nhỏ sẽ làm rung lắc, mài mòn đĩa van, dẫn đến đĩa van bị hở và hỏng van nhanh chóng.

Các Loại DN25 shut-off valve Phổ Biến Hiện Nay

Tùy thuộc vào môi trường sử dụng, áp suất và ngân sách đầu tư, van chặn kích thước DN25 được phân loại thành nhiều nhóm vật liệu và kiểu kết nối khác nhau:

Phân loại theo vật liệu

• Van chặn đồng DN25: Dòng van phổ biến nhất trong các công trình dân dụng và hệ thống cấp thoát nước sạch. Van đồng có kích thước nhỏ gọn, chống gỉ sét tốt trong môi trường nước sinh hoạt và thường trang bị kết nối ren.

• Van chặn inox DN25 (Inox 304, 316): Chuyên dùng cho các môi trường có tính ăn mòn cao, ngành thực phẩm, dược phẩm hoặc hóa chất. Van inox sở hữu độ bền cơ học cao, chịu nhiệt và chịu áp suất vượt trội.

• Van chặn gang DN25: Thường gặp trong các hệ thống cấp thoát nước công nghiệp hoặc đường ống kỹ thuật tòa nhà. Van gang có chi phí tối ưu, độ cứng cao và chịu va đập tốt.

• Van chặn thép DN25: Lựa chọn hàng đầu cho các hệ thống hơi nóng lò hơi, dầu truyền nhiệt hoặc môi trường áp suất cực cao (PN25, PN40, Class 300).

Phân loại theo kiểu kết nối

• Van chặn ren DN25: Thiết kế hai đầu ren trong (NPT hoặc BSPT), lắp đặt cực kỳ gọn nhẹ, phù hợp cho các không gian hẹp và hệ thống đường ống nhỏ.

• Van chặn mặt bích DN25: Sử dụng mặt bích tiêu chuẩn (JIS 10K, BS PN16, ANSI Class 150) để liên kết với đường ống bằng bulông. Dòng van này chịu áp lực tốt hơn, độ kín cao và rất thuận tiện tháo lắp khi bảo trì công nghiệp.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn DN25 shut-off valve

Rất nhiều khách hàng gặp sự cố hỏng van chỉ sau thời gian ngắn vận hành do chọn sai thông số kỹ thuật. Khi tìm mua van, bạn cần làm rõ các chỉ số sau:

• Kích thước danh nghĩa: Đúng chuẩn DN25 (tương đương 1 inch hay phi 34mm).

• Kiểu kết nối: Nối ren trong hay nối mặt bích (chuẩn JIS, BS, DIN, ANSI).

• Vật liệu chế tạo: Thân đồng, gang, inox 304/316 hay thép carbon.

• Áp suất làm việc (Working Pressure): Các cấp áp phổ biến như PN10, PN16, PN25 hoặc Class 150. Áp suất hệ thống không được vượt quá giới hạn này.

• Nhiệt độ làm việc: Xác định mức nhiệt của môi chất (Nước lạnh <80°C, nước nóng <120°C, hay hơi nóng >180°C).

• Vật liệu gioăng làm kín: Gioăng PTFE (Teflon), NBR, EPDM hay Graphite chịu nhiệt.

• Môi chất sử dụng: Nước sạch, nước thải, khí nén, hóa chất ăn mòn hay hơi nước.

Khuyến cáo kỹ thuật: Hai chiếc van cùng ghi thông số DN25 nhưng nếu một chiếc làm bằng đồng áp lực PN10 và một chiếc làm bằng inox áp lực PN25 thì phạm vi ứng dụng và giá thành của chúng hoàn toàn khác nhau. Bắt buộc phải chọn đúng thông số đồng bộ với toàn hệ thống.

DN25 shut-off valve Ren Và Mặt Bích Khác Nhau Như Thế Nào?

Khi lựa chọn giữa DN25 shut-off valve nối ren và nối mặt bích, kỹ sư cần dựa vào đặc tính của hệ thống để đưa ra quyết định phù hợp.

Tại sao lại có sự khác biệt này?

Hệ thống nhỏ dân dụng ưu tiên kết nối ren vì tính linh hoạt, thi công nhanh và tiết kiệm chi phí. Trong khi đó, các đường ống công nghiệp chọn nối mặt bích vì khả năng chống rò rỉ tuyệt đối trước lực rung giật của máy bơm và áp suất cao. Không nên tự ý chuyển đổi kiểu kết nối bằng bộ chuyển đổi không chuẩn vì dễ gây ứng suất gãy mép ống.

So Sánh DN25 shut-off valve Với Van Bi DN25

Mặc dù đều là van khóa đường ống kích thước 1 inch, [chèn link: DN25 shut-off valve] và van bi DN25 có cấu tạo và nguyên lý hoàn toàn khác biệt:

• Về cơ chế đóng mở: Van bi (Ball Valve) sử dụng một viên bi đục lỗ xoay 90 độ để đóng/mở cực nhanh. Trong khi đó, van chặn sử dụng trục ren nâng hạ đĩa van từ tốn bằng tay quay.

• Về không gian tay điều khiển: Van bi dùng tay gạt cần không gian quay 90 độ rộng rãi. Van chặn dùng tay quay tròn vô-lăng nên không tốn không gian gạt sang hai bên.

• Về khả năng chịu chấn động: Van chặn đóng mở chậm giúp ngăn chặn hiện tượng búa nước (Water Hammer) làm vỡ ống. Van bi đóng mở quá nhanh có thể tạo ra sóng áp lực đột ngột trong hệ thống.

• Mục đích sử dụng: Van bi tối ưu cho các vị trí cần thao tác đóng/cắt dòng chảy tức thì. Van chặn tối ưu cho các tuyến ống chính đòi hỏi dòng chảy đi qua thẳng tắp, không bị cản trở lưu lượng khi mở hoàn toàn.

DN25 shut-off valve Được Sử Dụng Ở Đâu?

Sở hữu kích thước chuẩn 1 inch linh hoạt, loại van này có mặt trong rất nhiều công trình từ dân dụng đến sản xuất công nghiệp:

Ứng dụng dân dụng

• Hệ thống cấp nước sạch sinh hoạt cho các hộ gia đình, chung cư, biệt thự.

• Lắp đặt tại đầu nguồn đồng hồ nước hoặc trước các thiết bị như máy giặt, thái dương năng.

• Vị trí phân nhánh đường ống nước tưới sân vườn cần cô lập để sửa chữa.

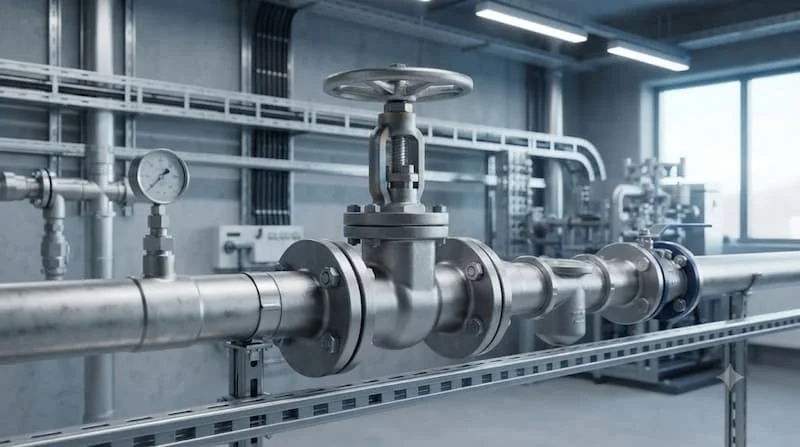

Ứng dụng công nghiệp

• Hệ thống xử lý nước thải, trạm bơm cấp nước sản xuất.

• Đường ống kỹ thuật trong các nhà máy chế biến thực phẩm, dệt nhuộm, sản xuất giấy.

• Các tuyến nhánh dẫn khí nén, hơi nóng hoặc nhiên liệu lỏng trong nhà xưởng.

Khi nào bạn nhất thiết nên dùng van chặn?

Hãy chọn van chặn khi hệ thống của bạn yêu cầu đóng/mở hoàn toàn tuyến ống để bảo trì, đòi hỏi giữ nguyên 100% lưu lượng dòng chảy khi vận hành và cần hạn chế hiện tượng sốc áp trên đường ống.

Những Sai Lầm Thường Gặp Khi Chọn DN25 shut-off valve

Rất nhiều sự cố hỏng hóc hoặc rò rỉ đường ống xuất phát từ các sai lầm căn bản dưới đây:

1. Nhầm lẫn DN25 là phi 25mm: Đo đường kính ngoài thấy 25mm (ống DN20) lại đi mua van DN25 dẫn đến không lắp vừa.

2. Chọn sai tiêu chuẩn bước ren/mặt bích: Lắp van ren chuẩn NPT vào ống chuẩn BSPT gây trượt ren, hoặc van mặt bích JIS 10K ép vào bích BS4504 PN16 khiến lệch lệch tâm lỗ bulông.

3. Dùng van chặn để tiết lưu (điều tiết dòng chảy): Mở van ở mức 20% - 50% trong thời gian dài khiến đĩa van bị dòng nước xé rách, gây hỏng hoàn toàn khả năng làm kín.

4. Bỏ qua áp suất và nhiệt độ: Dùng van đồng nước lạnh (PN10, Max 80°C) đem lắp vào đường ống hơi nóng 150°C làm hỏng ngay gioăng làm kín.

5. Ưu tiên mua van giá rẻ không rõ nguồn gốc: Van đúc mỏng, tạp chất nhiều dễ bị nứt thân khi siết cơ khí hoặc nhanh gỉ sét gây kẹt trục.

Checklist Chọn Van Chặn DN25 Đúng Nhu Cầu

Trước khi quyết định đặt mua van khóa DN25, bạn hãy kiểm tra lần lượt theo bảng tiêu chuẩn dưới đây để tránh mua sai:

• Đường ống đúng DN25: Đã xác định đường kính ngoài ống xấp xỉ 34mm (hoặc phi 32mm nhựa).

• Kiểu kết nối: Xác định chính xác là nối ren trong hay nối mặt bích.

• Môi chất lưu thông: Xác định rõ là nước sạch, nước thải, hóa chất, khí nén hay hơi nóng.

• Áp suất làm việc: Áp lực tối đa của hệ thống là bao nhiêu (PN10, PN16, PN25...)?

• Nhiệt độ môi chất: Nhiệt độ cao nhất mà van phải chịu đựng.

• Vật liệu thân van: Chọn Đồng (nước sạch), Inox (hóa chất/sạch), Gang/Thép (công nghiệp).

• Môi trường lắp đặt: Trong nhà hay ngoài trời có tính ăn mòn cao?

• Không gian thao tác: Vị trí lắp van có đủ khoảng trống để xoay tay quay không?

Hướng Dẫn Lắp Đặt Van Chặn DN25 Đúng Kỹ Thuật

Thi công van chặn đúng quy trình giúp kéo dài tuổi thọ thiết bị và ngăn ngừa rò rỉ tuyệt đối:

• Bước 1: Ngắt nguồn lưu chất: Đóng van tổng và xả toàn bộ áp suất cũng như lưu chất còn tồn đọng trong đoạn ống thi công.

• Bước 2: Vệ sinh đầu nối: Làm sạch bavia, bụi bẩn, gỉ sét trên ren ống hoặc bề mặt mặt bích.

• Bước 3: Chuẩn bị vật liệu làm kín: Với van ren, quấn cao su suốt (băng tan) vừa đủ theo chiều kim đồng hồ. Với van mặt bích, đặt gioăng làm kín (PTFE hoặc EPDM) vào chính giữa hai mặt bích.

• Bước 4: Tiến hành lắp van:

  • Dòng van ren: Dùng mỏ lết siết nhẹ nhàng van vào ống. Không dùng lực quá mạnh gây nứt thân van.

  • Dòng mặt bích: Xỏ bulông và siết đối ứng theo hình chéo (đối đỉnh) để lực ép phẳng đều lên gioăng.

• Bước 5: Kiểm tra vận hành: Xoay tay quay thử nghiệm đóng/mở hoàn toàn vài lần để đảm bảo đĩa van chuyển động trơn tru, không bị kẹt.

• Bước 6: Thử áp và nghiệm thu: Mở nguồn nước/lưu chất từ từ, quan sát các điểm kết nối xem có bị rò rỉ không trước khi đưa hệ thống vào vận hành chính thức.

Câu Hỏi Thường Gặp Về Van Chặn DN25

1. Van chặn DN25 là gì?

Van chặn DN25 là loại van công nghiệp dùng để đóng hoặc ngắt hoàn toàn dòng chảy trên tuyến ống có kích thước danh nghĩa DN25 (tương đương 1 inch).

2. DN25 tương đương đường ống bao nhiêu inch?

DN25 tương đương với đường ống kích thước 1 inch (đường kính ngoài thực tế khoảng 34 mm).

3. Van chặn DN25 có dùng cho nước sạch được không?

Có. Các dòng van chặn DN25 bằng đồng hoặc inox 304 rất an toàn và được sử dụng cực kỳ phổ biến trong hệ thống nước sạch dân dụng lẫn công nghiệp.

4. Nên chọn van chặn DN25 chất liệu đồng hay inox?

Nếu dùng cho nước sinh hoạt thông thường, van đồng là lựa chọn tiết kiệm và tối ưu. Nếu dùng cho hóa chất, môi trường ăn mòn hoặc yêu cầu vệ sinh tuyệt đối (thực phẩm, dược phẩm), bạn bắt buộc phải chọn van inox.

5. Van chặn DN25 có dùng để điều tiết lưu lượng nước được không?

Không nên. Van chặn được thiết kế tối ưu cho chức năng đóng kín hoàn toàn hoặc mở hoàn toàn. Việc dùng van chặn để tiết lưu sẽ làm xói mòn cánh van, gây hỏng van và rò rỉ về sau.

Van Chặn DN25 – Lựa Chọn Đúng Giúp Hệ Thống Vận Hành Ổn Định

Việc lựa chọn đúng dòng van chặn DN25 không chỉ đảm bảo hiệu suất vận hành cho toàn bộ đường ống mà còn giúp doanh nghiệp và gia đình tiết kiệm tối đa chi phí bảo trì, sửa chữa sự cố về sau. Một chiếc van phù hợp phải đáp ứng đồng thời cả về kích thước, vật liệu, tiêu chuẩn kết nối cũng như khả năng chịu áp lực và nhiệt độ.

Nếu bạn đang phân vân chưa biết nên chọn van chặn DN25 chất liệu nào, kiểu kết nối ren hay mặt bích để tương thích tốt nhất với hệ thống của mình, hãy liên hệ ngay với đội ngũ kỹ thuật của chúng tôi. Hãy cung cấp chi tiết thông tin về: Kích thước DN25 + Môi chất + Áp suất + Nhiệt độ + Kiểu kết nối để được tư vấn chuyên sâu và nhận báo giá ưu đãi nhất đối với van chặn dn25.
