Van Nước Điện Từ Phi 60: Cấu Tạo, Thông Số Kỹ Thuật Và Hướng Dẫn Chọn Lựa

Trong các hệ thống xử lý nước, tưới tiêu tự động hay đường ống công nghiệp, việc đóng mở dòng chảy bằng phương pháp thủ công thường tốn thời gian và thiếu tính linh hoạt. Rất nhiều kỹ sư và nhà thầu đã lựa chọn giải pháp tự động hóa bằng cách lắp đặt van nước điện từ DN60. Thiết bị này giúp kiểm soát chính xác lưu lượng chất lỏng thông qua tín hiệu điện, giảm thiểu chi phí nhân công và tối ưu hiệu suất vận hành.

Tuy nhiên, nếu chỉ chọn mua dựa trên thông số "phi 60" mà bỏ qua điện áp cuộn coil, áp suất làm việc hay chuẩn kết nối, hệ thống của bạn có thể gặp sự cố chảy rò, chập cháy cuộn dây hoặc thậm chí ngưng trệ toàn bộ dây chuyền.

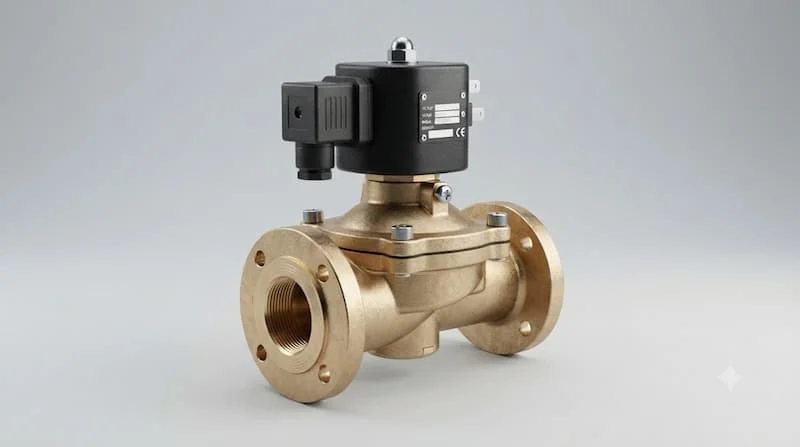

Van Nước Điện Từ Phi 60 Là Gì?

Van nước điện từ phi 60 là loại van cơ điện tử sử dụng lực hút điện từ từ cuộn coil để điều khiển trạng thái đóng hoặc mở dòng nước trong đường ống có kích thước kết nối phù hợp với phi 60. Khi cuộn dây được cấp điện, từ trường sinh ra sẽ hút hoặc đẩy lõi van, làm thay đổi vị trí màng van để cho phép hoặc ngắt dòng chảy hoàn toàn tự động.

Để hiểu chính xác thiết bị này trước khi đầu tư, bạn cần nắm rõ các khái niệm kỹ thuật nền tảng:

• Khái niệm "Van điện từ": Đây là dòng van hành trình nhanh, vận hành nhờ năng lượng điện trường thay vì lực cơ học như tay gạt hay tay quay. Thời gian đóng mở chỉ tính bằng mili giây.

• Cách hiểu về ký hiệu "Phi 60": Phi (chỉ số Phi) thường dùng để gọi đường kính ngoài của ống theo thói quen quen thuộc tại Việt Nam (như ống nhựa PVC phi 60).

• Tránh nhầm lẫn khi mua hàng: Ký hiệu phi 60 trên thực tế không đồng nghĩa hoàn toàn với kích thước danh nghĩa DN60 hay 2 inch. Tùy thuộc vào nhà sản xuất và tiêu chuẩn ống (như sắt, inox, PVC), kích thước ren hoặc mặt bích của van sẽ có sự sai lệch nhất định. Bạn bắt buộc phải đối chiếu kích thước DN chính xác trước khi đặt hàng.

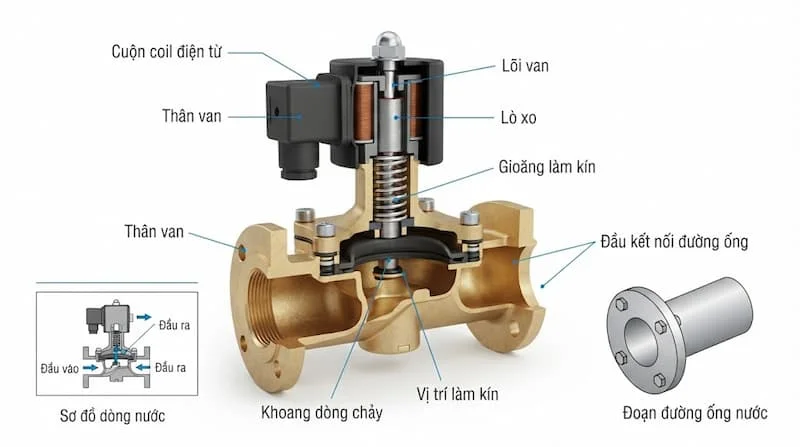

Cấu Tạo van nước điện từ DN60

Một thiết bị van điện từ tiêu chuẩn dành cho môi trường nước bao gồm các bộ phận cơ khí và điện tử phối hợp chặt chẽ:

• Thân van (Body): Thường chế tạo từ đồng đúc, inox 304/316 hoặc gang. Thân van chịu áp lực trực tiếp từ dòng nước và chống chịu môi trường ăn mòn.

• Cuộn coil điện từ: Bộ phận tiếp nhận nguồn điện (AC hoặc DC) để tạo ra từ trường. Coil có thể dạng đúc nguyên khối chống nước hoặc dạng rời dễ tháo lắp.

• Lõi van (Trục pít-tông): Làm bằng kim loại nhiễm từ (thường là inox chống gỉ), di chuyển lên xuống bên trong ống dẫn hướng khi cuộn coil sinh ra lực từ.

• Gioăng làm kín (Màng van/Diaphragm): Được sản xuất từ cao su EPDM, NBR hoặc PTFE (Teflon). Màng van có nhiệm vụ ngăn rò rỉ nước và đóng kín cửa van.

• Lò xo phục hồi: Dùng để đẩy lõi van về trạng thái ban đầu ngay khi nguồn điện bị ngắt.

• Đầu kết nối: Thiết kế dạng ren trong (BSP/NPT) hoặc mặt bích tiêu chuẩn BS, JIS để liên kết vững chắc với đường ống.

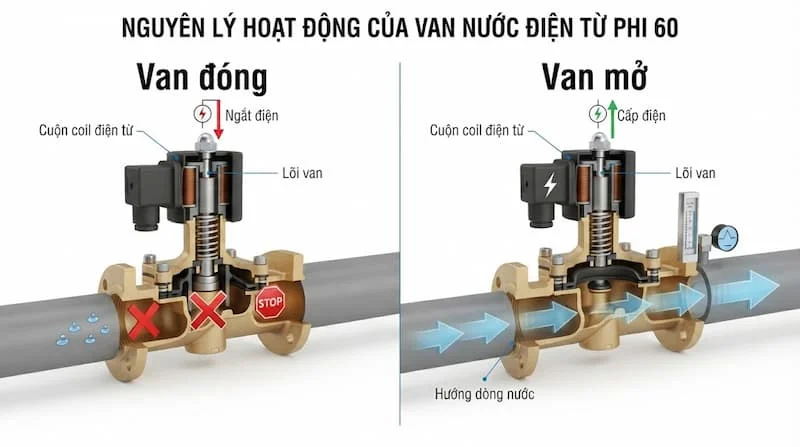

Nguyên Lý Hoạt Động Của Van Điện Từ Dùng Cho Nước

Cơ chế vận hành của van phụ thuộc vào thiết kế trạng thái ban đầu và quy trình cấp/ngắt nguồn điện:

Khi chưa cấp điện:

Cuộn coil hoàn toàn không có dòng điện chạy qua, lực từ bằng 0. Lò xo đẩy lõi van xuống, giữ màng van ép chặt vào cửa van. Dòng nước bị chặn lại hoàn toàn (đối với dòng van thường đóng - NC).

Khi được cấp điện:

Tín hiệu điện chạy vào cuộn coil sinh ra một từ trường đủ mạnh. Lực hút từ trường thắng lực ép của lò xo, hút lõi van di chuyển lên trên. Màng van nhấc khỏi vị trí áp sát, mở ra khoảng trống cho dòng nước lưu thông qua van.

Khi ngắt nguồn điện:

Từ trường trong cuộn dây lập tức biến mất. Lực đàn hồi của lò xo ngay tức thì đẩy lõi van và màng van xuống vị trí cũ, dập tắt dòng chảy nhanh chóng.

Lưu ý: Cơ chế trên áp dụng cho dòng van tác động trực tiếp hoặc bán trực tiếp. Với hệ thống áp suất cao, nhà sản xuất thường dùng dạng van pilot (gián tiếp) tận dụng chính áp lực nước để hỗ trợ quá trình mở màng van.

Các Loại van nước điện từ DN60 Phổ Biến

Để lựa chọn đúng model phù hợp với yêu cầu vận hành, người dùng có thể phân loại van theo các tiêu chí kỹ thuật sau:

Theo trạng thái vận hành

• Van thường đóng (Normally Closed - NC): Van luôn đóng khi không có điện. Đây là loại phổ biến nhất (chiếm 90% ứng dụng) giúp đảm bảo an toàn, tránh mất nước khi cúp điện.

• Van thường mở (Normally Open - NO): Van luôn mở khi không cấp điện. Dùng cho các hệ thống cần xả nước liên tục và chỉ đóng lại trong thời gian ngắn.

Theo điện áp điều khiển

• Điện áp 220V AC: Dễ lắp đặt trực tiếp vào nguồn điện lưới sinh hoạt và công nghiệp.

• Điện áp 24V DC / 12V DC: Độ an toàn điện cao, chống giật, thường ứng dụng cho hệ thống tưới ngoài trời hoặc môi trường ẩm ướt.

Theo vật liệu chế tạo

• Thân Đồng: Chi phí hợp lý, chịu lực tốt, tối ưu cho nước sạch.

• Thân Inox: Chống ăn mòn cao, chịu nhiệt và áp suất lớn, phù hợp cho nước thải nhẹ hoặc chất lỏng có hóa chất.

• Thân Gang: Dùng cho các kích thước kết nối lớn dạng mặt bích, tối ưu chi phí cho đường ống công nghiệp.

Thông Số Kỹ Thuật van nước điện từ DN60

Việc nắm rõ bảng thông số kỹ thuật giúp kỹ sư dễ dàng kiểm tra tính tương thích của van với hệ thống hiện có:

Phi 60 Tương Đương DN Bao Nhiêu?

Trọng tâm cần lưu ý khi chọn mua van là quy đổi chính xác giữa đường kính ngoài (Phi) và đường kính danh nghĩa (DN).

• Thói quen gọi tên: Trong thực tế thi công tại Việt Nam, ống phi 60 mm thường có đường kính ngoài danh nghĩa khoảng 60 mm hoặc 60.3 mm.

• Quy đổi chuẩn công nghiệp: Đường kính ngoài 60.3 mm tương đương với hệ Inch là 2 inch, và kích thước danh nghĩa công nghiệp chuẩn là DN50 (chứ không phải DN60 như nhiều người lầm tưởng).

• Sai sót thường gặp: Nếu bạn tìm mua một chiếc van "DN60", nhà sản xuất có thể sẽ không có kích thước này vì tiêu chuẩn quốc tế thường nhảy từ DN50 (2 inch) lên DN65 (2.5 inch).

Checklist quy đổi: Hãy đo chính xác đường kính ngoài của ống, xác định chất liệu ống (PVC, thép, inox) rồi đối chiếu mã van DN50 trước khi chốt đơn hàng.

So Sánh Van Nước Điện Từ Phi 60 Với Van Cơ

Nhằm giúp chủ đầu tư cân nhắc giữa chi phí và hiệu quả vận hành, bảng so sánh dưới đây chỉ rõ sự khác biệt giữa hai dòng van:

Nếu dự án của bạn ưu tiên khả năng giảm thiểu nhân công, đóng mở chính xác theo giờ hoặc tích hợp cảm biến đo độ ẩm/áp suất, là lựa chọn tối ưu vượt trội so với van tay cơ truyền thống.

Van Nước Điện Từ Phi 60 Được Sử Dụng Ở Đâu?

Thiết bị này đóng vai trò là "mắt xích" thi hành lệnh trong rất nhiều hạ tầng kỹ thuật hiện đại:

• Hệ thống tưới tự động: Dùng làm van phân đoạn trong nông nghiệp công nghệ cao, tưới cảnh quan, sân golf. Van kết hợp với bộ hẹn giờ (Timer) để mở nước theo khung giờ cố định.

• Hệ thống cấp thoát nước tòa nhà: Lắp đặt tại các đường ống cấp nước vào bể chứa trung gian, kết hợp với cảm biến phao điện để ngắt nước khi bể đầy.

• Nhà máy & Đường ống công nghệ: Sử dụng trong dây chuyền sản xuất thực phẩm, dệt nhuộm, hệ thống làm mát gián tiếp cần đóng cắt nước liên tục bằng máy tính.

• Trạm xử lý nước thải & HVAC: Kiểm soát dòng xả hồ xả lọc, hệ thống nước Chiller làm mát nhà xưởng.

Khi Nào Nên Chọn Van Nước Điện Từ Phi 60?

Nên chọn mua van điện từ khi:

• Hệ thống đòi hỏi tính tự động hóa cao, cần điều khiển đóng mở từ xa hoặc theo kịch bản lập trình sẵn.

• Vị trí lắp đặt van nằm ở nơi khó tiếp cận (trên cao, trong hầm sâu, khu vực độc hại).

• Cần tốc độ đóng ngắt dòng nước tức thì để bảo vệ thiết bị phía sau.

Không nên chọn van điện từ khi:

• Hệ thống không có nguồn điện ổn định hoặc nơi thi công hoàn toàn không có điện.

• Dòng nước chứa quá nhiều rác thải, cặn bẩn kích thước lớn (dễ làm kẹt màng van và lõi từ).

• Cần điều tiết lưu lượng nước nhỏ/lớn linh hoạt (van điện từ chỉ có 2 trạng thái: Đóng hoàn toàn hoặc Mở hoàn toàn).

Những Sai Lầm Thường Gặp Khi Chọn Van Điện Từ Phi 60

1. Nhầm lẫn giữa Phi 60 và DN60: Mua sai van kích thước DN65 dẫn đến không lắp vừa đường ren hoặc mặt bích ống phi 60 (DN50).

2. Chọn sai điện áp cuộn coil: Cấp nguồn 220V vào cuộn dây 24V gây cháy nổ coil ngay lập tức, hoặc cấp nguồn 24V vào coil 220V khiến van không thể mở.

3. Không tính đến áp suất tối thiểu (Chênh áp): Nhiều dòng van điện từ gián tiếp (Pilot) yêu cầu áp lực nước đầu vào tối thiểu từ 0.5 bar mới mở được màng. Nếu lắp cho bể nước ngầm tự chảy (áp suất gần bằng 0), van sẽ không hoạt động.

4. Nhầm lẫn giữa van NC và NO: Chọn nhầm van thường mở cho hệ thống tưới tiêu khiến cuộn coil phải ngâm điện liên tục 23 giờ mỗi ngày, dẫn đến tốn điện và nhanh nóng cuộn dây.

5. Bỏ qua bộ lọc rác: Lắp van điện từ trực tiếp vào nguồn nước có lẫn cát sạn mà không có lọc Y (Y-strainer) phía trước, làm van bị hở màng và rò rỉ nước liên tục.

Cách Chọn Van Nước Điện Từ Phi 60 Đúng Kỹ Thuật

Nhà thầu và kỹ sư có thể áp dụng quy trình 10 bước chuẩn hóa sau để lựa chọn sản phẩm chuẩn xác:

• Bước 1: Đo chính xác đường kính ngoài ống thực tế (xác định chuẩn DN50).

• Bước 2: Chọn kiểu kết nối (Nối ren cho không gian hẹp, Mặt bích cho đường ống áp lực cao).

• Bước 3: Kiểm tra chất lượng nước (Nước sạch chọn thân đồng, nước thải/hóa chất chọn thân inox).

• Bước 4: Đo áp suất làm việc thực tế của máy bơm/đường ống.

• Bước 5: Xác định nhiệt độ môi chất nước (từ 0 đến 80 độ C dùng gioăng NBR/EPDM, trên 100 độ C dùng PTFE).

• Bước 6: Lựa chọn vật liệu thân van phù hợp ngân sách.

• Bước 7: Xác định điện áp điều khiển khả thi tại vị trí lắp đặt (12V, 24V hay 220V).

• Bước 8: Chọn loại van Thường đóng (NC) hay Thường mở (NO) theo kịch bản an toàn.

• Bước 9: Kiểm tra tiêu chuẩn chống nước của cuộn coil (ví dụ IP65 cho lắp đặt ngoài trời).

• Bước 10: Đối chiếu thông số với Catalogue nhà sản xuất trước khi xuống đơn đặt hàng.

Lưu Ý Khi Lắp Đặt Và Sử Dụng

• Vệ sinh đường ống: Luôn luôn xả rác, mạt sắt, cát bụi bên trong đường ống trước khi vặn van vào khớp nối.

• Lắp thêm Lọc Y (Y-Strainer): Đặt một Y-Lọc ngay trước đầu vào của van điện từ để bảo vệ màng van khỏi cặn bẩn.

• Chú ý chiều dòng chảy: Lắp đặt đúng theo hướng mũi tên chỉ dẫn dòng nước được đúc nổi trên thân van. Lắp ngược chiều sẽ khiến nước chảy qua tự do mà van không thể ngắt.

• Tư thế lắp đặt: Tốt nhất nên lắp van theo phương ngang, cuộn coil hướng thẳng đứng lên trên. Hạn chế dốc ngược cuộn coil xuống dưới vì cặn bẩn dễ lắng đọng vào ống dẫn hướng lõi từ.

• Kiểm tra dây điện: Đảm bảo các mối nối điện được cách điện tuyệt đối, sử dụng băng keo chống nước hoặc hộp nối chuẩn IP68 đối với van đặt ngầm ngoài trời.

Câu Hỏi Thường Gặp Về Van Nước Điện Từ Phi 60

1. Van nước điện từ phi 60 là gì?

Đây là loại van cơ điện tử chuyên dùng điều khiển đóng/mở nước tự động bằng lực hút điện từ, có kích thước cổng nối phù hợp với đường ống phi 60 (DN50).

2. Phi 60 có phải là van DN60 không?

Không. Trong tiêu chuẩn ngành van công nghiệp, ống phi 60mm tương đương với kích thước danh nghĩa DN50 (2 inch). Kỹ sư nên đặt mua van DN50 để đảm bảo lắp vặn vừa vặn.

3. Van điện từ phi 60 dùng điện bao nhiêu Volt?

Tùy thuộc vào thiết kế cuộn coil bạn chọn. Các cấp điện áp phổ biến nhất bao gồm 220V AC (điện lưới), 24V DC hoặc 12V DC (điện an toàn chống giật).

4. Nên chọn van điện từ thường đóng (NC) hay thường mở (NO)?

Nếu hệ thống của bạn đa phần thời gian là NGẮT nước (chỉ MỞ khi tưới hoặc xả), hãy chọn van Thường Đóng (NC) để tiết kiệm điện và bảo vệ cuộn dây. Ngược lại, nếu nước cần CHẢY liên tục và chỉ NGẮT khi có sự cố, hãy chọn van Thường Mở (NO).

5. Tại sao van điện từ phi 60 bị nóng khi hoạt động?

Cuộn coil khi ngâm điện sẽ sinh ra nhiệt lượng do điện trở của dây đồng. Việc cuộn dây ấm lên (khoảng 40 đến 60 độ C) là hoàn toàn bình thường. Tuy nhiên, nếu nóng rát tay hoặc có mùi khét, cần kiểm tra lại xem nguồn điện cấp có bị quá áp hay không.

Chọn Đúng Van Nước Điện Từ Phi 60 Để Hệ Thống Vận Hành Ôn Định

Lựa chọn đúng van nước điện từ phi 60 không chỉ giúp hệ thống đóng mở nước nhanh chóng, chính xác mà còn hạn chế tối đa sự cố chập cháy coil hay rò rỉ lưu chất. Việc xác định rõ kích thước quy đổi DN50, lựa chọn điện áp phù hợp và trang bị thêm lọc Y bảo vệ chính là chìa khóa giúp gia tăng tuổi thọ cho toàn bộ công trình của bạn.
