Búa Nước Giảm Chấn: Nguyên Lý, Giải Pháp Và Cách Lựa Chọn Chuẩn Kỹ Thuật

Nhiều nhà thầu và kỹ sư từng phải đối mặt với những tiếng va đập "cạch cạch" chát chúa vang lên bên trong đường ống mỗi khi máy bơm ngắt đột ngột hoặc van xả đóng nhanh. Sự cố này không dừng lại ở tiếng ồn gây khó chịu, mà là dấu hiệu của hiện tượng va đập thủy lực nguy hiểm. Để bảo vệ công trình khỏi nguy cơ vỡ ống, bung mặt bích hay hỏng hóc thiết bị, việc trang bị giải pháp búa nước giảm chấn là yêu cầu bắt buộc trong thiết kế thủy lực hiện đại.

Tuy nhiên, việc chọn mua thiết bị chống va đập áp suất không chỉ đơn thuần là xem kích thước đường ống rồi đặt hàng. Nếu chọn sai dung tích, sai nguyên lý hoặc lắp đặt sai vị trí, sóng áp suất vẫn sẽ phá hủy hệ thống của bạn.

Búa Nước Là Gì?

Búa nước (Water Hammer - hiện tượng va đập thủy lực) là hiện tượng áp suất trong đường ống tăng hoặc giảm đột ngột khi vận tốc dòng chất lỏng bị thay đổi nhanh chóng. Sự biến thiên vận tốc này thường xảy ra khi van đóng đột ngột hoặc máy bơm ngưng hoạt động. Sóng áp suất cao hình thành và lan truyền cực nhanh dọc theo tuyến ống, tạo ra lực tải trọng động rất lớn lên thành ống, van, mặt bích và toàn bộ phụ kiện liên quan.

Các nguyên nhân cốt lõi dẫn đến hiện tượng búa nước bao gồm:

• Đóng van quá nhanh: Đặc biệt là các dòng van điện từ, van bướm gạt tay hoặc van một chiều đóng ngắt tức thì.

• Máy bơm ngắt đột ngột: Khi xảy ra sự cố mất điện đột ngột hoặc dừng bơm khẩn cấp, động năng của cột nước bị ngắt đứt đột ngột.

• Vận tốc dòng chảy quá cao: Thiết kế đường ống quá nhỏ so với lưu lượng làm tăng động năng lưu chất.

• Tuyến ống dài và nhiều góc ngoặt: Lượng nước dịch chuyển lớn trên quãng đường dài tạo ra động năng tích lũy cao.

• Thiết kế hệ thống thiếu đệm áp: Không bố trí các thiết bị hấp thụ xung áp hoặc van xả áp phù hợp.

Búa Nước Giảm Chấn Là Gì?

Búa nước giảm chấn là thuật ngữ chung chỉ các thiết bị hoặc giải pháp kỹ thuật được thiết kế nhằm hấp thụ, phân tán và làm triệt tiêu đỉnh sóng áp suất tăng cao trong đường ống. Nhiệm vụ chính của giải pháp này là biến đổi sự gia tăng áp suất đột ngột thành quá trình biến thiên êm dịu, từ đó giảm thiểu tối đa rung động, tiếng ồn và bảo vệ an toàn cho cấu trúc đường ống.

Khái niệm này bao gồm nhiều thiết bị và phương án xử lý đa dạng:

• Water hammer arrestor (Thiết bị chống búa nước): Dạng ống xilanh chứa pít-tông và khoang khí để triệt tiêu xung áp tại điểm phát sinh.

• Bình chống búa nước (Surge tank): Bình chứa lớn có màng cao su và khí nén, chuyên dùng cho các tuyến ống công nghiệp và trạm bơm lớn.

• Bình tích áp (Pressure vessel): Vừa giúp ổn định áp lực hệ thống vừa đóng vai trò như một khoang đệm hấp thụ dao động áp suất.

• Van chống búa nước (Surge anticipation valve): Van cơ điện tự động mở xả áp khi nhận thấy sóng áp suất âm hoặc sóng áp suất cao xuất hiện.

• Van đóng chậm & Biến tần: Giải pháp điều khiển tốc độ đóng van hoặc tốc độ giảm tốc của máy bơm để ngăn chặn việc dừng dòng chảy đột ngột.

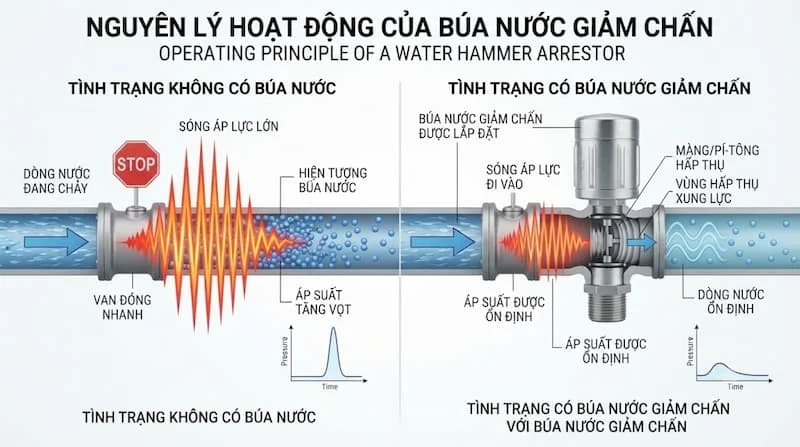

Nguyên Lý Giảm Chấn Búa Nước Hoạt Động Như Thế Nào?

Quy trình triệt tiêu năng lượng của dòng chảy diễn ra theo chuỗi phản ứng thủy lực logic:

1. Trạng thái phát sinh xung áp (Chưa có thiết bị giảm chấn):

Dòng nước đang di chuyển với vận tốc cao bị chặn đứng lại đột ngột. Động năng của cột nước chuyển hóa hoàn toàn thành thế năng áp suất, làm gia tăng áp suất cục bộ lên gấp nhiều lần áp suất làm việc thông thường. Sóng áp này dội ngược lại và lan truyền dọc đường ống với tốc độ âm thanh trong nước.

2. Trạng thái hấp thụ (Khi có thiết bị giảm chấn):

Khi sóng áp suất cao xuất hiện và di chuyển đến vị trí lắp thiết bị, dòng nước áp lực cao sẽ tràn vào khoang chứa của bình hoặc đẩy pít-tông của thiết bị triệt xung. Khoang khí nén bên trong thiết bị (được nạp sẵn khí Nitơ hoặc không khí) sẽ bị nén lại.

3. Trạng thái dập tắt dao động:

Khí nén hoạt động như một chiếc "lò xo thủy lực", nhún xuống để triệt tiêu phần lớn năng lượng sóng áp. Nhờ vậy, đỉnh áp suất cực đại (Peak Pressure) được hạ xuống mức an toàn. Khi áp suất đường ống giảm xuống, khí nén lại mở rộng ra để trả lưu chất trở lại ống một cách êm ái, dập tắt hoàn toàn sự rung động.

Các Loại Thiết Bị Và Giải Pháp Chống Búa Nước Phổ Biến

Tùy thuộc vào quy mô công trình và nguyên nhân gây ra xung áp, các kỹ sư sẽ lựa chọn một hoặc phối hợp nhiều giải pháp dưới đây:

1. Water hammer arrestor & Bình chống búa

Đây là những thiết bị chuyên dụng hấp thụ trực tiếp xung áp. Water hammer arrestor thường có kích thước nhỏ gọn, dùng cho đường ống nội bộ tòa nhà. Trong khi đó, bình chống búa nước có dung tích lớn từ vài chục đến hàng nghìn lít, trang bị màng cao su EPDM/PTFE chịu lực, dùng cho trạm bơm và nhà máy lớn.

2. Bình tích áp

Bình tích áp vừa duy trì áp lực cho hệ thống cấp nước, vừa cung cấp một khoang đệm khí co giãn. Mặc dù khả năng đáp ứng với sóng áp siêu nhanh không chuyên sâu như bình chống búa dedicated, nhưng bình tích áp vẫn hỗ trợ giảm đáng kể biên độ dao động áp suất.

3. Van chống búa nước và van xả áp

Van chống búa nước được điều khiển bởi áp lực đường ống hoặc tín hiệu điện. Khi máy bơm mất điện, van tự động mở trước khi sóng áp cao dội về, mở đường xả nước ra ngoài để giải phóng áp suất, sau đó đóng lại từ từ.

4. Van đóng chậm & Biến tần (VFD)

Thay vì xử lý hậu quả của sóng áp, giải pháp này ngăn ngừa từ gốc. Van bướm hoặc van cổng điều khiển điện được cài đặt thời gian đóng kéo dài từ vài giây đến vài phút. Trong khi đó, biến tần giúp máy bơm khởi động mềm (Soft Start) và dừng mềm (Soft Stop), biến thiên vận tốc dòng nước một cách nhẹ nhàng.

Thông Số Cần Quan Tâm Khi Chọn Thiết Bị Búa Nước Giảm Chấn

Để chọn mua đúng thiết bị kỹ thuật, bạn cần tổng hợp đầy đủ các thông số vận hành của hệ thống theo bảng dưới đây:

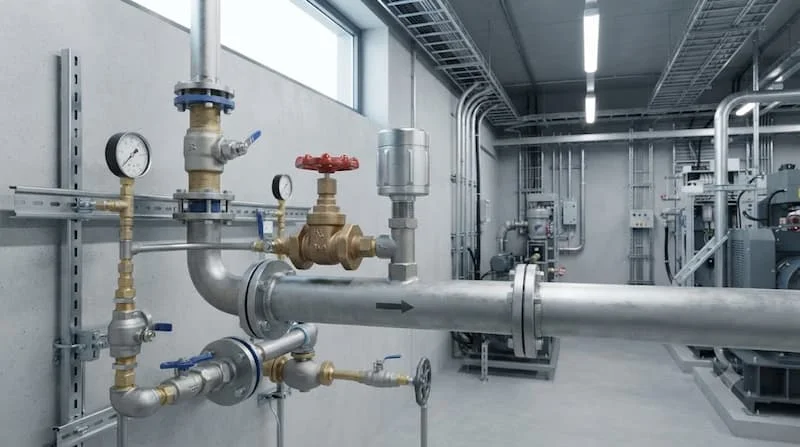

Búa Nước Giảm Chấn Nên Lắp Ở Đâu?

Vị trí lắp đặt quyết định đến 80% hiệu quả triệt tiêu xung áp. Lắp sai vị trí sẽ khiến sóng áp vẫn phá hủy các đoạn ống trước khi chạm tới thiết bị.

• Ngay sau đầu xả của máy bơm: Đây là vị trí hứng chịu xung áp dội ngược mạnh nhất khi máy bơm đột ngột ngắt điện. Lắp bình chống búa hoặc van xả áp tại đây giúp bảo vệ van một chiều và đầu bơm.

• Trục đường ống trước các van đóng nhanh: Lắp đặt thiết bị triệt xung áp ngay sát phía trước van điện từ, van bướm điều khiển khí nén hoặc van tay gạt đóng nhanh.

• Tại các điểm đổi hướng dòng chảy (Góc ngoặt 90 độ): Khi dòng nước bị ép đổi hướng đột ngột, lực tác động lên co ống rất lớn. Đặt thiết bị giảm chấn tại các góc ngoặt này giúp triệt tiêu tải trọng động.

• Đoạn cuối của tuyến ống dài: Sóng áp suất có xu hướng tích lũy và đạt đỉnh khi chạm vào điểm cuối của đường ống kín.

So Sánh Các Giải Pháp Giảm Búa Nước

Không có một thiết bị duy nhất nào là hoàn hảo cho mọi công trình. Bảng so sánh dưới đây giúp nhà đầu tư lựa chọn phương án tối ưu về chi phí và công năng:

Khi Nào Cần Sử Dụng Búa Nước Giảm Chấn?

Bạn nên xem xét trang bị giải pháp [chèn link: búa nước giảm chấn] ngay khi hệ thống có các đặc điểm vận hành sau:

• Đường ống cấp nước có chiều dài truyền tải lớn (trên 50m).

• Sử dụng các dòng máy bơm công suất lớn có tốc độ vòng quay cao.

• Hệ thống lắp đặt nhiều van điện từ đóng ngắt nhanh (như hệ thống tưới tự động, dây chuyền đóng chai).

• Tuyến ống đi qua các khu vực nhạy cảm với tiếng ồn (bệnh viện, khách sạn, chung cư cao cấp).

Các hệ thống công nghiệp và dân dụng bắt buộc phải trang bị bao gồm:

• Hệ thống bơm nước sinh hoạt tòa nhà cao tầng.

• Trạm bơm cấp nước thô và xử lý nước thải đô thị.

• Hệ thống giải nhiệt Chiller và HVAC công nghiệp.

• Đường ống dẫn hóa chất, xăng dầu, lưu chất đắt tiền.

Những Dấu Hiệu Cho Thấy Hệ Thống Đang Bị Búa Nước

Hãy tiến hành khảo sát hệ thống ngay nếu xuất hiện các hiện tượng trong checklist dưới đây:

• Tiếng động bất thường: Tiếng gõ kim loại hoặc tiếng va đập tháo chạy vang lên mỗi khi đóng van hoặc tắt bơm.

• Rung lắc cơ học: Đường ống và hệ thống giá đỡ bị rung giật mạnh.

• Kim đồng hồ áp suất nhảy vọt: Đồng hồ áp báo tăng đột biến gấp 2 đến 3 lần áp suất làm việc rồi dao động liên tục.

• Rò rỉ khớp nối: Xuất hiện hiện tượng rỉ nước tại các mối nối ren, mặt bích hoặc mối hàn.

• Hỏng hóc thiết bị thường xuyên: Van một chiều liên tục vỡ đĩa van, màng van điện từ nhanh rách, hỏng cảm biến áp suất.

Sai Lầm Thường Gặp Khi Xử Lý Búa Nước

1. Chỉ thay van mới mà không trị dứt điểm xung áp: Khi van bị vỡ do búa nước, nhiều người chỉ đơn thuần thay van mới. Kết quả là chiếc van mới cũng sẽ hỏng sau một thời gian ngắn.

2. Chọn thiết bị chỉ dựa vào đường kính danh nghĩa (DN): Chọn bình chống búa có cùng kích thước ren với đường ống mà không tính đến lưu lượng và vận tốc dòng chảy, dẫn đến bình quá nhỏ không đủ sức hấp thụ sóng áp.

3. Bỏ qua yếu tố mất điện đột ngột: Thiết lập biến tần dừng bơm rất mượt nhưng lại không trang bị bình chống búa. Khi mất điện lưới đột ngột, biến tần ngừng hoạt động và búa nước vẫn xảy ra nghiêm trọng.

4. Lắp đặt quá xa điểm phát sinh va đập: Đặt thiết bị triệt xung cách van đóng nhanh vài chục mét khiến sóng áp đã kịp làm tổn thương đoạn ống trước khi di chuyển tới bình.

5. Không duy trì áp suất nạp khí (Pre-charge pressure): Với các bình chống búa dùng màng, việc không kiểm tra và nạp lại khí Nitơ định kỳ sẽ làm bình mất khả năng co giãn hấp thụ.

Cách Lựa Chọn Búa Nước Giảm Chấn Phù Hợp

Để sở hữu một giải pháp chuẩn xác, kỹ sư thủy lực cần thực hiện theo quy trình 9 bước dưới đây:

• Bước 1: Khảo sát nguyên nhân: Xác định xung áp hình thành do đóng van nhanh hay do ngắt máy bơm.

• Bước 2: Thu thập thông số lưu lượng: Đo đạc hoặc tính toán lưu lượng và vận tốc dòng chảy.

• Bước 3: Đo đạc kích thước đường ống: Xác định đường kính DN, độ dày thành ống và tổng chiều dài tuyến ống.

• Bước 4: Kiểm tra áp suất: Ghi nhận áp suất tĩnh làm việc và áp suất đỉnh dự kiến khi xảy ra va đập.

• Bước 5: Xác định thời gian đóng van: Kiểm tra tốc độ đóng của các thiết bị chấp hành trên tuyến ống.

• Bước 6: Tính toán năng lượng xung áp: Tính toán mức gia tăng áp suất lý thuyết dựa trên mật độ lưu chất, vận tốc truyền sóng và độ biến thiên vận tốc.

• Bước 7: Lựa chọn loại thiết bị: Quyết định chọn Water Hammer Arrestor, bình chống búa, van xả áp hay biến tần.

• Bước 8: Xác định dung tích & vị trí: Tính toán dung tích chứa khí nén tối thiểu và đánh dấu vị trí lắp đặt tối ưu.

• Bước 9: Vận hành thử nghiệm: Cho hệ thống đóng/ngắt khẩn cấp để kiểm tra hiệu quả dập tắt sóng áp suất thực tế.

Lưu ý: Đối với các dự án lớn hoặc đường ống công nghiệp phức tạp, nhà đầu tư nên nhờ các kỹ sư thủy lực chuyên sâu tính toán bằng phần mềm mô phỏng dòng chảy thay vì chỉ chọn thiết bị theo kinh nghiệm cảm tính.

Lưu Ý Khi Lắp Đặt Và Vận Hành

• Kiểm tra áp suất nạp khí (Pre-charge): Trước khi lắp bình chống búa vào hệ thống, phải kiểm tra áp suất khí nén trong vỏ bình. Áp suất nạp khí ban đầu thường được cài đặt bằng 80% đến 90% áp suất làm việc tĩnh của đường ống.

• Bắt chặt giá đỡ cố định: Đường ống tại vị trí gần thiết bị giảm chấn cần được kẹp chặt bằng giá đỡ chịu lực để triệt tiêu triệt để các lực rung lắc cơ học còn dư thừa.

• Lắp đặt van khóa cách ly: Nên lắp một van bi hoặc van cổng phía trước thiết bị giảm chấn để thuận tiện cho việc tháo rời bảo dưỡng, kiểm tra áp suất khí nén định kỳ mà không cần xả toàn bộ nước trong hệ thống.

• Đảm bảo đúng hướng dòng chảy: Đối với van chống búa nước xả áp, bắt buộc phải lắp đúng chiều mũi tên chỉ dẫn trên thân van.

• Bảo dưỡng định kỳ: Kiểm tra áp suất khí nén của bình đệm 6 tháng một lần để đảm bảo màng cao su không bị rò rỉ khí hoặc thủng rách.

Câu Hỏi Thường Gặp Về Búa Nước Giảm Chấn

1. Búa nước là gì?

Búa nước là hiện tượng tăng hoặc giảm áp suất đột ngột bên trong đường ống kín, xảy ra khi vận tốc dòng chất lỏng bị biến đổi nhanh chóng do đóng van đột ngột hoặc dừng máy bơm.

2. Hiện tượng búa nước có gây nguy hiểm không?

Có. Búa nước tạo ra sóng áp suất cực lớn có thể gây nứt vỡ đường ống, xé rách màng van, làm hỏng cánh quạt máy bơm, rò rỉ mối nối mặt bích và gây ra tiếng ồn chấn động công trình.

3. Thiết bị búa nước giảm chấn có tác dụng gì?

Thiết bị giúp triệt tiêu và hấp thụ phần lớn năng lượng của sóng áp suất gia tăng đột ngột, đưa biến thiên áp suất về mức an toàn, từ đó bảo vệ cấu trúc đường ống và các phụ kiện thủy lực.

4. Có phải mọi đường ống nước đều cần lắp búa nước giảm chấn không?

Không hẳn. Những đường ống ngắn, vận tốc dòng chảy thấp và sử dụng van đóng chậm thường ít gặp sự cố. Bạn chỉ cần lắp đặt khi đường ống dài, vận tốc nước cao hoặc hệ thống sử dụng van đóng ngắt nhanh và bơm công suất lớn.

5. Chọn mua thiết bị búa nước giảm chấn dựa vào các yếu tố nào?

Cần căn cứ vào đường kính ống, lưu lượng nước, vận tốc dòng chảy, áp suất làm việc, áp suất cực đại, chiều dài tuyến ống và thời gian đóng mở của van.

Giải Pháp Búa Nước Giảm Chấn Giúp Bảo Vệ Hệ Thống Đường Ống

Hiện tượng va đập thủy lực là "sát thủ ẩn mình" đối với độ bền của mọi công trình đường ống. Việc trang bị các giải pháp búa nước giảm chấn phù hợp không chỉ dập tắt những tiếng ồn va đập khó chịu mà còn là khoản đầu tư thông minh giúp ngăn ngừa nguy cơ thảm họa nổ ống, giảm thiểu chi phí sửa chữa và kéo dài tuổi thọ vận hành cho toàn bộ thiết bị.

Nếu hệ thống đường ống của bạn đang xuất hiện tình trạng rung lắc, có tiếng va đập lạ mỗi khi ngắt bơm hay đóng van, đừng nên chủ quan! Hãy liên hệ ngay với đội ngũ kỹ sư của chúng tôi, cung cấp thông tin về đường kính ống, lưu lượng, áp suất làm việc và sơ đồ tuyến ống để được hỗ trợ tính toán và tư vấn giải pháp triệt tiêu búa nước an toàn, tiết kiệm và hiệu quả nhất đối với búa nước giảm chấn.
