Van Chịu Nhiệt Là Gì? Phân Loại, Nhiệt Độ Và Cách Chọn Van Chuẩn Kỹ Thuật

Trong các hệ thống công nghiệp như lò hơi, đường ống dẫn hơi nóng, dầu truyền nhiệt hay dây chuyền sản xuất thực phẩm, nhiệt độ môi chất luôn là "kẻ thù" hàng đầu đối với độ bền của thiết bị. Việc sử dụng các dòng van thông thường trong môi trường nhiệt độ cao rất dễ dẫn đến hiện tượng biến dạng thân, rò rỉ gioăng làm kín, thậm chí kẹt van gây mất an toàn toàn bộ hệ thống. Chính vì vậy, Heat-Resistant Valve được xem là giải pháp bắt buộc để kiểm soát dòng chảy, đảm bảo vận hành ổn định và kéo dài tuổi thọ cho đường ống.

Tuy nhiên, không phải chiếc van nào gắn nhãn "chịu nhiệt" cũng hoạt động tốt trong mọi điều kiện. Việc lựa chọn đòi hỏi sự tính toán đồng bộ giữa vật liệu thân, vật liệu làm kín, giới hạn áp suất và môi chất thực tế.

Van Chịu Nhiệt Là Gì?

Heat-Resistant Valve là nhóm van công nghiệp chuyên dụng được chế tạo từ các vật liệu có khả năng chống chịu nhiệt độ cao, kết hợp cùng hệ thống gioăng làm kín đặc biệt để vận hành an toàn trong các môi trường như nước nóng, hơi nóng, dầu nhiệt hay hóa chất. Nhiệm vụ chính của van là đóng, mở, điều tiết hoặc ngăn dòng chảy ngược mà vẫn đảm bảo độ kín tuyệt đối dưới tác động của nhiệt.

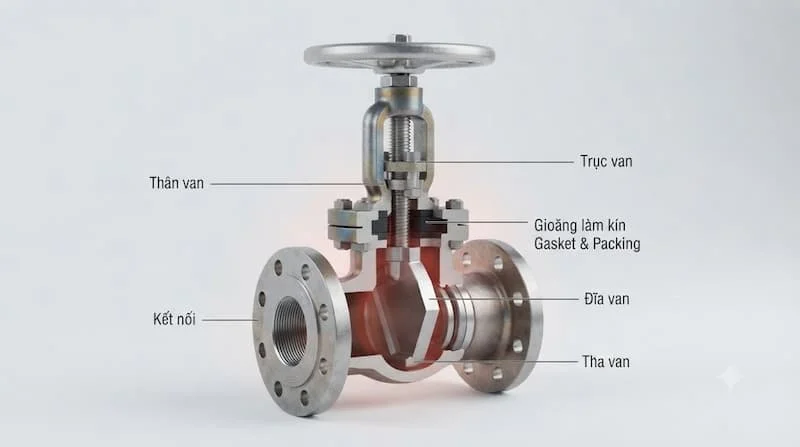

Khả năng làm việc của dòng van này phụ thuộc chặt chẽ vào mối quan hệ giữa nhiệt độ, áp suất và cấu tạo vật liệu:

• Mối quan hệ Nhiệt độ – Áp suất: Khi nhiệt độ môi chất tăng lên, khả năng chịu áp suất của vật liệu sẽ giảm đi tương ứng. Một van đạt PN25 ở nhiệt độ phòng có thể chỉ còn chịu được PN16 hoặc thấp hơn khi vận hành ở mức nhiệt cao.

• Yếu tố làm kín tổng thể: Khả năng chịu nhiệt của van không chỉ dựa vào lớp vỏ kim loại bên ngoài. Các chi tiết bên trong như đệm tựa (seat), gioăng làm kín (gasket) và bộ tản nén (packing) mới là những bộ phận nhạy cảm nhất với nhiệt độ.

• Sai lầm khi chỉ nhìn nhiệt độ tối đa: Cần tránh việc chỉ căn cứ vào thông số nhiệt độ đỉnh (peak temperature) trên catalogue. Điều quan trọng hơn là nhiệt độ làm việc liên tục tương ứng với mức áp suất vận hành thực tế của hệ thống.

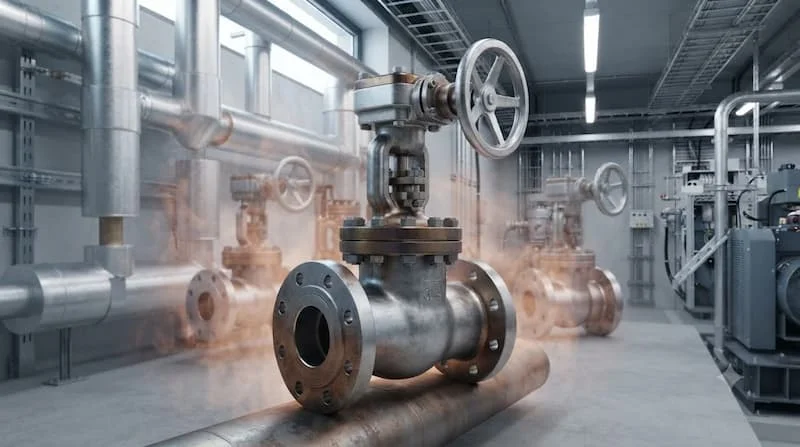

Vì Sao Hệ Thống Nhiệt Độ Cao Cần Sử Dụng Van Chuyên Dụng?

Khi nhiệt độ môi chất tăng cao, các hiện tượng vật lý và cơ học bất lợi sẽ đồng loạt xuất hiện bên trong đường ống. Nếu lắp đặt các loại van nước thông thường, hệ thống sẽ nhanh chóng gặp phải những sự cố nghiêm trọng:

• Lão hóa và mất tính đàn hồi của gioăng: Gioăng cao su thông thường (như NBR hay EPDM tiêu chuẩn) sẽ nhanh chóng bị lưu hóa, giòn gãy hoặc biến dạng dưới tác động của nhiệt, dẫn đến rò rỉ môi chất ra môi trường.

• Biến dạng và giãn nở nhiệt: Thân van, trục van và đĩa van làm từ kim loại có hệ số giãn nở nhiệt khác nhau. Khi nhiệt độ thay đổi đột ngột, sự lệch tắc cơ học sẽ khiến van bị kẹt cứng, gây khó khăn hoặc không thể vận hành đóng/mở.

• Nhiệt độ làm suy giảm giới hạn chịu áp: Vật liệu bị mềm đi khi ở nhiệt độ cao, khiến thân van dễ bị biến dạng hoặc rạn nứt dưới tác động của áp suất sóng thủy lực.

• Rò rỉ tại các mối nối: Sự giãn nở không đều tại mặt bích hoặc khớp nối ren làm nới lỏng các bulong, tạo ra khe hở gây thất thoát năng lượng và nguy hiểm cho người vận hành.

Các Loại Heat-Resistant Valve Phổ Biến Hiện Nay

Mỗi dòng van công nghiệp có nguyên lý cấu tạo và đặc tính thủy lực riêng, phù hợp với từng vị trí và nhiệm vụ cụ thể trong hệ thống nhiệt.

1. Van bi chịu nhiệt

Van bi có cấu tạo gồm một viên bi đục lỗ xoay 90 độ để đóng mở dòng chảy.

• Ưu điểm: Đóng mở cực nhanh, độ kín cao, mô-men xoắn vận hành nhỏ.

• Ứng dụng: Thường dùng cho đường ống nước nóng, khí nén nhiệt độ cao, dầu nhiệt.

• Lưu ý: Khả năng chịu nhiệt của van bi phụ thuộc lớn vào vật liệu seat. Seat bằng PTFE gia cố hoặc Metal-to-Metal (kim loại làm kín với kim loại) sẽ giúp van hoạt động tốt ở môi trường nhiệt độ cao mà không bị dính chặt.

2. Van cầu chịu nhiệt

Van cầu (Globe Valve) là lựa chọn hàng đầu cho các ứng dụng cần điều tiết lưu lượng.

• Ưu điểm: Khả năng kiểm soát dòng chảy chính xác, đĩa van chuyển động vuông góc với ghế van giúp giảm mài mòn đệm làm kín.

• Ứng dụng: Rất phổ biến trong các hệ thống đường ống hơi nóng (steam), lò hơi và dầu truyền nhiệt.

• Lưu ý: Tổn thất áp suất qua van cầu tương đối lớn do dòng chảy phải đổi hướng bên trong thân van.

3. Van cổng chịu nhiệt

Van cổng (Gate Valve) vận hành bằng cách nâng/hạ cánh van vuông góc với dòng chảy.

• Ưu điểm: Khi mở hoàn toàn, dòng chảy đi thẳng giúp tổn thất áp suất gần như bằng 0.

• Ứng dụng: Thích hợp làm van chặn chính trên các tuyến ống cấp hơi nóng hoặc nước nóng kích thước lớn.

• Lưu ý: Tuyệt đối không dùng van cổng để điều tiết lưu lượng liên tục vì dòng chảy tốc độ cao sẽ gây rung lắc và mài mòn cánh van.

4. Van bướm chịu nhiệt

Với thiết kế đĩa van dạng đĩa tròn xoay quanh trục, van bướm sở hữu kích thước gọn nhẹ.

• Ưu điểm: Chi phí tối ưu cho các đường ống đường kính lớn (từ DN50 trở lên), trọng lượng nhẹ, dễ lắp đặt.

• Ứng dụng: Sử dụng trong các đường ống khí nóng, hệ thống HVAC công nghiệp, khí thải nhiệt độ cao.

• Lưu ý: Cần lựa chọn van bướm kín bằng kim loại (Metal seat) hoặc đệm PTFE chịu nhiệt thay vì các loại đệm cao su thông thường.

5. Van một chiều chịu nhiệt

Van một chiều tự động cho dòng chảy đi qua theo một hướng và ngăn dòng chảy ngược lại.

• Ứng dụng: Bảo vệ máy bơm, lò hơi và các thiết bị khỏi hiện tượng dội ngược môi chất nhiệt độ cao.

• Đặc điểm: Thường thiết kế dạng lá lật, lò xo đĩa hoặc cối bằng inox/thép chịu nhiệt để chịu được tác động va đập liên tục.

Heat-Resistant Valve Có Thể Chịu Được Bao Nhiêu Độ?

Không có một con số cố định cho tất cả các loại van. Khả năng chịu nhiệt thực tế là sự tổng hòa của vật liệu chế tạo, loại môi chất, thiết kế đệm làm kín và áp suất làm việc tại thời điểm vận hành.

Dưới đây là bảng tham khảo mức chịu nhiệt theo nhóm vật liệu phổ biến:

Lưu ý: Bảng trên chỉ mang tính chất tham khảo cho phần thân van. Nhiệt độ làm việc an toàn của van sẽ bị giới hạn bởi chi tiết có khả năng chịu nhiệt thấp nhất (thường là gioăng hoặc đệm seat).

Vật Liệu Nào Phù Hợp Để Sản Xuất Heat-Resistant Valve?

Vật liệu thân van

• Inox (SUS304, SUS316): Nổi bật với khả năng chống ăn mòn hóa học và chống oxy hóa ở nhiệt độ cao. Phù hợp cho các ngành yêu cầu độ sạch như thực phẩm, dược phẩm hoặc môi trường hóa chất.

• Thép Carbon (WCB, A105): Có độ bền cơ học cao, chịu áp lực và nhiệt độ tốt. Đây là vật liệu tiêu chuẩn cho các đường ống hơi nóng và công nghiệp nặng nhờ chi phí hợp lý.

• Gang (Gang cầu, gang xám): Giá thành tối ưu, chịu nhiệt khá tốt trong môi trường nước nóng và hơi sấy nhẹ, nhưng khả năng chịu va đập cơ học và nhiệt độ cao kém hơn thép và inox.

Gioăng và vật liệu làm kín (Vô cùng quan trọng)

Thân van có thể làm bằng thép chịu được 400°C, nhưng nếu bộ phận làm kín bị hỏng ở 150°C thì chiếc van đó vẫn bị xem là thất bại.

• PTFE (Teflon): Chịu hóa chất tốt, chịu nhiệt độ làm việc khoảng 180°C – 220°C (tùy thuộc vào việc có pha thêm sợi thủy tinh hay carbon).

• Graphite (Than chì): Vật liệu làm kín tuyệt vời cho nhiệt độ siêu cao (có thể lên tới 450°C – 600°C trong môi trường không oxy hóa). Thường dùng làm đệm làm kín nắp van hoặc đệm làm kín thân cho van cầu, van cổng hơi nóng.

• EPDM: Cao su tổng hợp chịu nước nóng tốt (đến khoảng 130°C – 150°C), nhưng không dùng được cho hơi nóng trực tiếp hoặc dầu.

• FKM / Viton: Chịu dầu và nhiệt độ khá tốt (lên tới 200°C), thích hợp cho môi trường hóa chất và nhiên liệu nóng.

So Sánh Heat-Resistant Valve Và Van Thông Thường

Để thấy rõ tầm quan trọng của việc chọn đúng thiết bị, hãy cùng điểm qua bảng so sánh chi tiết:

Việc cố tình thay thế [chèn link: Heat-Resistant Valve] bằng van nước thông thường để tiết kiệm chi phí ban đầu sẽ dẫn đến hậu quả đắt đỏ: van nhanh hỏng, gây thất thoát nhiệt năng và làm gián đoạn toàn bộ dây chuyền sản xuất.

Những Thông Số Quan Trọng Khi Chọn Heat-Resistant Valve

Khi chuẩn bị mua sắm hoặc thay thế thiết bị cho hệ thống, bạn cần thu thập đủ 6 thông số kỹ thuật cốt lõi sau:

1. Kích thước đường ống (DN): Xác định chính xác kích thước danh nghĩa (DN15, DN20, DN50, DN100...) tương ứng với đường ống lắp đặt.

2. Áp suất làm việc (Pressure Rating): Chọn cấp áp suất phù hợp (PN10, PN16, PN25, PN40 hoặc Class 150, Class 300...).

3. Nhiệt độ làm việc thực tế: Cần cung cấp nhiệt độ vận hành trung bình và nhiệt độ đỉnh để chọn vật liệu gioăng/seat chuẩn xác.

4. Môi chất lưu thông: Môi chất là nước nóng, hơi nước saturated steam, hơi quá nhiệt superheated steam, dầu truyền nhiệt hay hóa chất nóng?

5. Vật liệu chế tạo: Lựa chọn giữa gang, đồng, inox hay thép carbon dựa trên đặc tính môi chất và bài toán chi phí.

6. Kiểu kết nối: Kết nối ren (cho van nhỏ), mặt bích (JIS, ANSI, DIN cho van lớn), hàn (Butt-weld/Socket-weld cho áp lực cực cao) hoặc kẹp wafer.

Heat-Resistant Valve Được Sử Dụng Ở Đâu?

Nhờ khả năng vận hành bền bỉ dưới điều kiện khắc nghiệt, dòng van này xuất hiện trong hầu hết các ngành công nghiệp hiện đại:

• Hệ thống lò hơi & đường ống dẫn hơi (Steam Systems): Van cầu, van cổng thép/inox được dùng để kiểm soát hơi nóng phân phối tới các thiết bị sấy, hấp.

• Hệ thống cấp nước nóng & HVAC: Van bi đồng/inox, van bướm đệm chịu nhiệt dùng trong tòa nhà, trung tâm thương mại, xưởng giặt là.

• Nhà máy chế biến thực phẩm, đồ uống: Sử dụng van bi, van bướm inox 316 đạt chuẩn vệ sinh cho các công đoạn thanh trùng, tiệt trùng.

• Nhà máy hóa chất & dệt nhuộm: Heat-Resistant Valve chống ăn mòn được dùng trên các đường dẫn dung dịch nhiệt độ cao.

• Hệ thống dầu truyền nhiệt (Thermal Oil Systems): Sử dụng các dòng van cầu xếp kín (Bellows seal globe valve) bằng thép để chống rò rỉ dầu nóng gây hỏa hoạn.

Khi Nào Nên Sử Dụng Heat-Resistant Valve?

Checklist các trường hợp bắt buộc sử dụng:

• Nhiệt độ môi chất liên tục vượt quá 80°C.

• Hệ thống có sự thay đổi hoặc sốc nhiệt diễn ra thường xuyên.

• Môi chất là hơi nước, khí nén nóng hoặc dầu truyền nhiệt.

• Vị trí lắp đặt yêu cầu độ kín tuyệt đối, không được phép rò rỉ để đảm bảo an toàn lao động.

Những tiêu chí KHÔNG NÊN dùng để chọn van:

• Không chọn van chỉ vì giá rẻ mà bỏ qua thông số nhiệt độ.

• Không chọn van chỉ nhìn vào kích thước đường ống (DN) mà không kiểm tra cấp áp suất PN.

• Không đánh giá khả năng chịu nhiệt chỉ dựa trên màu sơn thân van hay thương hiệu nếu không có datasheet đi kèm.

Những Sai Lầm Thường Gặp Khi Chọn Van Chịu Nhiệt

1. Chỉ nhìn vào thông số nhiệt độ tối đa: Một chiếc van có thể chịu được 300°C ở áp suất 0 bar, nhưng khi áp suất lên 16 bar thì nhiệt độ giới hạn chỉ còn 200°C. Luôn kiểm tra đồ thị Nhiệt độ – Áp suất (P-T Rating Curve) trong catalogue.

2. Bỏ qua vật liệu gioăng làm kín: Thân van làm bằng inox chịu được nhiệt cao nhưng gioăng bên trong là cao su NBR thì van vẫn sẽ rò rỉ khi nhiệt độ vượt quá 100°C.

3. Không xác định chính xác môi chất: Dùng van chịu nước nóng cho hệ thống dầu truyền nhiệt là sai lầm phổ biến. Dầu nóng có tính thẩm thấu cao và yêu cầu vật liệu làm kín khắt khe hơn nước rất nhiều.

4. Bỏ qua yếu tố giãn nở nhiệt khi lắp đặt: Lắp van quá chặt trên tuyến ống dài mà không có đệm co giãn nhiệt có thể làm gãy mặt bích hoặc cong vênh thân van khi đường ống giãn nở.

5. Không kiểm tra chứng chỉ và tiêu chuẩn: Mua các loại van trôi nổi không rõ nguồn gốc, không có thông số test áp suất và nhiệt độ thực tế từ nhà sản xuất.

Cách Chọn Van Chịu Nhiệt Phù Hợp

Để chọn đúng model van cho công trình, bạn nên thực hiện theo quy trình 7 bước tiêu chuẩn dưới đây:

• Bước 1: Xác định rõ loại môi chất (Nước, hơi, dầu, hóa chất).

• Bước 2: Xác định nhiệt độ làm việc trung bình và nhiệt độ tối đa.

• Bước 3: Xác định áp suất vận hành tối đa của hệ thống.

• Bước 4: Đo đạc kích thước đường ống và chọn kiểu kết nối (Ren, Bích, Hàn).

• Bước 5: Lựa chọn vật liệu thân van (Gang, Inox, Thép).

• Bước 6: Chọn vật liệu gioăng/seat làm kín tương thích với nhiệt độ và môi chất.

• Bước 7: Tra cứu catalogue nhà sản xuất để đối chiếu đồ thị Nhiệt độ – Áp suất trước khi quyết định mua.

Bảng checklist kiểm tra nhanh trước khi mua hàng:

• DN đúng kích thước đường ống

• Áp suất PN / Class phù hợp

• Nhiệt độ làm việc nằm trong giới hạn cho phép

• Vật liệu thân tương thích môi chất

• Vật liệu gioăng/seat chịu được nhiệt độ thực tế

• Kiểu kết nối chuẩn với mặt bích/ren hiện có

• Có kẹp tài liệu datasheet/catalogue rõ ràng từ hãng

Câu Hỏi Thường Gặp Về Van Chịu Nhiệt

1. Van chịu nhiệt là gì?

Van chịu nhiệt là loại van công nghiệp được thiết kế từ vật liệu chịu nhiệt đặc biệt (thân kim loại, đệm màng/seat chuyên dụng) để đóng mở và điều tiết dòng chảy môi chất ở nhiệt độ cao một cách an toàn.

2. Van chịu nhiệt có dùng được cho hệ thống hơi nóng không?

Có. Tuy nhiên, bạn phải chọn đúng dòng van chuyên cho hơi (như van cầu, van đĩa inox/thép) có cấp áp suất và vật liệu làm kín bằng Graphite hoặc kim loại đáp ứng đúng thông số hơi saturated hoặc quá nhiệt.

3. Van inox có phải luôn luôn là van chịu nhiệt không?

Không hoàn toàn. Mặc dù bản thân chất liệu inox chịu nhiệt rất tốt, nhưng nếu các bộ phận gioăng làm kín bên trong van làm bằng cao su thông thường thì van vẫn không thể dùng cho môi trường nhiệt độ cao.

4. Nên chọn van chịu nhiệt bằng inox hay thép carbon?

Điều này phụ thuộc vào môi chất và yêu cầu vận hành. Inox phù hợp cho môi trường cần chống ăn mòn, thực phẩm hoặc hóa chất. Thép carbon là lựa chọn tối ưu chi phí và độ bền cho các đường ống hơi nóng công nghiệp áp lực cao.

5. Làm sao để biết chắc chắn van chịu được nhiệt độ của hệ thống?

Bạn cần yêu cầu đơn vị cung cấp gửi kẹp tài liệu kỹ thuật (datasheet/catalogue) của đúng model đó, sau đó đối chiếu biểu đồ tương quan giữa Nhiệt độ và Áp suất (P-T graph) với điều kiện vận hành thực tế.

Van Chịu Nhiệt – Lựa Chọn Quan Trọng Cho Hệ Thống Nhiệt Độ Cao

Trang bị hệ thống van chịu nhiệt chuẩn kỹ thuật là yếu tố then chốt giúp tối ưu hóa hiệu suất truyền nhiệt, ngăn ngừa sự cố rò rỉ nguy hiểm và bảo vệ an toàn cho toàn bộ công trình. Một chiếc van phù hợp không chỉ giải quyết bài toán đóng mở dòng chảy mà còn giúp doanh nghiệp tiết kiệm chi phí năng lượng và bảo trì trong dài hạn.

Để nhận được giải pháp tối ưu nhất cho hệ thống của bạn, đừng ngại gửi ngay các thông số về kích thước DN, nhiệt độ làm việc, áp suất vận hành, loại môi chất và kiểu kết nối cho đội ngũ kỹ thuật của chúng tôi. Chúng tôi sẽ hỗ trợ tư vấn và báo giá model van chịu nhiệt chính xác, an toàn và kinh tế nhất đối với van chịu nhiệt
