Van Chia Nước Nóng Lạnh: Giải Pháp Phân Phối Và Trộn Dòng Chuẩn Kỹ Thuật

Trong hạ tầng cơ điện của các tòa nhà hiện đại, khu nghỉ dưỡng cao cấp hay mạng lưới cấp nước dân dụng, việc quản trị năng lượng nhiệt và dòng chảy chất lưu luôn đòi hỏi độ chính xác tuyệt đối. Để hiện thực hóa kịch bản điều phối và luân chuyển nhịp nhàng giữa hai nguồn chất lưu có mức nhiệt đối nghịch, cơ cấu van chia nước nóng lạnh đóng vai trò là một mắt xích công nghệ tối cao không thể thay thế. Thiết bị này không chỉ tối ưu hóa trải nghiệm tiện nghi của người dùng mà còn là phòng tuyến bảo vệ hệ thống đường ống khỏi các xung đột nhiệt suất, ngăn ngừa triệt để các rủi ro bỏng lạnh hoặc quá áp thủy lực.

Tuy nhiên, khi đối mặt với vô vàn chủng loại cấu kiện trên thị trường, từ các dòng cơ học truyền thống đến các hệ thống điều khiển tự động thông minh, nhà thầu và người tiêu dùng rất dễ rơi vào ma trận thông số kỹ thuật. Việc lựa chọn sai mác vật liệu chịu tải hoặc tính toán lệch quy cách kích thước ren kết nối sẽ dẫn đến những hậu quả nghiêm trọng, làm giảm áp lực dòng chảy đầu ra và gây rò rỉ âm tường bách hại kết cấu công trình. Bài viết phân tích chuyên sâu dưới góc nhìn kỹ thuật cơ khí dưới đây sẽ bóc tách toàn bộ nguyên lý, chủng loại và bộ checklist chuẩn xác giúp bạn làm chủ thiết bị một cách hoàn hảo.

Van Chia Nước Nóng Lạnh Là Gì?

Định nghĩa bản chất kỹ thuật cơ khí

Để định hình chính xác dưới góc nhìn chuyên ngành đường ống, van chia nước nóng lạnh là gì? Đây là dòng cấu kiện cơ khí điều khiển dòng chảy được thiết kế chuyên biệt để phân phối, chuyển hướng, cách ly hoặc phối trộn hai nguồn chất lưu có dải nhiệt độ khác biệt (nguồn nóng và nguồn lạnh) trong cùng một mạng lưới truyền dẫn.

Thiết bị vận hành dựa trên các tiêu chuẩn dung sai cơ khí cực nhỏ, bảo đảm các mạch lưu chất luân chuyển độc lập hoặc hòa quyện mà không gây ra hiện tượng thất thoát áp lực động học.

Các chức năng cốt lõi trong hệ thống chất lưu

Một cụm van chia tiêu chuẩn đảm nhiệm bốn vai trò công nghệ nền tảng sau:

• Chia dòng nước: Phân tách nguồn chất lưu tổng từ trục chính cấp đến các thiết bị đầu cuối khác nhau.

• Điều tiết lưu lượng: Tinh chỉnh tiết diện hành lang dòng chảy để kiểm soát lượng nước mạnh hay yếu theo nhu cầu.

• Chuyển đổi hướng cấp nước: Thay đổi mạch di chuyển của lưu chất giữa các phân khu chức năng hoặc giữa các thiết bị (như từ vòi xả chậu sang vòi sen tắm).

• Hỗ trợ kiểm soát nhiệt độ: Tạo tiền đề hình học để người dùng thiết lập tỷ lệ pha trộn, cân bằng nhiệt năng của dòng nước đầu ra.

Nguyên Lý Hoạt Động Của Van Chia Nước Nóng Lạnh

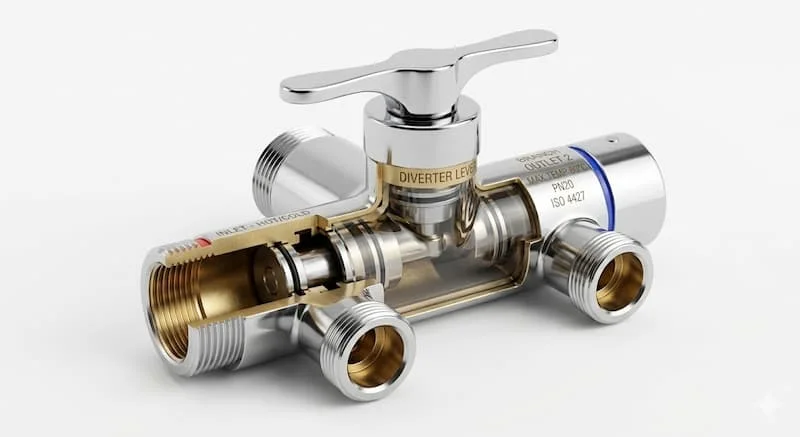

Cấu tạo cơ bản của cấu kiện điều tiết

Mỗi cụm van chia nước nóng lạnh được cấu thành từ bốn bộ phận cơ học phối hợp chặt chẽ:

• Thân van: Lớp vỏ chịu lực chính được đúc nguyên khối dày dặn, tích hợp các kênh hướng dòng bên trong.

• Tay gạt hoặc tay vặn: Cơ cấu truyền động ngoại lực, cho phép người dùng tương tác để thay đổi trạng thái đóng mở.

• Gioăng làm kín: Các vòng đệm dẻo có hệ số đàn hồi cao, chịu nhiệt và chịu nén tuyệt vời, triệt tiêu mọi khe hở thủy lực.

• Các cửa vào và cửa ra: Hệ thống cổng giao tiếp (thường gồm cổng nước lạnh, cổng nước nóng và cổng xả hỗn hợp) được tiện ren chuẩn kỹ thuật.

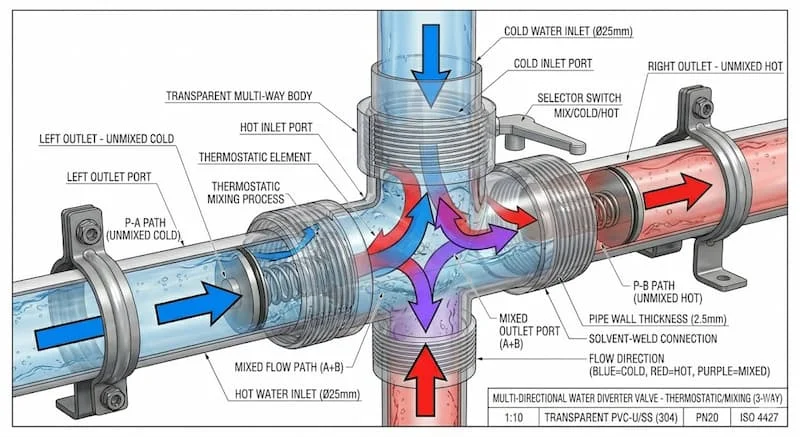

Cách thức hoạt động và cơ chế phối trộn chất lưu

Nguyên lý vận hành của thiết bị dựa trên việc thay đổi vị trí tương đối của lõi van so với các cổng nạp dòng. Khi nguồn nước nóng và nước lạnh đi vào các cổng riêng biệt dưới áp lực tĩnh của hệ thống, chúng sẽ bị chặn lại bởi các vách ngăn cơ học của lõi van.

Khi người dùng tương tác lực vào tay gạt hoặc tay vặn, trục van dịch chuyển làm thay đổi độ mở của các cửa nạp. Lưu chất sẽ được phân phối độc lập đến các đầu ra hoặc đồng thời đi vào khoang trộn trung tâm. Tại đây, hai dòng năng lượng nhiệt hòa lẫn vào nhau trước khi được phóng thích ra đầu vòi, duy trì lưu lượng và áp suất vô cùng ổn định suốt hành trình xả.

Các Loại Van Chia Nước Nóng Lạnh Phổ Biến

Để tương thích xuất sắc với từng cấu trúc sơ đồ đường ống và mục đích công nghệ riêng biệt, thiết bị được phân cấp thành bốn chủng loại chủ lực sau:

Van chia 2 ngả

Dòng sản phẩm tinh giản với kết cấu gồm một đầu tiếp nhận dòng vào và hai đầu giải phóng dòng ra. Phù hợp tuyệt đối cho mạng lưới đường ống gia đình, thực hiện nhiệm vụ phân tách mạch nước từ trục cấp nhánh đến các thiết bị độc lập mà không làm sụt giảm áp lực tĩnh cục bộ.

Van chia 3 ngả

Cấu kiện điều hướng linh hoạt cao, sở hữu cấu trúc hình học cho phép luân chuyển dòng nước qua lại giữa nhiều thiết bị đầu cuối khác nhau. Đây là dòng sản phẩm quốc dân thường được chỉ định lắp đặt trực tiếp tại vị trí chân bình nóng lạnh gián tiếp, cụm vòi sen tắm gắn tường hoặc các hệ thống xả bồn.

Van trộn nóng lạnh

Khác với dòng phân chia thuần túy, van trộn nóng lạnh hướng thẳng đến mục tiêu tinh chỉnh nhiệt độ chất lưu. Lõi van đĩa gốm ceramic của thiết bị cho phép người dùng pha trộn dòng nước nóng và dòng nước lạnh theo tỷ lệ mong muốn một cách mịn màng, xuất hiện dày đặc trong không gian phòng tắm, lavabo thế hệ mới.

Van điện điều khiển tự động

Bước tiến vượt bậc phục vụ xu hướng chuyển đổi số và kiến trúc nhà thông minh (Smart Home). Thiết bị được tích hợp bộ truyền động điện từ hoặc mô tơ servo nhúng mạch vi xử lý, tự động đóng mở, chia dòng hoặc thiết lập nhiệt độ chính xác từ xa thông qua các cảm biến dòng chảy hoặc bảng điều khiển kỹ thuật số.

Thông Số Kỹ Thuật Cần Quan Tâm

Quá trình bóc tách bản vẽ thi công và lập hồ sơ gọi hàng đòi hỏi bộ phận kỹ thuật phải kiểm soát nghiêm ngặt bốn trục thông số định lượng sau:

• Kích thước kết nối danh nghĩa (DN): Phổ biến nhất trong các hạ tầng dân dụng là kích cỡ ren DN15 (tương đương 1/2"), DN20 (3/4") và hệ đường ống chính trục DN25 (1").

• Áp suất làm việc định mức (PN): Phân cấp chịu tải cơ học dập nổi trên thân van bao gồm PN10, hệ chịu lực tòa nhà cao tầng PN16 và phân khúc cao áp công nghiệp PN25.

• Nhiệt độ hoạt động dẻo dai: D dải nhiệt chịu tải tiêu chuẩn dải từ 0°C – 90°C dành cho các ứng dụng sinh hoạt thông thường và dải chịu nhiệt cao cấp từ 0°C – 120°C cho hệ thống lò hơi, trung tâm năng lượng.

• Kiểu kết nối cơ học: Tùy thuộc vào chất liệu ống dẫn để chọn phương thức nối ren tiện lợi, nối mặt bích vững chắc cho ống lớn hoặc kết nối hàn nhiệt đồng khối.

So Sánh Các Vật Liệu Van Chia Nước Nóng Lạnh

Bản chất chất liệu cấu thành vỏ chịu lực quyết định đến 90% tuổi thọ vận hành và độ an toàn thủy lực của cấu kiện:

Van nước nóng lạnh đồng

• Ưu điểm: Hệ số chịu nhiệt siêu việt, dẻo dai cơ học cao, kháng khuẩn tự nhiên vượt trội và năng lực chống ăn mòn hóa học xuất sắc. Mức giá thành đầu tư rất hợp lý so với giá trị sử dụng lâu dài.

• Nhược điểm: Trọng lượng phôi cấu kiện tương đối cao, yêu cầu thao tác lắp gá chắc chắn.

Van nước nóng lạnh inox (đặc biệt là dòng Inox 304 và 316)

• Ưu điểm: Độ bền cơ học vô địch, trơ hoàn toàn trước các phản ứng oxy hóa rỉ sét, bề mặt nhẵn mịn chống bám cặn vôi và bảo đảm an toàn vệ sinh tuyệt đối cho nguồn nước sinh hoạt.

• Nhược điểm: Chi phí tài chính đầu tư ban đầu cao hơn so với các dòng chất liệu khác.

Van nhựa PVC/PPR

• Ưu điểm: Phân khúc giá thành siêu rẻ, trọng lượng cấu kiện cực nhẹ, quy trình gia công dán keo hoặc hàn nhiệt diễn ra vô cùng nhanh chóng.

• Nhược điểm: Bị giới hạn nghiêm ngặt về ngưỡng nhiệt độ và áp suất cực đoan (nhựa PVC không chịu được nước nóng, nhựa PPR dễ bị biến dạng nếu quá nhiệt áp cao dài ngày).

Vì Sao Cần Lựa Chọn Đúng Loại Van?

Việc chọn chính xác chủng loại van, chất liệu và kích cỡ không đơn thuần là câu chuyện hoàn thiện bản vẽ, mà nó bách hại trực tiếp đến hiệu năng tổng thể của công trình thông qua hai khía cạnh:

Ảnh hưởng trực tiếp đến hiệu suất vận hành hệ thống thủy lực

Sử dụng một cấu kiện chuẩn kỹ thuật giúp mạch nước luân chuyển thông suốt, giảm thiểu tối đa hiện tượng thất thoát áp lực động học tại các điểm ngã ba rẽ nhánh. Điều này giúp tiết kiệm tài nguyên nước sạch, đồng thời bảo đảm nhiệt độ dòng nước xả đầu ra luôn duy trì trạng thái ổn định lý tưởng, triệt tiêu hoàn toàn hiện tượng biến thiên nhiệt độ đột ngột gây khó chịu cho người sử dụng.

Ảnh hưởng đến tuổi thọ lâu dài của toàn bộ thiết bị đầu cuối

Lựa chọn van chuẩn giúp hạn chế tuyệt đối nguy cơ rò rỉ nước ngầm, giảm thiểu các ứng suất uốn vặn và hiện tượng búa nước phá hủy đường ống vách tường. Một bộ van chất lượng cao tương thích tốt với môi chất sẽ ngăn chặn từ sớm các lỗi rạn nứt ren, tăng độ bền và tính đồng bộ cho toàn bộ hệ thống hạ tầng kỹ thuật của ngôi nhà. Hậu quả của việc chọn sai van là vô cùng tai hại, có thể khiến hệ thống bục vỡ đột ngột vào ban đêm khi áp lực đường ống tổng tăng cao.

Ứng Dụng Thực Tế Của Van Chia Nước Nóng Lạnh

Nhờ sở hữu năng lực điều phối lưu chất linh hoạt, cấu kiện này hiện diện dày đặc trong mọi không gian sống và sản xuất:

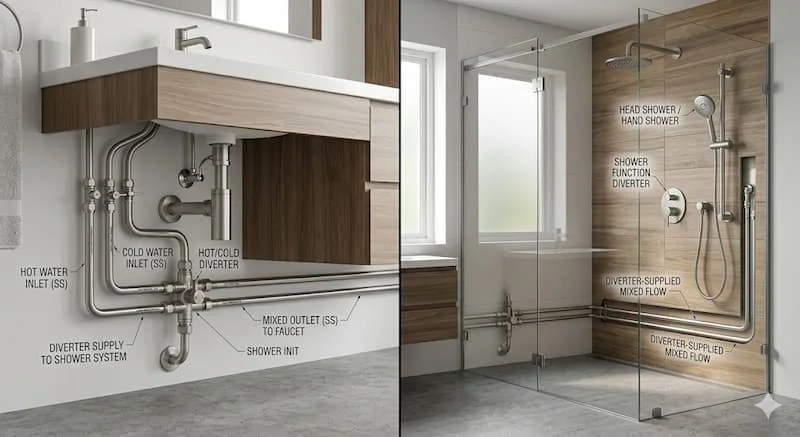

Hạ tầng kiến trúc dân dụng và gia đình

• Hệ thống bình nóng lạnh: Điều hướng và phân tách nguồn nước từ bình chứa đến các trục nhánh.

• Cụm vòi sen tắm và lavabo phòng tắm: Trộn và chia nguồn nước phục vụ nhu cầu vệ sinh hàng ngày.

• Khu vực bồn rửa chén nhà bếp: Cấp nước nóng lạnh phục vụ công tác nội trợ, tẩy rửa dầu mỡ.

Hạ tầng công nghiệp và dịch vụ quy mô lớn

• Nhà máy chế biến lương thực, thực phẩm: Cấp nước phối trộn nhiệt độ chính xác cho các dây chuyền tiệt trùng, nấu nấu.

• Hệ thống HVAC và sưởi trung tâm: Điều phối lưu lượng nước nóng tuần hoàn trong các dàn trao đổi nhiệt.

• Khách sạn, resort và bệnh viện: Trục lõi phân phối nước nóng lạnh tổng từ hệ thống Heat Pump đến hàng trăm phòng chức năng một cách đồng đều.

Những Sai Lầm Thường Gặp Khi Lựa Chọn Thiết Bị

Quá trình thu mua vật tư nếu thiếu đi sự tham vấn của các kỹ sư đường ống rất dễ mắc phải bốn lỗi sai kinh điển sau:

• Chọn sai thông số kích thước ren kết nối: Sự nhầm lẫn giữa hệ DN công nghiệp và hệ inch dân dụng khiến cấu kiện mua về không thể vặn khớp vào đầu chờ đường ống, cố tình siết sẽ gây cháy ren.

• Chỉ định chất liệu hoàn toàn không phù hợp với môi chất: Sử dụng van nhựa chịu nhiệt kém cho đường xả hơi nóng lò hơi, hoặc dùng van gang tạp chất cho nước sinh hoạt gây nhiễm độc nguồn nước.

• Lắp đặt sai lệch chiều hướng di chuyển của dòng chảy: Bỏ qua mũi tên dập nổi trên thân van, đấu nối ngược cổng vào và cổng ra khiến lõi van hoạt động không ổn định, gây kẹt dòng hoặc mất hoàn toàn chức năng tiết lưu.

• Hoàn toàn không kiểm tra giới hạn áp suất đỉnh của hệ thống: Lắp van chịu tải thấp PN10 vào các tầng hầm chung cư có áp lực thủy tĩnh cực lớn, dẫn đến hiện tượng nứt vỡ thân van, gây ngập lụt cục bộ hạ tầng.

Hướng Dẫn Kỹ Thuật: Quy Trình Lựa Chọn Và Lắp Đặt

Các bước trong cách chọn van chia nước nóng lạnh phù hợp

• Bước 1: Xác định rõ rệt mục đích sử dụng thực tế là thuần túy chia nhánh điều hướng hay cần phối trộn tinh chỉnh nhiệt độ.

• Bước 2: Sử dụng dụng cụ đo đạc chuẩn xác đường kính ren của đường ống chờ để chọn mã kích thước DN tương thích tuyệt đối.

• Bước 3: Khảo sát nhiệt độ làm việc thực tế của nguồn nước nóng để giới hạn dải chịu nhiệt của gioăng và thân van.

• Bước 4: Lựa chọn mác vật liệu phôi đồng thau hoặc inox 304 bám sát điều kiện tài chính và tiêu chuẩn vệ sinh của công trình.

• Bước 5: Kiên quyết ưu tiên chọn mua sản phẩm từ các thương hiệu vật tư ngành nước có uy tín lâu năm để bảo đảm quyền lợi.

Bộ checklist kiểm soát nghiêm ngặt trước khi tiến hành lắp đặt

Trước khi người thợ đặt mỏ lết để thi công, hãy bảo đảm đã tích chọn hoàn thành các hạng mục kiểm tra sau:

• Kích thước ren của van và đầu chờ ống trùng khớp hoàn toàn, không móp méo răng.

• Áp suất làm việc thực tế của mạng lưới nằm trong ngưỡng an toàn của thiết bị.

• Nhiệt độ đỉnh của dòng nước không vượt quá giới hạn cho phép của nhà sản xuất.

• Xác vị trí mũi tên chỉ hướng dòng chảy trên thân van được đặt đúng chiều.

• Các vòng gioăng làm kín đệm bít cao su đặt đúng rãnh, không bị xê dịch hay rách rách.

• Tình trạng lòng đường ống sạch sẽ, đã được sục rửa sạch hoàn toàn cặn cát bám.

FAQ - Các Câu Hỏi Thường Gặp

Van chia nước nóng lạnh có điểm gì khác biệt so với van trộn nóng lạnh không?

Về mặt bản chất công nghệ, hai dòng này có sự phân tách rõ rệt. Van chia nước nóng lạnh tập trung vào vai trò phân phối, cách ly hoặc chuyển đổi hướng di chuyển của các dòng lưu chất đến các đầu ra khác nhau. Trong khi đó, van trộn nóng lạnh sở hữu cấu trúc lõi chuyên dụng cho phép hòa lẫn đồng thời hai nguồn nước nóng - lạnh lại với nhau nhằm mục đích tinh chỉnh mức nhiệt độ đầu ra theo ý muốn của người sử dụng.

Trong điều kiện vận hành thực tế, nên ưu tiên chọn van làm bằng chất liệu đồng hay inox?

Cả hai mác vật liệu này đều sở hữu những đặc tính lý hóa vô cùng ưu việt. Van nước nóng lạnh đồng là giải pháp quốc dân cực tốt, mang tính kinh tế cao cho các hệ thống đường ống cấp nước sinh hoạt dân dụng thông thường. Tuy nhiên, nếu công trình của bạn đặt trong môi trường có tính ăn mòn cao, nguồn nước nhiễm mặn hoặc yêu cầu khắt khe về độ bền vĩnh cửu như khách sạn, nhà máy thực phẩm, thì van nước nóng lạnh inox 304 chính là sự lựa chọn tối cao.

Thiết bị van chia nước này có khả năng chịu được nguồn nước nóng lưu thông liên tục không?

Hoàn toàn có thể chịu được một cách dẻo dai, với điều kiện bạn phải lựa chọn đúng mác vật liệu (như phôi đồng đúc hoặc inox cao cấp) có dải thông số nhiệt độ hoạt động định mức trùng khớp với nhiệt độ của nguồn cấp. Tuyệt đối tránh sử dụng các dòng van nhựa giá rẻ chịu nhiệt kém cho các hệ thống tuần hoàn nước nóng liên tục vì sẽ gây ra hiện tượng lão hóa và rò rỉ rất nhanh.

Hệ quy cách kích thước kết nối của dòng van này phổ biến là bao nhiêu?

Trên thị trường vật tư ngành nước hiện nay, ba thông số quy cách kích thước thông dụng và dễ dàng tìm kiếm nhất là DN15 (tương đương hệ ren kích thước 1/2 inch), DN20 (tương đương hệ ren 3/4 inch) và dòng kích cỡ tầm trung DN25 (tương đương hệ ren 1 inch).

Định kỳ bao lâu thì chúng ta nên tiến hành công tác bảo dưỡng van một lần?

Để chặn đứng từ sớm các nguy cơ kẹt cứng trục van do cặn vôi bám hoặc hiện tượng rách gioăng cao su gây rò rỉ nước, khoảng thời gian lý tưởng nhất để tiến hành công tác kiểm tra và bảo trì định kỳ là từ 6 đến 12 tháng một lần tùy thuộc vào tần suất khai thác và chất lượng nguồn nước sạch đầu vào.

Kết Luận

Tóm lại, van chia nước nóng lạnh là cấu kiện công nghệ đóng vai trò bản lề trong việc thiết lập một mạng lưới phân phối chất lưu an toàn, tiện nghi và đạt hiệu suất cao cho cả hạ tầng dân dụng lẫn công nghiệp nặng. Việc các chủ đầu tư, kỹ sư và đơn vị thầu cơ điện thấu hiểu sâu sắc bản chất vận hành, phân cấp rõ ràng các chủng loại van 2 ngả, 3 ngả cho đến việc chọn đúng dải thông số áp lực PN, mác vật liệu đồng, inox chính là giải pháp cốt lõi để tối ưu hóa chi phí vận hành. Đầu tư bài bản vào các dòng sản phẩm đạt chuẩn kỹ thuật ngay từ giai đoạn thiết kế ban đầu sẽ giúp hệ thống của bạn hoạt động bền bỉ, triệt tiêu lãng phí tài nguyên và cắt giảm tối đa chi phí bảo trì sửa chữa dài hạn về sau đối với van chia nước nóng lạnh.
