Van Giảm Áp Chữa Cháy: Cơ Cấu Bảo Vệ Thủy Lực Tối Cao Trong Hệ Thống PCCC

Trong kết cấu hạ tầng phòng cháy chữa cháy của các công trình chọc trời, trung tâm thương mại hay các tổ hợp nhà máy quy mô lớn, mạng lưới đường ống luôn được duy trì ở trạng thái áp lực tĩnh rất cao để sẵn sàng ứng phó với hỏa hoạn. Tuy nhiên, một thực tế thủy lực đáng ngại là áp suất nước sẽ tích tụ và tăng dần theo trọng lực, tạo ra mức áp lực cực đoan tại các phân khu tầng thấp. Nếu không có cơ chế kiểm soát, xung lực dòng chảy quá lớn này sẽ trực tiếp tàn phá hệ thống, làm nổ tung các đầu phun sprinkler, xé rách đường ống và bục vỡ các họng tiếp nước cục bộ. Để giải quyết triệt để rủi ro nguy hiểm này, cấu kiện van giảm áp chữa cháy chính là lá chắn thủy lực bắt buộc phải có để thiết lập trạng thái cân bằng.

Khi xảy ra sự cố cháy nổ, áp lực nước không được kiểm soát sẽ biến các vòi chữa cháy vách tường thành những "mãnh thú" bất kham, gây giật giật mạnh và làm mất kiểm soát hướng phun, đe dọa trực tiếp đến tính mạng của lực lượng cứu hỏa hiện trường. Việc bỏ qua hoặc lắp đặt sai dòng van điều tiết áp suất không chỉ làm sụt giảm nghiêm trọng tuổi thọ của toàn bộ hệ thống PCCC mà còn khiến công trình đứng trước nguy cơ bị cơ quan chức năng từ chối nghiệm thu. Do đó, thấu hiểu tường tận cấu tạo, thông số chịu tải và phương pháp thiết kế cấu kiện này là yêu cầu tối cao đối với mọi kỹ sư và nhà thầu cơ điện hiện nay.

Van Giảm Áp Chữa Cháy Là Gì?

Định nghĩa bản chất kỹ thuật cơ khí

Để định hình rõ ràng dưới góc nhìn chuyên ngành, van giảm áp chữa cháy là gì? Về mặt phân loại thiết bị cơ điện, đây là dòng van điều tiết thủy lực thông minh, tự động thực hiện nhiệm vụ giảm thiểu áp suất chất lưu đầu vào xuống một giá trị áp lực mục tiêu thấp hơn và duy trì trị số này ở mức ổn định tuyệt đối tại đầu ra. Thiết bị vận hành hoàn toàn độc lập bám sát biến thiên áp suất của hệ thống dẫn nước mà không cần nạp năng lượng điện hay tác động ngoại lực thủ công từ con người.

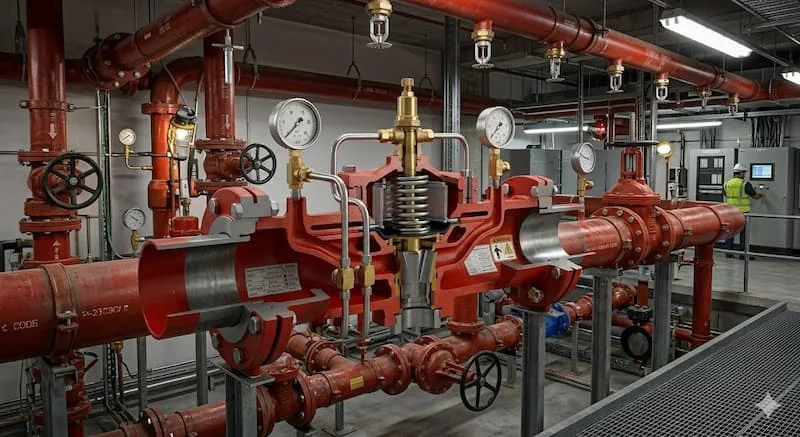

Chức năng và vị trí lắp đặt chiến lược trong mạng lưới PCCC

Cấu kiện đảm nhận bốn chức năng công nghệ cốt lõi bao gồm: giảm thiểu áp lực nước dư thừa, duy trì áp suất đầu ra ở trạng thái hằng số, bảo vệ toàn diện các thiết bị PCCC hạ nguồn và bảo đảm lưu lượng xả nước đạt hiệu suất dập lửa lý tưởng. Để phát huy tối đa năng lực kiểm soát, thiết bị luôn được chỉ định lắp đặt tại các tọa độ chiến lược:

• Điểm đầu vào của các phân khu chịu áp lực cao.

• Hệ thống hành lang ống của các tầng thấp thuộc tòa nhà cao tầng.

• Các nhánh đường ống cấp nước trực tiếp cho mạng lưới đầu phun sprinkler hoặc các họng nước chữa cháy vách tường.

Nguyên Lý Hoạt Động Của Van Giảm Áp Chữa Cháy

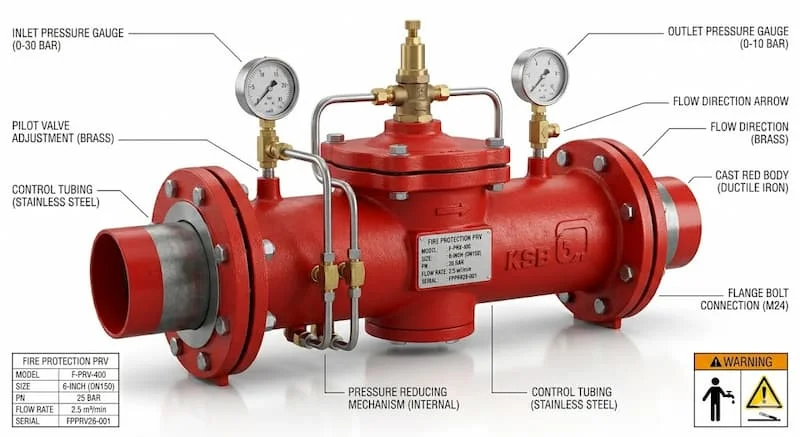

Cấu tạo cơ bản của cơ cấu điều áp chuyên dụng

Một cụm nguyên lý van giảm áp chữa cháy vận hành ổn định bền bỉ là nhờ sự phối hợp khít khao của các chi tiết cơ khí tinh vi sau:

• Thân van: Lớp vỏ chịu lực chính, đúc bằng các mác kim loại dày dặn, chống chịu va đập thủy lực tốt.

• Màng ngăn (Diaphragm) hoặc Piston: Cơ cấu trực tiếp cảm ứng và tiếp nhận các phản hồi áp suất từ lưu chất.

• Lò xo điều chỉnh áp lực: Cấu kiện cơ học tạo ra lực nén đối nghịch để thiết lập ngưỡng áp suất mục tiêu.

• Buồng áp suất và mạch dẫn hướng (Pilot): Hành lang điều hướng một lượng nhỏ nước để hiệu chuẩn trạng thái van.

• Cửa vào (High-pressure inlet) và Cửa ra (Low-pressure outlet) thiết kế bám sát dải dung sai hình học tiêu chuẩn.

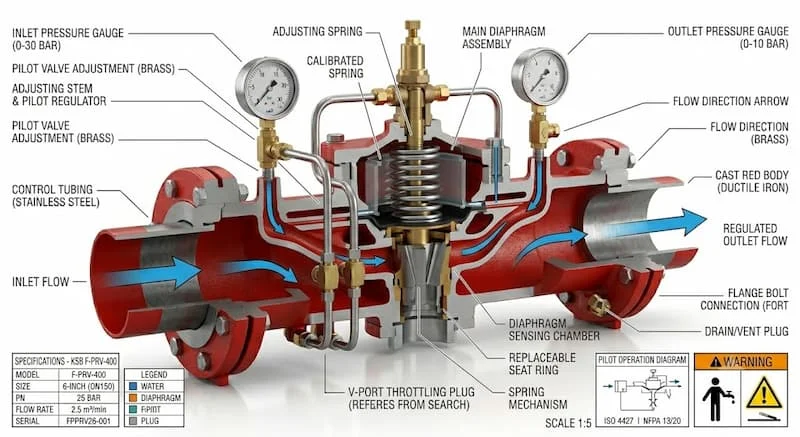

Nguyên lý vận hành và trạng thái cân bằng động thủy lực

Cơ chế hoạt động của van bám sát định luật cân bằng lực tĩnh học. Khi dòng nước áp lực cao từ đường ống chính đi vào cửa vào, một phần lưu chất được trích hướng vào buồng áp suất bên dưới màng ngăn. Khi áp suất đầu vào đột ngột tăng cao, lực đẩy thủy lực tác động lên màng ngăn hoặc piston sẽ gia tăng, thắng được lực nén định sẵn của lò xo điều chỉnh, đẩy trục van dịch chuyển tịnh tiến đi lên để thu hẹp tiết diện hành lang dòng chảy.

Ngược lại, khi áp suất đầu ra giảm xuống dưới mức cài đặt, lực lò xo sẽ áp đảo, đẩy lõi van mở rộng ra. Quá trình này diễn ra liên tục và tự động, giúp van giữ trạng thái cân bằng động thủy lực tuyệt vời, bảo đảm áp suất dòng chảy phóng thích ra hạ nguồn luôn giữ nguyên giá trị đã thiết lập ban đầu.

Các Loại Van Giảm Áp Chữa Cháy Phổ Biến

Để tương thích xuất sắc với từng quy mô công trình và sơ đồ công nghệ, mạng lưới PCCC hiện nay phân cấp các loại van giảm áp chữa cháy thành bốn chủng loại chủ lực:

Van giảm áp trực tiếp

Dòng thiết bị sở hữu kết cấu cơ khí tinh giản với lõi piston tịnh tiến trực tiếp tì lên lò xo trục. Ưu điểm nổi bật của dòng van này là tốc độ phản ứng thủy lực siêu nhanh, kích thước gọn gàng, hoạt động bền bỉ, vô cùng thích hợp cho các hệ thống rẽ nhánh có lưu lượng nước từ nhỏ đến trung bình.

Van giảm áp gián tiếp (Van giảm áp vận hành bằng van điều hướng Pilot)

Cấu kiện đỉnh cao dành cho các hệ thống trục chính PCCC quy mô lớn. Van sử dụng một cụm điều hướng Pilot nhỏ để kiểm soát độ mở của màng ngăn lớn. Cơ chế này đem lại độ chính xác thủy lực cực cao, khả năng duy trì áp suất đầu ra hoàn hảo ngay cả khi lưu lượng dòng chảy và áp suất đầu vào biến thiên ở biên độ cực lớn.

Van giảm áp có đồng hồ áp suất

Biến thể tích hợp sẵn hai cụm đồng hồ đo áp lực tĩnh tại ngay cửa vào và cửa ra của thân van. Thiết kế trực quan này giúp các kỹ sư vận hành tòa nhà dễ dàng quan sát, giám sát hiệu năng điều áp theo thời gian thực và cực kỳ thuận tiện cho công tác bảo trì, hiệu chuẩn áp lực định kỳ.

Van giảm áp tự động điều chỉnh

Dòng van thông minh thế hệ mới, tích hợp các bộ cảm biến áp suất điện tử kết nối với trung tâm điều khiển PCCC thông minh. Van tự động thay đổi kịch bản áp lực theo từng giai đoạn cháy, đáp ứng khắt khe các tiêu chuẩn khắt khe của các hạ tầng kiến trúc thông minh hiện đại.

Thông Số Kỹ Thuật Cần Quan Tâm khi Lựa Chọn

Quá trình lập hồ sơ gọi hàng và phê duyệt vật tư đòi hỏi bộ phận kỹ thuật phải làm chủ năm trục thông số định lượng cốt lõi sau:

• Kích thước danh nghĩa đường ống (DN): Dải quy cách trải rộng từ các size ống nhánh DN50, DN65, DN80 cho đến các đường trục phân phối tầm trung và lớn như DN100, DN150 và DN200.

• Áp suất làm việc định mức đầu vào (PN): Ngưỡng chịu lực tối đa của vỏ van, phân cấp rõ ràng theo các dải chịu tải tiêu chuẩn như PN10, phân cấp tòa nhà cao tầng PN16 và phân cấp cao áp công nghiệp nặng PN25.

• Áp suất cài đặt đầu ra mong muốn: Dải áp lực an toàn đã được giảm trừ để cấp vào thiết bị đầu cuối, thường thiết lập linh hoạt ở các mức 3 bar, 5 bar, 7 bar hoặc 10 bar tùy theo đặc thù thiết kế.

• Bản chất vật liệu đúc cấu thành thân van: Khuyến nghị ưu tiên các dòng Gang đúc, Gang dẻo sơn phủ epoxy độ dày cao để chống rỉ sét, hoặc vật liệu Đồng, Inox cho các vị trí đặc biệt yêu cầu kháng ăn mòn.

• Tiêu chuẩn kết nối hình học mặt bích: Đảm bảo tính lắp lẫn khít khao bằng cách chọn đúng hệ tiêu chuẩn kỹ thuật mặt bích như DIN (Đức), ANSI (Mỹ), BS (Anh) hoặc JIS (Nhật Bản).

So Sánh Van Giảm Áp Chữa Cháy Và Van Điều Áp

Rất nhiều nhà thầu hiện nay đang có sự nhầm lẫn tai hại giữa hai khái niệm này, bảng đối chiếu trực quan dưới đây sẽ làm rõ ranh giới kỹ thuật:

Vì Sao Van Giảm Áp Chữa Cháy Là Thiết Bị Bắt Buộc Trong Nhiều Hệ Thống?

Việc lắp đặt cơ cấu điều áp này không đơn thuần là một tùy chọn kỹ thuật, mà nó là phòng tuyến bắt buộc vì năm lý do chiến lược:

• Bảo đảm an toàn vận hành tuyệt đối: Triệt tiêu nguy cơ áp lực nước quá lớn hất văng lăng phun chữa cháy khỏi tay người chiến sĩ cứu hỏa.

• Đáp ứng đầy đủ quy chuẩn pháp lý: Đạt các tiêu chuẩn nghiêm ngặt về thiết kế hệ thống PCCC hiện hành của cơ quan quản lý nhà nước.

• Bảo vệ toàn diện tài sản hạ tầng: Ngăn chặn hiện tượng bục vỡ đường ống đi ngầm, nứt vỡ các khớp nối cơ học do hiện tượng quá áp tĩnh vào ban đêm.

• Ổn định áp lực phun tối ưu: Đảm bảo các đầu phun sprinkler xả nước dạng sương đều đặn, không bị xé dòng hoặc mất áp do dòng nước quá mạnh.

• Tiết giảm chi phí vận hành: Giảm thiểu tần suất hỏng hóc thiết bị, cắt giảm ngân sách bảo trì sửa chữa hệ thống cơ điện dài lâu.

Nếu không tích hợp van giảm áp, hệ thống sẽ phải đối mặt với hậu quả khôn lường. Toàn bộ mạng lưới đường ống PCCC sẽ luôn nằm trong tình trạng "báo động đỏ" về áp lực, các gioăng bít cao su nhanh chóng bị biến dạng lỏng lẻo, dẫn đến rò rỉ nước liên tục làm hỏng trần thạch cao và các thiết bị điện tử đắt tiền của tòa nhà.

Ứng Dụng Thực Tế Của Van Giảm Áp Chữa Cháy

Sở hữu năng lực kiểm soát thủy lực đỉnh cao, ứng dụng van giảm áp chữa cháy là mắt xích cốt lõi trong bốn hạ tầng kỹ thuật:

Hệ thống tòa nhà cao tầng và chung cư cao cấp

Thiết bị thực hiện nhiệm vụ giảm áp cho trục ống nhánh dẫn vào các tầng thấp (ví dụ từ tầng 1 đến tầng 10 của tòa tháp), nơi áp lực thủy tĩnh tích tụ từ tầng mái dồn xuống cực lớn, bảo đảm các họng nước vách tường luôn duy trì áp lực an toàn.

Trung tâm thương mại và tổ hợp khách sạn

Lắp đặt trực tiếp tại các đầu phân khu cấp nước cho hệ thống sprinkler tự động, bảo đảm khi có sự cố nhiệt, các đầu phun xả nước dập tắt đám cháy một cách đồng đều, bảo vệ an toàn cho hàng ngàn khách hàng.

Các khu phức hợp nhà máy công nghiệp nặng

Ứng dụng trong mạng lưới cứu hỏa của nhà máy chế biến gỗ, kho xăng dầu, hóa chất — những nơi sở hữu cụm bơm công suất siêu khủng có lưu lượng nước cực đại, đòi hỏi van giảm áp phải có phôi dày và độ tin cậy cơ học ở mức tối cao.

Khu dân cư và mạng lưới đường ống đô thị

Ổn định áp suất cho hệ thống trụ cứu hỏa ngoài trời dọc các tuyến đường chính, giúp xe chữa cháy của lực lượng chức năng dễ dàng kết nối và lấy nước lấy áp một cách nhịp nhàng, không gặp sự cố thủy kích.

Những Sai Lầm Thường Gặp Khi Lựa Chọn Thiết Bị

Quá trình thu mua vật tư nếu không bám sát bản vẽ công nghệ rất dễ dẫn đến năm sai sót kinh điển:

• Lựa chọn sai thông số kích thước DN của đường ống: Chọn van nhỏ hơn size ống gây thắt nút cổ chai làm giảm lưu lượng xả, hoặc chọn van quá lớn khiến màng van hoạt động không nhạy ở dải lưu lượng thấp.

• Thiết lập áp suất cài đặt đầu ra không phù hợp: Cài đặt áp lực quá cao gây nguy hiểm cho người dùng vòi, hoặc cài quá thấp khiến nước không đủ lực phun xa tới tâm đám cháy.

• Hoàn toàn chủ quan không kiểm tra tiêu chuẩn kiểm định: Mua các dòng van giá rẻ không đạt chứng nhận UL/FM hoặc không có tem kiểm định của Cục PCCC, dẫn đến việc bị từ chối nghiệm thu công trình.

• Lắp đặt ngược chiều di chuyển của dòng lưu chất: Bỏ qua ký hiệu mũi tên đúc nổi trên thân vỏ van, khiến lưu chất nén ngược lòng màng ngăn, làm van kẹt cứng hoàn toàn.

• Buông lỏng công tác bảo trì định kỳ: Để van ngâm trong nước nhiều năm không kiểm tra, cặn vôi và tạp chất cơ học bám chặt vào mạch pilot gây liệt chức năng điều áp tự động.

Hướng Dẫn Kỹ Thuật: Quy Trình Lựa Chọn Và Lắp Đặt

Các bước trong cách chọn van giảm áp chữa cháy chuẩn xác cho dự án

• Bước 1: Khảo sát và đo đạc chính xác áp suất đầu vào lớn nhất của hệ thống tại vị trí dự định lắp gá van.

• Bước 2: Xác định trị số áp suất đầu ra mong muốn dựa trên tiêu chuẩn kỹ thuật của đầu phun sprinkler hoặc lăng phun họng vách tường.

• Bước 3: Tính toán lưu lượng nước cứu hỏa yêu cầu cực đại của phân khu để bảo đảm van đáp ứng tốt hành trình xả.

• Bước 4: Lựa chọn kích thước hình học DN và kiểu mặt bích tương thích hoàn hảo với đường ống hiện hữu.

• Bước 5: Kiên quyết kiểm tra hệ thống chứng nhận, tem nhãn kiểm định PCCC của sản phẩm trước khi phê duyệt nhập hàng.

Bộ checklist kiểm soát nghiêm ngặt trước khi tiến hành lắp gá hiện trường

Trước khi người thợ đặt mỏ lết để thi công kết nối van, hãy bảo đảm đã hoàn thành việc rà soát các hạng mục kỹ thuật sau:

• Kích thước danh nghĩa DN của van trùng khớp 100% với đường kính ống dẫn.

• Thông số áp lực làm việc PN của vỏ van lớn hơn áp suất đỉnh của mạng lưới.

• Cấu kiện sở hữu đầy đủ tem kiểm định PCCC và chứng từ hồ sơ hợp pháp.

• Hướng mũi tên trên thân van đặt trùng khít với hướng di chuyển của dòng nước.

• Các khớp gioăng đệm bít cao sụ đặt vuông góc rãnh, không biến dạng móp méo.

• Thực hiện thao tác cài đặt và hiệu chuẩn áp suất đầu ra chính xác thông qua vít chỉnh trên Pilot.

FAQ - Các Câu Hỏi Thường Gặp

Việc lắp đặt van giảm áp chữa cháy có phải là quy định bắt buộc pháp lý không?

Hoàn toàn bắt buộc đối với tất cả các công trình xây dựng, đặc biệt là các tòa nhà cao tầng, chung cư, nhà máy công nghiệp. Theo các quy chuẩn, tiêu chuẩn thiết kế PCCC hiện hành, tại các vị trí đường ống có áp lực tĩnh vượt quá ngưỡng an toàn cho phép của đầu phun và họng chữa cháy (thường là trên 7 bar), bắt buộc phải tích hợp van giảm áp để bảo đảm an toàn vận hành.

Cấu kiện van giảm áp dùng cho PCCC có điểm gì khác biệt so với van giảm áp nước dân dụng?

Dòng van dùng cho hệ thống cứu hỏa sở hữu các tiêu chuẩn cơ khí khắt khe hơn rất nhiều. Phôi kim loại đúc van phải dày hơn để chịu được dải áp lực tĩnh cực lớn, lò xo và màng ngăn có độ phản hồi thủy lực siêu tốc để đáp ứng ngay lập tức khi mở vòi cứu hỏa. Đặc biệt, van phải trải qua các bài kiểm tra nghiêm ngặt để đạt các chứng chỉ chuyên dụng như UL/FM hoặc kiểm định của Cục PCCC.

Thông thường, mức áp suất đầu ra của van nên được thiết lập cài đặt ở trị số bao nhiêu?

Trị số này sẽ bám sát vào bản vẽ thiết kế thủy lực của từng công trình cụ thể. Tuy nhiên, đối với các hệ thống chữa cháy vách tường và mạng lưới sprinkler thông thường trong các tòa nhà thương mại, mức áp suất đầu ra lý tưởng và an toàn nhất thường được các kỹ sư hiệu chuẩn trong khoảng từ 5 bar đến 7 bar.

Khoảng thời gian định kỳ bao lâu thì hệ thống cần tiến hành kiểm tra bảo dưỡng van một lần?

Theo quy định nghiêm ngặt về bảo trì hạ tầng PCCC quốc gia, toàn bộ các cấu kiện van giảm áp phải được tiến hành kiểm tra chức năng, sục rửa mạch pilot và thử nghiệm áp lực định kỳ từ 6 đến 12 tháng một lần. Việc này bảo đảm thiết bị luôn ở trạng thái sẵn sàng kích hoạt, không bị kẹt cứng do cặn bẩn bám lâu ngày.

Có thể trưng dụng van giảm áp chữa cháy để lắp cho đường ống nước sinh hoạt được không?

Về mặt lý thuyết cơ khí, van hoàn toàn có thể điều áp tốt cho nguồn nước sinh hoạt nếu các thông số kích thước ren và áp lực trùng khớp. Tuy nhiên, trong thực tế thi công, khuyến nghị nên sử dụng đúng dòng van chuyên dụng cho từng hệ thống. Van PCCC có giá thành cao và cấu trúc chuyên biệt, việc dùng sai mục đích vừa gây lãng phí ngân sách vừa không tối ưu hóa được hiệu suất dòng chảy sinh hoạt hằng ngày.

Kết Luận

Tóm lại, van giảm áp chữa cháy không đơn thuần là một phụ kiện cơ khí thông thường, mà nó chính là trái tim kiểm soát thủy lực, quyết định trực tiếp đến độ an toàn, tính ổn định và năng lực dập lửa của toàn bộ hệ thống PCCC của công trình. Sự đồng bộ xuất sắc trong nguyên lý vận hành tự động, sự đa dạng của các chủng loại van trực tiếp, gián tiếp cùng khả năng tương thích hoàn hảo với mọi dải thông số kích thước DN và áp suất chịu tải PN đã giúp thiết bị này trở thành cấu kiện bắt buộc phải có trong mọi bản vẽ thiết kế đạt chuẩn. Việc các chủ đầu tư, đơn vị thầu cơ điện quyết định đầu tư bài bản vào hệ thống điều áp chất lượng cao ngay từ giai đoạn ban đầu chính là giải pháp cốt lõi để bảo vệ công trình khỏi các hiểm họa bục vỡ đường ống, tối ưu hóa chi phí vận hành và bảo đảm hạ tầng luôn sẵn sàng ứng phó hiệu quả trước mọi sự cố hỏa hoạn dài lâu đối với van giảm áp chữa cháy.
