Van Một Chiều 1 Inch (1 Inch Non Return Valve): Cấu Tạo, Phân Loại Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong quá trình thiết kế và vận hành các hệ thống đường ống công nghiệp lẫn dân dụng, sự cố rò rỉ, tuột áp hay búa nước do dòng chảy ngược gây ra luôn là mối nguy hại lớn đối với các thiết bị đắt tiền như máy bơm, máy nén khí hay van điều khiển. Những hư hỏng này không chỉ làm gián đoạn dây chuyền sản xuất mà còn ngốn của doanh nghiệp chi phí sửa chữa rất lớn. Để giải quyết triệt để rủi ro này trên các tuyến ống kích thước trung bình và nhỏ, 1 inch non return valve (van một chiều 1 inch) chính là mắt xích kỹ thuật không thể thiếu. Việc hiểu rõ cấu tạo, nguyên lý vận hành và cách chọn van phù hợp sẽ giúp hệ thống của bạn vận hành trơn tru, tối ưu hiệu suất và kéo dài tuổi thọ thiết bị.

1 inch non return valve Là Gì?

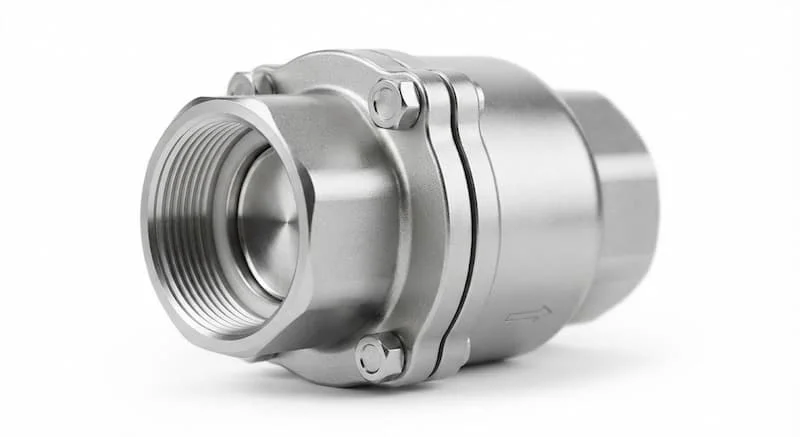

Van một chiều 1 inch (1 Inch Non Return Valve) là loại van tự động chỉ cho phép lưu chất đi theo một chiều và ngăn dòng chảy ngược. Van có kích thước danh nghĩa 1 inch (DN25) và được sử dụng rộng rãi trong hệ thống cấp nước, khí nén, hơi và nhiều ứng dụng công nghiệp.

Khái Niệm Và Quy Đổi Kích Thước

Tên gọi 1 inch non return valve thể hiện kích thước đường kính cổng kết nối của van là 1 inch. Trong tiêu chuẩn đường ống quốc tế, kích thước này tương đương với đường kính danh nghĩa DN25, dùng cho các đường ống có đường kính ngoài khoảng 33.4 mm (theo chuẩn ống thép) hoặc phi 34 mm (theo chuẩn ống nhựa).

Nhiệm vụ cốt lõi của thiết bị là hoạt động hoàn toàn tự động nhờ vào áp lực của chính dòng lưu chất mà không cần nguồn năng lượng bên ngoài như điện, khí nén hay tác động lực từ con người. Nhờ tính cơ động và tin cậy cao, dòng van DN25 này trở thành tiêu chuẩn bắt buộc tại các vị trí đầu ra của máy bơm tăng áp, hệ thống cấp nhiên liệu và tuyến ống phân phối khí nén.

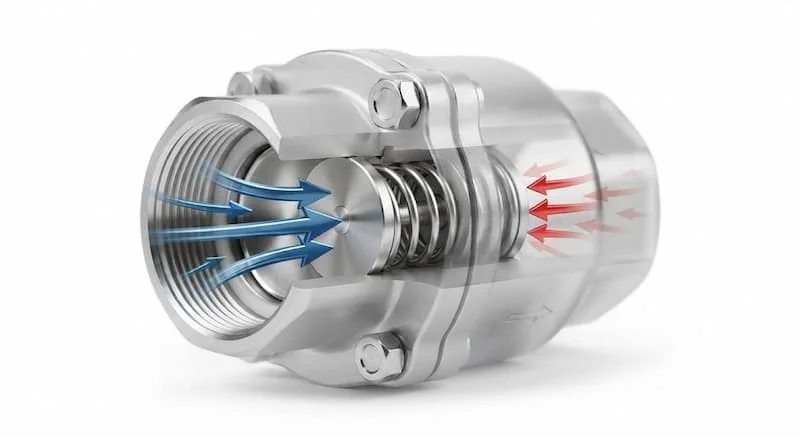

Nguyên Lý Hoạt Động Của Van Một Chiều 1 Inch

Cơ chế đóng mở của thiết bị vận hành dựa trên sự chênh lệch áp suất giữa hai đầu cổng vào và cổng ra của van:

• Quá trình mở van: Khi máy bơm khởi động hoặc nguồn cấp lưu chất đi vào cổng vào của van, áp suất phía trước tăng lên. Khi áp lực này vượt qua lực cản của lò xo hoặc trọng lượng của đĩa van (áp suất mở - Cracking Pressure), đĩa van sẽ bị đẩy khỏi vị trí ghế van, cho phép lưu chất lưu thông dễ dàng.

• Quá trình đóng van ngăn dòng ngược: Khi máy bơm ngừng hoạt động hoặc áp suất phía sau van đột ngột tăng cao hơn áp suất phía trước, sự chênh lệch áp suất ngược kết hợp với lực đàn hồi của lò xo (hoặc trọng lực của đĩa van) sẽ tức thì đẩy đĩa van ép chặt vào ghế van. Lớp gioăng làm kín bị nén chặt, tạo ra rào cản tuyệt đối ngăn không cho lưu chất chảy ngược trở lại.

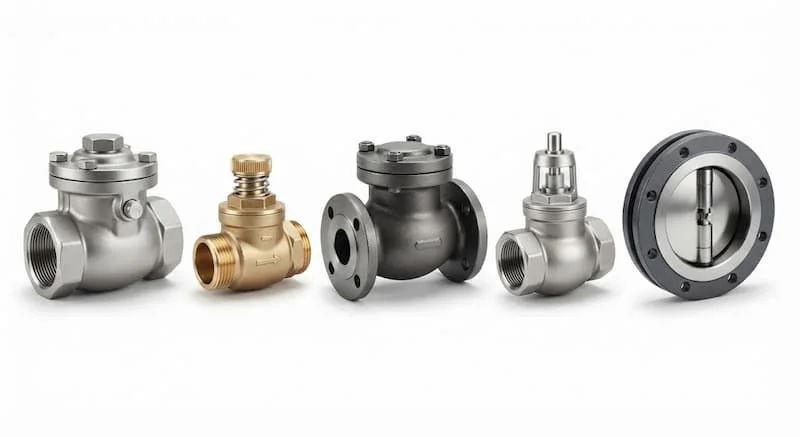

Các Loại Van Một Chiều 1 Inch Phổ Biến

Tùy thuộc vào yêu cầu kỹ thuật, môi trường lưu chất và không gian lắp đặt, 1 inch non return valve được thiết kế thành nhiều nhóm cấu trúc cơ học khác nhau:

Van Một Chiều Lá Lật (Swing Check Valve)

• Cấu tạo: Đĩa van hình tròn được gắn vào một trục bản lề, tự do lật lên lật xuống trong lòng van.

• Ưu điểm: Lòng van rộng, tổn thất áp suất cực kỳ thấp khi mở hoàn toàn.

• Nhược điểm và Ứng dụng: Đóng chậm hơn van lò xo, dễ gây búa nước nhẹ nếu lắp trên ống đứng. Thích hợp cho đường ống nước sạch nằm ngang, lưu lượng lớn.

Van Một Chiều Lò Xo (Spring Check Valve / Lò Xo Đĩa)

• Cấu tạo: Đĩa van được ép chặt vào ghế van nhờ một lò xo xoắn ốc nằm dọc theo trục van.

• Ưu điểm: Phản ứng đóng siêu nhanh, ngăn ngừa triệt để búa nước, lắp đặt linh hoạt theo mọi hướng (ngang, đứng, nghiêng).

• Nhược điểm và Ứng dụng: Tạo ra độ sụt áp nhẹ do lực cản của lò xo. Phổ biến nhất ở đầu ra máy bơm, hệ thống khí nén.

Van Một Chiều Bi (Ball Check Valve)

• Cấu tạo: Sử dụng một viên bi (kim loại hoặc bọc cao su) di chuyển lên xuống trong khoang van để đóng mở.

• Ưu điểm: Cấu trúc đơn giản, ít bị kẹt cặn bẩn, khả năng tự làm sạch tốt.

• Nhược điểm và Ứng dụng: Cần áp lực ngược đủ mạnh để bi về đúng vị trí ghế van. Dùng cho hệ thống xử lý nước thải, lưu chất có cặn bẩn nhỏ.

Van Một Chiều Nâng (Lift Check Valve)

• Cấu tạo: Đĩa van di chuyển tịnh tiến theo chiều thẳng đứng dựa trên áp lực dòng chảy và trọng lực.

• Ưu điểm: Độ kín tuyệt đối, chịu được áp suất cao và nhiệt độ lớn.

• Nhược điểm và Ứng dụng: Chỉ lắp được trên các tuyến đường ống nằm ngang. Chuyên dùng cho hệ thống hơi nóng, lò hơi công nghiệp.

Van Một Chiều Cánh Bướm (Dual Plate Check Valve)

• Cấu tạo: Gồm hai cánh van hình bán nguyệt gập lại nhờ một trục đĩa và lò xo trung tâm.

• Ưu điểm: Thiết kế siêu gọn nhẹ (dạng Wafer kẹp bích), giảm thiểu va đập thủy lực.

• Nhược điểm và Ứng dụng: Giá thành cao hơn van ren thông thường. Dùng cho các không gian lắp đặt chật hẹp, áp suất cao.

Thông Số Kỹ Thuật Van Một Chiều 1 Inch

So Sánh Vật Liệu Chế Tạo Van 1 Inch

Vật liệu đúc thân van đóng vai trò quyết định đến độ bền và khả năng tương thích của 1 inch non return valve trong từng môi trường lưu chất:

• Đồng (Brass/Bronze): Dẫn đầu ở các ứng dụng nước sạch, hệ thống HVAC và khí nén dân dụng. Chống ăn mòn tốt, chịu nhiệt trung bình, giá thành hợp lý nhưng không dùng được cho hóa chất mạnh.

• Gang xám và Gang cầu (Cast Iron/Ductile Iron): Chịu va đập cơ học tốt, chịu tải cao, chi phí tối ưu cho các kích thước lắp bích công nghiệp, thích hợp cho hệ thống PCCC, cấp thoát nước đô thị.

• Inox 304 và Inox 316: Khả năng chống oxy hóa, kháng hóa chất, axit, nước mặn và chịu nhiệt độ cao vượt trội. Inox 316 là lựa chọn bắt buộc cho ngành thực phẩm, dược phẩm và hóa chất nhưng giá thành cao nhất.

• Nhựa PVC, uPVC, PPR: Trọng lượng siêu nhẹ, kháng hoàn toàn hóa chất ăn mòn nhẹ và axit sinh hoạt, không bị gỉ sét. Thích hợp cho xử lý nước thải, hồ bơi, nông nghiệp nhưng chịu nhiệt và áp suất kém.

Van Ren Hay Van Mặt Bích?

Vì Sao Nên Sử Dụng Van Một Chiều 1 Inch?

Trang bị 1 inch non return valve mang lại những giá trị vận hành then chốt cho hệ thống của bạn:

• Ngăn ngừa chảy ngược tuyệt đối: Giữ cho lưu chất luôn di chuyển theo một hướng duy nhất, bảo vệ nguồn nước sạch không bị nhiễm bẩn bởi dòng nước thải ngược.

• Bảo vệ máy bơm và thiết bị: Tránh tình trạng dòng nước dội ngược làm quay ngược cánh quạt máy bơm khi ngắt điện, chống cháy động cơ.

• Triệt tiêu hiện tượng búa nước (Water Hammer): Giảm thiểu sóng va đập thủy lực hình thành khi đóng ngắt van đột ngột, bảo vệ đường ống không bị nứt vỡ.

• Duy trì áp suất và giữ mồi nước: Giúp đường ống luôn đầy lưu chất, máy bơm có thể vận hành tức thì mà không cần tốn thời gian mồi lại.

• Giảm chi phí vận hành: Cấu tạo cơ học tự động giúp hạn chế tối đa việc tiêu tốn năng lượng và giảm tần suất bảo trì hệ thống.

Van Một Chiều 1 Inch Được Sử Dụng Ở Đâu?

Nhờ kích thước DN25 linh hoạt, sản phẩm hiện diện trong hầu hết các hạ tầng kỹ thuật:

• Hệ thống máy bơm nước gia đình, tòa nhà cao tầng, máy bơm tăng áp sinh hoạt.

• Hệ thống điều hòa không khí, làm mát HVAC, đường ống dẫn nước nóng trung tâm.

• Mạng lưới tưới tiêu tự động, tưới cảnh quan, nông nghiệp công nghệ cao.

• Đường ống dẫn khí nén trong các xưởng cơ khí, nhà máy chế tạo.

• Dây chuyền sản xuất thực phẩm, nước giải khát, nhà máy hóa chất và dược phẩm.

Khi Nào Nên Sử Dụng Van Một Chiều 1 Inch?

Kỹ sư thi công nên chỉ định lắp đặt van tại các vị trí trọng yếu sau:

• Đầu ra (cổng xả) của tất cả các dòng máy bơm cấp nước.

• Các đoạn đường ống thẳng đứng dẫn lưu chất từ dưới thấp lên cao.

• Điểm giao nhau giữa hai nguồn cấp lưu chất khác nhau để tránh hiện tượng chảy tràn chéo.

• Phía trước các thiết bị nhạy cảm như đồng hồ đo lưu lượng, van giảm áp, cảm biến áp suất.

Sai Lầm Thường Gặp Khi Lựa Lựa Chọn Và Thi Công

1. Lắp ngược chiều mũi tên: Mọi thiết bị 1 inch non return valve đều có mũi tên chỉ hướng dòng chảy đúc nổi trên thân. Lắp ngược sẽ khiến van chặn đứng hoàn toàn dòng chảy, gây cháy bơm hoặc vỡ ống.

2. Chọn sai vật liệu làm kín (Seat Material): Sử dụng gioăng NBR cho môi trường hóa chất hoặc nhiệt độ trên 100 độ C khiến gioăng bị mủn, gây rò rỉ van.

3. Không tính toán độ sụt áp (Pressure Drop): Dùng van lò xo có lực cản quá cứng cho hệ thống áp lực yếu khiến van không thể mở hoàn toàn.

4. Bỏ qua bước làm sạch đường ống: Mạt sắt, cát đệm hoặc xỉ hàn vướng vào vị trí đĩa van sẽ khiến van bị hở, mất hoàn toàn khả năng ngăn dòng chảy ngược.

Hướng Dẫn Lựa Chọn Van Một Chiều 1 Inch Chuẩn Kỹ Thuật

Các Bước Chọn Van Tối Ưu

1. Xác định lưu chất: Chọn inox cho hóa chất/thực phẩm, chọn đồng cho nước sạch/khí nén, chọn nhựa cho axit/kiềm.

2. Xác định áp suất và nhiệt độ: Đảm bảo thông số làm việc của van cao hơn ít nhất 20% so với thông số tối đa của hệ thống.

3. Chọn kiểu đóng mở: Chọn van lò xo nếu lắp ống đứng hoặc cần chống búa nước; chọn van lá lật nếu cần tối ưu lưu lượng trên ống ngang.

4. Xác định dạng kết nối: Chọn kết nối ren cho các ứng dụng dân dụng, nhỏ gọn; chọn mặt bích nếu cần chịu áp suất lớn hoặc đường ống công nghiệp.

Hướng Dẫn Lắp Đặt Van Một Chiều 1 Inch Đúng Kỹ Thuật

1. Vệ sinh đường ống: Dùng khí nén hoặc xịt nước rửa sạch mạt kim loại, rác bẩn bên trong đầu ống.

2. Kiểm tra van: Kiểm tra đĩa van bằng tay xem có chuyển động mượt mà không, đối chiếu chiều mũi tên trên thân van với chiều dòng chảy thực tế.

3. Quấn băng tan (PTFE) hoặc lắp gioăng: Nếu dùng van ren, quấn từ 10 - 15 vòng băng tan theo chiều kim đồng hồ. Nếu dùng van bích, đặt gioăng làm kín vào giữa hai mặt bích.

4. Tiến hành siết nối: Dùng cờ lê siết van ren với lực vừa đủ. Đối với van bích, siết bu lông đối xứng theo hình chữ X để lực nén đều.

5. Chạy thử nghiệm: Bật máy bơm, kiểm tra sự vận hành đóng mở và quan sát các mối nối xem có bị rò rỉ lưu chất hay không.

Checklist Kiểm Tra Trước Khi Mua Van

• Chuẩn kích thước 1 inch (DN25 / Phi 34 mm).

• Áp suất làm việc (PN10, PN16, PN25) đáp ứng yêu cầu thiết kế.

• Vật liệu thân van và gioăng đệm kháng tốt với lưu chất sử dụng.

• Dạng kết nối (Ren NPT/BSPT hoặc Mặt bích) khớp với hệ thống hiện hữu.

• Sản phẩm có đầy đủ tài liệu Catalogue, bản vẽ kỹ thuật.

• Có chứng nhận xuất xứ CO và chứng nhận chất lượng CQ rõ ràng.

• Chính sách bảo hành chính hãng từ nhà cung cấp uy tín.

Các Câu Hỏi Thường Gặp (FAQ)

Van một chiều 1 inch có phải DN25 không?

Đúng. Trong các hệ thống tiêu chuẩn kỹ thuật, van 1 inch, DN25 và phi 34 mm là các cách gọi tương đương nhau về kích thước đường ống.

Nên chọn 1 inch non return valve dạng ren hay mặt bích?

Với kích thước 1 inch, van kết nối ren là lựa chọn phổ biến nhất nhờ sự nhỏ gọn, thi công nhanh và giá thành rẻ. Bạn chỉ nên dùng van mặt bích khi hệ thống yêu cầu áp lực cao, rung lắc lớn hoặc quy chuẩn công nghiệp bắt buộc.

Van inox hay van đồng tốt hơn?

Van inox tốt hơn về khả năng chống ăn mòn, chịu nhiệt và độ bền hóa chất. Tuy nhiên, nếu chỉ sử dụng cho hệ thống nước sạch hoặc khí nén sinh hoạt thông thường, van đồng là sự lựa chọn tối ưu chi phí hơn rất nhiều.

Van một chiều 1 inch dùng cho hệ thống khí nén được không?

Hoàn toàn được. Dòng van một chiều lò xo bằng đồng hoặc inox 1 inch là giải pháp tiêu chuẩn được ứng dụng phổ biến trên các tuyến ống xả của máy nén khí.

Tuổi thọ của van một chiều 1 inch là bao lâu?

Nếu lựa chọn đúng vật liệu, áp suất và lắp đặt chuẩn kỹ thuật, van một chiều 1 inch có thể vận hành ổn định từ 5 đến 10 năm mà không cần thay thế.

Kết Luận Và Đăng Ký Tư Vấn Kỹ Thuật

Sản phẩm 1 inch non return valve (van một chiều 1 inch / DN25) đóng vai trò lá chắn an toàn không thể thiếu giúp ngăn chặn hiện tượng dòng chảy ngược, bảo vệ hệ thống máy bơm và duy trì sự vận hành ổn định cho toàn bộ hạ tầng đường ống. Lựa chọn đúng chủng loại van, vật liệu chế tạo và tuân thủ quy trình lắp đặt chuẩn sẽ giúp doanh nghiệp tiết kiệm đáng kể chi phí bảo trì và phòng ngừa các sự cố thủy lực đáng tiếc.

Liên hệ ngay với chúng tôi hôm nay để được tư vấn chuyên sâu, nhận catalogue kỹ thuật chi tiết và báo giá các dòng van một chiều 1 inch chính hãng với mức chiết khấu hấp dẫn nhất đối với 1 inch non return valve.
