Cẩm Nang Toàn Diện Về Van Điện Từ Áp Suất Cao: Giải Pháp Tự Động Hóa Hệ Thống Khắt Khe

Khi nào nên sử dụng van điện từ áp suất cao?

Trong các hệ thống đường ống công nghiệp và dân dụng hiện đại, việc đóng mở dòng chảy bằng tay không phải lúc nào cũng mang lại sự thuận tiện hay đáp ứng kịp thời yêu cầu vận hành. Khi hệ thống của bạn đối mặt với các điều kiện khắc nghiệt như áp suất đường ống lớn, yêu cầu đóng mở chớp nhoáng, cần điều khiển từ xa, tích hợp tự động hóa hoặc kiểm soát liên tục dòng môi chất, van điện từ áp suất cao trở thành một giải pháp công nghệ không thể thiếu.

Tuy nhiên, cần phải khẳng định rằng không phải bất kỳ dòng van điện từ thông thường nào cũng có khả năng chịu đựng được áp lực lớn. Nếu lựa chọn sai lầm, hệ thống sẽ ngay lập tức đối mặt với những hậu quả nghiêm trọng: van không thể đóng kín, cuộn coil quá nhiệt cháy cuộn dây, rò rỉ môi chất độc hại, phá hủy bề mặt làm kín (seat), van hoàn toàn không mở được hoặc làm suy giảm nghiêm trọng tuổi thọ thiết bị.

Do đó, van điện từ áp suất cao cần phải được quy hoạch và lựa chọn dựa trên thông số áp suất, đặc tính môi chất, nhiệt độ, lưu lượng, vật liệu cấu thành và điện áp điều khiển — tuyệt đối không chỉ dựa vào kích thước hay đường kính ren của van.

Kiến thức nền

Van điện từ áp suất cao là gì?

Van điện từ áp suất cao là loại van tự động sử dụng lực điện từ từ cuộn coil để điều khiển chu trình đóng/mở dòng môi chất trong các hệ thống vận hành có áp lực làm việc lớn tuân theo giới hạn thiết kế của từng model sản phẩm. Khi được cấp nguồn điện hoặc ngắt điện theo thiết kế, lực từ trường sẽ tác động trực tiếp lên cơ cấu chuyển động bên trong để thay đổi trạng thái dòng chảy.

Cần phải nhấn mạnh một nguyên tắc kỹ thuật quan trọng: cụm từ "áp suất cao" không phải là một con số cố định dùng chung cho mọi thiết bị trên thị trường. Một model cụ thể sẽ chỉ phù hợp với một khoảng áp suất giới hạn nhất định, trong khi các dòng chuyên dụng khác có thể chịu đựng mức áp lực lớn hơn. Vì vậy, khi đọc catalogue, kỹ sư vận hành phải phân biệt rõ ràng các thông số:

• Maximum working pressure (Áp suất làm việc tối đa)

• Differential pressure (Chênh lệch áp suất)

• Pressure rating (Định mức chịu áp)

• Test pressure (Áp suất thử nghiệm)

• Temperature rating (Giới hạn nhiệt độ)

Cấu tạo của van điện từ áp suất

Về mặt cấu trúc cơ khí, thiết bị này được cấu thành từ 7 bộ phận cốt lõi:

1. Valve body (Thân van): Bộ khung chịu lực tiếp xúc trực tiếp với lưu chất, thường chế tạo từ đồng thau (brass), thép không gỉ (stainless steel), thép carbon (carbon steel) hoặc các hợp kim chuyên dụng.

2. Solenoid coil (Cuộn coil điện từ): Linh kiện nhận tín hiệu điện năng và sản sinh ra từ trường để điều khiển van.

3. Plunger / Armature (Lõi từ): Khối kim loại chuyển động tịnh tiến dưới tác động của lực từ trường.

4. Valve seat (Đế van): Bề mặt tiếp xúc chính đảm bảo khả năng niêm phong đóng kín tuyệt đối.

5. Seal / diaphragm / piston (Gioăng / màng van / piston): Tùy thuộc vào thiết kế kỹ thuật của từng dòng sản phẩm.

6. Spring (Lò xo hồi vị): Đưa van về trạng thái mặc định ban đầu ở một số cấu trúc nhất định.

7. Inlet / Outlet (Cổng vào / Cổng ra): Đường dẫn môi chất đi qua van.

Cấu trúc chi tiết của van điện từ áp suất sẽ có sự khác biệt lớn tùy thuộc vào việc ứng dụng công nghệ direct-acting (tác động trực tiếp), pilot-operated (gián tiếp qua màng/piston) hay các thiết kế piston chuyên dụng.

Nguyên lý hoạt động

Nguyên lý hoạt động của van điện từ áp suất cao

• Khi van ở trạng thái thường đóng (Normally Closed - NC):

  • Không cấp điện: Cuộn coil không sinh ra từ trường, lò xo kết hợp với áp lực môi chất ép chặt lõi từ vào đế van. $\rightarrow$ Cơ cấu van giữ nguyên trạng thái đóng hoàn toàn, chặn đứng dòng chảy.

  • Khi cấp điện: Cuộn coil tạo ra từ trường hút lõi từ dịch chuyển lên trên, thắng lực lò xo. $\rightarrow$ Van mở ra, cho phép lưu chất thông suốt đi qua [chèn link: tìm hiểu chi tiết nguyên lý van điện từ NC và NO].

• Khi van ở trạng thái thường mở (Normally Open - NO): Vận hành theo chiều ngược lại (mở khi không cấp điện và đóng khi được cấp nguồn).

Lưu ý chuyên môn: Các ký hiệu NC và NO không biểu thị cho mức áp suất, mà chỉ mô tả trạng thái mặc định của van khi cuộn coil hoàn toàn không được cấp nguồn điện.

Direct Acting và Pilot Operated khác nhau thế nào?

Việc phân định rõ hai cơ chế này mang lại giá trị thương mại và kỹ thuật cực lớn cho hệ thống:

• Direct Acting Solenoid Valve (Tác động trực tiếp): Cuộn coil tác động trực tiếp cơ học lên lõi van để đóng mở.

  • Ưu điểm: Có thể hoạt động hoàn hảo ngay cả trong điều kiện chênh áp bằng không (0 bar) tùy thiết kế, cấu trúc gọn gàng.

  • Hạn chế: Kích thước van và lưu lượng dòng chảy thường bị giới hạn ở mức nhỏ để đảm bảo lực từ của coil đủ sức thắng áp lực.

• Pilot Operated Solenoid Valve (Gián tiếp qua van phụ / màng trợ lực): Sử dụng chính chênh áp (differential pressure) của dòng môi chất để hỗ trợ quá trình đóng mở diện tích lớn.

  • Ưu điểm: Đáp ứng lưu lượng dòng chảy cực lớn, chuyên dùng tối ưu cho các hệ thống công nghiệp áp suất cao.

  • Nhược điểm: Bắt buộc hệ thống phải duy trì một mức minimum differential pressure (chênh áp tối thiểu) theo đúng thông số nhà sản xuất quy định thì van mới hoạt động được.

Insight quan trọng: Đừng bao giờ mặc định rằng pilot operated luôn tốt hơn direct acting. Việc lựa chọn bắt buộc phải căn cứ vào áp suất thực tế, chênh áp, lưu lượng dòng chảy và đặc thù ứng dụng của dự án.

Phân loại

Các loại van điện từ áp suất cao phổ biến

• Phân loại theo trạng thái: Dòng Thường đóng (NC) và Thường mở (NO).

• Phân loại theo nguyên lý vận hành: Tác động trực tiếp (Direct acting), bán trực tiếp (Semi-direct acting) và gián tiếp (Pilot operated).

• Phân loại theo môi chất sử dụng: Van điện từ nước áp suất cao, van khí nén áp suất cao, van chuyên dụng cho dầu, hơi nóng (steam) hoặc hóa chất (tùy thuộc vào vật liệu thân và gioăng).

• Phân loại theo vật liệu: Đồng thau (brass), inox (stainless steel), thép hợp kim.

• Phân loại theo kiểu kết nối: Kết nối ren trong/ngoài tiêu chuẩn hoặc mặt bích công nghiệp chịu lực lớn.

Thông số kỹ thuật

Các thông số quan trọng khi chọn van điện từ áp suất

Để đảm bảo hiệu suất vận hành hoàn hảo, kỹ sư cần kiểm soát chặt chẽ 9 thông số kỹ thuật cốt lõi:

1. Maximum Working Pressure: Áp suất làm việc tối đa — thông số quan trọng hàng đầu. Định mức thiết kế không đồng nghĩa với việc áp suất thực tế được phép dao động chạm ngưỡng liên tục mà không có phương án dự phòng.

2. Differential Pressure: Độ chênh lệch áp suất giữa đầu vào và đầu ra (đặc biệt quyết định sự sống còn của dòng van pilot-operated).

3. Port Size / DN: Kích thước cổng kết nối (ví dụ: DN15, DN20, DN25, DN50...).

4. Flow Rate / Kv / Cv: Đại lượng đặc trưng đánh giá khả năng đáp ứng lưu lượng dòng chảy qua thân van.

5. Temperature: Yếu tố nhiệt độ cần xét tổng hòa gồm nhiệt độ môi chất (fluid temperature), nhiệt độ môi trường lắp đặt (ambient temperature) và nhiệt độ sinh ra tại cuộn coil (coil temperature).

6. Voltage (Điện áp): Các chuẩn thông dụng gồm 12V DC, 24V DC, 24V AC, 110V AC, 220V AC. Tuyệt đối không cấp sai nguồn điện cho coil để tránh cháy nổ.

7. Body Material: Vật liệu thân van tương thích tuyệt đối với hóa tính của lưu chất.

8. Seal Material: Vật liệu gioăng làm kín (như NBR, EPDM, Viton/FKM) quyết định độ bền và khả năng chịu nhiệt độ, hóa chất.

9. Connection Type: Kiểu kết nối ren hay mặt bích.

Áp suất

Van điện từ áp suất chịu được bao nhiêu bar?

Một trong những thắc mắc phổ biến nhất của khách hàng là thiết bị có thể chịu đựng mức áp lực tối đa bao nhiêu bar? Câu trả lời kỹ thuật chuẩn xác là không có một con số cố định chung áp dụng cho tất cả các loại van trên thị trường.

Khả năng chịu áp lực của van điện từ áp suất phụ thuộc hoàn toàn vào thiết kế hình học, vật liệu chế tạo thân, kích thước DN, cơ cấu đóng mở và tiêu chuẩn kỹ thuật riêng của từng model. Do đó, việc tra cứu trực tiếp thông số maximum working pressure trong datasheet chính hãng là yêu cầu bắt buộc trước khi mua hàng.

Bảng tra cứu thuật ngữ áp suất tiêu chuẩn phục vụ thiết kế:

So sánh

Van điện từ áp suất và van điện từ thường khác nhau thế nào?

Điểm nhấn chuyên môn: Không thể nhận diện một thiết bị là van điện từ áp suất chỉ qua vẻ bề ngoài hay kích thước lớn nhỏ. Việc kiểm tra thông số datasheet chính hãng là cách duy nhất đảm bảo an toàn kỹ thuật.

Van điện từ áp suất vs van bi điều khiển điện

• Solenoid Valve (Van điện từ):

  • Ưu điểm: Tốc độ đóng mở cực nhanh (tính bằng mili-giây), điều khiển hoàn toàn bằng tín hiệu điện, thiết kế nhỏ gọn, tối ưu cho việc tự động hóa ngắt mở liên tục.

• Motorized Ball Valve (Van bi điều khiển điện bằng động cơ mô-tơ):

  • Ưu điểm: Phù hợp tuyệt vời cho các đường ống có đường kính lớn (DN lớn), cơ cấu van bi cơ học vững chắc, có khả năng điều tiết lưu lượng theo góc mở tùy thuộc vào loại bộ truyền động (actuator) đi kèm.

Lời khuyên lựa chọn: Nếu hệ thống yêu cầu đóng/mở ON/OFF cực nhanh, kích thước gọn nhẹ và tín hiệu điện tức thời, hãy chọn van điện từ áp suất . Nếu cần đường kính ống lớn hoặc các đặc tính điều tiết góc mở phức tạp, hãy cân nhắc sử dụng van bi điều khiển điện.

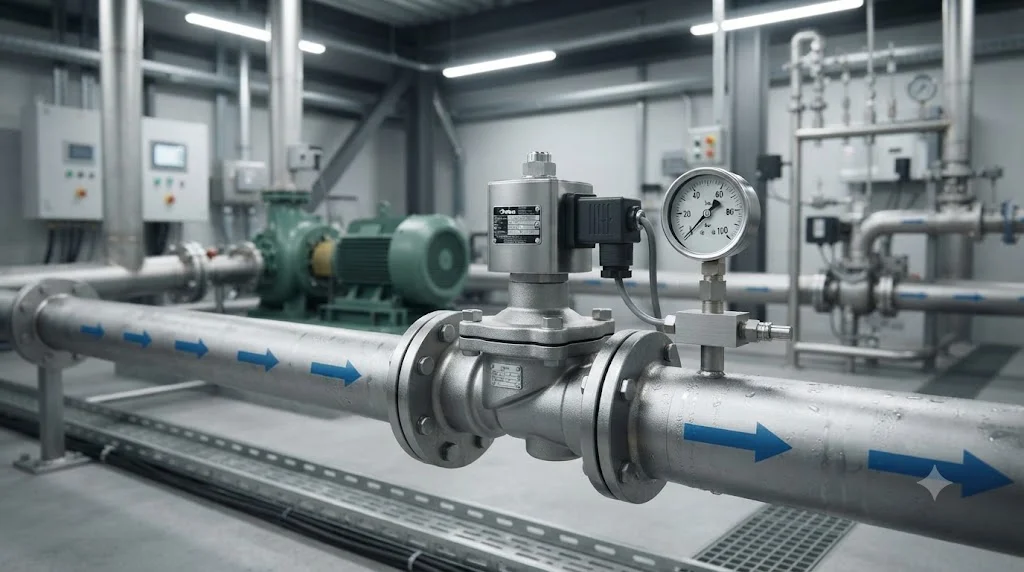

Ứng dụng thực tế

Van điện từ áp suất được sử dụng ở đâu?

• Hệ thống cấp nước áp suất cao: Kiểm soát lưu lượng tự động cho các cụm bơm công nghiệp và trạm tăng áp tòa nhà cao tầng.

• Hệ thống khí nén công nghiệp: Điều phối luồng khí áp lực cao theo tín hiệu lập trình sẵn.

• Hệ thống trạm bơm và thủy lực: Đóng mở dòng chảy tại các tuyến ống áp lực lớn.

• Hệ thống dẫn dầu và nhiên liệu: Chỉ triển khai khi vật liệu thân van và gioăng làm kín tương thích tuyệt đối với đặc tính dầu mỏ.

• Hệ thống hơi nóng (Steam): Bắt buộc phải chọn các model chuyên dụng có khả năng chịu nhiệt độ và áp suất cao.

• Hệ thống máy móc tự động hóa công nghiệp: Tích hợp trực tiếp vào các dây chuyền sản xuất khắt khe.

7 sai lầm thường gặp khi chọn và lắp van điện từ áp suất

1. Chỉ nhìn vào kích thước ren (DN): Mặc định rằng mọi van cổng DN15 đều có cùng khả năng chịu áp như nhau.

2. Bỏ qua thông số Maximum Working Pressure: Lắp van có định mức chịu áp thấp hơn áp suất thực tế hoạt động của đường ống.

3. Nhầm lẫn giữa Working Pressure và Test Pressure: Hiểu sai áp suất thử nghiệm thành áp suất vận hành liên tục cho phép.

4. Không kiểm tra Differential Pressure: Đặc biệt nguy hiểm với dòng van gián tiếp (pilot-operated) khiến van không thể mở được.

5. Chọn sai điện áp cuộn coil (Coil voltage): Cấp nhầm nguồn 220VAC cho hệ thống yêu cầu 24VDC gây cháy nổ lập tức.

6. Bỏ qua yếu tố nhiệt độ: Đặc biệt sai lầm khi sử dụng van nước lạnh thông thường đem lắp cho hệ thống hơi nóng hoặc nước nhiệt độ cao.

7. Chọn sai vật liệu gioăng làm kín (Seal material): Môi chất hóa học hoặc nhiệt độ cao làm gioăng bị trương nở, lão hóa nhanh chóng và mất hoàn toàn độ kín khít.

Hướng dẫn / Checklist

Checklist chọn van điện từ áp suất

Trước khi quyết định đặt mua thiết bị, hãy kiểm tra kỹ lưỡng danh mục thông số:

•  Đặc tính môi chất vận chuyển là gì?

•  Áp suất làm việc thực tế của hệ thống là bao nhiêu bar?

•  Giới hạn áp suất tối đa (Maximum pressure)?

•  Độ chênh lệch áp suất (Differential pressure) qua van?

•  Lưu lượng dòng chảy yêu cầu?

•  Kích thước danh nghĩa DN / Port size?

•  Nhiệt độ vận hành của môi chất?

•  Yêu cầu trạng thái Thường đóng (NC) hay Thường mở (NO)?

•  Lựa chọn cơ cấu Tác động trực tiếp hay Gián tiếp qua pilot?

•  Điện áp điều khiển cuộn coil (Voltage)?

•  Vật liệu cấu thành thân van (Body material)?

•  Vật liệu gioăng làm kín (Seal material)?

•  Kiểu kết nối đường ống (Ren hay mặt bích)?

•  Tần suất đóng mở chu kỳ hoạt động?

•  Điều kiện môi trường lắp đặt thực tế?

Cách lắp van điện từ áp suất đúng cách

Quy trình thi công chuẩn kỹ thuật:

• Xác định chiều di chuyển của dòng môi chất trên đường ống.

• Quan sát kỹ mũi tên chỉ hướng dòng chảy khắc nổi trên thân van.

• Vệ sinh thật sạch đường ống trước khi lắp, loại bỏ toàn bộ mạt kim loại và rác thô.

• Lắp đặt đúng kích thước kết nối kỹ thuật chuẩn.

• Tuyệt đối không để cặn bẩn lọt kẹt vào khu vực đế van (seat).

• Kiểm tra chính xác điện áp định mức của cuộn coil trước khi cấp nguồn.

• Không để cuộn coil hoạt động vượt quá giới hạn nhiệt độ cho phép của nhà sản xuất.

• Kiểm tra áp suất hệ thống tổng thể trước khi vận hành thử.

• Kiểm tra kỹ lưỡng độ kín khít chống rò rỉ.

• Vận hành kiểm chứng đóng mở qua nhiều chu kỳ liên tục trước khi đưa vào khai thác chính thức.

FAQ về van điện từ áp suất cao

Van điện từ áp suất cao là gì?

Đây là dòng van điện từ được thiết kế chuyên biệt với cấu trúc vật liệu và cơ cấu chịu lực tốt, giúp đóng mở dòng môi chất trong các hệ thống có áp lực làm việc cao theo giới hạn của từng model.

Van điện từ áp suất chịu được bao nhiêu bar?

Không có một con số chung cố định. Khả năng chịu áp phụ thuộc hoàn toàn vào thông số maximum working pressure của từng model cụ thể được ghi trong catalogue nhà sản xuất.

Van điện từ áp suất có dùng cho nước nóng được không?

Có thể, miễn là model sản phẩm đó được nhà sản xuất chứng nhận và quy định phù hợp với dải nhiệt độ và áp suất thực tế của nước nóng.

Nên chọn van điện từ trạng thái NC hay NO?

Loại NC (thường đóng) sẽ tự động đóng khi mất điện; loại NO (thường mở) sẽ mở khi mất điện. Việc lựa chọn phụ thuộc hoàn toàn vào yêu cầu trạng thái an toàn mong muốn của hệ thống.

Van điện từ áp suất có dùng cho khí nén và dầu không?

Hoàn toàn có thể, với điều kiện model đó có vật liệu thân van và gioăng làm kín tương thích hóa học hoàn toàn với loại môi chất khí hoặc dầu đó.

Chọn đúng van điện từ áp suất cao cho hệ thống

Tóm lại, van điện từ áp suất cao là thiết bị tự động hóa cốt lõi giúp kiểm soát dòng chảy hiệu quả trong các điều kiện vận hành khắt khe. Không có bất kỳ một dòng van duy nhất nào có thể phù hợp hoàn hảo cho mọi hệ thống. Việc lựa chọn đòi hỏi sự chuẩn xác tuyệt đối trong việc cân đối áp suất, chênh áp, nhiệt độ, lưu lượng, vật liệu và điện áp điều khiển. Đặc biệt, đối với các dòng van gián tiếp (pilot-operated), thông số chênh áp đóng vai trò quyết định; trong khi với nước nóng, hơi hay hóa chất, chất lượng vật liệu gioăng làm kín cần phải được kiểm tra cực kỳ kỹ lưỡng.
