Van Điện Từ Hơi: Giải Pháp Tối Ưu Cho Hệ Thống Hơi Nóng Công Nghiệp

Trong các hệ thống nhiệt năng hiện đại, việc kiểm soát dòng lưu chất không còn đơn thuần là thao tác cơ học. Để đảm bảo hiệu suất và an toàn, van điện từ hơi (Steam Solenoid Valve) đã trở thành một thành phần không thể thiếu. Đây là thiết bị đóng cắt tự động, giúp tối ưu hóa quy trình vận hành từ nồi hơi, hệ thống sấy đến các dây chuyền thực phẩm công nghiệp.

Vì Sao Hệ Thống Hơi Cần Van Điện Từ?

Trong thực tế vận hành, các nhà máy thường đối mặt với bài toán: Làm thế nào để đóng/mở hơi tự động một cách chính xác mà không cần sự can thiệp thủ công liên tục? Việc sử dụng van tay không chỉ gây chậm trễ trong phản hồi mà còn tiềm ẩn rủi ro về an toàn khi tiếp xúc trực tiếp với hệ thống hơi nóng.

Van hơi tự động ra đời để giải quyết triệt để các vấn đề:

• Điều khiển từ xa: Thay thế hoàn toàn thao tác thủ công, cho phép tích hợp vào tủ điện điều khiển trung tâm hoặc PLC.

• Tốc độ phản hồi cực nhanh: Trong các hệ thống cần đóng ngắt tức thì để bảo vệ thiết bị hoặc duy trì nhiệt độ chính xác, van điện từ là lựa chọn số một.

• Vấn đề rò rỉ và quá nhiệt: Các loại van thông thường thường không chịu được nhiệt độ cao, dẫn đến tình trạng chảy gioăng, rò rỉ hơi gây thất thoát năng lượng nghiêm trọng và làm cháy cuộn coil điện nếu chọn sai chủng loại.

Việc ứng dụng van điện từ hơi đúng cách chính là bước đi quan trọng trong lộ trình tự động hóa, giúp doanh nghiệp tiết kiệm chi phí vận hành và đảm bảo an toàn tuyệt đối cho công nhân.

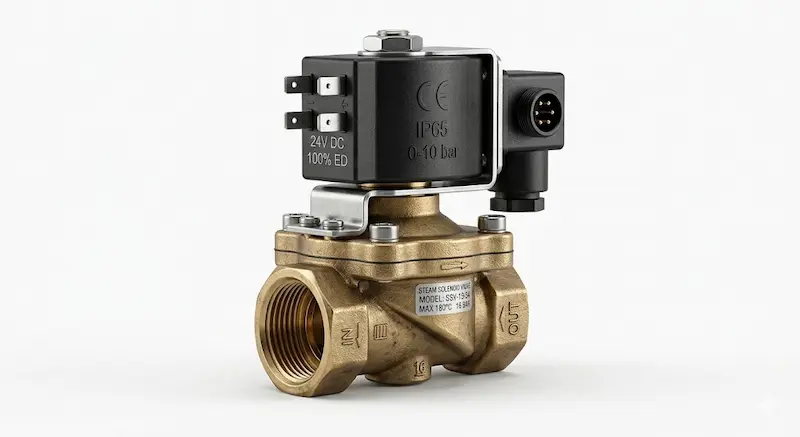

Van Điện Từ Hơi Là Gì?

Van điện từ hơi là một thiết bị cơ điện chuyên dụng, sử dụng năng lượng điện từ để kiểm soát dòng chảy của hơi nóng hoặc hơi nước áp suất cao. Khác với các dòng van dùng cho nước lạnh hoặc khí nén thông thường, van hơi được thiết kế đặc biệt để chịu đựng sự khắc nghiệt của nhiệt độ (thường từ $150^{\circ}C$ đến $185^{\circ}C$ hoặc cao hơn).

Cấu tạo chi tiết của thiết bị:

1. Thân van: Thường làm từ đồng, inox hoặc gang – những vật liệu có khả năng chịu áp suất và chống ăn mòn tốt.

2. Coil điện từ (Cuộn hút): Bộ phận chuyển hóa điện năng thành từ năng. Với van hơi, coil thường được đúc kín hoặc có lớp cách nhiệt cao cấp.

3. Piston/Màng van: Bộ phận trực tiếp đóng/ngắt dòng hơi.

4. Gioăng làm kín: Đây là linh hồn của van hơi, thường sử dụng vật liệu PTFE (Teflon) có khả năng chịu nhiệt cực tốt.

Phân biệt quan trọng: Điểm khác biệt lớn nhất giữa van điện từ hơi và van nước nằm ở vật liệu gioăng và thiết kế cuộn coil. Van nước thường dùng gioăng EPDM hoặc NBR (chịu nhiệt kém), nếu lắp cho hệ thống hơi, gioăng sẽ bị biến dạng chỉ sau vài giờ sử dụng, gây kẹt van hoặc rò rỉ.

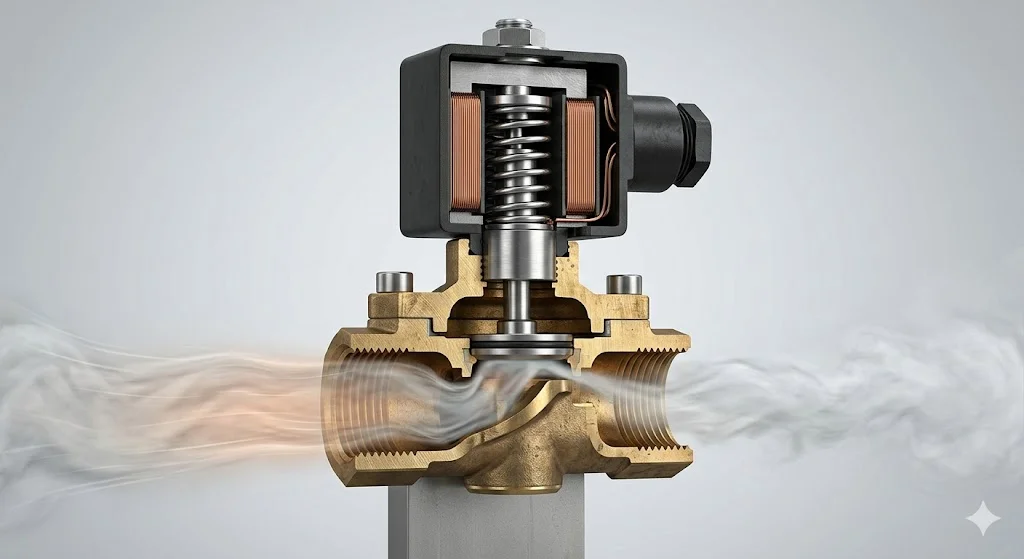

Nguyên Lý Hoạt Động Của Van Điện Từ Hơi

Về cơ bản, van điện từ hơi hoạt động dựa trên nguyên lý cảm ứng điện từ. Thiết bị có hai trạng thái cơ bản là Thường đóng (NC) và Thường mở (NO).

• Khi cấp điện: Dòng điện đi qua cuộn coil tạo ra một từ trường đủ mạnh. Lực từ này hút piston (hoặc trục van) đi lên, thắng được lực nén của lò xo, mở ra cửa van cho phép hơi nóng đi qua.

• Khi ngắt điện: Từ trường mất đi, lực lò xo ngay lập tức đẩy piston trở về vị trí ban đầu, chặn đứng dòng hơi.

Tại sao van hơi cần thiết kế chuyên sâu?

Nhiệt độ cao từ hơi nước có xu hướng truyền nhiệt ngược từ thân van lên cuộn coil. Nếu không có thiết kế tản nhiệt hoặc sử dụng vật liệu cách nhiệt lớp H, cuộn coil sẽ rất dễ bị om dây và cháy. Hơn nữa, sự giãn nở nhiệt của các chi tiết kim loại bên trong yêu cầu độ chính xác cơ khí cực cao để tránh hiện tượng kẹt piston khi van đang ở nhiệt độ cao. Việc sử dụng gioăng PTFE (Teflon) là bắt buộc vì nó không bị mềm hóa hay biến dạng dưới tác động của hơi quá nhiệt.

Phân Loại Van Điện Từ Hơi Phổ Biến

Để chọn được loại van phù hợp, người kỹ thuật cần nắm rõ các cách phân loại dựa trên điều kiện làm việc thực tế:

Theo vật liệu cấu tạo

• Van điện từ bằng đồng: Phổ biến nhất cho các đường ống nhỏ (DN15 - DN50), chịu nhiệt tốt, giá thành hợp lý.

• Van điện từ Inox (304/316): Dùng trong môi trường có tính ăn mòn hoặc yêu cầu vệ sinh cao như thực phẩm, dược phẩm.

• Van điện từ bằng gang: Thường dùng cho các kích cỡ đường ống lớn, kết nối mặt bích.

Theo điện áp và kết nối

• Điện áp: 220V AC (phổ biến nhất vì sẵn nguồn lưới), 24V DC (an toàn cho người vận hành), 380V AC (dùng trong các hệ thống đặc thù).

• Kết nối: Nối ren (nhanh chóng, cho ống nhỏ) và Nối bích (chắc chắn, chịu áp lực cao cho ống lớn).

Insight cho người mua: Nếu hệ thống của bạn hoạt động liên tục trong môi trường ẩm ướt hoặc có tính acid nhẹ, hãy ưu tiên van inox và coil đúc để kéo dài tuổi thọ thiết bị gấp 2-3 lần so với van đồng thông thường.

Các Thông Số Quan Trọng Khi Chọn Van Điện Từ

Việc chọn sai thông số không chỉ gây lãng phí mà còn tiềm ẩn nguy cơ nổ vỡ đường ống hoặc cháy nổ hệ thống điện.

Tại sao nhiệt độ lại quan trọng hơn áp suất trong hệ thống hơi?

Bởi vì hơi nước ở áp suất cao luôn đi kèm nhiệt độ cao tương ứng. Nhiệt độ là tác nhân chính gây lão hóa gioăng làm kín và làm giảm từ tính của cuộn coil. Nếu bạn dùng một chiếc van chịu được áp 10 bar nhưng chỉ chịu nhiệt $80^{\circ}C$ cho hệ thống hơi, van sẽ hỏng ngay lập tức dù áp suất hệ thống chỉ là 2 bar.

So Sánh Van Điện Từ Và Van Điều Khiển Khí Nén

Nhiều nhà máy phân vân giữa việc dùng van điện từ hay van điều khiển bằng khí nén (van xiên/van cầu khí nén).

• Van điện từ: Ưu điểm là nhỏ gọn, giá thành thấp, lắp đặt đơn giản chỉ cần kéo dây điện. Phù hợp cho các đường ống nhỏ và trung bình, tần suất đóng mở vừa phải.

• Van điều khiển khí nén: Độ bền cực cao, chịu được nhiệt độ khắc nghiệt hơn và có thể hoạt động liên tục 24/7 mà không lo cháy nổ điện. Tuy nhiên, chi phí đầu tư cao và cần hệ thống máy nén khí đi kèm.

Lời khuyên: Nên dùng van điện từ cho các ứng dụng đơn lẻ, không gian hẹp. Nâng cấp sang van khí nén khi hệ thống có quy mô lớn và yêu cầu độ tin cậy tuyệt đối trong môi trường dễ cháy nổ.

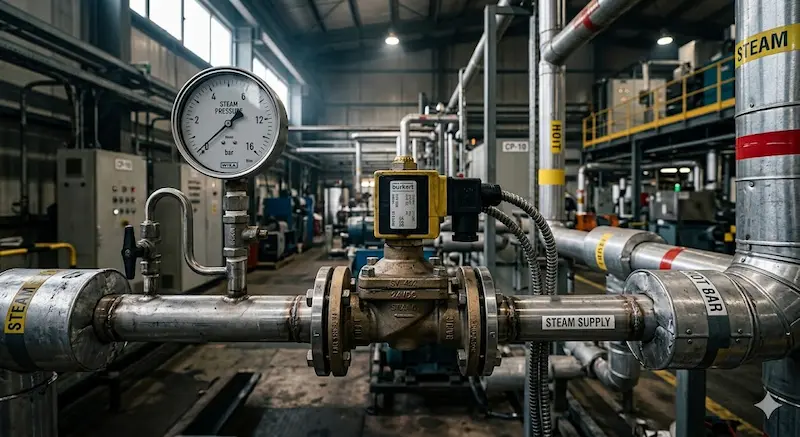

Ứng Dụng Van Điện Từ Trong Công Nghiệp

Thiết bị này có mặt trong hầu hết các quy trình sản xuất có sử dụng nhiệt năng:

1. Hệ thống lò hơi (Boiler): Kiểm soát việc cấp hơi cho các nhánh sản xuất.

2. Ngành dệt may, giặt là: Tự động hóa quá trình cấp hơi cho bàn là, máy ép nhiệt và buồng sấy vải.

3. Công nghiệp thực phẩm: Tiệt trùng bao bì, gia nhiệt cho các nồi nấu thực phẩm, đồ uống.

4. Hệ thống HVAC: Điều khiển hơi nóng trong các hệ thống sưởi trung tâm tòa nhà hoặc nhà xưởng.

Case thực tế: Tại một nhà máy sấy gỗ, việc thay thế van tay bằng van điện từ kết hợp với cảm biến nhiệt độ đã giúp giảm 15% lượng hơi tiêu thụ và đảm bảo chất lượng gỗ đồng đều, không bị nứt vỡ do quá nhiệt.

Những Sai Lầm Thường Gặp Khi Sử Dụng Van Điện Từ

1. Dùng van nước cho hơi nóng: Đây là sai lầm phổ biến nhất khiến van hỏng chỉ sau vài lần đóng mở.

2. Lắp ngược chiều dòng chảy: Trên thân van luôn có mũi tên chỉ hướng dòng chảy. Lắp ngược sẽ khiến van không thể đóng kín hoặc bị rung giật mạnh.

3. Không lắp lọc y trước van: Hơi nóng thường kéo theo cáu cặn từ lò hơi. Những mảng bám này sẽ kẹt vào màng van, gây tình trạng van đóng không kín hoặc bị kẹt cứng.

4. Để coil hoạt động liên tục quá lâu: Hầu hết các loại van điện từ NC (thường đóng) không được thiết kế để ngâm điện 24/24. Nếu cần mở trong thời gian quá dài, hãy chuyển sang dùng loại van điện từ thường mở (NO).

Hướng Dẫn Chọn Và Lắp Đặt Van Điện Từ Hơi Chuẩn Kỹ Thuật

Checklist chọn van:

• Bước 1: Xác định nhiệt độ thực tế ($180^{\circ}C$ hay cao hơn?) và áp suất làm việc (thường là 8-10 bar).

• Bước 2: Chọn vật liệu: Thân đồng cho ứng dụng thông thường, Inox cho môi trường sạch/hóa chất.

• Bước 3: Chọn điện áp: 220V dễ lắp đặt, 24V nếu cần độ an toàn cao.

Lưu ý khi lắp đặt:

• Luôn lắp van theo phương thẳng đứng (cuộn coil hướng lên trên) để thoát nhiệt tốt nhất và tránh đọng nước.

• Lắp đặt Y-strainer (lọc chữ Y) phía trước để bảo vệ van khỏi tạp chất.

• Sử dụng băng tan chịu nhiệt hoặc keo chuyên dụng để làm kín các mối nối ren.

Câu Hỏi Thường Gặp (FAQ)

1. Van điện từ chịu được nhiệt độ bao nhiêu?

Đa số các dòng van hơi tiêu chuẩn chịu được nhiệt độ từ $150^{\circ}C$ đến $185^{\circ}C$. Một số dòng cao cấp dùng cho hơi quá nhiệt có thể chịu đến $250^{\circ}C$.

2. Tại sao cuộn coil của tôi hay bị cháy?

Nguyên nhân chủ yếu do: Chọn sai điện áp, van hoạt động quá tải (ngâm điện quá lâu), hoặc do nhiệt độ từ thân van truyền lên quá cao mà không có biện pháp tản nhiệt.

3. Van điện từ hơi có dùng cho nước được không?

Được, nhưng lãng phí. Ngược lại, van nước tuyệt đối không dùng được cho hơi.

4. Bao lâu nên bảo trì van một lần?

Tùy vào chất lượng hơi, nhưng định kỳ 6-12 tháng nên tháo van để vệ sinh piston và kiểm tra độ đàn hồi của gioăng Teflon.

Kết Luận

Van điện từ là giải pháp then chốt để tự động hóa hệ thống nhiệt, giúp tối ưu hiệu suất và giảm thiểu rủi ro vận hành. Tuy nhiên, sự khác biệt giữa một hệ thống chạy ổn định và một hệ thống hay hỏng hóc nằm ở việc chọn đúng thông số kỹ thuật ngay từ đầu. Hãy luôn ưu tiên các sản phẩm có nguồn gốc rõ ràng và phù hợp với đặc thù nhiệt độ của hệ thống bạn đang vận hành.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về Van điện từ hơi!
