Chi Tiết Mặt Bích: Cấu Tạo, Tiêu Chuẩn Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong bất kỳ hệ thống cơ điện, cấp thoát nước hay đường ống công nghiệp nào, mối liên kết giữa các đoạn ống, van và thiết bị đóng vai trò vô cùng sống còn. Một sự cố rò rỉ áp suất hay xói mòn tại khớp nối không chỉ gây thất thoát lưu chất mà còn tiềm ẩn nguy cơ cháy nổ, làm gián đoạn toàn bộ dây chuyền sản xuất. Để đảm bảo độ kín khít tuyệt đối và linh hoạt khi tháo lắp bảo trì, việc thấu hiểu từng chi tiết mặt bích chính là chìa khóa kỹ thuật quan trọng hàng đầu cho các chủ đầu tư và kỹ sư công trình.

Chi Tiết Mặt Bích Là Gì?

Chi tiết mặt bích là tập hợp các bộ phận cấu thành nên một mối nối mặt bích trong hệ thống đường ống, bao gồm thân mặt bích, bu lông, đai ốc, gioăng làm kín và các bề mặt tiếp xúc, giúp kết nối đường ống, van và thiết bị một cách chắc chắn, kín khít và thuận tiện cho việc bảo trì.

Khái Niệm Và Vai Trò Cơ Bản

Một mối nối hoàn chỉnh không đơn thuần chỉ là một khối kim loại hình tròn có lỗ. Khái niệm chi tiết mặt bích bao hàm cả hệ thống kết nối phụ trợ đi kèm. Vai trò cốt lõi của mối nối này là liên kết hai thành phần cơ khí lại với nhau, phân bổ đều lực siết để tạo độ kín chống rò rỉ chất lỏng hoặc khí dưới áp lực cao.

So với phương pháp hàn trực tiếp cố định, việc sử dụng khớp nối mặt bích cho phép kỹ thuật viên dễ dàng tháo rời từng đoạn ống, thay thế van hoặc vệ sinh thiết bị định kỳ mà không cần cắt gọt đường ống.

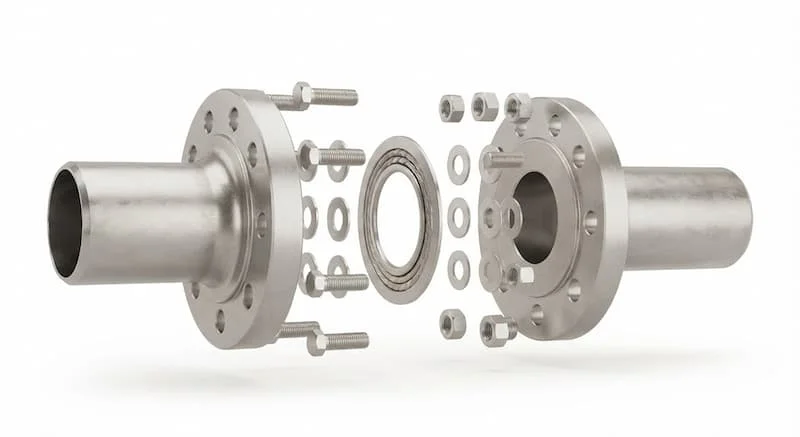

Cấu Tạo Chi Tiết Của Mặt Bích

Sự an toàn của toàn bộ cụm kết nối phụ thuộc vào sự đồng bộ của từng bộ phận cấu thành:

• Thân mặt bích (Flange Body): Khối kim loại hoặc nhựa đúc hình đĩa, chịu lực cơ học chính và định hình kiểu kết nối với đường ống.

• Lỗ bu lông (Bolt Holes): Các lỗ được khoan chính xác trên vành mặt bích theo chu vi đường tròn tâm lỗ (PCD) để xỏ bu lông liên kết.

• Mặt làm kín (Flange Face): Bề mặt tiếp xúc trực tiếp với gioăng. Phổ biến nhất là dạng mặt phẳng FF (Flat Face), mặt nâng RF (Raised Face) và mặt rãnh RTJ (Ring Type Joint).

• Vòng định tâm: Phần gờ nổi hoặc rãnh gờ giúp căn chỉnh vị trí gioăng làm kín đúng tâm đường ống.

• Bu lông và Đai ốc: Linh kiện kẹp chặt hai thân mặt bích lại với nhau. Độ bền class bu lông phải tương thích với áp suất hệ thống.

• Gioăng làm kín (Gasket): Lớp đệm nằm giữa hai bề mặt làm kín (như gioăng cao su, PTFE, hoặc gioăng thép xoắn Spiral Wound Gasket) để điền đầy các khoảng hở siêu nhỏ, ngăn rò rỉ.

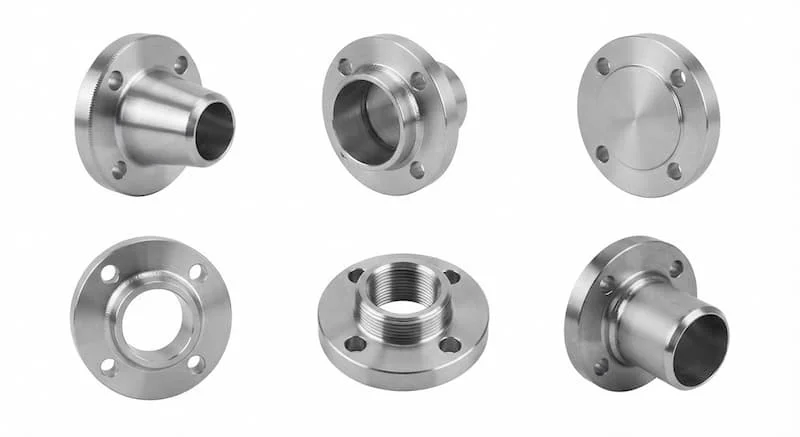

Các Loại Mặt Bích Phổ Biến Theo Kiểu Kết Nối

Tùy thuộc vào áp suất, nhiệt độ và vị trí lắp đặt, người ta phân loại các dạng mặt bích chính như sau:

Slip On Flange (Mặt Bích Hàn Trượt)

• Cấu tạo: Đường kính trong lớn hơn đường kính ngoài của ống một chút, ống được luồn vào bên trong thân bích.

• Ưu điểm: Chi phí sản xuất thấp, dễ căn chỉnh khi lắp đặt, không đòi hỏi cắt ống quá chính xác.

• Nhược điểm: Chịu áp lực và ứng suất kém hơn bích hàn cổ.

• Ứng dụng: Mạng lưới nước, hệ thống PCCC, áp suất thấp đến trung bình.

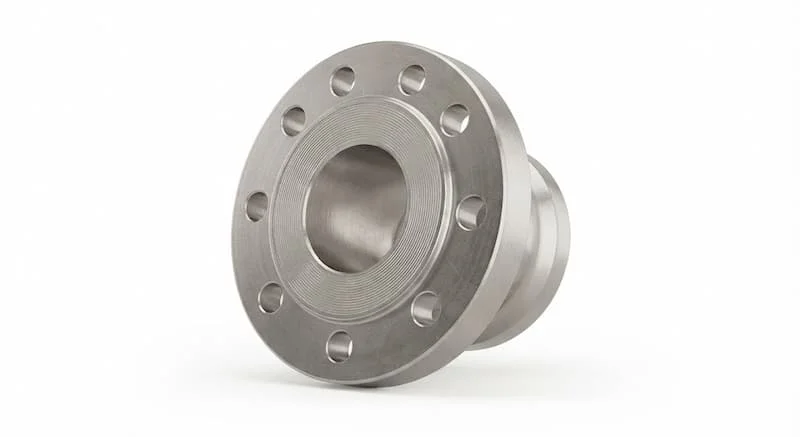

Weld Neck Flange (Mặt Bích Hàn Cổ)

• Cấu tạo: Có phần cổ vát cắm vát mép để hàn vát đầu với đường ống (Butt Weld).

• Ưu điểm: Phân bổ ứng suất cực tốt, chịu được áp suất cao, nhiệt độ khắc nghiệt và độ rung lắc mạnh.

• Nhược điểm: Chi phí cao, thi công đòi hỏi thợ hàn có tay nghề cao.

• Ứng dụng: Đường ống dẫn hơi nóng, hóa chất, lọc hóa dầu.

Blind Flange (Mặt Bích Mù / Bích Bịt)

• Cấu tạo: Đĩa tròn kín không có lỗ thoát ở giữa.

• Ưu điểm: Dễ dàng tháo lắp để mở rộng đường ống hoặc thử áp lực hệ thống.

• Ứng dụng: Bịt kín đầu đường ống, chặn cuối tuyến hoặc các đầu chờ thiết bị.

Socket Weld Flange (Mặt Bích Hàn Cắm)

• Cấu tạo: Có một gờ đỡ bên trong, ống được cắm vào gờ rồi hàn một đường góc bên ngoài.

• Ứng dụng: Đường ống kích thước nhỏ (DN15 - DN50) nhưng làm việc ở áp suất cao.

Threaded Flange (Mặt Bích Ren)

• Cấu tạo: Lòng trong mặt bích có ren (NPT hoặc BSPT) để vặn trực tiếp vào ống ren ngoài.

• Ưu điểm: Lắp đặt không cần hàn, an toàn trong môi trường dễ cháy nổ.

• Ứng dụng: Hệ thống khí nén, xăng dầu, nơi cấm tia lửa hàn.

Lap Joint Flange (Mặt Bích Xoay / Bích Lồng)

• Cấu tạo: Đi kèm với một đầu ống ngắn (Stub End). Thân bích có thể xoay tự do quanh Stub End.

• Ưu điểm: Dễ dàng xoay lỗ bu lông khi căn chỉnh, tiết kiệm chi phí nếu dùng bích thép kết hợp Stub End inox.

• Ứng dụng: Hệ thống thường xuyên phải tháo dỡ vệ sinh.

Thông Số Kỹ Thuật Quan Trọng

Để lựa chọn chính xác sản phẩm, kỹ sư cần nắm rõ các thông số kỹ thuật tiêu chuẩn:

Các Tiêu Chuẩn Mặt Bích Quốc Tế

Sự khác biệt về khoảng cách tâm lỗ và độ dày giữa các tiêu chuẩn khiến chúng không thể lắp lẫn với nhau:

• DIN (Đức / Châu Âu): Quy định cấp áp suất theo PN (PN6, PN10, PN16, PN25, PN40). Thiết kế gọn, phổ biến trong ngành nước và hóa chất.

• ANSI / ASME (Mỹ): Quy định theo Class (Class 150, 300, 600, 900, 1500). Bản bích dày, chịu áp cực tốt, dùng nhiều trong ngành dầu khí.

• JIS (Nhật Bản): Quy định theo K (JIS 5K, 10K, 20K, 30K). Rất phổ biến tại các nhà máy Á Đông và các công trình cơ điện Việt Nam.

• BS (Anh): Tiêu chuẩn truyền thống Châu Âu, ứng dụng rộng rãi trong các hệ thống cấp nước cũ và hạ tầng PCCC.

• GOST (Nga): Tiêu chuẩn hạ tầng năng lượng, ít gặp hơn tại Việt Nam ngoại trừ các công trình thủy điện, dầu khí liên doanh.

Vật Liệu Chế Tạo Chi Tiết Mặt Bích

Tại Sao Cần Chọn Đúng Chi Tiết Mặt Bích?

Khâu lựa chọn sai lầm khớp nối bích có thể dẫn đến những thiệt hại vô cùng nghiêm trọng cho doanh nghiệp:

1. Đảm bảo độ kín tuyệt đối: Chọn sai bề mặt làm kín (RF thay vì FF) hoặc sai loại gioăng sẽ tạo ra kẽ hở làm rò rỉ hóa chất độc hại hay thất thoát hơi nóng.

2. Khả năng chịu áp lực và an toàn vận hành: Khi áp suất tuyến ống tăng đột ngột, một bích thiếu độ dày hoặc sai cấp Class sẽ bị biến dạng, gây nổ khớp nối nguy hiểm đến tính mạng công nhân.

3. Tiết kiệm chi phí bảo trì: Việc tính toán chính xác vật liệu và tiêu chuẩn từ đầu giúp mối nối vận hành bền bỉ từ 10 đến 20 năm mà không cần dừng máy sửa chữa.

Chi Tiết Mặt Bích Được Sử Dụng Ở Đâu?

Khớp nối bích là thành phần không thể thiếu trong cấu trúc hạ tầng hiện đại:

• Hệ thống cấp thoát nước đô thị và nhà máy xử lý nước thải.

• Nhà máy sản xuất hóa chất, phân bón, thuốc bảo vệ thực vật.

• Hệ thống đường ống dẫn hơi nóng (Steam), nồi hơi công nghiệp.

• Ngành công nghiệp khai thác, vận chuyển dầu khí và khí đốt.

• Mạng lưới phòng cháy chữa cháy (PCCC) cho tòa nhà cao tầng.

• Hệ thống điều hòa không khí trung tâm HVAC và Chiller.

• Dây chuyền sản xuất thực phẩm, đồ uống, bia rượu, dược phẩm.

Các Sai Lầm Thường Gặp Khi Lắp Đặt Và Bảo Dưỡng

1. Chọn sai tiêu chuẩn kết nối: Lắp mặt bích JIS 10K vào van tiêu chuẩn ANSI Class 150. Dù cùng kích thước ống DN100 nhưng đường kính tâm lỗ bu lông hoàn toàn lệch nhau.

2. Siết bu lông không đúng quy trình: Siết vòng tròn theo thứ tự liền kề thay vì siết đối chéo (hình ngôi sao). Điều này làm lệch mặt bích, ép méo gioăng gây rò rỉ.

3. Dùng lại gioăng cũ: Gioăng làm kín đã bị xẹp nhựa hoặc biến dạng cơ học sau lần tháo đầu tiên. Tái sử dụng chắc chắn sẽ gây rò rỉ dưới áp lực.

4. Lắp đặt lệch tâm ống: Hai đầu ống không song song khiến bu lông bị cưỡng bức lực, gây nứt vành bích khi vận hành.

Bảng Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Các Bước Xác Định Sản Phẩm

1. Bước 1 - Xác định môi trường lưu chất: Chọn nhựa cho axit; chọn inox 316 cho nước biển; chọn thép carbon cho nước sạch và hơi.

2. Bước 2 - Xác định thông số vận hành: Kiểm tra nhiệt độ tối đa và áp suất làm việc thực tế để chọn cấp áp PN/Class.

3. Bước 3 - Xác định kiểu kết nối: Chọn hàn trượt Slip On cho đường ống thường, chọn hàn cổ Weld Neck cho áp lực cao.

4. Bước 4 - Kiểm tra thiết bị đi kèm: Chọn vật liệu gioăng và bu lông chịu lực phù hợp với môi trường.

Hướng Dẫn Quy Trình Lắp Đặt Chuẩn

• Làm sạch tuyệt đối bề mặt làm kín của hai mặt bích, loại bỏ gỉ sét và dầu mỡ.

• Đặt gioăng làm kín vào chính giữa vòng định tâm, không dùng keo dán làm hỏng bề mặt gioăng.

• Xỏ toàn bộ bu lông đai ốc vào các lỗ, vặn tay nhẹ để cố định vị trí.

• Dùng cờ lê lực siết từ từ theo hình ngôi sao (đối chéo nhau) theo từng nấc 30%, 60% và 100% lực quy định.

• Tăng áp thử nghiệm hệ thống và kiểm tra rò rỉ trước khi nghiệm thu đưa vào vận hành.

Checklist Kiểm Tra Trước Khi Mua Hàng

• Đúng tiêu chuẩn kỹ thuật yêu cầu (DIN, ANSI, JIS, BS).

• Đúng kích thước đường kính danh nghĩa DN hoặc NPS.

• Đúng cấp áp suất thiết kế PN hoặc Class.

• Đúng chủng loại vật liệu (inox, thép, gang, nhựa).

• Đúng kiểu thiết kế bích (Slip On, Weld Neck, Blind,...).

• Chọn đúng loại gioăng đệm và kích thước bu lông đi kèm.

• Có đầy đủ chứng chỉ xuất xứ CO và chứng chỉ chất lượng CQ từ nhà sản xuất.

Các Câu Hỏi Thường Gặp (FAQ)

Chi tiết mặt bích gồm những gì?

Một bộ kết nối hoàn chỉnh bao gồm: hai thân mặt bích, gioăng làm kín ở giữa, cụm bu lông đai ốc kẹp chặt và bề mặt làm kín tiếp xúc.

Mặt bích có những tiêu chuẩn nào?

Các tiêu chuẩn quốc tế phổ biến nhất hiện nay bao gồm: tiêu chuẩn DIN (Đức), ANSI/ASME (Mỹ), JIS (Nhật Bản) và BS (Anh).

Mặt bích RF và FF khác nhau như thế nào?

Mặt bích FF (Flat Face) có bề mặt làm kín phẳng hoàn toàn. Mặt bích RF (Raised Face) có một phần gờ nổi lên ở tâm để tập trung lực nén vào gioăng làm kín tốt hơn.

Nên chọn mặt bích inox hay thép carbon?

Nên chọn thép carbon cho hệ thống nước, PCCC, hơi nóng thông thường để tiết kiệm chi phí. Chọn inox cho môi trường hóa chất, thực phẩm, nước biển hoặc nơi có độ ăn mòn cao.

Làm sao xác định đúng kích thước mặt bích?

Bạn cần đo đường kính ngoài đĩa bích, đường kính tâm lỗ bu lông (PCD), đếm số lỗ bu lông và đo đường kính trong của lỗ thoát ống để tra bảng tiêu chuẩn.

Kết Luận Và Đăng Ký Tư Vấn Kỹ Thuật

Tổng thể chi tiết mặt bích đóng vai trò quyết định đến độ an toàn, tính kín khít và độ bền vận hành của toàn bộ tuyến đường ống công nghiệp. Việc nắm rõ cấu tạo, vật liệu và tiêu chuẩn kỹ thuật sẽ giúp doanh nghiệp tối ưu chi phí đầu tư và loại bỏ nguy cơ sự cố rò rỉ tốn kém.
