Hướng Dẫn Lựa Chọn, Cài Đặt và Sử Dụng Van Giảm Áp Nước DN25 Chuẩn Kỹ Sư

Van giảm áp nước DN25 giải quyết vấn đề gì?

Khi hệ thống cấp nước sở hữu áp suất đầu vào quá cao hoặc thường xuyên dao động mạnh, việc áp lực nước vượt ngưỡng thiết bị phía sau cho phép có thể gây ra hàng loạt hệ lụy nghiêm trọng. Những sự cố thường gặp bao gồm rò rỉ đường ống, tiếng ồn khó chịu phát ra từ dòng chảy, hư hỏng thiết bị đầu cuối, áp lực nước không ổn định và làm giảm sút nghiêm trọng tuổi thọ của toàn bộ hệ thống ống cùng phụ kiện.

Lúc này, van giảm áp nước dn25 đóng vai trò là thiết bị chủ lực giúp kiểm soát, hạ áp và duy trì áp suất đầu ra ở mức cài đặt an toàn phù hợp. Tuy nhiên, thông số DN25 chỉ thể hiện kích thước danh nghĩa của van chứ hoàn toàn không phản ánh khả năng chịu áp hay áp suất đầu ra thực tế.

Muốn chọn đúng thiết bị, kỹ sư hoặc người mua hàng cần xem xét đồng bộ các yếu tố gồm áp lực đầu vào, áp suất đầu ra mong muốn, lưu lượng, nhiệt độ lưu chất, vật liệu cấu tạo và kiểu kết nối đường ống.

Kiến thức nền

Van giảm áp nước DN25 là gì?

Van giảm áp nước dn25 là thiết bị chuyên dụng dùng để giảm và duy trì áp suất của dòng nước ở phía sau van nằm trong phạm vi cài đặt cho phép. Trong đó, DN25 là kích thước danh nghĩa của van và kết nối, thường được sử dụng tương thích hoàn hảo cho các đường ống có kích thước danh nghĩa tương ứng.

Về mặt vận hành, van giảm áp thực hiện nhiệm vụ chuyển đổi: khi áp suất đầu vào quá cao hoặc dao động lớn, thiết bị sẽ tự động điều tiết để áp suất đầu ra hạ xuống thấp hơn và ổn định hơn. Cần lưu ý rằng khái niệm DN (Nominal Diameter) đại diện cho kích thước danh nghĩa chứ không nên hiểu đơn giản là đường kính thực tế bằng tròn 25 mm. Kích thước lắp đặt thực tế của thiết bị còn chịu chi phối bởi tiêu chuẩn sản xuất, kiểu kết nối và thiết kế cơ khí riêng của từng model.

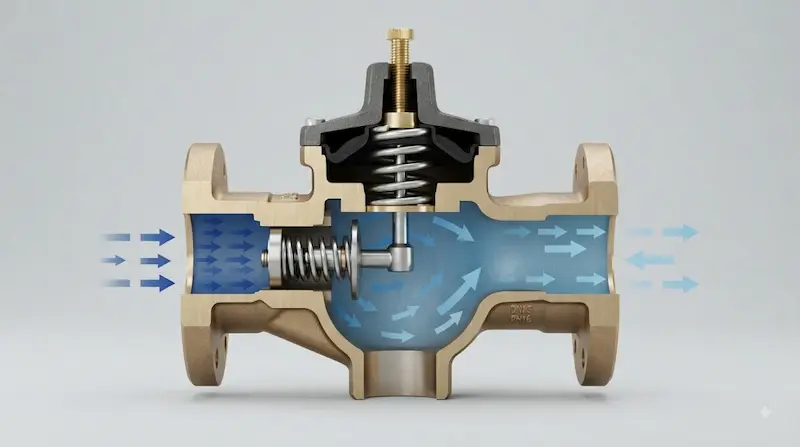

Nguyên lý hoạt động của van giảm áp nước DN25

Về cơ chế vận hành, van giảm áp hoạt động dựa trên sự cân bằng lực bên trong thân van:

• Khi áp suất đầu ra thấp hơn mức cài đặt: Cơ cấu lò xo đẩy đĩa van mở rộng hơn để cho lưu lượng nước đi qua nhiều hơn.

• Khi áp suất đầu ra tăng vượt mức: Lực áp suất phía hạ lưu tác động ngược lại lên màng cảm biến hoặc đĩa van, thắng lực lò xo để làm van đóng bớt lại, hạn chế lưu lượng và đưa áp suất trở về mức đã cài đặt.

Điểm bản chất cần nhấn mạnh là van giảm áp không hoạt động theo cách đơn giản là “bịt bớt đường ống”. Thiết bị sử dụng hệ thống cơ chế tự động điều khiển để liên tục thay đổi tiết diện dòng chảy dựa trên biến động áp suất phía hạ lưu, giúp dòng nước luôn duy trì sự ổn định bất kể áp lực đầu nguồn thay đổi ra sao.

Phân tích chuyên sâu

Cấu tạo van giảm áp nước DN25 gồm những bộ phận nào?

Tùy theo từng model và thương hiệu, cấu tạo của van giảm áp nước dn25 có thể khác biệt đôi chút, nhưng nhìn chung đều bao gồm các bộ phận cốt lõi sau:

• Thân van: Chịu áp lực chính của hệ thống và tạo kết nối với đường ống.

• Màng van (Diaphragm): Bộ phận nhạy cảm với áp suất, đóng vai trò cảm nhận sự thay đổi áp lực hạ lưu.

• Lò xo điều chỉnh: Tạo lực đối kháng và tham gia trực tiếp vào việc thiết lập mức áp suất đầu ra.

• Vít/núm điều chỉnh: Cho phép người vận hành thay đổi lực nén lò xo để điều chỉnh mức áp suất mong muốn.

• Đĩa van và ghế van (Disc & Seat): Bộ phận trực tiếp thay đổi tiết diện dòng chảy để điều tiết áp lực.

• Buồng áp suất và các cổng vào/ra: Định hướng dòng di chuyển của lưu chất.

Đối với các dòng van giảm áp trực tiếp, cấu tạo thường khá gọn nhẹ, trong khi các dòng van điều khiển bằng pilot (van giảm áp thủy lực) sẽ có cấu trúc phức tạp hơn dành cho các hệ thống lớn đòi hỏi kiểm soát nghiêm ngặt.

Thông số kỹ thuật van giảm áp nước DN25 cần quan tâm

1. Kích thước danh nghĩa (DN25): Xác định quy cách đường kính danh nghĩa và phương thức kết nối tương thích với tuyến ống.

2. Áp suất đầu vào (P1): Giá trị áp lực nước trước khi qua van. Cần kiểm tra kỹ giới hạn chịu áp tối đa của model để tránh quá tải.

3. Áp suất đầu ra (P2): Thông số quan trọng nhất quyết định áp lực an toàn cho các thiết bị phía sau.

4. Dải điều chỉnh áp suất: Khoảng giới hạn mà người dùng có thể tự cài đặt áp suất đầu ra bằng vít vặn.

5. Lưu lượng (Flow rate): DN25 không đồng nghĩa với một mức lưu lượng cố định; lưu lượng thực tế phụ thuộc vào chênh lệch áp suất, hệ số lưu lượng Kv/Cv của van.

6. Vật liệu cấu tạo: Phổ biến với đồng thau, gang dẻo, inox hoặc thép đúc.

7. Kiểu kết nối: Đa dạng với kiểu kết nối ren trong/ren ngoài, mặt bích tiêu chuẩn hoặc các dạng nối chuyên dụng khác.

Van giảm áp DN25 có những loại nào?

Xét theo cấu tạo cơ khí, van giảm áp DN25 được chia thành hai nhóm chính:

• Van giảm áp trực tiếp: Cấu tạo đơn giản, kích thước nhỏ gọn, dễ dàng lắp đặt, rất phù hợp cho các hệ thống nước dân dụng, chung cư mini và hệ thống công nghiệp nhẹ.

• Van giảm áp điều khiển bằng pilot: Sở hữu cơ cấu tinh vi hơn, chuyên dùng cho các hệ thống quy mô lớn, lưu lượng nước cao và yêu cầu kiểm soát áp suất cực kỳ chính xác.

Xét theo kiểu kết nối, thị trường cung cấp dòng van DN25 nối ren (phù hợp đường ống dân dụng và không gian hẹp) và DN25 mặt bích (phù hợp cho các hệ thống công nghiệp yêu cầu tính cơ động khi tháo lắp, bảo trì).

Van giảm áp nước DN25 nên cài áp suất bao nhiêu?

Đây là câu hỏi có ý nghĩa quyết định hiệu quả vận hành hệ thống. Bạn tuyệt đối không nên áp dụng một con số mặc định chung cho mọi công trình. Mức áp suất đầu ra (P2) cần được tính toán và cài đặt dựa trên:

• Yêu cầu áp lực tối thiểu của các thiết bị sử dụng nước phía sau.

• Giới hạn chịu áp an toàn của ống dẫn và phụ kiện hạ lưu.

• Lưu lượng nước tiêu thụ và chiều cao cột nước của tòa nhà.

• Khuyến cáo kỹ thuật từ nhà sản xuất thiết bị.

Ví dụ, nếu áp suất đầu vào $P1 = 8 \text{ bar}$, nhưng các thiết bị dân dụng phía sau chỉ chịu được áp lực tối đa dưới $3 \text{ bar}$, kỹ thuật viên sẽ tiến hành siết hoặc nới vít điều chỉnh để hạ và giữ ổn định áp suất đầu ra $P2$ ở mức an toàn khoảng $2.5 - 3 \text{ bar}$.

So sánh van giảm áp với các thiết bị khác

1. Van giảm áp và Van an toàn

• Van giảm áp: Có nhiệm vụ điều tiết liên tục nhằm giảm và duy trì ổn định áp suất ở khu vực phía sau van.

• Van an toàn: Hoạt động theo cơ chế đóng kín hoàn toàn và chỉ tự động mở ra để xả bớt lưu chất khi áp suất hệ thống vượt quá ngưỡng nguy hiểm nhằm bảo vệ thiết bị.

Hai thiết bị này có chức năng hoàn toàn khác nhau và không thể dùng thay thế cho nhau trong hệ thống đường ống.

2. Van giảm áp và Van điều khiển lưu lượng

Trong khi van giảm áp tập trung kiểm soát thông số áp suất của dòng chảy, thì van điều khiển lưu lượng lại hướng đến việc định lượng thể tích nước đi qua trong một đơn vị thời gian.

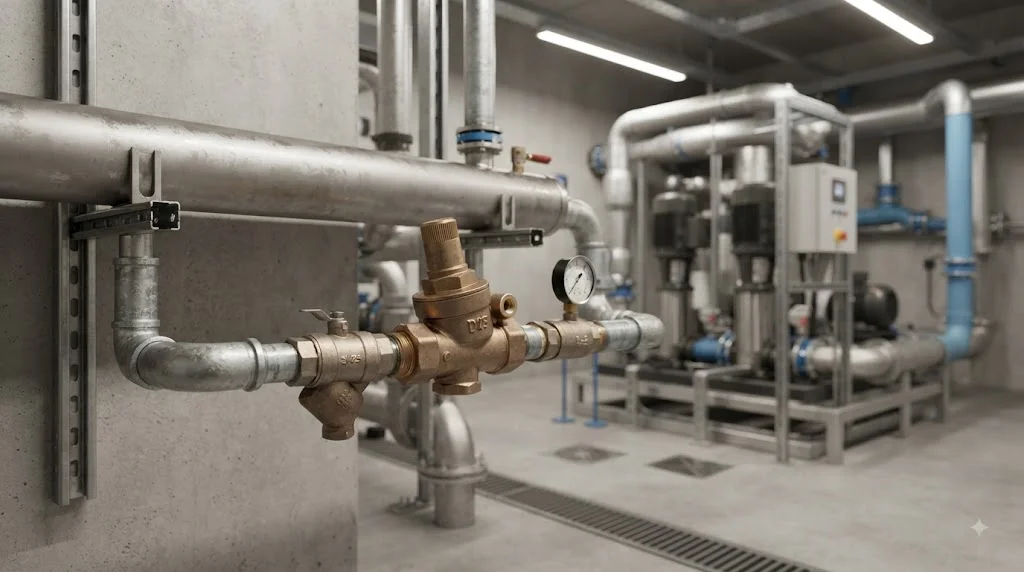

Ứng dụng thực tế

Van giảm áp nước được sử dụng ở đâu?

Hệ thống cấp nước dân dụng

Được lắp đặt tại các căn nhà phố, khu chung cư cao tầng hoặc các nhánh cấp nước tầng cao nhằm triệt tiêu áp lực nước quá lớn do cột nước dồn xuống, bảo vệ các thiết bị vệ sinh và bình nóng lạnh.

Hệ thống bơm cấp nước

Kiểm soát áp lực dòng chảy ở đầu ra của các trạm bơm tăng áp, giúp áp suất trên toàn tuyến ống luôn nằm trong vùng an toàn, không gây sốc áp khi bơm khởi động.

Hệ thống tưới tự động nông nghiệp

Duy trì áp lực nước ổn định cho các béc tưới phun mưa hoặc nhỏ giọt, tránh làm hư hại đường ống PE và đảm bảo bán kính tưới đồng đều.

HVAC và công nghiệp

Ứng dụng trong các hệ thống điều hòa không khí trung tâm, đường ống nước lạnh kỹ thuật và các dây chuyền sản xuất công nghiệp phụ trợ có quy mô vừa.

Những sai lầm thường gặp khi chọn van giảm áp nước

• Sai lầm 1: Lầm tưởng thông số DN25 đại diện cho mức áp suất chịu tải của van.

• Sai lầm 2: Chọn van chỉ dựa vào kích thước DN mà bỏ qua bài toán tính toán lưu lượng và áp suất thực tế.

• Sai lầm 3: Cài đặt áp suất đầu ra quá thấp khiến các thiết bị phía sau không đủ nước hoạt động.

• Sai lầm 4: Cài đặt áp suất quá cao làm vượt ngưỡng chịu lực của đường ống hạ lưu, gây nguy cơ rò rỉ.

• Sai lầm 5: Bỏ qua yếu tố lưu lượng dẫn đến hiện tượng van bị sụt áp nghiêm trọng khi mở vòi sử dụng đồng loạt.

• Sai lầm 6: Lắp đặt ngược hướng dòng chảy (không chú ý đến mũi tên chỉ chiều Flow trên thân van).

Hướng dẫn / Checklist

Checklist chọn van giảm áp nước đúng kỹ thuật

•  Xác định chính xác kích thước đường ống danh nghĩa DN25.

•  Kiểm tra tiêu chuẩn kỹ thuật của hệ thống ống hiện hữu.

•  Xác định kiểu kết nối phù hợp (Ren hay Mặt bích).

•  Đo đạc và xác định chính xác áp suất đầu vào tối đa ($P1$).

•  Xác định mức áp suất đầu ra mong muốn ($P2$) theo thiết bị hạ lưu.

•  Tính toán lưu lượng nước tiêu thụ trung bình và cực đại của hệ thống.

•  Kiểm tra dải điều chỉnh áp suất của model van.

•  Kiểm tra giới hạn nhiệt độ làm việc của dòng nước.

•  Lựa chọn vật liệu thân van tương thích (Đồng, Gang, Inox).

•  Kiểm tra chất liệu màng van và gioăng làm kín.

•  Đối chiếu model sản phẩm với catalogue kỹ thuật chính hãng.

Cách điều chỉnh van giảm áp nước

• Bước 1: Kiểm tra chiều dòng chảy và lắp đặt van đúng kỹ thuật vào hệ thống.

• Bước 2: Lắp đặt các đồng hồ đo áp suất ở cả trước và sau van để tiện theo dõi.

• Bước 3: Mở nguồn cấp nước tổng từ từ để nước điền đầy đường ống.

• Bước 4: Quan sát thông số hiển thị trên đồng hồ áp suất phía hạ lưu.

• Bước 5: Tiến hành vặn vít hoặc núm điều chỉnh theo hướng dẫn của nhà sản xuất (vặn tăng hoặc giảm lực nén lò xo).

• Bước 6: Chờ hệ thống ổn định và kiểm tra lại mức áp suất đầu ra.

• Bước 7: Vận hành thử nghiệm khi hệ thống có tải thực tế để đảm bảo áp suất không bị sụt giảm quá mức.

Lưu ý quan trọng: Không nên tiến hành điều chỉnh van khi hệ thống hoàn toàn không có dòng chảy qua, vì kết quả đo tĩnh sẽ không phản ánh chính xác áp suất động khi hệ thống hoạt động thực tế.

Lưu ý khi lắp đặt và bảo trì

Quá trình thi công đòi hỏi tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật: luôn lắp đặt đúng chiều mũi tên Flow; làm sạch kỹ đường ống trước khi ráp nối để ngăn ngừa dị vật, cát sỏi làm kẹt hoặc rách màng van; tuyệt đối không để trọng lượng đường ống tạo lực uốn đè nặng lên thân van; nên ưu tiên lắp thêm một bộ lọc chữ Y (Y-strainer) ở phía trước van giảm áp để bảo vệ thiết bị; đồng thời thực hiện kiểm tra rò rỉ, theo dõi áp suất định kỳ và bảo dưỡng, thay thế màng van, gioăng đệm khi phát hiện hiện tượng áp suất đầu ra mất ổn định.

FAQ

Van giảm áp nước DN25 là gì?

Đây là thiết bị chuyên dụng dùng để hạ và duy trì ổn định áp suất nước ở khu vực phía sau van trong phạm vi cài đặt phù hợp; trong đó DN25 là kích thước danh nghĩa của van và cổng kết nối.

Kích thước DN25 tương đương bao nhiêu mm?

DN25 là quy ước kích thước danh nghĩa, bạn không nên hiểu đơn giản rằng mọi đường kính đo thực tế của van hay ống đều phải chính xác tuyệt đối 25 mm.

Van giảm áp DN25 có tự điều chỉnh được áp suất không?

Nhiều model cho phép người vận hành chủ động điều chỉnh mức áp suất đầu ra thông qua vít vặn lò xo trong một dải giới hạn nhất định theo thông số kỹ thuật của nhà sản xuất.

Van giảm áp DN25 có sử dụng được cho nước nóng không?

Tùy thuộc vào model cụ thể. Bạn bắt buộc phải kiểm tra giới hạn chịu nhiệt độ của thân van, chất liệu màng, gioăng làm kín và các bộ phận tiếp xúc lưu chất trước khi ứng dụng cho nước nóng.

Có nên lắp đồng hồ áp suất cho van giảm áp DN25 không?

Rất nên lắp đặt đồng hồ áp suất ở cả hai đầu trước và sau van. Thiết bị này cực kỳ hữu ích để theo dõi trực quan áp lực làm việc và hỗ trợ quá trình căn chỉnh áp suất đầu ra chính xác.

Kết luận

Việc lựa chọn và sử dụng van giảm áp nước không chỉ đơn thuần dựa vào con số kích thước DN25 bên ngoài. Để hệ thống đạt hiệu quả tối ưu, bạn cần phân tích đồng bộ các yếu tố gồm áp lực đầu vào, áp suất đầu ra mong muốn, lưu lượng, nhiệt độ, vật liệu và kiểu kết nối phù hợp với từng model thực tế. Việc cài đặt mức áp suất chuẩn xác theo yêu cầu thực tế của công trình sẽ giúp hệ thống vận hành bền bỉ, an toàn và tránh khỏi những sự cố rò rỉ đáng tiếc.
