1 4 Ball Valve: Giải Pháp Kiểm Soát Dòng Chảy Kín Khít Và Nhỏ Gọn Cho Hệ Thống

Trong các hệ thống điều khiển khí nén, thiết bị đo áp suất hay các mạch vòng lưu chất công nghiệp quy mô nhỏ, sự chính xác trong việc đóng ngắt dòng chảy quyết định trực tiếp đến sự an toàn của toàn bộ dây chuyền sản xuất. Một sự rò rỉ nhỏ ở các vị trí đo đạc có thể làm sai lệch dữ liệu cảm biến, gây sụt áp hoặc làm hư hỏng các thiết bị đắt tiền phía sau. Để giải quyết bài toán vận hành tinh vi này trong một không gian lắp đặt giới hạn, thiết bị tối ưu được các kỹ sư tin dùng chính là 1/4 ball valve.

1 4 Ball Valve Là Gì?

Đối với các kỹ sư cơ điện, thợ lắp đặt và bộ phận thu mua vật tư kỹ thuật, việc thấu hiểu bản chất và thông số của linh kiện mini này là nền tảng để tối ưu hóa thiết kế hệ thống cấp liệu hoặc đo lường.

1 4 ball valve là loại van bi có kích thước cổng kết nối tiêu chuẩn là 1/4 inch, đóng vai trò điều phối dòng chảy thông qua một viên bi khoét lỗ xuyên tâm được định vị bên trong thân van. Thiết bị dòng mini này thực hiện các chức năng công nghệ chuyên biệt bao gồm: đóng mở dòng chảy dứt khoát tại các điểm nhánh, hỗ trợ điều tiết lưu lượng nhẹ cho các đường ống kiểm thử và ngăn chặn tuyệt đối hiện tượng rò rỉ lưu chất ở những phân khúc có áp suất cao.

Với đường kính danh định siêu nhỏ, dòng van này hoạt động như một chốt chặn tinh vi, xử lý linh hoạt cả môi trường chất lỏng, hóa chất nhẹ, lẫn các dòng chất khí áp lực lớn mà không làm cồng kềnh cấu trúc chung.

Cấu Tạo Và Nguyên Lý Hoạt Động

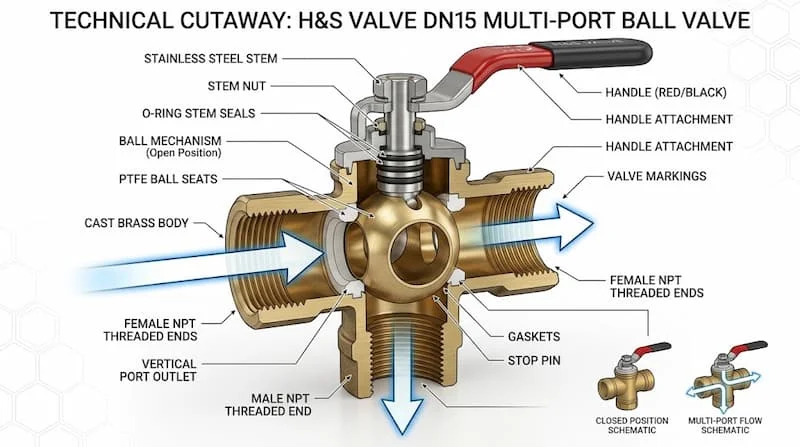

Để duy trì khả năng đóng ngắt hoàn hảo trước áp lực cơ học mài mòn liên tục, kết cấu cơ khí của 1 4 ball valve được tinh giảm tối đa nhưng đạt độ chính xác cơ lý cực cao, bao gồm 5 thành phần chính:

• Thân van: Khung chịu lực đúc nguyên khối bằng kim loại mác cao để bảo vệ chi tiết nội bộ.

• Bi van (Quả bi): Trái tim của van, cấu trúc dạng viên bi đục lỗ xuyên tâm, mài bóng nhẵn.

• Trục van: Chi tiết trung gian truyền chuyển động momen xoắn từ bộ phận điều khiển xuống bi van.

• Tay gạt: Cần gạt cơ học giúp người vận hành tác động lực xoay đóng mở bằng tay nhanh chóng.

• Gioăng làm kín: Thường chế tạo từ vật liệu chịu nhiệt, chống ăn mòn PTFE giúp ép chặt quanh bi van.

Xoay tay gạt một góc 90 độ ➔ Trục van quay ➔ Lỗ thông của bi van thẳng hàng với đường ống (Mở van hoàn toàn) ➔ Xoay ngược lại 90 độ ➔ Lỗ bi vuông góc với đường ống (Đóng chặn hoàn toàn)

Cơ chế vận hành của dòng van này dựa trên nguyên lý chuyển động quay của khối cầu bên trong bệ đỡ. Khi tay gạt nằm song song với chiều đường ống, lỗ khoét của bi van trùng khít hoàn toàn với lòng ống, khơ thông dòng lưu chất đạt lưu lượng tối đa. Ngược lại, khi người vận hành gạt một góc chuẩn 90 độ, mặt nhẵn bóng không đục lỗ của viên bi sẽ xoay ra chắn ngang, chặn đứng và cách ly dòng chảy một cách dứt khoát.

Tại sao van bi có độ kín cao hơn nhiều loại van khác?

Sở dĩ van bi vượt trội hơn các dòng van chặn hay van cổng về độ kín khít là nhờ cơ chế tự làm kín thủy động lực học. Khi van ở trạng thái đóng hoàn toàn, áp lực của dòng lưu chất từ phía thượng nguồn sẽ liên tục đẩy viên bi tì chặt vào vòng đệm gioăng làm kín ở phía hạ nguồn. Áp suất hệ thống càng tăng cao thì lực ép giữa bi van và gioăng PTFE càng lớn, tạo ra một chốt chặn vĩ mô khít khao tuyệt đối. Thêm vào đó, do biên độ chuyển động là xoay tròn trong bệ đỡ cố định chứ không nâng hạ tịnh tiến, phần gioăng đỡ ít bị mài mòn hay xé rách bởi áp lực dòng chảy, giúp thiết bị duy trì độ kín hoàn hảo theo thời gian.

Các Loại 1 4 Ball Valve Phổ Biến

Để đáp ứng các tiêu chuẩn khắt khe trong cả môi trường dân dụng thông thường lẫn các phòng thí nghiệm, nhà máy hóa chất, thiết bị được chia thành các dòng công nghệ đặc thù:

1. Van bi inox 1/4 inch

Được chế tạo từ các mác thép cao cấp như SUS 304 hoặc SUS 316, dòng stainless steel ball valve này sở hữu năng lực chống oxy hóa và chống ăn mòn tốt vượt trội. Thiết bị được chỉ định bắt buộc trong các đường ống dẫn môi chất ăn mòn, dùng cho thực phẩm và hóa chất y tế nhờ tính trơ sinh học cao.

2. Van bi đồng 1/4 inch

Được làm từ đồng thau đúc, dòng van bi 1/4 inch bằng đồng có ưu điểm giá hợp lý, bước ren sắc nét và chịu lực vặn tốt. Chủng loại này vô cùng phổ biến dân dụng tại các đầu cấp nước máy lọc nước, hệ thống phun sương làm mát hoặc đường gas gia đình.

3. Van bi mini 1/4 inch

Còn được biết đến với tên gọi mini ball valve, thiết bị có cấu trúc thân siêu tinh gọn để tối ưu hóa không gian. Chúng là linh kiện không thể thiếu trong các tủ điện điều khiển, đầu ra của máy nén khí hoặc các hệ thống kiểm soát đường khí nén áp lực trung bình.

4. Van bi điều khiển điện/khí nén

Đối với các hệ thống yêu cầu vận hành tự động từ xa thông qua tủ PLC, dòng van 1/4 inch sẽ được tháo bỏ tay gạt cơ học để tích hợp thêm bộ truyền động bằng điện (Electric Actuator) hoặc bộ truyền động khí nén (Pneumatic Actuator), giúp tự động hóa hệ thống đóng xả mẫu dòng chảy một cách chính xác tuyệt đối.

Thông Số Kỹ Thuật Quan Trọng

Việc lựa chọn thông số kỹ thuật của van phải trùng khớp tuyệt đối với biểu đồ áp suất và nhiệt độ của đường ống để tránh các tai nạn bục vỡ:

• Kích thước tiêu chuẩn: Quy đổi kỹ thuật 1/4 inch $\approx$ ball valve DN8 (Tương đương đường kính ngoài ống ren khoảng 13mm).

• Áp suất làm việc (PN): Ngưỡng áp lực tĩnh tối đa (Ví dụ: PN16, PN25, PN63, thậm chí lên đến vài trăm bar đối với van thủy lực chuyên dụng).

• Nhiệt độ làm việc: Giới hạn nhiệt an toàn của hệ thống.

• Kiểu kết nối: Thiết kế đa dạng dạng ren trong (Female) hoặc ren ngoài (Male) ở hai đầu van để linh hoạt đấu nối.

• Vật liệu sản xuất: Inox 304, Inox 316, Đồng thau (Brass), Thép carbon.

Bảng thông số kỹ thuật cơ bản của dòng van bi 1/4 inch:

So Sánh Van Bi Đồng Và Inox 1/4 Inch

Lựa chọn đúng chất liệu thân van giúp doanh nghiệp tiết kiệm tối đa chi phí đầu tư ban đầu mà vẫn đảm bảo được hiệu năng vận hành bền bỉ:

Khi nào nên chọn inox thay vì đồng?

Trong các hệ thống công nghiệp, bạn bắt buộc phải chỉ định dòng van bi inox 1/4 inch khi lưu chất đi qua có chứa tính chất axit, kiềm, hoặc dung môi hữu cơ cao, nơi mà chất liệu đồng thau sẽ bị ăn mòn hóa học nhanh chóng gây ô nhiễm dòng chảy. Ngoài ra, tại các đường ống xả ngưng của lò hơi nóng hoặc đường khí nén áp lực cao lên tới vài chục bar, đặc tính chịu lực kéo và chịu nhiệt độ cao vượt trội của inox 304/316 là giải pháp duy nhất giúp bảo vệ hệ thống khỏi các nguy cơ mất an toàn kỹ thuật.

Vì Sao Van Bi Có Độ Kín Cao?

Độ kín khít tuyệt đối chính là lý do cốt lõi giúp thiết bị này chiếm thế thượng phong tại các vị trí kiểm soát lưu chất đòi hỏi độ chính xác cao:

• Cơ chế quả bi xoay kín hoàn toàn: Trục bi quay tròn khít khao trong lòng lòng đệm tự nhiên, không tạo ra khoảng hở tĩnh khi ngắt dòng, chặn đứng hoàn toàn hiện tượng dòng chảy rò rỉ ngược.

• Vật liệu gioăng cao cấp PTFE trợ lực: Lớp lót đệm bằng Teflon (PTFE) sở hữu hệ số ma sát cực thấp, vừa giúp viên bi chuyển động êm ái, vừa có tính đàn hồi cơ học tuyệt vời để ôm khít bề mặt khối cầu, ngăn không cho các phân tử khí hay chất lỏng lọt qua.

• Cấu trúc ít hao mòn khi vận hành: Khác với van cổng phải chịu lực chà xát mài mòn mặt phẳng liên tục, hành trình xoay 90 độ của van bi phân phối lực đều lên bề mặt gioăng đối xứng, giúp giảm thiểu hư hỏng cơ học và duy trì độ kín hoàn hảo suốt chu kỳ sống của thiết bị.

Ứng dụng thực tế: Nhờ cấu trúc tự làm kín ưu việt này, van bi cỡ nhỏ trở thành giải pháp lý tưởng, hoàn toàn phù hợp cho các hệ thống áp suất cao và khí nén, nơi mà chỉ một khe hở vi mô cũng có thể làm sụt giảm toàn bộ áp lực của mạng lưới.

1 4 Ball Valve Được Dùng Ở Đâu?

Sở hữu vóc dáng nhỏ bé nhưng có võ, dòng van DN8 này là mắt xích quan trọng trong nhiều cấu kiện kỹ thuật cao cấp:

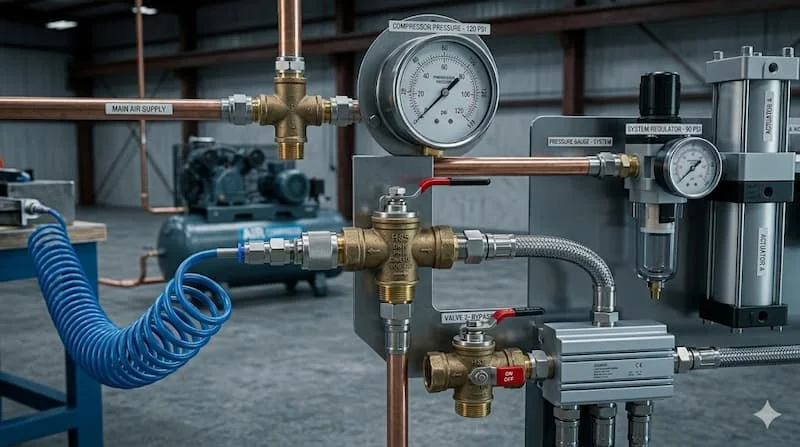

• Trạm máy nén khí và hệ thống khí nén công nghiệp: Làm van xả ngưng nước dưới đáy bình tích khí, hoặc van chặn tại các đầu ra của nhánh khí cấp cho cánh tay rô-bốt.

• Thiết bị đo áp và bảo vệ đồng hồ áp suất: Lắp đặt ngay trước các đồng hồ đo áp lực (Pressure Gauge) hoặc cảm biến áp suất để cô lập thiết bị khi cần tháo dỡ, hiệu chuẩn hoặc thay mới mà không phải dừng hoạt động toàn hệ thống.

• Hệ thống lọc nước và xử lý nước tinh khiết: Xuất hiện tại đầu vào của các màng lọc RO gia đình và công nghiệp để điều phối dòng nước cấp nhẹ nhàng.

• Dây chuyền tự động hóa công nghiệp: Đóng vai trò làm khóa đóng mở cho các đường dẫn dầu bôi trơn máy công cụ, đường dẫn hóa chất nhẹ trong các nhà mác xi mạ, dệt nhuộm.

Giải thích kỹ thuật: Thiết kế kích thước nhỏ giúp tiết kiệm không gian lắp đặt một cách tối đa, cho phép các kỹ sư dễ dàng tích hợp van vào trong các hộp kỹ thuật chật hẹp, các bảng panel điều khiển điện cơ khí phức tạp mà các dòng van cỡ lớn không thể đáp ứng được.

Sai Lầm Thường Gặp Khi Chọn 1 4 Ball Valve

• Chọn sai mác vật liệu cấu thành: Dùng van đồng thau phổ thông cho các đường ống dẫn hóa chất có tính rửa trôi mạnh, khiến thân van bị phân hủy rỗ bề mặt, gây rò rỉ lưu chất ra môi trường ngoài.

• Không kiểm tra kỹ thông số áp suất đỉnh của hệ thống: Lắp dòng van bi dân dụng chịu áp thấp vào đường ống thủy lực hoặc khí nén siêu cao áp, dẫn đến hậu quả áp lực bẻ gãy trục van, thổi bay gioăng làm kín làm hư gioăng, gây kẹt van và mất an toàn nghiêm trọng cho kỹ thuật viên.

• Chọn sai tiêu chuẩn kiểu ren kết nối: Không phân biệt rõ giữa ren thẳng (G/BSPP) và ren côn (NPT), cố tình siết ép hai loại ren lệch hệ này vào nhau sẽ gây cháy ren, móp méo đầu nối và làm giảm tuổi thọ hệ thống đường ống rõ rệt.

Cách Chọn 1 4 Ball Valve Phù Hợp

Để hệ thống máy móc vận hành ổn định, loại bỏ hoàn toàn các sự cố rò sỉ áp lực, hãy áp dụng bảng checklist tiêu chuẩn sau:

• Bước 1: Xác định chính xác bản chất lưu chất sử dụng: Lưu chất là khí nén khô, nước sạch, dầu thủy lực hay hóa chất ăn mòn để chọn vật liệu thân van tương thích.

• Bước 2: Kiểm tra áp suất tối đa của hệ thống: Đảm bảo áp suất danh định (PN) của van lớn hơn áp suất làm việc thực tế ít nhất từ 25 - 30% để dự phòng hiện tượng tăng áp đột xuất.

• Bước 3: Chọn lựa vật liệu phù hợp: Chọn inox cho môi trường khắc nghiệt, nhiệt độ cao; chọn đồng thau cho các môi trường dân dụng thông thường để tiết kiệm chi phí.

• Bước 4: Kiểm tra đồng bộ kiểu ren kết nối: Xác định chính xác đầu ren hệ ren NPT hay BSPT, là ren trong hay ren ngoài để bảo đảm ăn khớp khít khao 100%.

• Bước 5: Lọc chọn thương hiệu sản xuất uy tín: Tìm mua sản phẩm có nguồn gốc CO/CQ đầy đủ, tránh hàng trôi nổi đúc kẽm tạp chất dễ nứt vỡ.

Khuyến nghị: Để tránh những sai sót kỹ thuật không đáng có làm gián đoạn tiến độ công trình, hãy liên hệ trực tiếp với đội ngũ tư vấn chuyên sâu của chúng tôi để được hỗ trợ chọn lựa đúng dòng van bi 1/4 inch tối ưu nhất cho hệ thống của bạn.

Hướng Dẫn Lắp Đặt Và Bảo Trì

Quy trình thi công lắp đặt dòng van nhỏ này đòi hỏi sự khéo léo và tuân thủ các quy tắc cơ khí chính xác sau:

1. Kiểm tra và vệ sinh ren kết nối: Trước khi bắt vít, hãy lau sạch các bụi bẩn, mạt sắt bám dính trong các bước ren của cả van và ống để tránh làm xước bề mặt lòng van.

2. Quấn băng tan (băng cao su non) đúng kỹ thuật: Với các mối nối ren ngoài, quấn đều tay từ 12 - 15 vòng băng tan dọc theo chiều thuận của bước ren để tạo độ khít khít tuyệt đối cho chân ren.

3. Siết vừa đủ lực cơ học: Sử dụng cờ-lê đúng kích cỡ ôm sát vào phần lục giác trên thân van để siết. Lưu ý quan trọng: Không siết quá mạnh lực, việc dùng lực quá cố có thể làm nứt vỡ cổ ren kim loại mỏng hoặc ép nát vòng đệm cao su làm kín bên trong.

4. Kiểm tra rò rỉ sau khi thi công: Cho hệ thống chạy thử nghiệm, bôi nước xà phòng quanh mối nối ren để kiểm tra bong bóng khí rò rỉ, đảm bảo độ kín khít tuyệt đối trước khi bàn giao đưa vào vận hành.

5. Bảo trì định kỳ hệ thống: Định kỳ mỗi 6 tháng nên thực hiện thao tác gạt đóng mở van từ 2 - 3 lần nhằm tránh bụi bẩn trong đường ống tích tụ gây đóng cặn kẹt cứng bi van, đảm bảo tuổi thọ thiết bị lâu dài.

Câu Hỏi Thường Gặp (FAQ)

Dòng 1 4 ball valve tương đương với kích thước DN bao nhiêu và đường kính mm là bao nhiêu?

Trong quy chuẩn định danh đường ống quốc tế, 1/4 ball valve tương đương với kích thước định danh ball valve DN8. Nếu bạn dùng thước kẹp đo đường kính ngoài của đầu ren kết nối thực tế trên van, thông số kích thước hình học sẽ xấp xỉ khoảng 13 mm (13.1 mm).

Tôi có thể sử dụng van bi 1/4 inch thông thường cho hệ thống khí nén áp lực cao được không?

Hoàn toàn được, nhưng bạn phải kiểm tra kỹ thông số áp suất chịu tải đúc trên thân van. Các dòng van bi khí nén chuyên dụng cỡ 1/4 inch bằng đồng hoặc inox công nghiệp thường có khả năng chịu áp lực tĩnh rất cao, dao động phổ biến từ PN25 (25 bar) lên đến PN63 (63 bar), đáp ứng dư dả nhu cầu áp lực của các trạm máy nén khí thông thường.

Nên ưu tiên chọn van bi inox 304 hay van đồng cho hệ thống máy lọc nước RO?

Đối với hệ thống máy lọc nước tinh khiết dùng trong gia đình hoặc y tế, bạn nên ưu tiên lựa chọn van bi chất liệu inox 304. Mặc dù van đồng thau có giá rẻ hơn, nhưng inox 304 có đặc tính kháng khuẩn tự nhiên tuyệt đối, không bị ô nhiễm phôi chì vào nguồn nước sạch qua thời gian dài ngâm nước, đảm bảo tiêu chuẩn vệ sinh an toàn sức khỏe cao nhất.

Ngưỡng áp suất giới hạn tối đa mà một chiếc van bi 1/4 inch inox có thể chịu được là bao nhiêu?

Một chiếc van bi inox 1/4 inch dòng tiêu chuẩn công nghiệp (thường ký hiệu mã 1000 WOG) có thể chịu đựng được áp suất làm việc tối đa lên tới 1000 PSI, tương đương khoảng 63 bar (6.3 MPa). Ở phân khúc thủy lực siêu cao áp đặc chủng, mác van thép carbon có thể chịu tải lên tới 350 - 400 bar.

Bao lâu thì doanh nghiệp nên tiến hành tháo ra bảo trì và vệ sinh định kỳ van bi một lần?

Đối với các môi trường làm việc thông thường như nước sạch hoặc khí nén khô, bạn nên tiến hành kiểm tra và tra dầu bôi trơn trục van định kỳ 12 tháng một lần. Trong các môi trường hóa chất độc hại hoặc đường ống dẫn lưu chất có lẫn cặn hạt, tần suất bảo trì nên được rút ngắn xuống 6 tháng một lần để kịp thời phát hiện hiện tượng rơ rạc gioăng và vệ sinh lòng bi sạch sẽ.

Chọn Đúng 1/4 Ball Valve Giúp Hệ Thống Hoạt Động Ổn Định

Tóm lại, việc thấu hiểu tường tận đặc tính công nghệ, cấu trúc vật liệu và các thông số cơ lý cốt lõi của dòng 1 4 ball valve chính là giải pháp nền tảng giúp các kỹ sư và nhà thầu tối ưu hóa hiệu suất vận hành cho các mạng lưới lưu chất tinh vi. Một thiết bị tuy có kích thước nhỏ gọn nhưng sở hữu độ kín cao, dễ lắp đặt sẽ bảo vệ toàn diện hệ thống khỏi các nguy cơ thất thoát áp lực, giảm thiểu chi phí sửa chữa vặt và nâng tầm tuổi thọ vận hành cho toàn bộ tổ hợp máy móc.
