Air NRV Valve: Chức năng, Nguyên lý hoạt động và Hướng dẫn lựa chọn chuẩn kỹ thuật

Air NRV valve dùng để làm gì?

Trong các hệ thống đường ống khí nén, khí kỹ thuật hay các ứng dụng lưu chất công nghiệp yêu cầu khắt khe về hướng di chuyển của dòng chảy, hiện tượng dòng khí quay ngược đột ngột có thể để lại hậu quả nghiêm trọng. Sự cố này dễ làm tổn hại, phá vỡ các thiết bị nhạy cảm phía trước, làm suy giảm hiệu suất toàn hệ thống hoặc thậm chí gây mất an toàn lao động nghiêm trọng.

Chính vì lý do đó, việc trang bị một thiết bị chuyên dụng cho phép dòng chảy di chuyển thuận chiều và triệt tiêu hoàn toàn dòng chảy ngược là yêu cầu tối quan trọng. Thiết bị đó chính là air nrv .

Tuy nhiên, việc đầu tư phụ kiện này đòi hỏi kỹ thuật viên phải nắm rõ hàng loạt yếu tố cốt lõi: Thiết bị này thực chất là gì và chữ NRV viết tắt từ đâu? Cơ chế vận hành ra sao và có những chủng loại nào? Liệu air nrv có điểm gì khác biệt so với van một chiều (check valve) thông thường hay van xả khí (air release valve)? Làm thế nào để chọn đúng kích thước, áp suất và tránh những sai lầm tốn kém?

Kiến thức nền

Air NRV valve là gì?

Air NRV (Air Non-Return Valve) là loại van một chiều được thiết kế để cho môi chất đi theo một hướng xác định và hạn chế hoặc ngăn dòng chảy ngược trong ứng dụng liên quan đến khí hoặc hệ thống đường ống, tùy theo thiết kế cụ thể của sản phẩm.

Về mặt cấu trúc từ vựng, tiền tố Air đại diện cho môi chất khí/không khí; NRV là viết tắt của Non-Return Valve (van không đảo chiều); và Valve chính là van.

Tuy nhiên, các chuyên gia kỹ thuật luôn khuyến cáo bạn không nên chỉ dựa vào tên gọi "air nrv " để mặc định cấu tạo của thiết bị. Trước khi mua sắm, bạn bắt buộc phải kiểm tra kỹ lưỡng bảng thông số (datasheet), mã model, tính chất môi chất, định mức áp suất, giới hạn nhiệt độ cũng như kiểu kết nối của sản phẩm.

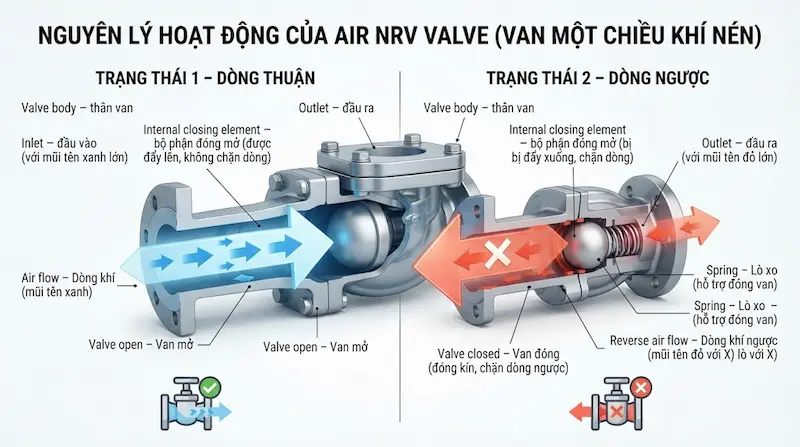

Nguyên lý hoạt động của Air NRV valve

Cơ chế vận hành của air nrv dựa hoàn toàn vào sự chênh lệch áp suất của dòng môi chất:

• Khi dòng chảy đi đúng chiều (Dòng thuận): Áp lực của luồng khí tác động thắng lực cản của bộ phận đóng mở (lò xo hoặc trọng lực), đẩy van mở ra để dòng khí lưu thông qua hệ thống.

• Khi dòng chảy đảo chiều (Dòng ngược): Áp suất từ phía sau dồn ngược lại, kết hợp cùng cơ chế đàn hồi lập tức đẩy bộ phận đóng sập chặt vào bệ đỡ, chặn đứng hoàn toàn dòng khí quay đầu.

Bộ phận đóng mở cốt lõi

Tùy thuộc vào từng model thiết kế cụ thể từ nhà sản xuất, bộ phận đóng mở có thể là đĩa trượt (disc), piston, viên bi (ball), hoặc cơ chế lò xo trợ lực (spring-loaded). Bạn không nên khẳng định một cấu trúc cụ thể nếu chưa tra cứu catalogue của hãng.

Phân loại Air NRV valve phổ biến

Để đáp ứng đa dạng các yêu cầu kỹ thuật của hệ thống khí, air nrv được chia thành các dòng cấu tạo chính:

Spring-loaded NRV (Van một chiều lò xo)

Sử dụng lực căng của lò xo để ép đĩa van về vị trí đóng ngay khi dòng khí yếu đi hoặc dừng lại.

• Ưu điểm: Tốc độ đóng cực nhanh, chống búa nước/sốc áp tốt, cấu trúc tương đối gọn gàng và có thể lắp đặt theo mọi hướng không gian tùy model.

Ball NRV (Van một chiều bi)

Sử dụng viên bi làm bộ phận đóng/mở. Khi dòng khí đi đúng chiều, áp lực đẩy viên bi dịch chuyển khỏi bệ ghế để mở đường; khi dòng đổi chiều, viên bi tự động lăn hoặc trượt về vị trí bịt kín.

Piston NRV (Van một chiều piston)

Sử dụng cấu trúc piston di chuyển theo hành trình thẳng đứng. Loại này thường được ứng dụng trong các hệ thống khí nén công nghiệp yêu cầu độ chính xác cao về lưu lượng và áp suất.

Thông số kỹ thuật quan trọng

Trước khi đưa ra quyết định đặt mua air nrv , bạn cần kiểm tra và đối chiếu kỹ lưỡng 7 thông số kỹ thuật cốt lõi sau:

Valve Size (Kích thước van): Các quy chuẩn phổ biến từ DN15, DN20, DN25, DN32 đến DN50... Lưu ý không nên chỉ chọn bừa theo đường kính ống mà phải đối chiếu catalogue thực tế của van.

Working Pressure (Áp suất làm việc): Giới hạn áp suất tối đa mà van có thể chịu đựng an toàn trong suốt quá trình vận hành.

Working Temperature (Nhiệt độ làm việc): Ngưỡng nhiệt độ của dòng khí mà thân van và gioăng làm kín đáp ứng được.

Material (Vật liệu chế tạo): Thường gặp bằng đồng thau (brass), inox (stainless steel), thép carbon hoặc nhựa kỹ thuật tùy model.

Connection (Kiểu kết nối): Kết nối ren trong/ngoài (threaded), mặt bích (flanged) hoặc nối ống chuyên dụng.

Flow Rate (Lưu lượng dòng chảy): Tránh hiện tượng nghẽn cổ chai, lưu lượng ảnh hưởng trực tiếp đến việc chọn kích thước van.

Cracking Pressure (Áp suất mở): Đối với một số dòng van lò xo, đây là mức áp suất tối thiểu cần đạt được để thắng lực lò xo và làm van bắt đầu mở.

So sánh Air NRV valve và Check valve

Nhiều người mua thường thắc mắc về sự khác biệt giữa hai tên gọi này. Về bản chất nguyên lý, air nrv và check valve đều thuộc nhóm van một chiều chống dòng chảy ngược, tuy nhiên tên gọi có sự khác biệt tùy theo thị trường và nhà sản xuất.

Lưu ý quan trọng

Bạn không thể mặc định mọi air nrv đều có thể thay thế hoàn toàn cho mọi loại check valve trên thị trường. Bắt buộc phải kiểm tra kỹ môi chất, áp suất, nhiệt độ, lưu lượng và hướng lắp đặt trước khi thay thế.

Air NRV valve có giống Air release valve không?

Đây là một sự nhầm lẫn phổ biến của người mua khi tìm kiếm các thiết bị liên quan đến từ khóa air valve. Trên thực tế, chúng thực hiện hai nhiệm vụ hoàn toàn khác nhau:

• Air NRV : Mục tiêu cốt lõi là ngăn chặn dòng khí chảy ngược theo nguyên lý van một chiều, bảo vệ hệ thống khỏi các xung áp bất ngờ.

• Air release valve (Van xả khí): Mục tiêu chính là tự động xả lượng khí thừa tích tụ ra khỏi hệ thống đường ống nước hoặc chất lỏng để tránh hiện tượng nghẽn khí, búa nước.

Hai thiết bị này hoàn toàn có thể cùng xuất hiện trên một hệ thống đường ống lớn, nhưng chúng đảm nhiệm chức năng độc lập và không thể thay thế cho nhau.

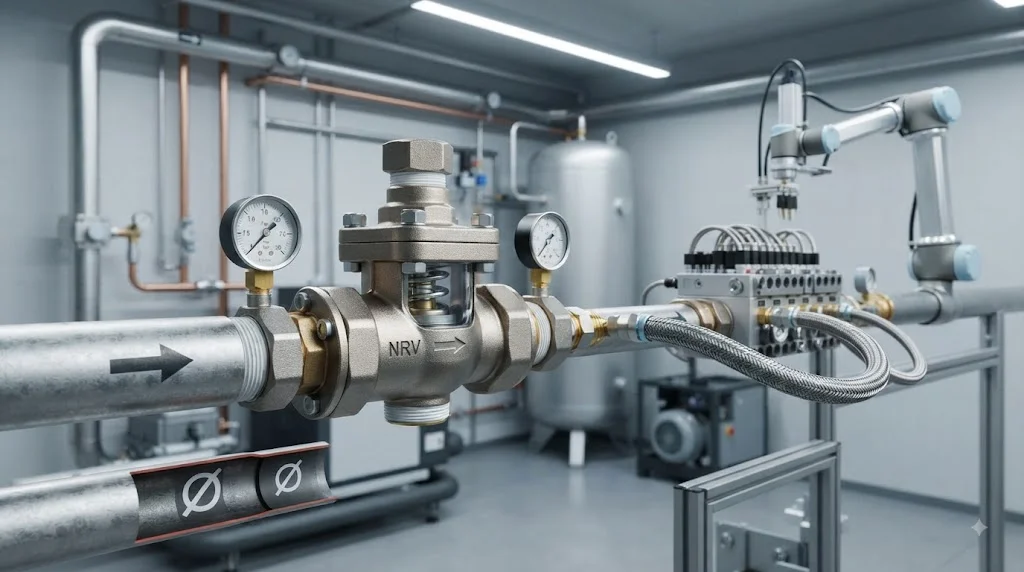

Ứng dụng thực tế của Air NRV

• Hệ thống khí nén công nghiệp: Kiểm soát hướng di chuyển của khí nén từ máy nén đến các thiết bị truyền động, ngăn không cho khí nén dội ngược lại làm hỏng cụm đầu nén.

• Đường ống khí kỹ thuật: Lắp đặt tại các nhánh phân phối khí để bảo vệ các van điều áp và cảm biến nhạy cảm phía trước.

• Thiết bị máy móc tự động hóa: Tích hợp trực tiếp vào các cụm xylanh khí nén, trạm nguồn khí để duy trì áp suất ổn định cho chu kỳ làm việc.

• Hệ thống cấp khí sạch: Đảm bảo dòng khí chỉ di chuyển một chiều duy nhất, tránh tình trạng nhiễm chéo dòng khí từ các khu vực thứ cấp.

Vì sao hệ thống cần Air NRV ?

Ngăn chặn triệt để dòng chảy ngược: Đây là chức năng sống còn giúp bảo vệ đường ống khỏi các sự cố tụt áp đột ngột.

Bảo vệ thiết bị đầu nguồn: Hạn chế tối đa việc áp lực và dòng khí ngược làm hư hại máy nén khí, van điều áp hoặc thiết bị đo đạc.

Duy trì hướng dòng ổn định: Định hướng dòng khí di chuyển trơn tru theo đúng thiết kế ban đầu của kỹ sư.

Vận hành tự động hoàn toàn: Van đóng mở dựa trên áp lực vật lý, không đòi hỏi người vận hành phải thao tác bằng tay.

Tối ưu hóa độ bền hệ thống: Giảm thiểu tối đa hiện tượng rung lắc, sốc áp và duy trì sự ổn định dài hạn cho toàn bộ dây chuyền.

6 sai lầm thường gặp khi chọn và lắp Air NRV valve

Chỉ chọn theo đường kính ống đơn thuần: Nghĩ rằng ống DN25 thì mua đại một chiếc air nrv DN25 mà bỏ qua thông số lưu lượng và áp suất.

Không kiểm tra tính tương thích môi chất: Dùng van chuyên dụng cho khí nén thông thường áp dụng cho các loại khí ăn mòn đặc biệt.

Bỏ qua giới hạn áp suất làm việc: Lắp đặt thiết bị có định mức PN thấp hơn áp lực thực tế của máy nén khí, gây nứt vỡ nguy hiểm.

Quên kiểm tra giới hạn nhiệt độ: Nhiệt độ khí nén cao làm lão hóa gioăng làm kín bên trong van, dẫn đến rò rỉ khí.

Lắp ngược chiều dòng chảy: Không quan sát kỹ ký hiệu mũi tên hướng dòng chảy ($\rightarrow$ FLOW) khắc trên thân van.

Nhầm lẫn với van xả khí (Air Release Valve): Mua nhầm thiết bị dẫn đến việc không thể chặn dòng khí ngược theo yêu cầu thiết kế.

Hướng dẫn lắp đặt Air NRV valve đúng kỹ thuật

• Bước 1: Kiểm tra hướng dòng chảy: Quan sát kỹ ký hiệu mũi tên $\rightarrow$ FLOW được đúc nổi trên thân air nrv để xác định chính xác chiều dòng khí đi qua.

• Bước 2: Kiểm tra kích thước và kết nối: Đảm bảo ren hoặc mặt bích của đường ống hoàn toàn khớp với đầu chờ của van.

• Bước 3: Làm sạch kỹ đường ống: Dùng khí nén thổi bay bụi bẩn, mạt kim loại, xỉ hàn hoặc dị vật còn sót lại bên trong đoạn ống trước khi lắp van.

• Bước 4: Thực hiện lắp đặt chuẩn xác: Đối với kết nối ren, quấn băng tan PTFE đủ vòng theo chiều kim đồng hồ. Đối với mặt bích, siết đều lực bulong theo hình chéo sao cho gioăng đệm phẳng đều.

• Bước 5: Không tạo ứng suất cơ học lên thân van: Cố định chắc chắn các đoạn ống hai đầu, tuyệt đối không để trọng lượng đường ống đè nặng trực tiếp lên van.

• Bước 6: Vận hành kiểm tra sau lắp: Cấp áp từ từ vào hệ thống, lắng nghe âm thanh dòng chảy và dùng nước xà phòng kiểm tra xung quanh mối nối để chắc chắn không bị rò rỉ khí.

Checklist chọn Air NRV trước khi mua

•  Đã xác định chính xác tính chất môi chất khí.

•  Nắm rõ chiều di chuyển của dòng chảy.

•  Kích thước danh nghĩa hoàn toàn tương thích.

•  Kiểu kết nối ren hoặc bích phù hợp hệ thống.

•  Chất liệu thân van và gioăng đáp ứng môi trường.

•  Định mức áp suất làm việc đáp ứng tốt áp lực thực tế.

•  Giới hạn nhiệt độ nằm trong vùng an toàn.

•  Lưu lượng qua van không bị thắt cổ chai.

•  Đã kiểm tra thông số áp suất mở (cracking pressure) nếu cần.

•  Xác định rõ hướng lắp đặt không gian thực tế.

•  Đối chiếu kỹ thông số qua catalogue nhà sản xuất.

•  Xác nhận mã model chuẩn xác trước khi đặt hàng.

Câu hỏi thường gặp (FAQ)

Air NRV valve là gì?

Air NRV là cách gọi chuyên ngành của van một chiều dùng cho hệ thống khí, có chức năng cho phép môi chất khí di chuyển theo một chiều nhất định và ngăn chặn tuyệt đối dòng chảy ngược.

NRV có nghĩa là gì?

NRV là viết tắt của cụm từ tiếng Anh Non-Return Valve, biểu thị tính năng kỹ thuật không cho phép dòng chất lưu quay ngược trở lại theo thiết kế.

Air NRV có phải check valve không?

Về mặt nguyên lý chức năng cơ bản, air nrv và check valve đều thuộc dòng van một chiều. Tuy nhiên, cách gọi tên cụ thể, cấu tạo chi tiết và tiêu chuẩn sản xuất sẽ tùy thuộc vào từng nhà sản xuất và ứng dụng thực tế.

Air NRV có giống air release valve không?

Hoàn toàn khác biệt. Air NRV chuyên làm nhiệm vụ chống dòng khí chảy ngược, trong khi air release valve là thiết bị được thiết kế riêng biệt để xả lượng khí thừa tích tụ ra khỏi đường ống.

Làm sao chọn đúng Air NRV ?

Bạn cần kiểm tra đồng bộ các yếu tố gồm loại môi chất khí, kích thước đường ống, áp suất vận hành, giới hạn nhiệt độ, lưu lượng dòng chảy, vật liệu, kiểu kết nối và hướng lắp đặt, sau đó đối chiếu trực tiếp với catalogue của model cụ thể.

Kết luận

Chọn đúng Air NRV valve để kiểm soát dòng chảy hiệu quả

Việc lựa chọn và ứng dụng air nrv đòi hỏi sự cẩn trọng dựa trên các thông số kỹ thuật cốt lõi thay vì chỉ chọn mua theo cảm tính. Để đảm bảo hệ thống khí vận hành an toàn, bền bỉ và không xảy ra sự cố sụt áp hay dòng ngược, bạn cần đồng bộ hóa chính xác các yếu tố.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về air nrv valve
