Nguyên Lý Hoạt Động Của Van Thủy Lực: Cấu Tạo, Phân Loại Và Ứng Dụng Kỹ Thuật

Trong bất kỳ hệ thống truyền động chất lỏng nào, Hydraulic Valve luôn giữ vai trò là "bộ não" điều khiển toàn bộ dòng năng lượng. Sự cố tụt áp đột ngột, xi lanh di chuyển giật cục hay hệ thống ngừng hoạt động phần lớn đều xuất phát từ việc vận hành van sai thông số. Việc nắm rõ nguyên lý hoạt động của Hydraulic Valve không chỉ giúp các kỹ sư thiết kế mạch chuẩn xác mà còn hỗ trợ đội ngũ bảo trì khoanh vùng sự cố nhanh chóng, tránh tổn thất hàng trăm triệu đồng do dừng dây chuyền sản xuất.

Tuy nhiên, với hàng loạt chủng loại như van phân phối, van an toàn, van tiết lưu hay van proportional, nhiều người vận hành vẫn gặp khó khăn trong việc phân biệt cơ chế điều khiển của từng thiết bị. Bài viết này sẽ phân tích chi tiết toàn bộ cấu tạo, phân loại, ứng dụng và nguyên lý hoạt động của Hydraulic Valve theo chuẩn kỹ thuật chuyên ngành.

Vì sao cần hiểu nguyên lý hoạt động của Hydraulic Valve?

Trong vận hành máy móc công nghiệp và thiết bị cơ giới, Hydraulic Valve chịu trách nhiệm định hướng, nén áp và phân phối dòng dầu đến các cơ cấu chấp hành. Nếu không nắm vững nguyên lý vận hành:

• Bạn rất dễ chọn sai chủng loại van, gây quá tải cho bơm hoặc vỡ đường ống.

• Không thể chẩn đoán chính xác nguyên nhân khi hệ thống bị tụt áp hoặc kẹt con trượt (spool).

• Thao tác cài đặt áp suất xả bất hợp lý làm lãng phí tổn hao năng lượng dưới dạng nhiệt.

Nắm chắc nguyên lý giúp nhà thầu và kỹ sư chủ động trong việc tính toán lưu lượng, lựa chọn linh kiện thay thế chuẩn xác và kéo dài tuổi thọ cho toàn bộ hệ thống.

Van thủy lực là gì?

Hydraulic Valve là thiết bị được sử dụng trong hệ thống thủy lực để điều khiển hướng dòng chảy, áp suất hoặc lưu lượng của dầu thủy lực, qua đó kiểm soát hoạt động của các cơ cấu như xi lanh và mô tơ thủy lực.

Trong một mạch truyền động, van đóng vai trò là cơ cấu điều khiển trung gian giữa nguồn cấp năng lượng (bơm thủy lực) và bộ phận thực thi (xi lanh, motor). Tùy thuộc vào thiết kế, thiết bị này đảm nhận 5 chức năng cốt lõi:

• Điều khiển hướng: Đổi chiều chuyển động tiến/lùi của xi lanh hoặc quay thuận/nghịch của motor.

• Điều chỉnh áp suất: Giới hạn áp suất tối đa để bảo vệ hệ thống hoặc hạ áp cho từng nhánh làm việc riêng biệt.

• Điều chỉnh lưu lượng: Tăng/giảm tốc độ di chuyển của cơ cấu chấp hành.

• Bảo vệ an toàn: Chống dội áp, ngăn dòng chảy ngược gây hỏng bơm.

• Điều khiển trình tự: Tự động kích hoạt các bước truyền động nối tiếp nhau trong chu trình máy.

Cấu tạo cơ bản của Hydraulic Valve

Mặc dù có hàng trăm model khác nhau, một Hydraulic Valve tiêu chuẩn đều được cấu thành từ các bộ phận chính sau:

• Thân van (Body): Làm bằng gang đúc hoặc thép hợp kim chịu lực, bên trong được gia công các khoang chứa và đường dẫn dầu chính xác.

• Các cổng dầu (Ports): Nơi kết nối van với đường ống. Các ký hiệu phổ biến gồm cổng P (cổng nguồn cấp áp), T (cổng đường hồi về thùng), A/B (cổng ra cơ cấu chấp hành), Y/X (cổng đường dầu điều khiển pilot).

• Con trượt (Spool) hoặc Đĩa/Bi van (Poppet): Bộ phận đóng/mở trực tiếp. Spool có dạng hình trụ tròn với các rãnh cách ly; Poppet có dạng nón hoặc viên bi sắt.

• Lò xo định vị (Spring): Giữ con trượt hoặc đĩa van ở vị trí mặc định (vị trí trung tính) khi chưa có lực tác động.

• Cơ cấu tác động (Actuator): Dùng để dịch chuyển con trượt, bao gồm: tay gạt cơ khí, cuộn coil điện từ (solenoid), nút ấn, hoặc áp suất pilot.

• Gioăng/Phớt làm kín (Seals): Làm bằng cao su NBR hoặc Viton, ngăn ngừa tình trạng rò rỉ dầu ra môi trường bên ngoài hoặc rò rỉ giữa các khoang nội bộ.

Cơ chế đóng mở cốt lõi: Khi cơ cấu tác động lực (điện từ, cơ học hoặc áp suất pilot), phần tử đóng mở (Spool/Poppet) sẽ di chuyển dọc theo thân van. Sự dịch chuyển này làm thay đổi diện tích che phủ giữa các rãnh trên con trượt và cửa dầu trên thân van, từ đó đóng, mở hoặc tiết lưu dòng dầu theo ý muốn.

Dầu thủy lực đóng vai trò gì trong quá trình vận hành?

Dầu thủy lực không đơn thuần là chất lỏng làm mát hay bôi trơn, mà chính là môi chất truyền tải năng lượng trong toàn bộ hệ thống.

• Truyền lực và áp suất: Bơm thủy lực tạo ra dòng chảy, khi dòng chảy bị van cản trở sẽ sinh ra áp suất. Áp suất này tác động lên diện tích piston xi lanh để tạo ra lực đẩy hàng chục tấn.

• Tốc độ vận hành: Lưu lượng dầu tính bằng lít/phút chảy qua van quyết định trực tiếp đến tốc độ vươn ra hoặc co về của xi lanh cũng như vận tốc quay của motor.

• Độ nhớt của dầu: Ảnh hưởng trực tiếp đến khả năng rò rỉ qua khe hở con trượt và tổn thất áp suất. Dầu quá đặc làm van hoạt động chậm; dầu quá loãng làm gia tăng rò rỉ nội bộ.

• Mức độ sạch của dầu: Khe hở giữa con trượt (spool) và thân van cực kỳ nhỏ, chỉ khoảng 5 đến 15 micromet. Nếu dầu bị nhiễm bẩn bởi mạt kim loại hay bụi cát, con trượt sẽ lập tức bị kẹt cứng, gây đơ van hoặc cháy cuộn dây điện từ.

Nguyên lý hoạt động của Hydraulic Valve

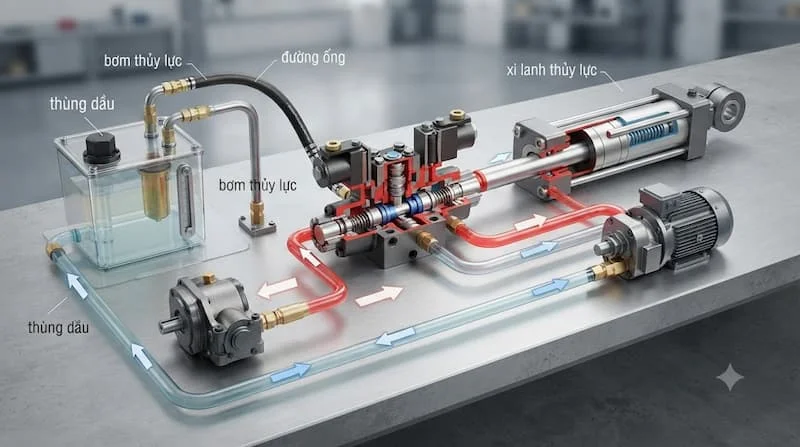

Để hình dung tổng thể, nguyên lý hoạt động của Hydraulic Valve trong một chu trình khép kín diễn ra theo 6 bước liên hoàn:

• Bước 1: Bơm tạo dòng dầu: Bơm hút dầu từ thùng chứa và đẩy dòng dầu có năng lượng vào mạng lưới đường ống.

• Bước 2: Dầu đi đến van: Dòng dầu áp suất cao đi vào cổng cấp P của Hydraulic Valve.

• Bước 3: Cơ cấu điều khiển tác động: Khi có tín hiệu (kích hoạt cuộn coil điện từ, gạt tay gạt, hoặc cấp áp suất pilot), một lực cơ học được tạo ra để thắng lực cản của lò xo định vị.

• Bước 4: Phần tử van thay đổi vị trí: Lực tác động đẩy con trượt (Spool) hoặc đĩa van (Poppet) trượt dọc trong lòng thân van.

• Bước 5: Thay đổi đường dầu: Các rãnh trên con trượt khớp với các khoang trong thân van, thông cổng P với cổng A (hoặc B), đồng thời mở đường cho cổng B (hoặc A) nối thông với cổng hồi T.

• Bước 6: Hệ thống đạt trạng thái mong muốn: Dầu áp suất cao đi vào xi lanh để thực hiện công nén/đẩy, trong khi dầu ở khoang đối diện được xả về thùng chứa T. Khi ngắt tín hiệu, lò xo lập tức đẩy con trượt về vị trí ban đầu.

Nguyên lý hoạt động của Hydraulic Valve điều khiển hướng

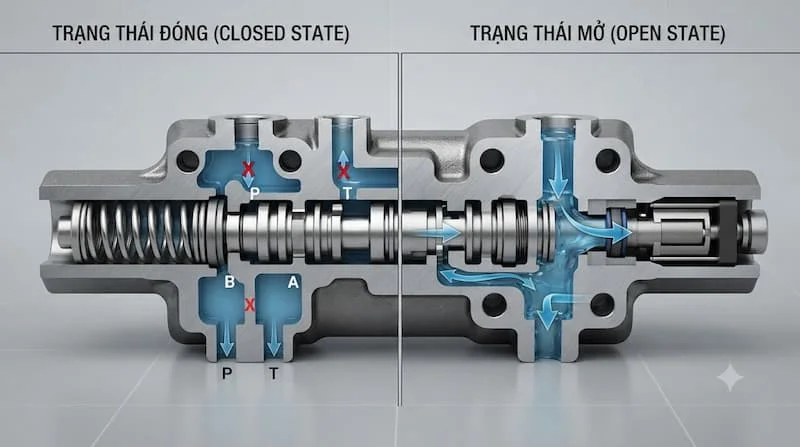

Van điều khiển hướng (van phân phối/van đảo chiều) có nhiệm vụ đóng, mở hoặc thay đổi hướng đi của dòng dầu để điều khiển chuyển động của cơ cấu chấp hành.

Hãy xét ví dụ về van phân phối 4 cửa 3 vị trí (4/3) điều khiển xi lanh kép:

• Trạng thái trung tính (Vị trí giữa): Nhờ lực lò xo ở hai đầu, con trượt nằm ở chính giữa. Cổng P bị chặn (hoặc nối về T tùy sơ đồ trung tâm), xi lanh đứng yên tại vị trí.

• Trạng thái 1 (Kích hoạt Coil A): Con trượt dịch sang phải. Cổng P nối với A, đưa dầu áp lực vào khoang sau xi lanh đẩy piston vươn ra. Đồng thời, cổng B nối với T, cho phép dầu ở khoang trước xả về thùng chứa (P thông với A, B thông với T).

• Trạng thái 2 (Kích hoạt Coil B): Con trượt dịch sang trái. Cụm đường dẫn đảo ngược: cổng P nối với B, đưa dầu vào khoang trước để thu xi lanh về; cổng A nối với T để xả dầu khoang sau (P thông với B, A thông với T).

Nguyên lý hoạt động của Hydraulic Valve điều khiển áp suất

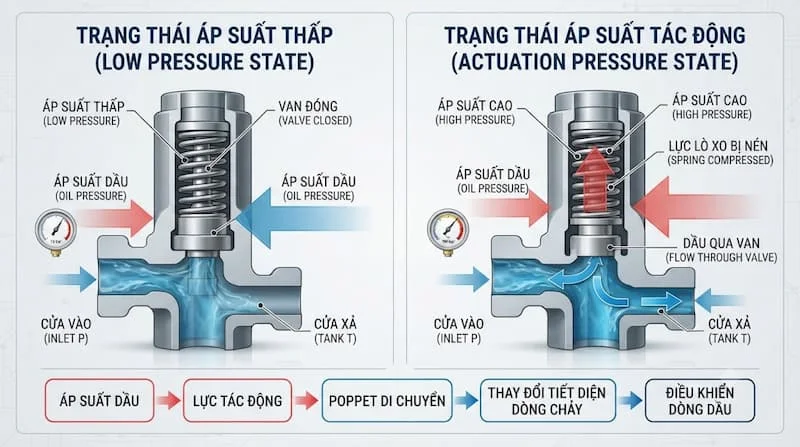

Khác với van hướng đóng/mở đường dẫn, van điều khiển áp suất vận hành dựa trên sự cân bằng lực giữa áp suất chất lỏng và lực nén lò xo để duy trì hoặc giới hạn mức áp lực mong muốn.

1. Van an toàn (Relief Valve)

• Nguyên lý: Ở trạng thái bình thường, lực lò xo nén giữ chặt đĩa van (poppet) đóng kín cổng xả về thùng. Khi áp suất hệ thống vượt quá giá trị cài đặt của lò xo, áp lực dầu sẽ đẩy lùi poppet, mở đường cho dầu dư thừa chảy thẳng về thùng T. Hành trình này giúp dập tắt đỉnh áp, bảo vệ ống dẫn và bơm không bị vỡ.

2. Van giảm áp (Pressure Reducing Valve)

• Nguyên lý: Dùng để hạ áp cho một nhánh làm việc riêng biệt (ví dụ: mạch kẹp phôi cần áp suất thấp hơn mạch nâng chính). Van thường ở trạng thái mở. Khi áp suất ở nhánh phía sau van tăng lên chạm mức cài đặt, dầu điều khiển sẽ tác động làm con trượt khép bớt cửa van lại, tạo tổn hao áp suất cục bộ để giữ áp suất đầu ra luôn ổn định.

3. Van tuần tự (Sequence Valve)

• Nguyên lý: Cho phép dòng dầu đi qua nhánh thứ hai chỉ khi áp suất ở nhánh thứ nhất đã đạt đến một giá trị ấn định trước. Điều này đảm bảo xi lanh A kẹp chặt phôi xong thì xi lanh B mới bắt đầu đi xuống khoan.

Nguyên lý hoạt động của van điều khiển lưu lượng

Van điều khiển lưu lượng quyết định tốc độ di chuyển của xi lanh hoặc vận tốc quay của motor thủy lực bằng cách điều chỉnh tiết diện thu hẹp của đường dẫn dầu.

• Van tiết lưu đơn giản (Throttle Valve): Vận hành bằng cách xoay vít chỉnh để thu hẹp hoặc mở rộng khe hở cho dầu đi qua. Nhược điểm: Lưu lượng đi qua van sẽ bị biến động nếu tải trọng trên xi lanh thay đổi.

• Van điều khiển lưu lượng có bù áp (Pressure-Compensated Flow Control Valve): Được tích hợp thêm một con trượt giảm áp tự động bên trong. Khi tải trọng biến động làm chênh lệch áp suất qua khe tiết lưu thay đổi, con trượt bù áp sẽ tự điều chỉnh để giữ cho độ chênh áp này không đổi, đảm bảo tốc độ xi lanh luôn ổn định tuyệt đối.

• Van tiết lưu một chiều: Kết hợp giữa van tiết lưu và van một chiều. Dầu đi theo chiều thuận sẽ bị tiết lưu để chỉnh tốc độ; khi chảy theo chiều ngược lại, dầu sẽ đẩy mở van một chiều để đi qua tự do mà không gặp cản trở.

Phân loại Hydraulic Valve theo nguyên lý điều khiển

Để dễ dàng thiết kế và tra cứu hệ thống, người ta phân loại Hydraulic Valve dựa theo biến số vận hành chính mà van đảm nhiệm:

So sánh nguyên lý hoạt động của các loại Hydraulic Valve

Mỗi dòng van được thiết kế để giải quyết một bài toán cơ học riêng biệt. Không một loại van đơn lẻ nào có thể thay thế hoàn toàn cho các dòng van khác trong mạch:

Hydraulic Valve được ứng dụng ở đâu?

Nhờ khả năng truyền tải lực nén khổng lồ trong một thiết kế gọn nhẹ, Hydraulic Valve có mặt trong mọi ngành công nghiệp nặng và thiết bị cơ giới:

• Máy ép thủy lực công nghiệp: Sử dụng van an toàn công suất lớn và van phân phối cartridge để điều khiển chu trình dập, ép tạo hình kim loại với lực ép hàng ngàn tấn.

• Máy công trình (Máy xúc, máy đào, máy gạt): Sử dụng cụm van phân phối nhiều ngăn (Multi-way valve) kết hợp đường pilot để điều khiển nhịp nhàng cần cẩu, gầu xúc và xích di chuyển.

• Máy phun ép nhựa & Máy CNC: Sử dụng van proportional và van servo để kiểm soát chính xác tốc độ phun nhựa và lực kẹp khuôn, đảm bảo sản phẩm không bị bavia.

• Hệ thống nâng hạ & Tàu thủy: Sử dụng van cân bằng (Counterbalance valve) để giữ cố định sàn nâng, tời kéo, ngăn hiện tượng tải trọng tự rơi tự do do trọng lực.

Dấu hiệu Hydraulic Valve hoạt động không đúng

Khi Hydraulic Valve gặp sự cố, hệ thống sẽ phát ra các tín hiệu cảnh báo rõ rệt:

• Xi lanh di chuyển chậm hoặc không hoạt động: Do van tiết lưu bị nghẹt, con trượt van phân phối bị kẹt ngầm, hoặc van an toàn bị rò dầu về thùng.

• Chuyển động giật cục (Rung giật): Do van bị lọt khí, lực nén lò xo không đều hoặc mòn con trượt gây hiện tượng dính cơ học.

• Áp suất hệ thống dao động thất thường: Van an toàn bị bẩn đĩa xả, làm đĩa van đóng mở liên tục không ổn định.

• Nhiệt độ dầu tăng cao bất thường: Do dầu bị ép qua các khe rò rỉ nội bộ của van hoặc van an toàn xả liên tục do cài đặt sai áp suất.

• Tiếng ồn lạ và rò rỉ dầu: Tiếng rít gầm phát ra tại van an toàn do hiện tượng xâm thực (cavitation) hoặc dầu rỉ ra ngoài qua gioăng phớt cổ trục bị rách.

Vì sao van thủy lực bị kẹt hoặc hoạt động không ổn định?

Phân tích nguyên nhân gốc rễ giúp kỹ sư đưa ra phương án xử lý triệt me thay vì chỉ thay mới van một cách lãng phí:

• Dầu thủy lực bị nhiễm bẩn (Nguyên nhân chiếm 80%): Mạt kim loại, xỉ hàn hay bụi bẩn lọt vào khe hở giữa spool và thân van gây kẹt cứng con trượt.

• Dầu bị biến chất hoặc sai độ nhớt: Dầu quá đặc làm chậm hành trình con trượt; dầu bị cháy tạo thành bùn cặn bám chặt lòng van.

• Lò xo định vị bị mỏi hoặc gãy: Lực lò xo yếu không thể đẩy con trượt về vị trí trung tính sau khi ngắt điện coil.

• Cháy cuộn dây điện từ (Coil solenoid): Do cắm sai điện áp, sụt áp mạng lưới hoặc van bị kẹt cơ khí khiến cuộn coil bị ngâm điện quá tải sinh nhiệt cháy.

• Biến dạng thân van do siết lực quá đà: Siết bu-lông đế van (Subplate) không đúng lực momen quy định làm lòng van bị vặn cong vi mô, kẹt cứng con trượt.

• Đường dầu Pilot bị tắc: Cặn bẩn làm nghẹt lỗ tiết lưu nhỏ trên đường dẫn dầu điều khiển pilot.

Checklist kiểm tra khi van thủy lực hoạt động bất thường

Khi hệ thống gặp sự cố, hãy thực hiện kiểm tra nhanh theo 11 bước dưới đây trước khi quyết định tháo rã toàn bộ cụm van:

1. Kiểm tra mức dầu trong thùng chứa có đạt vạch tiêu chuẩn không.

2. Kiểm tra màu sắc và độ sạch của dầu (có bị đục, bọt khí hay mùi khét không).

3. Kiểm tra phin lọc dầu xem có bị tắc nghẽn hoặc sập lõi lọc không.

4. Dùng đồng hồ đo áp suất tại cổng P để xác định áp suất tổng của hệ thống.

5. Kiểm tra điện áp cấp vào cuộn coil solenoid bằng đồng hồ vạn năng.

6. Dùng tô-vít nhấn thử vào ty thử cơ khí (Manual override) trên cuộn coil xem con trượt có di chuyển không.

7. Kiểm tra đường ống hồi T xem dầu có bị xả tràn liên tục về thùng không.

8. Kiểm tra nhiệt độ bề mặt thân van (nếu van quá nóng chứng tỏ đang bị rò rỉ nội bộ nặng).

9. Kiểm tra các vị trí mối nối, mặt đế van xem có rò rỉ dầu ra ngoài không.

10. Tháo cuộn coil kiểm tra xem có bị cháy đen hoặc mất từ tính không.

11. Đối chiếu mã hiệu (Model code) trên nhãn van xem có đúng thông số thiết kế mạch không.

Những lưu ý khi lựa chọn và lắp đặt van thủy lực

Chọn đúng van ngay từ đầu sẽ giúp mạch thủy lực vận hành êm ái và tối ưu chi phí vận hành:

• Chọn theo lưu lượng và áp suất: Tuyệt đối không chọn van chỉ dựa vào kích thước ren nối. Hãy tính toán lưu lượng đỉnh qua van để chọn size van phù hợp, tránh gây tổn thất áp suất quá lớn.

• Xác định chính xác sơ đồ con trượt (Spool Center Condition): Tùy thuộc vào yêu cầu giữ tải hay xả áp bơm mà chọn sơ đồ trung tâm kín (Closed center), trung tâm mở (Open center) hay trung tâm xả (Tandem center).

• Chọn đúng điện áp điều khiển: Tùy thuộc vào tủ điện điều khiển để chọn cuộn coil phù hợp với hệ thống điện nhà xưởng hay xe cơ giới.

• Lưu ý độ sạch môi chất: Các dòng van Proportional hay Servo yêu cầu cấp độ sạch của dầu rất cao. Cần trang bị lọc dầu mịn trước khi đưa dầu vào van.

• Lắp đặt chuẩn kỹ thuật: Làm sạch bề mặt đế van trước khi gá lắp, thay mới toàn bộ O-ring lót đế và siết lực bu-lông cân đối theo đúng chỉ dẫn của nhà sản xuất.

Câu hỏi thường gặp về nguyên lý hoạt động của van thủy lực

1. Van thủy lực hoạt động dựa trên nguyên lý cốt lõi nào?

Nó hoạt động dựa trên nguyên lý thay đổi diện tích tiết diện của đường dẫn dòng chảy hoặc cân bằng lực giữa áp suất chất lỏng và lực nén lò xo. Qua đó, van điều phối dòng dầu áp suất cao đến các vị trí yêu cầu trong mạch.

2. Sự khác biệt giữa van thủy lực On/Off và van Proportional là gì?

Van On/Off (van thường) chỉ có 2 trạng thái: mở hoàn toàn hoặc đóng hoàn toàn. Trong khi đó, van Proportional (tuyến tính) có thể điều chỉnh độ mở của con trượt tỷ lệ thuận với dòng điện điều khiển đầu vào, cho phép chỉnh tốc độ và lực ép một cách mượt mà.

3. Vì sao van thủy lực điện từ thường bị cháy cuộn coil?

Cuộn coil bị cháy thường do 3 nguyên nhân: Cấp sai điện áp định mức; con trượt bên trong bị kẹt cơ khí làm cuộn dây bị ngâm điện quá tải; hoặc do môi trường làm việc quá nóng, nước lọt vào gây ngắn mạch.

4. Van thủy lực điều khiển tốc độ xi lanh bằng cách nào?

Van điều khiển tốc độ bằng cách tiết lưu (thay đổi độ mở cổng dầu) để khống chế lưu lượng đi vào hoặc đi ra khỏi xi lanh. Lưu lượng càng lớn thì xi lanh di chuyển càng nhanh và ngược lại.

5. Làm thế nào để biết van thủy lực bị rò rỉ nội bộ (Internal Leakage)?

Hiện tượng rò rỉ nội bộ xảy ra khi dầu chảy luồn qua khe hở giữa con trượt và thân van sang cổng hồi T. Dấu hiệu nhận biết là xi lanh bị tụt tải khi dừng, áp suất hệ thống không đạt mức cài đặt và thân van bị nóng lên rất nhanh.

Hiểu đúng nguyên lý để lựa chọn và vận hành van thủy lực hiệu quả

Tóm lại, việc nắm vững nguyên lý hoạt động của van thủy lực chính là chìa khóa giúp bạn làm chủ hệ thống truyền động chất lỏng. Dù là van điều khiển hướng, áp suất hay lưu lượng, cơ chế cốt lõi vẫn xoay quanh việc kiểm soát dòng năng lượng thông qua sự dịch chuyển chính xác của các phần tử đóng mở bên trong thân van.
