Van Điện Từ Phi 90: Cấu Tạo, Nguyên Lý Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong các hệ thống cấp thoát nước công nghiệp, xử lý nước thải và dây chuyền tự động hóa, DN90 Solenoid Valve là một trong những thiết bị điều khiển dòng chảy được tìm kiếm và ứng dụng nhiều nhất. Nhờ khả năng đóng mở tức thì bằng tín hiệu điện, van giúp tối ưu hóa quy trình vận hành và tiết kiệm chi phí nhân công.

Tuy nhiên, do thói quen gọi tên theo quy ước kích thước dân dụng, rất nhiều kỹ sư và nhà thầu đã gặp sự cố lắp không vừa đường ống, cháy cuộn coil hoặc hư hỏng màng van do chọn sai thông số kỹ thuật. Bài viết này sẽ cung cấp góc nhìn chuyên sâu về DN90 Solenoid Valve, phân tích cấu tạo, nguyên lý, các lưu ý chọn mua và thi công giúp hệ thống của bạn vận hành an toàn, bền bỉ.

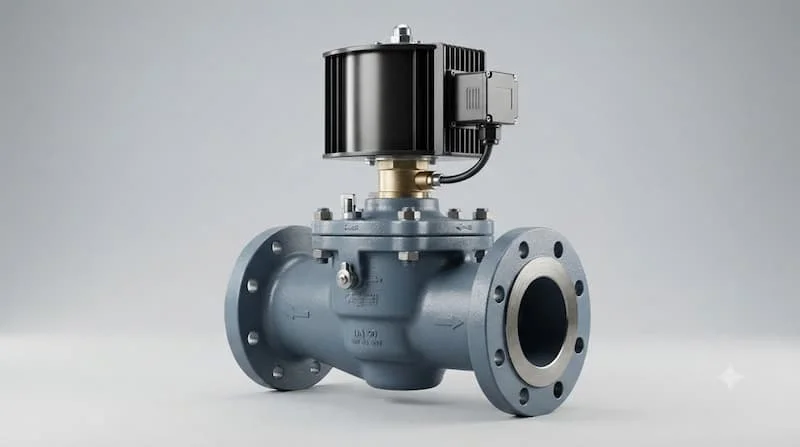

Van điện từ phi 90 là gì?

DN90 Solenoid Valve là cách gọi phổ biến đối với van điện từ được sử dụng cho đường ống có kích thước khoảng 90 mm theo cách quy ước của người dùng hoặc nhà cung cấp. Van sử dụng cuộn coil điện từ để điều khiển cơ cấu đóng/mở dòng lưu chất. Kích thước kết nối thực tế cần được đối chiếu với thông số kỹ thuật và tiêu chuẩn của từng sản phẩm.

Trong thuật ngữ cơ điện, "phi 90" thường ám chỉ đường kính ngoài của ống nhựa (như PVC, HDPE, PPR có đường kính ngoài khoảng 90 mm). Tuy nhiên, các nhà sản xuất van công nghiệp lại phân loại sản phẩm theo kích thước danh nghĩa (DN - Nominal Diameter) hoặc inch. Đường ống phi 90 mm tương đương với kích thước DN80 hoặc 3 inch (3").

Sự khác biệt giữa đường kính ngoài (phi) và kích thước danh nghĩa (DN) nằm ở độ dày thành ống và tiêu chuẩn sản xuất. Bạn không nên chỉ dựa vào con số 90 để mua van vì van DN80 có thể sử dụng kết nối ren hoặc kết nối mặt bích. Việc không đối chiếu catalogue trước khi đặt mua dễ dẫn đến tình trạng sai lệch tiêu chuẩn bích, lệch tâm lỗ bulong hoặc không vừa bước ren.

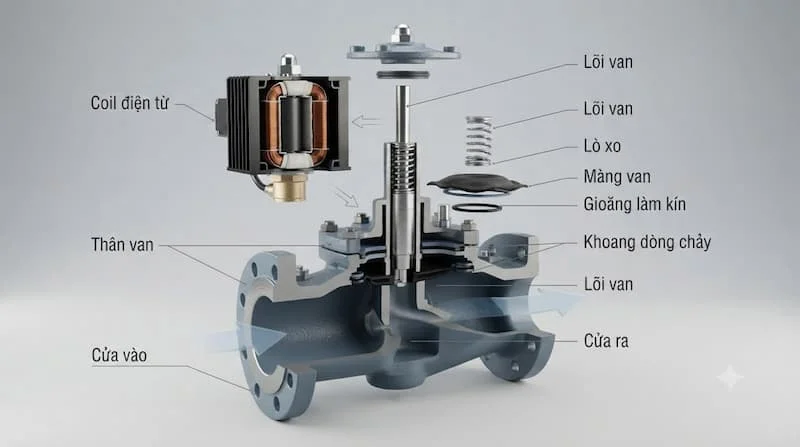

Cấu tạo của DN90 Solenoid Valve

Do kích thước lớn (tương đương đường ống 90 mm), DN90 Solenoid Valve thường có kết cấu phức tạp và vững chắc hơn so với các dòng van nhỏ dùng cho gia đình.

• Thân van: Thường làm bằng đồng đúc, inox 304/316, gang hoặc nhựa PVC/PPR chịu lực. Thân van chịu trách nhiệm định hình đường dẫn lưu chất và chịu áp suất hệ thống.

• Cửa vào và cửa ra: Nơi kết nối trực tiếp với đường ống bằng ren hoặc mặt bích.

• Cuộn coil (Solenoid Coil): Bộ phận chuyển đổi điện năng thành từ năng, bên trong chứa cuộn dây đồng được bọc lớp cách điện.

• Lõi từ (Piston/Trục van): Cấu tạo từ vật liệu nhiễm từ, chuyển động dọc bên trong ống dẫn để tác động lên cơ cấu đóng mở.

• Lò xo phục hồi: Giúp đẩy lõi từ về vị trí ban đầu khi ngắt nguồn điện.

• Màng van hoặc Piston: Bộ phận trực tiếp chặn hoặc mở dòng chảy. Màng van thường làm từ cao su EPDM, NBR hoặc FKM/Viton.

• Khoang điều khiển (đối với van dạng pilot): Khoang áp suất nhỏ phía trên màng van, giúp tận dụng chính áp suất của lưu chất để hỗ trợ quá trình đóng mở nhẹ nhàng hơn.

Khác biệt về nguyên lý đóng mở: Đối với đường ống lớn như phi 90, van đa phần sử dụng cơ chế tác động bán trực tiếp hoặc tác động pilot (gián tiếp). Dạng pilot tận dụng chênh lệch áp suất lưu chất để đẩy màng van, giúp cuộn coil không cần quá lớn mà vẫn đóng mở tốt. Trong khi đó, van tác động trực tiếp yêu cầu lực cuộn coil cực lớn nên ít khi áp dụng cho kích thước này.

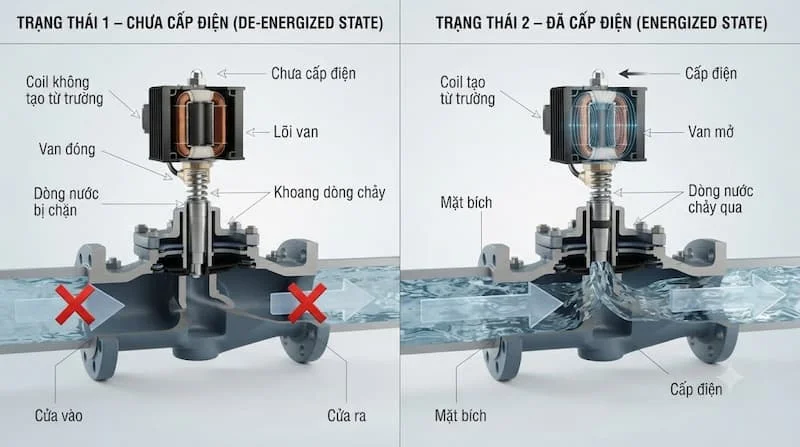

Nguyên lý hoạt động của DN90 Solenoid Valve

Nguyên lý hoạt động của DN90 Solenoid Valve diễn ra theo chuỗi tác động vật lý khép kín:

Cấp điện vào cuộn coil ➔ Cuộn coil sinh ra từ trường ➔ Từ trường hút lõi từ dịch chuyển ➔ Cơ cấu màng van hoặc piston mở/đóng cửa van ➔ Dòng lưu chất được thông suốt hoặc chặn đứng ➔ Khi ngắt điện, lò xo đẩy lõi từ về trạng thái ban đầu.

Tùy theo thiết kế, nguyên lý này thể hiện qua hai dạng trạng thái hoạt động:

• Van điện từ thường đóng (Normally Closed - NC): Ở trạng thái bình thường (chưa cấp điện), lực lò xo nén chặt màng van, giữ van ở trạng thái đóng hoàn toàn. Khi cấp điện, cuộn coil hút lõi từ lên, giải phóng áp suất khoang trên màng van, áp lực lưu chất bên dưới sẽ đẩy màng van lên và mở dòng chảy.

• Van điện từ thường mở (Normally Open - NO): Ở trạng thái bình thường (chưa cấp điện), van luôn mở cho lưu chất đi qua. Khi cấp điện, từ trường đẩy lõi từ đi xuống, ép màng van bịt kín cửa van và chặn dòng chảy.

Các loại DN90 Solenoid Valve phổ biến

Để đáp ứng đa dạng yêu cầu vận hành, van điện từ kích thước phi 90 được chia thành nhiều nhóm:

1. Phân loại theo trạng thái vận hành

• Van thường đóng (NC): Phổ biến nhất, thích hợp cho các hệ thống chỉ mở van khi cần xả/cấp nước.

• Van thường mở (NO): Dùng cho các hệ thống cần dòng chảy hoạt động liên tục và chỉ ngắt dòng khi xảy ra sự cố hoặc theo chu kỳ ngắn.

2. Phân loại theo môi chất hoạt động

• Van điện từ dùng cho nước: Sử dụng màng cao su EPDM hoặc NBR, thân đồng, gang hoặc inox.

• Van điện từ dùng cho khí nén: Đòi hỏi thời gian đóng mở cực nhanh, độ kín tuyệt đối.

• Van điện từ dùng cho hơi nóng (Steam): Thân van làm bằng đồng/inox, màng van chịu nhiệt bằng Teflon (PTFE) chịu được nhiệt độ cao.

• Van điện từ dùng cho hóa chất: Thân làm bằng nhựa UPVC, CPVC hoặc Inox 316 để chống ăn mòn.

3. Phân loại theo kiểu kết nối

• Kết nối mặt bích: Dạng kết nối tiêu chuẩn cho dòng van kích thước lớn như phi 90 (DN80), chịu lực tốt và chống rò rỉ cao.

• Kết nối ren: Dùng cho một số model thân đồng hoặc nhựa, dễ lắp đặt nhưng cần cẩn thận rò rỉ tại bước ren.

Thông số kỹ thuật cần quan tâm khi chọn DN90 Solenoid Valve

Việc lựa chọn thiết bị cho đường ống lớn đòi hỏi sự chuẩn xác tuyệt đối về mặt kỹ thuật. Bảng dưới đây tổng hợp các thông số cốt lõi bạn cần tra cứu:

DN90 Solenoid Valve dùng điện áp bao nhiêu?

Cuộn coil của DN90 Solenoid Valve được chế tạo với nhiều mức điện áp khác nhau để tương thích với hạ tầng điều khiển:

• Mức điện áp 220V AC: Điện lưới dân dụng và công nghiệp phổ biến tại Việt Nam. Ưu điểm là không cần bộ chuyển nguồn, lực hút mạnh. Tuy nhiên cần đảm bảo an toàn về điện.

• Mức điện áp 24V DC: Chuẩn điện áp an toàn được dùng rất nhiều trong các nhà máy, dây chuyền tự động hóa kết nối với bộ điều khiển PLC. Dòng điện một chiều giúp coil chạy êm, không bị rung kêu.

• Mức điện áp 12V DC hoặc 24V AC: Thường xuất hiện trong các hệ thống tưới tiêu tự động dùng năng lượng mặt trời hoặc các bo mạch điều khiển riêng biệt.

Lưu ý kỹ thuật quan trọng: Tuyệt đối không cấp nguồn 220V vào cuộn coil 24V vì sẽ làm cháy coil ngay lập tức. Cần kiểm tra kỹ ký hiệu dòng điện AC (xoay chiều) hay DC (một chiều), đồng thời đánh giá thời gian ngâm điện. Nếu van phải mở liên tục trong nhiều giờ, nên chọn loại coil đúc chịu nhiệt tốt để tránh quá nhiệt.

DN90 Solenoid Valve thường đóng và thường mở khác nhau thế nào?

Việc lựa chọn giữa dạng thường đóng (NC) và thường mở (NO) phụ thuộc vào tần suất hoạt động và bài toán an toàn khi mất điện.

Nhiều người có thói quen chọn van thường đóng cho mọi trường hợp. Tuy nhiên, nếu hệ thống của bạn cần chảy nước liên tục 20 tiếng mỗi ngày và chỉ đóng 4 tiếng, việc dùng van thường đóng sẽ bắt cuộn coil phải ngâm điện 20 tiếng, gây tốn điện và giảm tuổi thọ coil. Lúc này, van thường mở là lựa chọn tối ưu hơn.

DN90 Solenoid Valve khác van cơ học ở điểm nào?

Để quyết định có nên nâng cấp hệ thống lên van điện từ hay không, bạn có thể tham khảo bảng so sánh dưới đây:

Kết luận: Nếu đường ống phi 90 của bạn nằm trong dây chuyền sản xuất hoặc hệ thống tưới tiêu cần đóng mở theo giờ, van điện từ là thiết bị bắt buộc. Nếu chỉ là đường ống xả chậu rửa hoặc tuyến ống phụ ít thao tác, van cơ học sẽ giúp tiết kiệm chi phí.

DN90 Solenoid Valve được sử dụng ở đâu?

Dòng van kích thước lớn này đóng vai trò quan trọng trong nhiều hạ tầng kỹ thuật:

• Hệ thống cấp thoát nước tòa nhà & KCN: Điều khiển các đường ống cấp nước trục chính, xả tràn hồ chứa, trung gian bơm tăng áp.

• Hệ thống xử lý nước thải: Điều phối nước thải qua các bể phản ứng, bể lắng tự động.

• Nông nghiệp & Tưới tiêu tự động: Lắp đặt tại các trạm bơm phân phối nước cho diện tích tưới lớn, kết nối với bộ hẹn giờ thông minh.

• Dây chuyền sản xuất công nghiệp: Điều phối nước làm mát cho máy móc, cấp nguyên liệu lỏng trong nhà máy dệt nhuộm, thực phẩm, hóa chất.

• Hệ thống PCCC & Khí nén trung tâm: Kiểm soát các đường ống cấp khí, xả khí hoặc trạm phân phối áp lực lớn.

Đối với mỗi ứng dụng, van phải được chọn đúng vật liệu thân (Inox cho hóa chất, nhựa cho nước mặn/phèn, đồng/gang cho nước sạch) để đảm bảo độ bền.

Khi nào nên sử dụng DN90 Solenoid Valve?

Bạn nên ưu tiên trang bị van điện từ phi 90 trong các trường hợp sau:

• Cần đóng/ngắt dòng chảy tức thì theo tín hiệu từ cảm biến (cảm biến mực nước, cảm biến áp suất, cảm biến nhiệt độ).

• Hệ thống đặt ở vị trí trên cao, trong hầm tối hoặc khoảng cách xa, khó tiếp cận bằng tay.

• Cần tích hợp vận hành vào tủ điện trung tâm hoặc điều khiển qua ứng dụng điện thoại.

• Chu kỳ đóng mở diễn ra liên tục nhiều lần trong ngày với độ chính xác cao.

Trường hợp không nên dùng: Nếu môi chất chứa quá nhiều cặn bẩn, sỏi đá mà không có y lọc phía trước, hoặc đường ống không có chênh lệch áp suất tối thiểu (với van pilot), van điện từ sẽ rất dễ bị kẹt màng hoặc không mở được.

Những sai lầm thường gặp khi chọn van điện từ phi 90

Trong thực tế thi công, các kỹ sư thường mắc phải 6 sai lầm tốn kém sau:

1. Nhầm lẫn giữa phi 90 và DN90: Quy đổi sai kích thước khiến van mua về không thể kết nối với mặt bích đường ống có sẵn.

2. Chọn sai điện áp điều khiển: Mua van 24V nhưng cấp điện 220V gây cháy vỡ coil; hoặc ngược lại khiến van không đủ lực để mở.

3. Bỏ qua đặc tính môi chất: Dùng van thân đồng, màng NBR thông thường cho môi chất hóa chất hoặc hơi nóng dẫn đến biến dạng và rò rỉ màng van nhanh chóng.

4. Không kiểm tra áp suất tối thiểu (Min Pressure): Với van điện từ dạng pilot, nếu áp suất đường ống bằng 0 (chảy tự do nhờ trọng lực), van sẽ không thể mở được.

5. Chọn sai loại NC/NO: Làm hệ thống bị gián đoạn hoặc ngâm điện cuộn coil quá tải gây lãng phí năng lượng.

6. Chỉ quan tâm đến giá rẻ: Mua van không rõ nguồn gốc có phần thân mỏng, cuộn coil cuốn bằng dây nhôm dễ cháy chỉ sau vài tuần sử dụng.

Checklist chọn van điện từ phi 90 đúng nhu cầu

Trước khi đặt hàng, bạn hãy rà soát kỹ 12 tiêu chí trong checklist dưới đây:

1. Xác định chính xác đường kính ngoài của ống và tiêu chuẩn kết nối (DN80 hay kích thước khác).

2. Kiểm tra kiểu kết nối là nối ren hay bắt mặt bích (tiêu chuẩn BS, JIS hay ANSI).

3. Xác định loại môi chất đi qua van (nước sạch, nước thải, hơi nóng, hóa chất).

4. Xác định áp suất vận hành thực tế (bao nhiêu Bar) và áp suất tối đa của hệ thống.

5. Xác định nhiệt độ môi chất (°C).

6. Lựa chọn dạng van Thường đóng (NC) hay Thường mở (NO).

7. Chọn điện áp cuộn coil (220V AC, 24V DC, 12V DC).

8. Chọn vật liệu thân van phù hợp (Đồng, Inox, Gang hay Nhựa).

9. Kiểm tra cấp bảo vệ cuộn coil (IP65 nếu lắp ngoài trời).

10. Kiểm tra hướng dòng chảy (quan sát mũi tên đúc trên thân van).

11. Tính toán lưu lượng cần thiết đi qua van.

12. Đảm bảo khu vực lắp đặt có không gian cho việc bảo trì, tháo lắp coil.

Cách lắp đặt và sử dụng van điện từ phi 90

Thi công đúng kỹ thuật giúp tăng gấp đôi tuổi thọ thiết bị:

• Bước 1: Kiểm tra đúng model, điện áp và thông số van trước khi bóc hộp.

• Bước 2: Vệ sinh sạch sẽ bên trong đường ống, xả hết cát sạn, mạt sắt trước khi gá van.

• Bước 3: Lắp y lọc (Y-Strainer) phía trước van điện từ để chặn cặn bẩn làm kẹt màng van.

• Bước 4: Quan sát mũi tên chỉ hướng dòng chảy đúc nổi trên thân van để lắp đúng chiều nước/khí đi vào.

• Bước 5: Đối với kết nối bích, siết đều các bulong theo đường chéo để mặt bích ép đều vào gioăng làm kín.

• Bước 6: Đấu nối dây điện vào cuộn coil đúng sơ đồ, đảm bảo tiếp địa an toàn và bọc cách điện kín nước.

• Bước 7: Cấp điện chạy thử, kiểm tra khả năng đóng mở dứt điểm và quan sát xem có rò rỉ tại các mối nối không.

Câu hỏi thường gặp về van điện từ phi 90

1. Van điện từ phi 90 có phải là DN90 không?

Không hoàn toàn. Đường ống phi 90 mm (đường kính ngoài) thường tương đương với van kích thước danh nghĩa DN80 (3 inch). Bạn cần kiểm tra kĩ catalogue của nhà sản xuất để chọn đúng chuẩn bích hoặc ren.

2. Van điện từ phi 90 có loại chạy điện 220V không?

Có. Cuộn coil 220V AC rất phổ biến trên thị trường, thích hợp cho các hệ thống dùng trực tiếp điện lưới mà không cần qua bộ chuyển nguồn adaptor.

3. Van điện từ phi 90 có dùng được cho nước thải không?

Có thể dùng được nếu chọn van thân inox hoặc nhựa UPVC, đồng thời bắt buộc phải lắp y lọc rác phía trước van để tránh cặn bẩn làm tắc lỗ pilot và kẹt màng van.

4. Nên chọn van thường đóng hay thường mở cho hệ thống tưới?

Đối với hệ thống tưới cây tự động (chỉ tưới vài lần mỗi ngày, mỗi lần 15-30 phút), bạn nên chọn van thường đóng (NC) để tiết kiệm điện và bảo vệ cuộn coil.

5. Làm sao để van điện từ phi 90 không bị cháy cuộn coil?

Bạn cần cấp đúng điện áp định mức, không ngâm điện liên tục quá thời gian cho phép của nhà sản xuất, lắp van ở nơi khô ráo hoặc dùng coil đúc chuẩn IP65/IP68, đồng thời đảm bảo màng van không bị kẹt cơ khí.

Chọn đúng van điện từ phi 90 để hệ thống vận hành ổn định

Việc trang bị van điện từ phi 90 là giải pháp tối ưu giúp nâng cao năng suất, tự động hóa quy trình đóng ngắt dòng chảy trên các tuyến ống lớn. Tuy nhiên, hiệu quả vận hành phụ thuộc hoàn toàn vào việc bạn chọn đúng kích thước kết nối, áp suất, nhiệt độ, môi chất và điện áp điều khiển.

Tránh việc lựa chọn cảm tính chỉ dựa vào tên gọi "phi 90" để không gặp phải những sự cố lãng phí chi phí và thời gian sửa chữa.

Bạn đang cần tư vấn thông số kỹ thuật hoặc nhận báo giá van điện từ phi 90 chính hãng cho công trình?

Hãy chuẩn bị sẵn thông tin về môi chất, áp suất làm việc, điện áp điều khiển và dạng kết nối, sau đó liên hệ ngay với chúng tôi để nhận sự hỗ trợ chuyên sâu từ đội ngũ kỹ sư giàu kinh nghiệm đối với van điện từ phi 90.
