Van Xả Khí PCCC: Giải Pháp Đảm Bảo Áp Lực Và An Toàn Cho Hệ Thống Chữa Cháy

Trong kết cấu cơ điện của mọi công trình, hệ thống phòng cháy chữa cháy (PCCC) đóng vai trò như lá chắn sinh tử để bảo vệ tính mạng con người và tài sản. Tuy nhiên, một bộ phận kỹ sư cơ điện khi thiết kế mạng lưới đường ống lại vô tình bỏ qua một chi tiết cơ học cực kỳ nhỏ nhưng lại có sức ảnh hưởng sống còn: van xả khí pccc. Sự tích tụ của các bóng khí trong lòng ống không chỉ gây cản trở dòng chảy của nước cứu hỏa mà còn là nguyên nhân trực tiếp dẫn đến hiện tượng phá hủy thiết bị do xung lực áp suất.

Van Xả Khí PCCC Là Gì?

Định nghĩa bản chất kỹ thuật

Van xả khí PCCC (Air release valve trong hệ thống phòng cháy) là dòng phụ kiện cơ khí chuyên dụng được lắp đặt tại các vị trí chiến lược trên mạng lưới đường ống cứu hỏa. Thiết bị này thực hiện nhiệm vụ tự động hoặc thủ công trích xuất lượng không khí, bọt khí tồn đọng ra ngoài môi trường khí quyển trong quá trình nạp nước vào đường ống hoặc trong suốt giai đoạn hệ thống trực chiến.

Chức năng cốt lõi trong hệ thống cứu hỏa

• Loại bỏ túi khí tồn đọng: Giải phóng không gian lòng ống, ngăn hiện tượng nghẽn dòng thủy lực khi hệ thống kích hoạt phun nước.

• Ổn định áp lực đường ống: Giúp các cảm biến áp suất và cụm van báo động (Alarm Valve) nhận diện chính xác thông số tĩnh của nước.

• Giảm thiểu hiện tượng búa nước: Triệt tiêu sự co giãn đột ngột của không khí bị nén, bảo vệ các mối nối bích và đầu phun Sprinkler.

• Bảo vệ toàn diện thiết bị: Ngăn hiện tượng xâm thực (cavitation) phá hỏng cánh bơm chữa cháy tại các trạm bơm trung tâm.

Cấu Tạo Và Nguyên Lý Hoạt Động

Chi tiết cấu trúc cơ khí của van xả khí PCCC

Một thiết bị Air release valve trong hệ thống phòng cháy tiêu chuẩn có thiết kế tối giản nhưng chịu áp lực cao, bao gồm các thành phần chính:

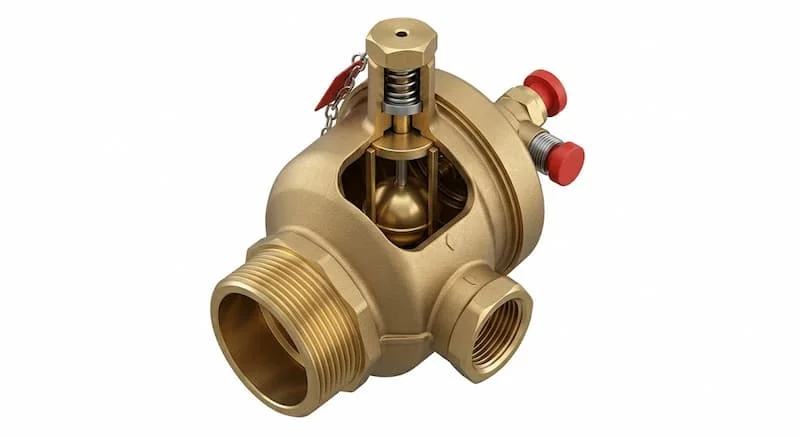

• Thân van: Chế tạo bằng vật liệu kim loại dày chịu áp lực, chứa toàn bộ cơ chế phao bên trong.

• Phao nổi (Float): Thường làm bằng inox hoặc nhựa cao cấp mật độ thấp, có thể tự do di chuyển lên xuống dựa vào mực nước.

• Buồng khí: Không gian chứa không khí tách ra khỏi dòng nước trước khi đẩy ra ngoài.

• Cửa xả khí (Orifice): Khe hở cơ học siêu nhỏ nằm ở đỉnh van, nơi không khí thoát ra.

• Gioăng làm kín: Đệm cao su EPDM chịu lực giúp van đóng khít tuyệt đối khi nước dâng đầy, ngăn nước rò rỉ.

Nguyên lý hoạt động cơ học tự động

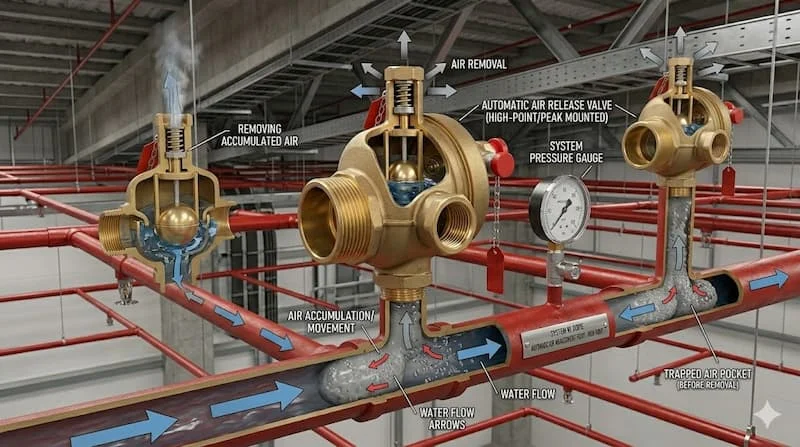

Khi hệ thống đường ống vận hành, không khí nhẹ hơn nước sẽ tự động tách ra và di chuyển lên các điểm cao nhất, lọt vào buồng khí của Air release valve trong hệ thống phòng cháy. Khi lượng khí tích tụ đủ lớn, mực nước bên trong buồng khí bị ép hạ xuống, kéo theo phao nổi hạ xuống theo. Hành trình đi xuống của phao sẽ kéo mở đòn bẩy điều khiển cửa xả, không khí áp lực cao ngay lập tức bị đẩy ra ngoài. Sau khi khí thoát hết, nước dâng trở lại vào buồng van, đẩy phao nổi đi lên để ép chặt gioăng làm kín vào cửa xả, chặn đứng không cho nước tràn ra ngoài.

Giải thích kỹ thuật chuyên sâu từ chuyên gia:

Tại sao chỉ cần một túi khí nhỏ cũng có thể làm tê liệt hiệu suất của hệ thống chữa cháy công trình? Không khí là môi chất có tính đàn hồi và dễ bị nén, trong khi nước thì không. Khi máy bơm PCCC kích hoạt đột ngột, dòng nước tốc độ cao sẽ dồn nén túi khí này lại tạo thành một "lò xo áp lực". Khi túi khí bị nén đến giới hạn, nó sẽ bung ra đột ngột tạo ra sóng xung kích áp lực cực đại (búa nước) đập thẳng vào thành ống và đầu phun, gây vỡ đường ống hoặc làm sụt giảm nghiêm trọng lưu lượng nước tại đầu phun súng chữa cháy.

Các Loại Van Xả Khí PCCC Phổ Biến

Để tối ưu hóa cho từng phân đoạn thiết kế riêng biệt, thiết bị được phân chia dựa trên bốn tiêu chí kỹ thuật:

1. Phân loại theo phương thức vận hành

• Van xả khí tự động (Automatic Air Vent): Vận hành hoàn toàn tự động 24/7 nhờ cơ chế phao nổi, không cần sự can thiệp của con người, đây là dòng van bắt buộc cho hệ thống PCCC hiện đại.

• Van xả khí thủ công (Manual Air Vent): Đóng mở bằng vít xả cơ học, thường chỉ dùng khi nạp nước lần đầu cho các đường ống nhánh nhỏ.

2. Phân loại theo kiểu kết nối cơ khí

• Kết nối ren: Thường áp dụng cho các kích cỡ nhỏ từ DN15 đến DN50, dễ dàng vặn trực tiếp vào các bệ ống nhánh.

• Kết nối mặt bích: Dùng cho các đường ống chính cỡ lớn từ DN50 đến DN100, đảm bảo độ kín khít và chịu được rung lắc lớn từ trạm bơm.

3. Phân loại theo vật liệu chế tạo

• Thân Đồng (Brass/Bronze): Thường dùng cho các cỡ ống nhỏ, chịu ăn mòn tốt, tính cơ động cao.

• Thân Gang đúc (Ductile Iron): Dòng phổ biến nhất trong hệ PCCC nhờ khả năng chịu lực va đập cơ học tốt và giá thành tối ưu.

• Thân Inox (Stainless Steel): Dùng trong môi trường đặc biệt, kho xăng dầu hoặc nhà máy hóa chất có tính ăn mòn cao.

Thông Số Kỹ Thuật Quan Trọng Khi Lựa Chọn

Việc lựa chọn thiết bị không đáp ứng được áp suất danh định của mạng lưới PCCC là nguyên nhân phổ biến gây bục vỡ buồng van.

Bảng thông số kỹ thuật tham khảo tiêu chuẩn

Phân tích chiều sâu từ chuyên gia:

Thông số nào ảnh hưởng trực tiếp nhất đến khả năng xả khí và độ bền của thiết bị? Đó chính là Áp suất làm việc tối đa (PN) phối hợp với Diện tích cửa xả (Orifice size). Nếu hệ thống PCCC của tòa nhà cao tầng có áp lực tĩnh tại chân đế lên đến 16 bar nhưng bạn lại chọn van có định mức PN10, áp lực nước quá lớn sẽ ép chặt phao nổi lên đỉnh buồng van, khiến cơ chế đòn bẩy bị kẹt cứng và không thể hạ phao xuống để mở cửa xả khí khi cần thiết, làm mất hoàn toàn chức năng của van.

So Sánh Van Xả Khí Tự Động Và Van Xả Khí Thủ Công

Để làm rõ lý do tại sao các tiêu chuẩn thiết kế PCCC hiện nay đều hướng tới tự động hóa, hãy xem bảng đối chiếu dưới đây:

Bảng tiêu chí so sánh chi tiết

Kết luận kỹ thuật: Đối với các hệ thống PCCC hiện đại, van xả khí tự động luôn được ưu tiên lựa chọn nhờ khả năng vận hành liên tục không ngừng nghỉ, loại bỏ hoàn toàn yếu tố sai sót do con người.

Van Xả Khí PCCC Được Lắp Đặt Ở Đâu?

Để van phát huy tối đa công năng, kỹ sư trắc đạc và cơ điện cần định vị chính xác điểm lắp đặt theo sơ đồ dòng chảy thủy lực.

Các hệ thống bắt buộc lắp đặt thiết bị

• Hệ thống Sprinkler tự động: Đảm bảo nước luôn điền đầy sát đầu phun, không có đệm khí làm chậm thời gian phun nước khi đầu Sprinkler bị vỡ nhiệt.

• Hệ thống chữa cháy vách tường: Duy trì áp lực nước mạnh mẽ tại các cuộn lăng phun súng ở các tầng cao.

• Trạm bơm PCCC: Lắp ngay tại đầu ra của máy bơm trục đứng hoặc trục ngang để xả toàn bộ khí lọt vào buồng bơm khi mồi nước.

• Hệ thống đường ống vòng (Loop system): Giúp lưu thông dòng thủy lực thông suốt quanh chu vi công trình.

Vị trí hình học tối ưu trên tuyến ống

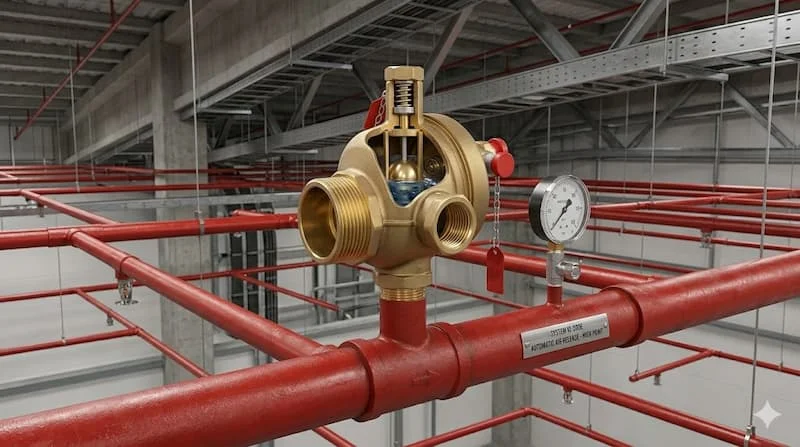

• Điểm cao nhất của mạng lưới đường ống: Nơi không khí tự nhiên luôn tích tụ theo nguyên lý vật lý.

• Tại các khu vực thay đổi cao độ đột ngột: Nơi đường ống đi chuyển hướng từ nằm ngang sang thẳng đứng (đi lên các tầng).

• Cuối các tuyến ống trục chính: Nơi túi khí bị dồn nén lại trong quá trình nạp nước ban đầu.

Những Sai Lầm Thường Gặp Khi Sử Dụng Van Xả Khí PCCC

Việc chủ quan trong khâu lắp đặt và chọn lựa có thể dẫn đến những thiệt hại nặng nề về mặt cơ lý hệ thống:

1. Hoàn toàn không lắp van xả khí trên hệ thống ống: Để tiết kiệm chi phí ban đầu, nhiều công trình bỏ qua thiết bị này. Hậu quả là áp lực nước tại các tầng cao bị sụt giảm nghiêm trọng do bị nghẽn túi khí, hệ thống báo cháy giả liên tục do áp lực tĩnh biến động không ổn định.

2. Lắp đặt sai tư thế hình học của van: Lắp van nằm nghiêng hoặc nằm ngang. Bản chất của van xả khí cơ chế phao là dựa vào trọng lực và lực nâng của nước để dịch chuyển phao theo phương thẳng đứng. Nếu lắp nghiêng, phao sẽ bị kẹt vào vách thân van, gây hiện tượng rò rỉ nước liên tục hoặc van không thể xả khí.

3. Không thực hiện bảo trì, vệ sinh định kỳ: Nước trong đường ống chữa cháy thường là nước tĩnh lâu ngày, chứa nhiều cặn rỉ sét. Nếu không vệ sinh, cặn bẩn bám vào gioăng cao su đỉnh van sẽ làm hở cửa xả gây rò rỉ nước tự do ra sàn nhà.

Checklist Chọn Van Xả Khí PCCC Đúng Chuẩn

Để đảm bảo thiết bị vượt qua các đợt kiểm định nghiêm ngặt của cơ quan chức năng, hãy áp dụng danh sách kiểm tra sau:

• Xác định đường kính ren kết nối: Kích thước tương thích với đầu ra của ống chờ là bao nhiêu (DN15, DN25...)?

• Đối chiếu áp suất đỉnh của hệ thống: Áp lực kiểm tra đường ống (Hydrotest) là bao nhiêu để chọn van PN16 hay PN25?

• Lựa chọn vật liệu thân van phù hợp: Ưu tiên chọn thân gang đúc chịu lực cho các trục ống chính hoặc thân đồng cho ống nhánh.

• Xác định vị trí hình học lắp đặt trên bản vẽ kỹ thuật: Đã đặt tại điểm cao nhất của tuyến ống chưa?

• Kiểm tra chứng chỉ kiểm định PCCC: Thiết bị có đầy đủ giấy tờ chứng nhận độc lập của cơ quan phòng cháy chữa cháy không?

• Kiểm tra hồ sơ pháp lý sản phẩm: Đảm bảo nhà cung cấp giao đủ chứng từ CO (Xuất xứ) và CQ (Chất lượng) bản gốc.

Lưu Ý Khi Lắp Đặt Và Bảo Trì

• Lắp đặt theo phương thẳng đứng tuyệt đối: Đảm bảo góc nghiêng của thân van so với phương đứng không vượt quá 5 độ để cơ chế phao hoạt động trơn tru.

• Thiết kế đường ống gom nước xả phụ: Nên lắp một van bi chặn nhỏ phía trước Air release valve trong hệ thống phòng cháy để phục vụ việc cô lập van khi cần tháo ra vệ sinh gioăng màng mà không phải xả toàn bộ nước của hệ thống trục chính.

• Vệ sinh buồng khí định kỳ: Định kỳ 6 tháng một lần, tiến hành súc rửa buồng khí để loại bỏ rỉ sét, cặn bám, đảm bảo phao nổi không bị bó kẹt cơ học.

Câu Hỏi Thường Gặp Về Van Xả Khí PCCC (FAQ)

Hệ thống đường ống chữa cháy vách tường nhà xưởng thấp tầng có bắt buộc lắp van xả khí không?

Mặc dù áp lực ở nhà xưởng thấp tầng không quá lớn như nhà cao tầng, việc lắp Air release valve trong hệ thống phòng cháy tại các điểm cuối tuyến ống hoặc trên cụm bơm là vô cùng cần thiết. Nó giúp hệ thống xả sạch khí khi nạp nước bảo trì, tránh hiện tượng rung lắc, giật ống khi kích hoạt bơm bù áp.

Tại sao van xả khí tự động mới lắp đặt lại có hiện tượng rỉ nước li ti ở đầu xả?

Hiện tượng này thường do hai nguyên nhân: một là áp lực nước hệ thống quá thấp (nhỏ hơn 0.5 bar), chưa đủ lực nâng để ép chặt phao và gioăng cao su vào cửa xả; hai là do các xỉ hàn, cặn bẩn trong ống lọt vào buồng van trong quá trình nạp nước đầu tiên, làm kê gioăng. Bạn chỉ cần tháo nắp van và súc rửa sạch bệ gioăng là có thể khắc phục hoàn toàn.

Kích thước van xả khí phổ biến nhất dùng cho hệ Sprinkler là bao nhiêu?

Đối với các đường ống nhánh Sprinkler, các dòng van xả khí thân đồng kết nối ren kích cỡ DN20 (3/4") hoặc DN25 (1") là sự lựa chọn phổ biến và tối ưu nhất về cả lưu lượng xả lẫn chi phí đầu tư.

Kết Luận: Tối Ưu Hóa An Toàn Hệ Thống Với Van Xả Khí Chuẩn Chất Lượng

Tóm lại, Air release valve trong hệ thống phòng cháy chính là vị cứu tinh thầm lặng giúp duy trì sự ổn định áp lực tĩnh, triệt tiêu nguy cơ búa nước phá hủy và đảm bảo dòng lưu chất cứu hỏa luôn ở trạng thái sẵn sàng chiến đấu cao nhất. Việc đầu tư nghiêm túc vào thiết bị này, kết hợp với việc lắp đặt đúng vị trí cao độ kỹ thuật, sẽ giúp các chủ đầu tư và nhà thầu cơ điện bảo vệ trọn vẹn giá trị công trình, vượt qua mọi quy trình thẩm duyệt an toàn nghiêm ngặt.
