Van Khí Nén 5 2: Giải Pháp Điều Khiển Tối Ưu Cho Hệ Thống Tự Động Hóa

Trong bối cảnh nền công nghiệp hiện đại đang chuyển dịch mạnh mẽ sang tự động hóa và cơ điện tử, các thiết bị khí nén đóng vai trò như hệ cơ bắp vận hành toàn bộ dây chuyền. Để điều khiển các chuyển động tịnh tiến một cách chính xác, nhanh chóng và nhịp nhàng, van khí nén 5/2 chính là linh kiện điều hướng không thể thay thế. Việc thấu hiểu cấu trúc, thông số kỹ thuật và cách thức vận hành của thiết bị này là chìa khóa giúp các kỹ sư tối ưu hóa năng suất và độ bền của toàn hệ thống.

Van Khí Nén 5 2 Là Gì?

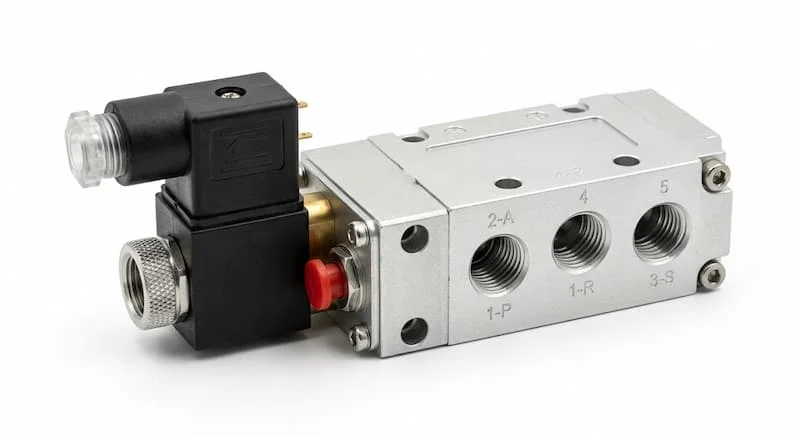

Định nghĩa bản chất kỹ thuật của van khí nén 5 2

Van khí nén 5 2 là một dòng van đảo chiều có chức năng điều khiển hướng đi của dòng khí nén nhằm mục đích thay đổi hành trình chuyển động của cơ cấu chấp hành. Dòng van này được thiết kế chuyên dụng để đóng mở, điều khiển các loại xi lanh khí nén tác động kép (loại xi lanh có hai đầu cấp khí) hoặc các loại bộ truyền động khí nén quay (Pneumatic Actuator).

Ý nghĩa cốt lõi của ký hiệu phân số 5/2

• Số 5 (Chỉ số cổng): Thể hiện van sở hữu đúng 5 cổng chức năng dẫn khí được bố trí trên thân van.

• Số 2 (Chỉ số vị trí): Thể hiện van có 2 trạng thái làm việc (vị trí con trượt thay đổi liên tục để chuyển hướng khí).

Phân tích chi tiết chức năng của 5 cổng khí

• Cổng cấp khí chính (P - Power): Nơi tiếp nhận khí nén áp lực cao trực tiếp từ máy nén khí hoặc bộ lọc khí FRL.

• Cổng làm việc A (Cổng ra 1): Kết nối bằng dây hơi dẫn khí đến buồng thứ nhất của xi lanh.

• Cổng làm việc B (Cổng ra 2): Kết nối bằng dây hơi dẫn khí đến buồng thứ hai của xi lanh.

• Cổng xả khí EA (R hoặc S): Nơi xả lượng khí thải từ buồng A ra ngoài môi trường khi van chuyển trạng thái.

• Cổng xả khí EB (S hoặc R): Nơi xả lượng khí thải từ buồng B ra ngoài môi trường.

Cấu Tạo Và Nguyên Lý Hoạt Động

Chi tiết kết cấu cơ khí

Một chiếc van khí nén 5 2 tiêu chuẩn công nghiệp được tạo nên từ sự lắp ráp cơ khí chính xác cao của các bộ phận sau:

• Thân van: Thường đúc bằng hợp kim nhôm định hình, được CNC lòng ống mịn màng để giảm ma sát.

• Cuộn coil điện từ (Solenoid): Chuyển hóa tín hiệu điện áp thành lực hút từ trường.

• Lõi từ (Piston phụ): Di chuyển tịnh tiến bên trong lòng coil khi có dòng điện chạy qua.

• Con trượt (Spool): Trục kim loại dạng xương cá có các rãnh và gioăng cao su chịu áp. Đây là chi tiết trực tiếp chặn hoặc thông các cổng khí với nhau.

• Các cổng kết nối: Các lỗ được tiện ren tiêu chuẩn để bắt cút nối nhanh (Fitting).

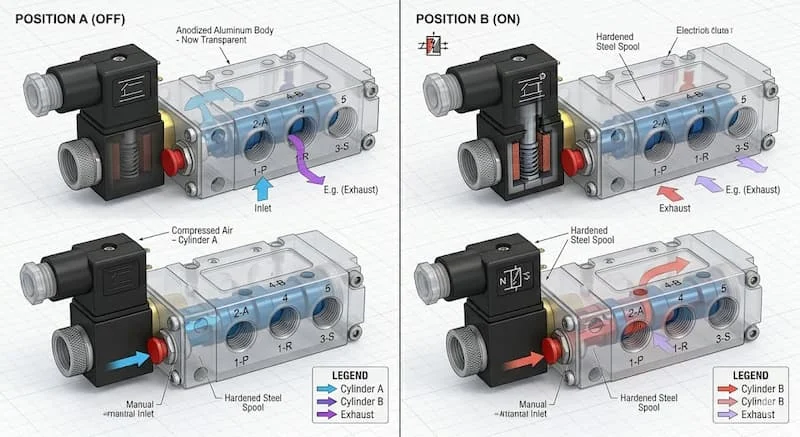

Nguyên lý vận hành đảo chiều

Cơ chế đóng mở của van hoạt động dựa trên sự thay đổi vị trí của con trượt (Spool) bên trong thân van:

• Trạng thái 1 (Khi chưa cấp điện - trạng thái tĩnh): Lò xo hoặc áp suất khí phụ trợ đẩy con trượt về một đầu. Lúc này, cổng cấp khí P được thông với cổng A để cấp khí vào buồng trước xi lanh, đẩy ty xi lanh đi hết hành trình. Đồng thời, lượng khí tồn ở buồng ngược lại của xi lanh sẽ theo cổng B thoát ra ngoài qua cổng xả EB. Cổng xả EA ở trạng thái khóa.

• Trạng thái 2 (Khi kích hoạt cấp điện vào cuộn coil): Lực từ trường sinh ra hút lõi từ, điều hướng dòng khí phụ trợ đẩy con trượt dịch chuyển sang đầu bên kia. Ngay lập tức, đường khí thay đổi hoàn toàn: Cổng cấp khí P chuyển sang thông với cổng B để đẩy ty xi lanh thu về. Cùng lúc đó, khí ở buồng đối diện theo cổng A thoát ra ngoài qua cổng xả EA. Cổng xả EB bị chặn lại.

Giải thích chuyên sâu từ chuyên gia:

Tại sao dòng van khí nén 5/2 lại là cặp bài trùng hoàn hảo nhất cho xi lanh tác động kép? Xi lanh tác động kép đòi hỏi phải có một luồng khí nén nạp vào liên tục ở một bên buồng, đồng thời buồng bên kia phải được giải phóng (xả khí) ra ngoài môi trường thì piston mới có thể dịch chuyển. Với thiết kế tích hợp sẵn 2 cổng cấp dòng và 2 cổng xả riêng biệt chạy song song, van 5/2 giải quyết trọn vẹn cả hai hành trình đẩy ra và rút về của xi lanh chỉ bằng một lệnh cơ học duy nhất.

Các Loại Van Khí Nén 5/2 Phổ Biến

Để tương thích với các môi trường vận hành từ đơn giản đến phức tạp, dòng van này được chia thành các hệ sinh thái sản phẩm:

1. Phân loại theo phương thức tác động điều khiển

• Điện từ đơn coil (Single Solenoid): Chỉ sử dụng 1 cuộn coil điện từ ở một đầu, đầu còn lại dùng lò xo cơ học. Khi mất điện, van tự động trả về trạng thái ban đầu nhờ lực lò xo. Thích hợp cho các ứng dụng yêu cầu tính an toàn (trả cơ cấu về vị trí an toàn khi mất điện).

• Điện từ đôi coil (Double Solenoid): Trang bị 2 cuộn coil ở cả 2 đầu. Van chuyển trạng thái bằng cách cấp điện xung vào một trong hai đầu. Khi mất điện hoàn toàn, van giữ nguyên vị trí làm việc cuối cùng.

• Điều khiển bằng cơ học: Vận hành bằng lực tay (van gạt tay, van nút nhấn) hoặc lực cơ học của máy (van hành trình bánh lăn). Khuyên dùng cho các máy móc bán tự động hoặc môi trường dễ cháy nổ không thể dùng điện.

• Điều khiển bằng khí nén (Pilot Valve): Sử dụng chính một dòng khí nén nhỏ từ bên ngoài để đẩy con trượt thay vì dùng điện từ.

2. Phân loại theo cấp điện áp của cuộn Coil

Tùy thuộc vào tiêu chuẩn thiết kế của tủ điện điều khiển PLC, người dùng có thể lựa chọn các dải điện áp: 24VDC (phổ biến nhất vì tính an toàn, chống giật), 220VAC (dùng trực tiếp nguồn lưới không qua bộ đổi nguồn), hoặc các dòng 12VDC, 110VAC cho các máy móc nhập khẩu.

3. Phân loại theo kiểu lắp đặt cơ khí

• Lắp ren độc lập: Mỗi van hoạt động riêng lẻ, cố định trực tiếp bằng gá treo.

• Lắp trên đế Manifold (Đế chung): Nhiều van 5/2 được xếp chồng lên một khối bích chung, sử dụng chung một đường cấp khí P và đường xả khí. Thiết kế này giúp hệ thống cực kỳ gọn gàng, tiết kiệm không gian tủ kỹ thuật.

Thông Số Kỹ Thuật Quan Trọng

Việc tính toán chính xác các chỉ số định mức của van giúp hệ thống khí nén vận hành trơn tru, không gặp hiện tượng nghẽn dòng hay sụt áp đột ngột.

Bảng thông số tham khảo dòng van 5/2 chuẩn công nghiệp

Phân tích kỹ thuật chuyên sâu:

Thông số nào ảnh hưởng trực tiếp nhất đến tốc độ tịnh tiến nhanh hay chậm của xi lanh? Đó chính là Kích thước cổng ren và lưu lượng danh định Cv (Flow Capacity) của van chứ không phải áp suất khí nén. Nếu bạn chọn một chiếc van cổng ren quá nhỏ (như 1/8") để điều khiển một chiếc xi lanh có đường kính lớn (như phi 100mm), lượng khí đi qua van trong một giây sẽ bị bóp nghẹt giống như hiện tượng nghẽn cổ chai, khiến xi lanh chuyển động rất chậm chạp và giật cục dù áp suất máy nén khí có đẩy lên 8 bar.

So Sánh Van 5/2 Và Van 5/3

Trong nhiều bản vẽ thiết kế, người đọc thường phân vân giữa hai dòng van 5 cửa này. Bảng đối chiếu dưới đây sẽ làm rõ ranh giới ứng dụng:

Bảng tiêu chí so sánh chi tiết

Kết luận chọn lựa: Nếu ứng dụng của bạn chỉ yêu cầu xi lanh đi hết hành trình để dập, cắt, gạt sản phẩm rồi thu về ngay lập tức, van 5/2 là giải pháp hoàn hảo và kinh tế nhất. Ngược lại, nếu bạn cần điều khiển một cánh tay robot nâng hạ vật thể và cần nó phải đứng yên đột ngột ở một vị trí bất kỳ khi nhấn nút dừng khẩn cấp (Emergency Stop), bạn bắt buộc phải nâng cấp lên dòng van 5/3 hệ đóng trung tâm (Closed Center).

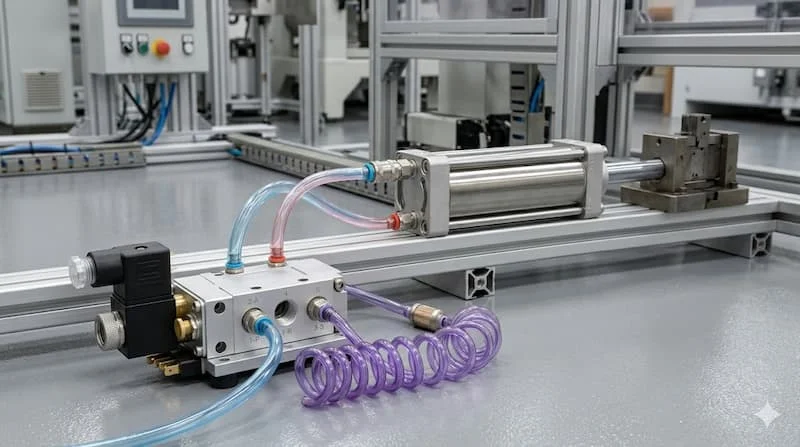

Van Khí Nén 5/2 Được Dụng Trong Những Hệ Thống Nào?

Nhờ khả năng phản hồi siêu tốc (tính bằng mili giây) và tính hoạt động bền bỉ qua hàng triệu chu kỳ, van khí nén 5/2 trở thành linh kiện xương sống trong các hệ thống:

• Máy đóng gói và dán nhãn bao bì: Điều khiển các xi lanh đẩy lòng gá, dập hạn sử dụng, cắt màng co nylon với tần suất hoạt động liên tục ngày đêm.

• Dây chuyền lắp ráp linh kiện điện tử và ô tô: Kết hợp với cảm biến hành trình để điều khiển các cơ cấu tay gạt sản phẩm lỗi ra khỏi băng tải, hoặc gắp nhả phôi tự động.

• Hệ thống xử lý nước và hóa chất: Ứng dụng để cấp khí đóng mở các dòng van bướm điều khiển khí nén hoặc van bi khí nén kích thước lớn trong nhà máy.

• Máy ép, chấn cơ khí và chế biến gỗ: Điều khiển xi lanh kẹp chặt phôi gỗ, phôi thép cố định trước khi lưỡi cắt hạ xuống.

Những Sai Lầm Thường Gặp Khi Chọn Mua Van 5/2

Việc chọn sai linh kiện khí nén không chỉ làm giảm hiệu suất của máy mà còn tiềm ẩn nguy cơ phá hủy hệ thống điện điều khiển:

1. Chọn sai kiểu điện áp của cuộn coil: Mua van coil 24VDC lắp vào tủ điện đầu ra 220VAC gây cháy nổ cuộn coil lập tức, hoặc ngược lại cấp nguồn 24V vào coil 220V khiến van không thể nhảy nấc chuyển trạng thái.

2. Đấu nối sai cấu trúc cổng khí: Nhầm lẫn giữa cổng cấp P với các cổng xả EA, EB hoặc đấu ngược hai cổng A và B. Hậu quả là khi cấp khí, hệ thống sẽ xả sụt áp liên tục ra ngoài môi trường hoặc xi lanh chuyển động ngược hoàn toàn so với logic lập trình PLC.

3. Bỏ qua việc sử dụng khí nén sạch: Không trang bị bộ lọc tách nước cho hệ thống. Khí nén mang theo hơi nước và bụi bẩn vào lòng van sẽ làm trôi lớp mỡ bôi trơn silicon chuyên dụng, gây rách gioăng cao su trên con trượt, làm kẹt cứng van sau một thời gian ngắn vận hành.

Checklist Chọn Mua Van Khí Nén 5/2 Chuẩn Xác

Để chọn được mã sản phẩm khớp hoàn toàn với bản vẽ kỹ thuật, bạn hãy tích vào các ô checklist dưới đây trước khi đặt hàng từ nhà cung cấp:

• Xác định loại xi lanh kết nối: Có phải là loại xi lanh tác động kép hoặc bộ chuyển động xoay không?

• Kiểm tra thông số điện áp: Nguồn điện khiển là 24VDC, 220VAC hay dòng điện nào khác?

• Tính toán kích thước cổng ren: Chân ren kết nối là 1/8" (01), 1/4" (02), 3/8" (03) hay 1/2" (04)?

• Lựa chọn kiểu tác động: Dòng van tác động đơn (1 coil) hay tác động kép (2 coil)?

• Xác định phương thức lắp đặt: Lắp độc lập từng con hay lắp tập trung trên đế từ manifold?

• Yêu cầu đầy đủ chứng chỉ chất lượng: Đảm bảo sản phẩm chính hãng, đầy đủ CO-CQ để phục vụ công tác nghiệm thu máy móc công trình.

Lưu Ý Khi Lắp Đặt Và Vận Hành

• Bắt buộc phải lắp bộ lọc khí FRL (Filter - Regulator - Lubricator): Khí nén trước khi đi vào van 5/2 phải được lọc sạch bụi, tách nước và được châm một lượng nhỏ dầu dạng sương mịn. Lớp dầu sương này sẽ bôi trơn con trượt liên tục, giúp van nâng tuổi thọ lên hàng triệu chu kỳ đóng mở.

• Lắp giảm thanh (Silencer) tại các cổng xả EA, EB: Khi van đảo chiều, lượng khí nén thoát ra ngoài qua cổng xả với tốc độ rất cao sẽ tạo ra tiếng rít chói tai gây ô nhiễm tiếng ồn nhà xưởng. Việc vặn thêm các cục giảm thanh bằng đồng đồng kết tinh hoặc nhựa sẽ triệt tiêu 90% tiếng ồn này, đồng thời ngăn bụi bẩn bên ngoài lọt ngược vào lòng van.

Câu Hỏi Thường Gặp (FAQ)

Van khí nén 5/2 khác gì so với van 3/2?

Sự khác biệt cốt lõi nằm ở số cổng và ứng dụng. Van 3/2 (3 cổng 2 vị trí) chỉ có 1 cổng ra làm việc, chuyên dùng để điều khiển xi lanh tác động đơn (dùng lò xo tự thu về). Trong khi đó, van 5/2 có 2 cổng ra làm việc, chuyên dụng cho xi lanh tác động kép.

Tại sao van 5/2 của tôi hoạt động nhưng khí cứ xả ra liên tục ở cổng EA/EB?

Có hai nguyên nhân chính gây ra hiện tượng này: Một là gioăng cao su trên trục con trượt (Spool) đã bị rách, xước do bụi bẩn cào xước khiến khí từ cổng P tràn thẳng qua cổng xả. Hai là chính phần gioăng phớt bên trong lòng xi lanh của bạn bị hở, khí nén luồn từ buồng này sang buồng kia rồi đi ngược về cổng xả của van.

Nên chọn cuộn coil dạng dây đúc hay dạng jack cắm ghim?

Cuộn coil dạng jack cắm (đầu cắm DIN) luôn được ưu tiên trong công nghiệp vì có khả năng chống bụi nước tốt (chuẩn IP65) và tích hợp đèn LED báo sáng khi có điện, giúp kỹ thuật viên dễ dàng bắt bệnh, kiểm tra hệ thống khi sửa chữa lỗi.

Kết Luận: Van Khí Nén 5 2 Là Giải Pháp Điều Khiển Xi Lanh Hiệu Quả

Sở hữu cấu trúc cơ khí tinh gọn, tốc độ đáp ứng hành trình siêu tốc cùng khả năng phối hợp hoàn hảo với các dòng xi lanh kép, van khí nén 5 2 chính là hạt nhân tạo nên sự linh hoạt cho các hệ thống tự động hóa khí nén hiện đại. Việc lựa chọn đúng model kỹ thuật, tính toán chuẩn xác lưu lượng cổng ren và tuân thủ nguyên tắc sử dụng khí nén sạch sẽ giúp doanh nghiệp tối ưu hóa hiệu suất vận hành dây chuyền sản xuất, giảm thiểu thời gian dừng máy đột xuất và nâng cao biên độ lợi nhuận lâu dài.
