Hướng Dẫn Kỹ Thuật Toàn Diện Về Global Valve (Globe Valve): Giải Pháp Điều Tiết Dòng Chảy

Trong các hệ thống đường ống công nghiệp hiện đại, việc kiểm soát năng lượng của dòng lưu chất đòi hỏi những thiết bị cơ khí có độ chính xác cực cao. Một trong những dòng van xương sống, chuyên trị các bài toán khống chế lưu lượng và áp suất phức tạp chính là global valve (tên kỹ thuật chuẩn quốc tế là Globe Valve - Van cầu). Dù ở môi trường hơi nóng áp lực cao của nhà máy nhiệt điện hay đường ống dẫn môi chất lỏng của ngành hóa chất, việc thấu hiểu bản chất kỹ thuật của thiết bị này là chìa khóa giúp các kỹ sư tối ưu hóa hiệu suất và bảo vệ an toàn toàn diện cho toàn bộ hệ thống vận hành.

Global Valve (Globe Valve) Là Gì?

Định nghĩa bản chất kỹ thuật

Van cầu thực chất là cụm từ thường bị tìm kiếm nhầm trên các thanh công cụ do sự tương đồng về phát âm, tên gọi chính xác trong kỹ thuật của thiết bị này là Globe Valve (hay còn gọi là Van cầu). Đây là một dòng van công nghiệp có cấu trúc thân trong dạng hình cầu đặc trưng, vận hành bằng cách điều khiển đĩa van chuyển động tịnh tiến lên xuống theo phương vuông góc với bề mặt bệ đỡ (seat). Hành trình này giúp van thực hiện chức năng đóng ngắt hoặc thay đổi tiết diện dòng chảy một cách linh hoạt.

Chức năng cốt lõi trong hệ thống đường ống

• Đóng mở dòng chảy: Cắt đứt hoàn toàn hoặc cho phép dòng lưu chất lưu thông qua phân đoạn ống nhánh độc lập.

• Điều tiết lưu lượng ưu việt: Nhờ hành trình di chuyển tuyến tính của đĩa van, thiết bị cho phép người vận hành căn chỉnh chính xác lưu lượng môi chất đi qua theo từng phần trăm tỷ lệ mong muốn.

• Kiểm soát áp suất dòng: Giảm thiểu hiện tượng sụt áp đột ngột và triệt tiêu bớt áp lực dư thừa của dòng chảy tốc độ cao.

Cấu Tạo Và Nguyên Lý Hoạt Động Của van cầu

Chi tiết cấu trúc cơ khí của Global Valve

Một thiết bị van cầu tiêu chuẩn công nghiệp được chế tạo từ các bộ phận cơ học phối hợp đồng bộ:

• Thân van (Body): Không gian chứa dòng chảy, được đúc dày dặn để chịu áp suất lớn, vách trong thiết kế dạng vòm để điều hướng môi chất.

• Nắp van (Bonnet): Phần nắp phía trên, bảo vệ trục van và liên kết với thân van bằng bu lông chịu lực (BB) hoặc liên kết ren.

• Đĩa van (Plug/Disc): Chi tiết cơ học trực tiếp chặn dòng, có dạng hình côn, hình nêm hoặc hình phẳng để khớp nối vào bệ đỡ.

• Trục van (Stem): Thanh ren truyền động nối từ tay quay xuống đĩa van để chuyển đổi mô-men xoắn thành chuyển động tịnh tiến.

• Tay quay hoặc bộ truyền động: Vô lăng gạt bằng cơ hoặc bộ điều khiển điện/khí nén tự động lắp ở đỉnh van.

• Gioăng làm kín (Gasket/Packing): Vòng bện Teflon hoặc cao su tổng hợp chịu nhiệt quanh trục giúp ngăn lưu chất rò rỉ ngược lên trên.

Nguyên lý hoạt động tuyến tính

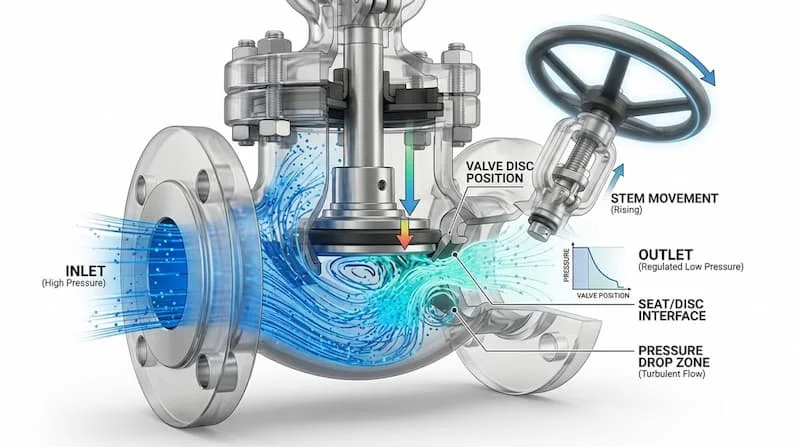

Khi người vận hành xoay tay quay vô lăng theo chiều ngược kim đồng hồ, trục van sẽ xoay theo hệ thống ren và chuyển động tịnh tiến đi lên, kéo theo đĩa van rời khỏi bệ đỡ (seat). Lúc này, khoảng hở cơ học được mở ra, cho phép lưu chất đi lên và băng qua cửa van. Khi xoay tay quay theo chiều ngược lại, trục van đẩy đĩa van đi xuống, ép chặt vào bệ đỡ để chặn đứng hoàn toàn dòng chảy.

Giải thích kỹ thuật chuyên sâu từ chuyên gia:

Vì sao dòng van này điều tiết lưu lượng tốt hơn hẳn van cổng? Ở van cổng, đĩa van chuyển động song song với hướng dòng chảy, chỉ cần mở nhẹ là lưu chất đã tràn qua toàn bộ bề mặt, gây mài mòn không đều. Ngược lại, đĩa của van cầu di chuyển vuông góc với dòng chảy. Khoảng cách giữa đĩa van và bệ đỡ tỷ lệ thuận tuyệt đối với số vòng xoay của tay quay. Điều này giúp kiểm soát tiết diện khe hở dòng chảy cực kỳ mịn màng, loại bỏ hiện tượng xâm thực làm rách đĩa van khi mở lửng.

Các Loại Globe Valve Phổ Biến Hiện Nay

Để ứng dụng linh hoạt vào các kiểu thiết kế không gian công nghiệp khác nhau, cấu trúc thân của van được biến đổi thành 3 dạng hình học chính:

1. Phân loại theo thiết kế hình học thân van

• Cấu trúc chữ Z (Standard Pattern): Dòng van phổ biến nhất với vách ngăn trong hình chữ Z. Dòng chảy bị bẻ cong 180 độ bên trong thân van, tạo ra độ cản trở lực lớn nhưng hiệu quả điều tiết lại đạt mức tối đa.

• Cấu trúc chữ Y (Y-Pattern): Trục van và bệ đỡ được thiết kế nghiêng một góc 45 độ so với trục chính của đường ống. Thiết kế này giúp dòng chảy đi thẳng hơn, giảm thiểu tối đa hiện tượng sụt giảm áp suất (tổn thất áp suất thấp).

• Cấu trúc góc (Angle Globe Valve): Thân van bẻ hướng dòng chảy một góc đúng 90 độ mà không cần sử dụng thêm một co cút nối ống, tối ưu không gian lắp đặt tại các khúc cua của hệ thống.

2. Phân loại theo vật liệu chế tạo

• Thân Gang (Cast Iron): Phù hợp cho hệ thống cấp thoát nước, HVAC, áp lực trung bình.

• Thân Thép đúc (Carbon Steel): Chuyên dụng cho các hệ thống hơi nóng áp lực cao, dầu khí.

• Thân Inox 304 / Inox 316: Kháng ăn mòn tuyệt đối, dùng cho môi trường hóa chất, axit hoặc sản xuất thực phẩm sạch.

3. Phân loại theo phương thức vận hành điều khiển

Bên cạnh kiểu tay quay vô lăng cơ học truyền thống, trong các nhà máy tự động hóa, van được tích hợp thêm bộ điều khiển điện (Electric Actuator) nhận tín hiệu 4-20mA hoặc bộ điều khiển khí nén (Pneumatic Actuator) để đóng mở từ xa thông qua phòng điều khiển trung tâm PLC.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Globe Valve

Việc chọn sai thông số định mức của van là nguyên nhân hàng đầu dẫn đến các sự cố nứt vỡ thân van ngoài ý muốn.

Bảng thông số kỹ thuật tham khảo chuẩn công nghiệp

Phân tích chiều sâu từ chuyên gia:

Thông số nào ảnh hưởng lớn nhất đến tuổi thọ của van cầu? Đó chính là sự kết hợp giữa Nhiệt độ tối đa và Vật liệu làm kín (Seat/Gasket material). Khi vận hành trong hệ thống hơi nóng (steam) trên 200°C, nếu chọn van có gioăng làm kín bằng cao su thông thường, gioăng sẽ bị nướng chín, chảy nhão lập tức gây rò rỉ. Đối với các ứng dụng khắc nghiệt, bắt buộc phải sử dụng đĩa van bằng kim loại (Metal-to-Metal Seat) được gia cố bề mặt bằng hợp kim chống mài mòn Stellite để đảm bảo tuổi thọ bền bỉ.

So Sánh Globe Valve Và Gate Valve

Rất nhiều người nhầm lẫn giữa hai dòng van thân đúc này khi nhìn từ bên ngoài. Bảng đối chiếu dưới đây sẽ làm rõ ranh giới ứng dụng:

Bảng tiêu chí so sánh chi tiết

Kết luận chọn lựa: Khi hệ thống của bạn yêu cầu một thiết bị đặt ngay sau máy bơm để khống chế áp lực nước, hoặc đặt trên đường ống lò hơi để tăng giảm lượng hơi nóng đi vào buồng sấy, van cầu (global valve) là sự lựa chọn duy nhất đúng. Van cổng chỉ nên dùng ở các đường ống trục chính dài, nơi chỉ cần đóng hoặc mở hoàn toàn một vài lần trong tháng để bảo trì.

Globe Valve Được Sử Dụng Trong Những Hệ Thống Nào?

Tại sao các hệ thống cần điều tiết lưu lượng chính xác luôn ưu tiên sử dụng van cầu? Bởi vì cấu trúc hình học của lòng van cho phép triệt tiêu xung lực của dòng chảy, giúp dòng môi chất đi ra sau van có trạng thái chảy tầng ổn định, không bị hiện tượng xoáy áp lực.

Các hệ thống ứng dụng thiết bị tiêu biểu bao gồm:

• Hệ thống hơi nóng (Steam) & Lò hơi: Điều tiết lượng hơi quá nhiệt đi vào các thiết bị sấy, hấp nhuộm trong nhà máy dệt may, bao bì.

• Nhà máy nhiệt điện: Kiểm soát chu trình nước cấp nồi hơi và các đường ống xả đáy áp lực cao.

• Hệ thống HVAC (Điều hòa trung tâm): Điều khiển lưu lượng nước lạnh đi vào các tháp giải nhiệt Chiller để duy trì nhiệt độ phòng ổn định.

• Hệ thống dầu khí & Hóa chất: Kiểm soát dòng nhiên liệu lỏng, dung mồi có áp suất cao di chuyển giữa các bể phản ứng.

• Nhà máy sản xuất thực phẩm & Đồ uống: Sử dụng van cầu inox vi sinh để điều phối lượng nước sạch, nước đường, sữa trong dây chuyền đóng chai.

Những Sai Lầm Thường Gặp Khi Sử Dụng Globe Valve

Việc lắp đặt và vận hành sai kỹ thuật có thể biến một chiếc van đắt tiền thành một phế phẩm rò rỉ sau vài tuần:

1. Lắp ngược chiều mũi tên dòng chảy: Trên thân mỗi chiếc van cầu luôn đúc nổi một mũi tên chỉ hướng. Bản chất van cầu yêu cầu dòng lưu chất đi từ dưới đĩa van đi lên để hỗ trợ lực đẩy khi mở van. Nếu lắp ngược lại, áp lực nước đè từ trên đĩa van xuống sẽ khiến việc xoay tay quay mở van cực kỳ nặng, trục van dễ bị cong vênh và van không thể đóng khít hoàn toàn.

2. Sử dụng van cho lưu chất chứa nhiều tạp chất rắn, cặn bẩn: Cấu trúc hình chữ Z bên trong thân van rất dễ làm các hạt cát, xỉ hàn bị giữ lại. Khi đóng van, các hạt cặn này lọt vào giữa đĩa và bệ đỡ, cào xước bề mặt kim loại làm xuất hiện các vết hở li ti gây rò rỉ ngầm.

3. Chọn sai cấp áp suất làm việc: Hệ thống chạy ở áp suất 14 bar nhưng lại chọn mua van có thông số PN10 để tiết kiệm chi phí, dẫn đến rủi ro bục vỡ nắp van nứt thân van khi gặp hiện tượng búa nước.

Checklist Chọn Globe Valve Phù Hợp

Để quá trình phê duyệt hồ sơ vật tư diễn ra trơn tru, không gặp lỗi hệ thống, bạn hãy áp dụng danh sách kiểm tra nghiêm ngặt dưới đây:

• Xác định chính xác môi chất sử dụng: Nước sạch, hóa chất ăn mòn, khí nén hay hơi nóng?

• Kiểm tra thông số áp suất hoạt động: Áp suất tĩnh và áp suất đỉnh của hệ thống là bao nhiêu bar (PN16, PN25...)?

• Xác định nhiệt độ đỉnh của dòng lưu chất: Hệ thống có chạy quá nhiệt không (để chọn vật liệu gioăng phù hợp)?

• Lựa chọn mác vật liệu thân van tương thích: Thân gang cho nước sạch, thân thép cho hơi nóng, thân inox cho hóa chất.

• Đối chiếu tiêu chuẩn mặt bích kết nối: Tiêu chuẩn đúc mặt bích của van là gì (JIS 10K, BS PN16, ANSI)? Có khớp với bích ống không?

• Xác định phương thức vận hành: Sử dụng tay quay cơ học hay cần lắp mô tơ điện, bầu khí nén để tự động hóa?

• Kiểm tra tính pháp lý của sản phẩm: Nhà cung cấp có cam kết bàn giao đầy đủ chứng chỉ CO (Xuất xứ) và CQ (Chất lượng) bản gốc không?

Lưu Ý Khi Lắp Đặt Và Bảo Trì

• Tuân thủ tuyệt đối hướng lắp đặt: Luôn đảm bảo chiều mũi tên đúc nổi trên thân van trùng khớp hoàn toàn với chiều chuyển động thực tế của dòng lưu chất bên trong đường ống.

• Lên lịch trình bảo dưỡng định kỳ: Cứ định kỳ từ 6 đến 12 tháng, kỹ thuật viên cần tiến hành tra mỡ bôi trơn chuyên dụng vào phần ren hở của trục van phía trên tay quay. Việc này giúp trục van luôn vận hành nhẹ nhàng, ngăn ngừa hiện tượng rỉ sét do độ ẩm môi trường bám vào.

• Lắp thêm lọc y (Y-Strainer) phía trước van: Để bảo vệ đĩa van không bị cào xước do cặn bẩn, việc lắp đặt một chiếc lọc chữ Y ngay trước đầu vào của van cầu là giải pháp kỹ thuật bắt buộc trong mọi hệ thống hơi nóng công nghiệp.

Câu Hỏi Thường Gặp Về Global Valve (FAQ)

Cụm từ Global Valve là gì, có khác gì so với Globe Valve không?

Thao tác tìm kiếm cụm từ global valve thông thường là do sự nhầm lẫn về mặt chính tả hoặc thói quen phát âm của người dùng tại Việt Nam. Trong từ điển kỹ thuật cơ khí quốc tế không có dòng van nào tên là van global, tên chuẩn xác 100% của nó phải là Globe Valve (Van cầu).

Van cầu có thể lắp đặt theo phương nằm ngang hay thẳng đứng?

Van cầu hoạt động tối ưu nhất khi được lắp đặt theo phương nằm ngang, với phần tay quay hướng thẳng lên trên trời. Trong trường hợp không gian bắt buộc phải lắp thẳng đứng, bạn phải đảm bảo dòng lưu chất đi từ dưới lên theo đúng chiều mũi tên hướng dẫn của thân van.

Tại sao van cầu khi mở hết cỡ vẫn làm giảm áp suất đầu ra của đường ống?

Do cấu trúc thiết kế bên trong thân van buộc dòng lưu chất khi đi qua phải đổi hướng di chuyển liên tục từ hai đến ba lần (dạng hình chữ Z). Sự va đập và đổi hướng này sinh ra lực ma sát thủy lực lớn, dẫn đến hiện tượng sụt áp dòng chảy cao hơn hẳn so với van bi hay van cổng.

Kết Luận: Globe Valve Là Giải Pháp Điều Tiết Lưu Lượng Hiệu Quả

Tóm lại, sở hữu kết cấu cơ khí bền bỉ cùng khả năng căn chỉnh lưu lượng tuyến tính vô cùng chính xác, van cầu (global valve) chính là giải pháp công nghệ tối ưu cho các bài toán kiểm soát năng lượng lưu chất trong mọi hạ tầng công nghiệp hiện đại. Việc thấu hiểu tường tận cấu tạo, nguyên lý vận hành và tuân thủ nghiêm ngặt các lưu ý lắp đặt như chiều mũi tên dòng chảy sẽ giúp doanh nghiệp loại bỏ hoàn toàn các rủi ro kỹ thuật, kéo dài tuổi thọ thiết bị và nâng cao biên độ lợi nhuận lâu dài cho dự án.
