Ống Nối 2 Đầu Ren Ngoài: Giải Pháp Kết Nối Tiện Lợi Cho Hệ Thống Đường Ống

Trong ngành cơ điện (M&E) và lắp đặt đường ống công nghiệp, các chi tiết kết nối đóng vai trò quyết định đến sự an toàn và tính toàn vẹn của hệ thống lưu chất. Bên cạnh các phương pháp hàn nhiệt hay nối bích cho đường ống lớn, hệ thống ống nhánh vừa và nhỏ luôn ưu tiên một phụ kiện cơ khí có tính linh hoạt cực cao: ống nối 2 đầu ren ngoài. Việc lựa chọn đúng chủng loại, mác vật liệu và tiêu chuẩn bước ren của linh kiện này không chỉ giúp đẩy nhanh tiến độ thi công mà còn triệt tiêu hoàn toàn nguy cơ rò rỉ áp lực ngầm.

Ống Nối 2 Đầu Ren Ngoài Là Gì?

Định nghĩa bản chất kỹ thuật

Ống nối 2 đầu ren ngoài là một phụ kiện liên kết cơ khí dạng ống thẳng ngắn, được tiện ren bản chất lồi (ren đực - Male thread) một cách chính xác ở cả hai đầu kết nối. Chức năng kỹ thuật cốt lõi của linh kiện này là dùng để liên kết đồng trục hai phụ kiện, hai đường ống hoặc các thiết bị đo đạc sở hữu đầu ren chìm (ren cái - Female thread) lại với nhau thành một khối kín khít.

Các tên gọi phổ biến trong ngành vật tư

Tùy thuộc vào thói quen của kỹ sư thiết kế hoặc ngôn ngữ vùng miền tại các công trường, sản phẩm này còn được biết đến với các thuật ngữ chuyên ngành như:

• Kép ren ngoài / Kép hai đầu ren

• Nipple ren ngoài (hoặc Threaded nipple)

• Male threaded connector (Thuật ngữ kỹ thuật quốc tế)

Chức năng vận hành thực tế

• Nối dài đường ống: Liên kết thêm đoạn ngắn để bù đắp khoảng hở cơ khí bị hụt trong quá trình thi công thực tế.

• Chuyển đổi kiểu kết nối: Tạo ra cấu trúc chuyển tiếp nhanh từ một đầu ren này sang một đầu ren khác.

• Kết nối van và thiết bị đo: Bắt trực tiếp các dòng van chặn, van một chiều, đồng hồ đo áp suất hoặc lọc chữ Y vào hệ thống ống chính một cách linh hoạt.

Cấu Tạo Và Nguyên Lý Kết Nối

Chi tiết cấu trúc cơ học

Về mặt hình học, một sản phẩm ống nối 2 đầu ren tiêu chuẩn công nghiệp sở hữu kết cấu tối giản nhưng vô cùng khoa học bao gồm:

• Thân nối (Body): Đoạn ống rỗng ở giữa làm nhiệm vụ dẫn dòng lưu chất thông suốt mà không gây sụt áp.

• Hai đầu ren ngoài (Male Threads): Các đường gờ ren được tiện CNC chính xác theo biên dạng nón hoặc song song để ăn khớp cơ khí.

• Phần lục giác hoặc thân tròn (Hexagon/Round Center): Nằm ở chính giữa thân nối. Riêng thiết kế dạng gờ lục giác (Hexagon nipple) giúp người thợ có điểm tựa vững chắc để tra mỏ lết hoặc cờ lê vào siết lực.

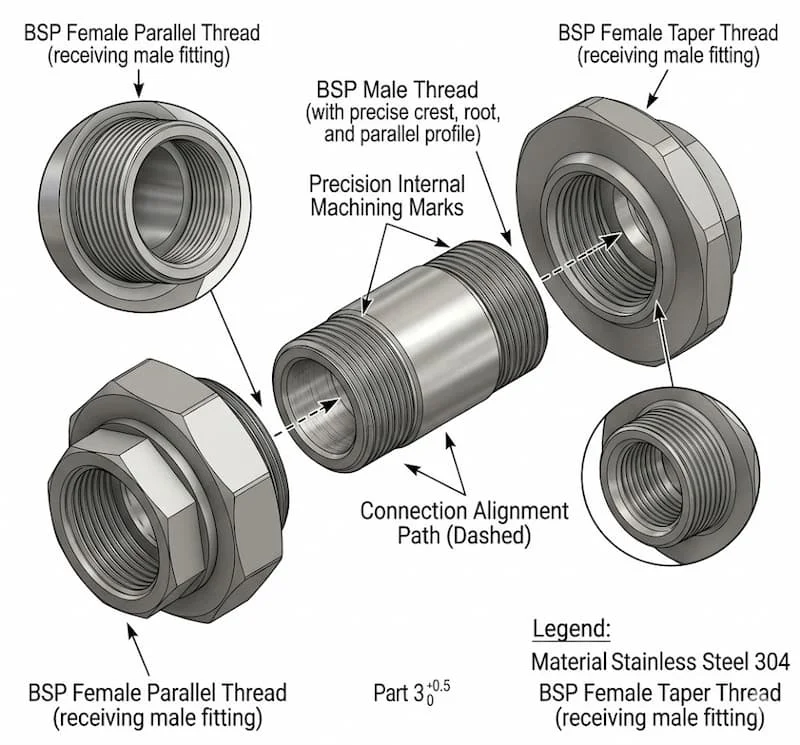

Nguyên lý tạo độ kín thủy lực

Nguyên lý hoạt động của phụ kiện dựa trên cơ chế siết ren cơ học dọc trục. Khi vặn ống nối 2 đầu ren vào lỗ ren trong của thiết bị, các gờ răng ren ngoài sẽ trượt và cài chặt vào rãnh của ren trong. Quá trình này bắt buộc phải kết hợp quấn thêm băng tan (băng keo non Teflon) hoặc quét keo khóa ren anaerobic chuyên dụng. Lớp đệm này sẽ bị nén chặt, điền đầy vào các khoảng trống li ti giữa hai bước ren, tạo ra một mối nối chịu áp lực cao và chống rò rỉ lưu chất tuyệt đối.

Giải thích chiều sâu từ chuyên gia:

Tại sao phương pháp kết nối ren vẫn giữ vững vị thế độc tôn dù các công nghệ hàn ống laser, nối phụ kiện ép ngàm (Press-fitting) hiện đại đã ra đời? Bản chất của mối nối ren là tính đảo ngược (Reversibility). Trong môi trường công nghiệp, các thiết bị như van, đồng hồ đo hay lọc Y cần phải tháo ra định kỳ để vệ sinh, thay thế. Mối nối ren cho phép tháo lắp vô số lần bằng công cụ cơ lý thông thường mà không cần cắt ống, không cần sinh nhiệt (an toàn cháy nổ) và không phá hủy cấu trúc đường ống sẵn có.

Các Loại Ống Nối 2 Đầu Ren Ngoài Phổ Biến

Để ứng dụng chuẩn xác vào từng môi trường lưu chất hóa lý khác nhau, phụ kiện này được phân hóa thành nhiều dòng sản phẩm:

1. Phân loại theo mác vật liệu chế tạo

• Inox 304 / Inox 316: Khả năng kháng oxy hóa vượt trội, chống rỉ sét ngầm. Chuyên dụng cho nhà máy hóa chất, hệ thống xử lý nước thải hoặc thực phẩm vi sinh.

• Đồng thau (Brass): Độ dẻo cơ học tốt, không bị giòn gãy theo thời gian, tính kháng khuẩn nhẹ. Thường thấy trong các hệ thống gas trung tâm, khí nén và điện lạnh.

• Thép mạ kẽm (Galvanized Steel): Giá thành rẻ, chịu lực nén cơ học tốt, chuyên dùng cho hệ thống phòng cháy chữa cháy (PCCC).

• Nhựa PVC / PPR / PPH: Kháng hóa chất tuyệt đối, trọng lượng nhẹ, áp dụng cho đường ống cấp nước dân dụng và hóa chất nồng độ thấp.

2. Phân loại theo tiêu chuẩn bước ren quốc tế

Sự sai lệch về tiêu chuẩn ren là nguyên nhân phổ biến nhất gây phá hỏng mối nối. Ba tiêu chuẩn bắt buộc phải phân biệt gồm:

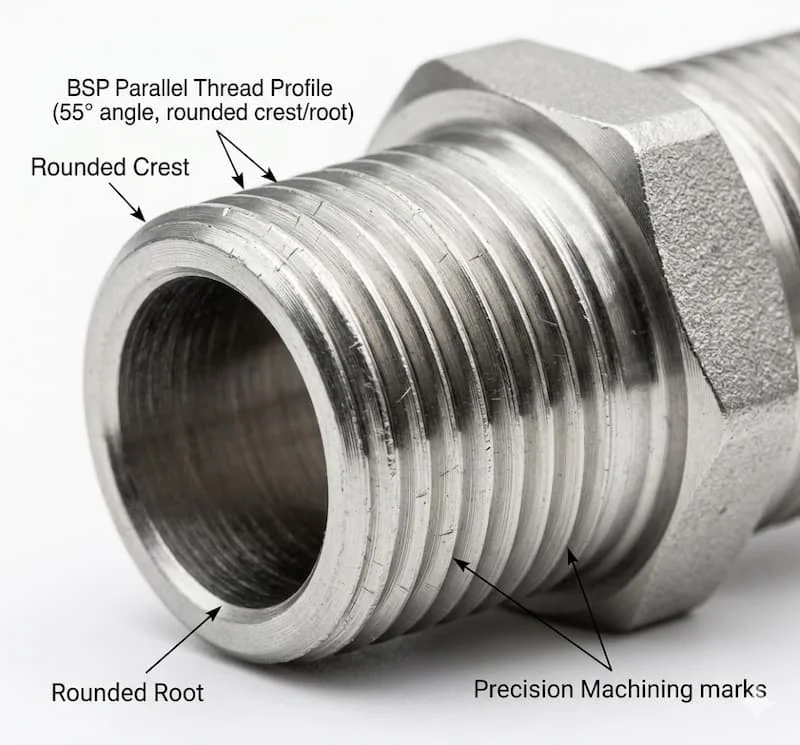

• BSPP (British Standard Pipe Parallel): Tiêu chuẩn ren ống thẳng của Anh, góc ren 55°.

• BSPT (British Standard Pipe Taper): Tiêu chuẩn ren ống côn của Anh, góc ren 55°, càng vặn vào sâu càng chặt.

• NPT (National Pipe Taper): Tiêu chuẩn ren côn của Mỹ, góc ren 60°. Bạn tuyệt đối không thể vặn lẫn một đầu ren NPT vào lỗ ren hệ BSP vì sẽ gây cháy ren ngay lập tức.

3. Phân loại theo cấu trúc hình học

• Kép thẳng (Hexagon Nipple): Kích thước và tiêu chuẩn ren ở hai đầu bằng nhau hoàn toàn.

• Kép giảm / Kép thu (Reducing Nipple): Một đầu ren lớn và một đầu ren nhỏ (ví dụ từ DN25 thu về DN20), dùng làm phụ kiện thu hẹp dòng chảy trực tiếp.

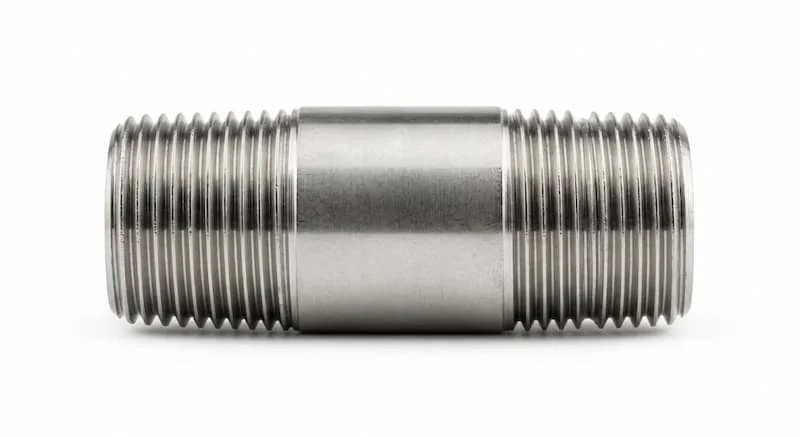

• Kép thẳng thân tròn dài (Barrel Nipple): Không có gờ lục giác ở giữa, thân tròn dài dùng cho các khoảng khoảng cách kết nối xa.

Thông Số Kỹ Thuật Cần Quan Tâm

Việc đối chiếu các chỉ số định mức kỹ thuật giúp người quản lý vật tư lựa chọn chính xác độ dày và khả năng chịu tải của thiết bị.

Bảng thông số tham khảo phụ kiện kép ren tiêu chuẩn

Phân tích từ chuyên gia:

Thông số nào quyết định lớn nhất đến hiệu suất chống rò rỉ và tuổi thọ của mối nối? Đó chính là Sự đồng bộ về tiêu chuẩn hình học của ren (Thread Profile Compatibility) kết hợp với chất lượng bề mặt ren. Nếu bước ren bị xước, răng ren bị lẹm trong quá trình tiện CNC rẻ tiền, dù bạn có quấn nhiều lớp băng tan cao cấp thì dưới áp lực tĩnh lớn của dòng chảy (trên 10 bar), lưu chất vẫn sẽ tìm thấy các khe hở vi mô để rò rỉ ra ngoài.

So Sánh Ống Nối 2 Đầu Ren Ngoài Thẳng Và Kép Giảm Ren

Kết luận sử dụng: Hãy sử dụng kép thẳng khi bạn cần bắt một chiếc van có cùng cỡ đường kính với ống chính. Chỉ nâng cấp lên kép giảm khi bạn cần kết nối một đầu cảm biến đo đạc (thường có chân ren nhỏ như DN15) vào một đường ống nhánh lớn hơn.

Ứng Dụng Thực Tế Của Ống Nối 2 Đầu Ren Ngoài

Do tính đa năng và kết cấu cơ khí gọn nhẹ, sản phẩm ống nối 2 đầu ren xuất hiện trong hầu hết các sơ đồ thiết kế cơ điện:

• Hệ thống cấp thoát nước tòa nhà: Lắp tại các đầu vòi sen, vòi nước lavabo, kết nối cụm van chặn nước tổng của từng căn hộ chung cư.

• Mạng lưới khí nén công nghiệp: Liên kết các bộ lọc khí FRL, thiết bị tra dầu tự động vào đường ống nhánh dẫn khí đến các van điều khiển và xi lanh.

• Hệ thống phòng cháy chữa cháy (PCCC): Sử dụng các dòng kép thép mạ kẽm dày để gắn đầu phun mưa Sprinkler tự động vào đai khởi thủy trên ống trục.

• Ngành dầu khí và hóa chất: Ứng dụng các dòng kép ren inox 316 để liên kết hệ thống ống dẫn dung mồi axit, kiềm trong các bồn chứa áp lực.

Những Sai Lầm Thường Gặp Khi Lắp Đặt

Ngay cả những người thợ có tay nghề đôi khi vẫn mắc phải những lỗi kỹ thuật sơ đẳng dưới đây, dẫn đến hậu quả nghiêm trọng:

1. Quấn băng tan quá dày hoặc sai chiều: Quấn quá nhiều lớp băng keo non làm tăng đường kính đỉnh ren một cách giả tạo. Khi vặn, lực ép quá lớn sẽ làm nứt vỡ lỗ ren trong của thiết bị đắt tiền. Ngoài ra, quấn ngược chiều quay của ren sẽ khiến băng tan bị đùn, tuột ra ngoài khi vặn van vào.

2. Cố tình siết quá lực cơ học (Over-tightening): Sử dụng thêm ống nối dài để tăng đòn bẩy cho mỏ lết nhằm siết thật chặt. Điều này dễ làm cháy ren, đứt gãy cổ ống nối hoặc làm nứt phôi đúc của van khóa.

3. Lắp lẫn lộn tiêu chuẩn ren hệ Côn và hệ Thẳng: Cố tình vặn đầu ren côn BSPT vào lỗ ren thẳng BSPP mà không có đệm khóa thích hợp, dẫn đến mối nối chỉ bám được 2 - 3 răng ren đầu, rất dễ bị tuột ra dưới áp lực nước lớn.

Checklist Chọn Ống Nối 2 Đầu Ren Ngoài Chuẩn Xác

Hãy áp dụng bảng danh sách kiểm tra này trước khi phê duyệt đơn hàng vật tư cho công trình của bạn:

• Xác định chính xác cỡ ren: Kích thước hai đầu là bao nhiêu (DN15, DN20, DN25...)?

• Đồng bộ tiêu chuẩn bước ren: Hệ ren của thiết bị hiện tại là BSP hay NPT?

• Xác minh đặc tính môi chất: Lưu chất chạy bên trong là nước sạch, hóa chất ăn mòn hay khí nén?

• Kiểm tra giới hạn áp suất hoạt động: Áp suất làm việc tĩnh có vượt quá thông số PN của phụ kiện không?

• Lựa chọn mác vật liệu tương thích tốt: Cần chọn inox 304 để chống rỉ hay chỉ cần đồng thau để tối ưu chi phí?

• Kiểm tra nguồn gốc xuất xứ: Nhà cung cấp có bàn giao đủ hồ sơ chứng từ CO-CQ cho dự án không?

Lưu Ý Khi Thi Công Và Bảo Trì

• Quy trình quấn băng tan chuẩn kỹ thuật: Luôn quấn băng tan theo chiều kim đồng hồ (nhìn trực diện vào đầu ren ngoài). Quấn đều tay từ 5 đến 12 vòng tùy theo kích thước ren, đảm bảo băng keo non miết chặt vào các rãnh ren.

• Kiểm tra rò rỉ sau lắp đặt (Hydrotest): Sau khi lắp xong, bắt buộc phải thử áp lực nước hoặc quét nước xà phòng (đối với hệ khí) để phát hiện sớm các điểm hở ren vi mô trước khi tiến hành bọc bảo ôn hoặc chôn tường.

• Thay thế định kỳ khi có dấu hiệu mài mòn: Nếu hệ thống phải tháo lắp thiết bị nhiều lần, các gờ ren của ống nối sẽ bị mòn vẹt. Không nên cố tận dụng lại các phụ kiện đã mòn răng mà hãy thay thế bằng một chiếc kép ren mới để đảm bảo độ an toàn tuyệt đối.

Câu Hỏi Thường Gặp (FAQ)

Ống nối 2 đầu ren ngoài và kép ren ngoài có gì khác nhau không?

Về mặt bản chất kỹ thuật, hai cụm từ này dùng để chỉ cùng một loại phụ kiện. "Kép ren ngoài" là tên gọi mang tính dân dụng, phổ thông tại thị trường Việt Nam, còn "ống nối 2 đầu ren ngoài" là tên gọi mang tính mô tả kỹ thuật chính xác.

Tôi có thể vặn ren hệ NPT (Mỹ) vào ren hệ BSP (Châu Âu) được không?

Tuyệt đối không nên. Do góc đỉnh răng của ren NPT là 60° còn BSP là 55°, đồng thời bước răng hoàn toàn khác nhau. Nếu cố tình vặn, bạn sẽ làm hỏng (cháy) toàn bộ các đường gờ ren của cả hai thiết bị, gây rò rỉ và không thể sửa chữa.

Bao lâu thì cần kiểm tra và bảo trì các mối nối ren ngoài này?

Trong điều kiện vận hành bình thường, các mối nối ren inox hoặc đồng có tuổi thọ lên tới hàng chục năm. Tuy nhiên, với hệ thống có độ rung lắc mạnh (gần máy bơm) hoặc hệ thống nước nóng thay đổi nhiệt liên tục, nên tiến hành kiểm tra cảm quan bề mặt định kỳ mỗi 6 - 12 tháng một lần để xử lý sớm các hiện tượng rớm nước.

Kết Luận: Lựa Chọn Đúng Phụ Kiện Ren Để Nâng Cao Tuổi Thọ Hệ Thống

Tóm lại, dù có kích thước nhỏ gọn và kết cấu cơ khí tối giản, ống nối 2 đầu ren ngoài đóng vai trò là một mắt xích không thể thiếu để duy trì sự mạch lạc và an toàn cho toàn bộ mạng lưới đường ống lưu chất. Việc thấu hiểu tường tận cấu tạo, phân biệt rõ ràng các tiêu chuẩn ren quốc tế như BSP, NPT và tuân thủ quy trình quấn băng tan đúng kỹ thuật sẽ giúp các nhà thầu tối ưu hóa chi phí vận hành, loại bỏ hoàn toàn lỗi rò rỉ hệ thống và nâng cao uy tín chất lượng cho toàn bộ công trình.
