1 1 2 gate valve (DN40): Giải Pháp Kiểm Soát Lưu Lượng Tối Ưu Cho Mọi Hệ Thống Đường Ống

Trong lĩnh vực kỹ thuật cơ khí và quản lý hệ thống lưu chất, 1 1 2 gate valve (còn gọi là van cửa) đóng vai trò là thiết bị cốt lõi trong việc điều phối và cô lập dòng chảy. Với kích thước tiêu chuẩn phổ biến, loại van này xuất hiện dày đặc trong các mạng lưới cấp nước dân dụng, tòa nhà thương mại cho đến các dây chuyền sản xuất công nghiệp phức tạp. Việc hiểu rõ cấu tạo, nguyên lý vận hành và cách lựa chọn loại van này chính xác sẽ giúp tối ưu hóa hiệu suất hệ thống, giảm thiểu chi phí bảo trì và đảm bảo an toàn vận hành dài hạn.

1 1 2 gate valve là gì?

Định nghĩa 1 1 2 gate valve

1 1 2 gate valve là dòng van cổng có đường kính danh định là 1.5 inch, tương đương với kích thước ống tiêu chuẩn DN40. Về bản chất, van cổng là thiết bị sử dụng cơ chế đĩa van hình cửa trượt lên xuống để đóng hoặc mở dòng chảy. Khi van ở trạng thái mở hoàn toàn, đĩa van sẽ rút hoàn toàn ra khỏi lộ trình của lưu chất, cho phép môi chất đi qua với trở lực thấp nhất. Đây được coi là giải pháp tiêu chuẩn cho các yêu cầu cô lập dòng chảy trong hệ thống ống dẫn.

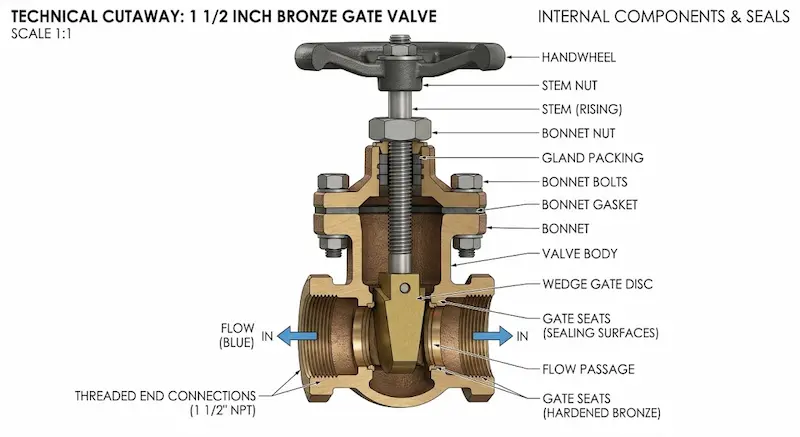

Các thành phần chính

Cấu tạo của một chiếc van cổng bao gồm năm thành phần chính đảm bảo tính vận hành linh hoạt:

• Thân van (Valve body): Vỏ bảo vệ bên ngoài, chịu áp lực trực tiếp từ dòng chảy.

• Đĩa van (Gate disc): Bộ phận đóng/ngắt trực tiếp dòng lưu chất.

• Trục van (Stem): Kết nối giữa tay quay và đĩa van, truyền chuyển động.

• Nắp van (Bonnet): Bộ phận bảo vệ các bộ phận bên trong, dễ dàng tháo rời để bảo trì.

• Tay quay (Handwheel): Giao diện thao tác bằng tay của người dùng.

Chức năng chính

Chức năng chính của van cổng là thực hiện thao tác đóng/mở hoàn toàn (on/off). Thiết bị không được thiết kế để điều tiết lưu lượng vì đĩa van có thể bị rung lắc và mài mòn nhanh chóng trong môi trường áp lực cao. Đặc tính nổi bật nhất của nó là cung cấp khả năng cô lập tuyệt đối và gây tổn thất áp suất cực thấp khi mở hoàn toàn.

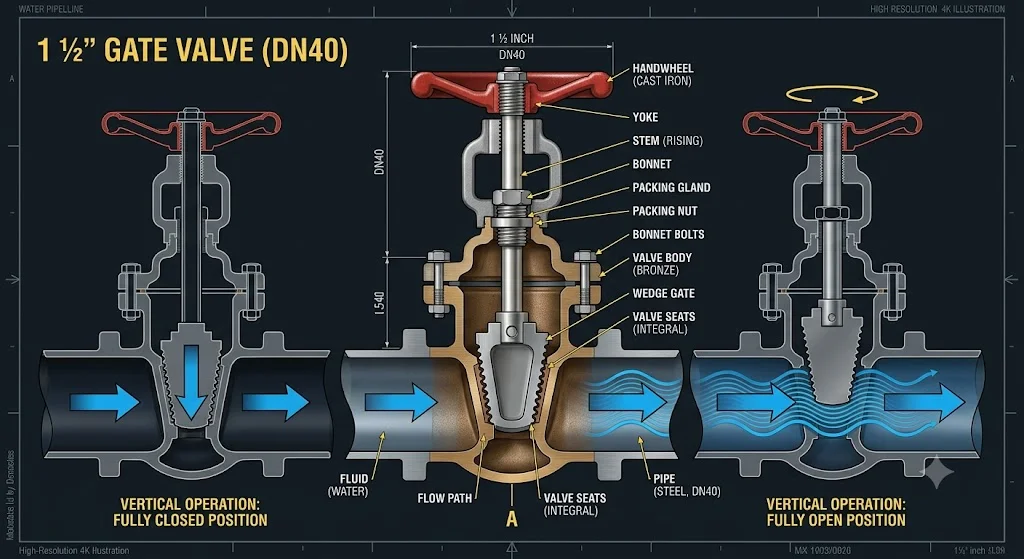

1 1 2 gate vận hành như thế nào?

Cơ chế mở

Khi người vận hành xoay tay quay ngược chiều kim đồng hồ, chuyển động này sẽ kéo trục van đi lên. Trục van được kết nối với đĩa van, do đó đĩa van sẽ được nhấc dần lên khỏi đường ống. Khi tay quay đạt đến giới hạn trên, đĩa van nằm hoàn toàn trong nắp van, tạo ra một đường ống thông suốt cho lưu chất di chuyển mà không gặp bất kỳ vật cản nào.

Cơ chế đóng

Ngược lại, khi xoay tay quay theo chiều kim đồng hồ, trục van đi xuống, đẩy đĩa van trượt theo rãnh dẫn hướng vào vị trí giữa hai bề mặt làm kín. Sự tiếp xúc chặt chẽ giữa đĩa van và vòng đệm tạo ra cơ chế chặn đứng dòng chảy hoàn toàn. Sự di chuyển dọc này là chìa khóa để đảm bảo độ kín khít, ngăn chặn rò rỉ lưu chất từ phía thượng nguồn xuống hạ nguồn.

Tại sao van cổng được ưu tiên để cô lập dòng chảy?

Các kỹ sư ưu tiên van cổng cho mục đích cô lập vì thiết kế lòng van thẳng. Khác với van cầu vốn làm thay đổi hướng dòng chảy gây tổn thất áp suất lớn, van cổng duy trì dòng chảy thẳng, giúp tiết kiệm năng lượng cho máy bơm. Bên cạnh đó, tuổi thọ của thiết bị rất cao nhờ vào cơ chế làm kín đơn giản nhưng hiệu quả, giảm thiểu số lần cần can thiệp bảo trì.

Các loại 1 1 2 gate phổ biến

Van cổng bằng đồng

Van cổng đồng được ưa chuộng rộng rãi trong hệ thống cấp nước sạch gia đình. Đặc tính của đồng là khả năng chống ăn mòn tự nhiên, độ dẻo tốt và khả năng chịu nhiệt ổn định trong các ứng dụng nước nóng sinh hoạt hoặc hệ thống cấp nước đô thị.

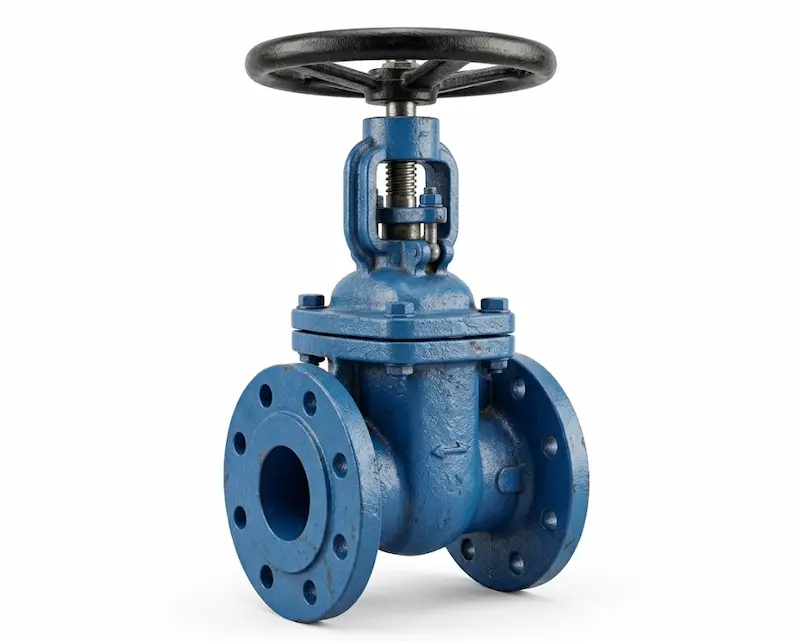

Van cổng bằng gang

Đối với các ứng dụng công nghiệp thông thường, van cổng gang là giải pháp kinh tế nhất. Chúng có khả năng chịu lực nén rất tốt, phù hợp cho hệ thống dẫn nước thô, nước thải hoặc các hệ thống tưới tiêu quy mô lớn.

Van cổng bằng thép không gỉ (Inox)

Khi hệ thống phải xử lý hóa chất, thực phẩm hoặc môi trường có tính ăn mòn cao, van cổng inox là lựa chọn duy nhất. Với độ bền cơ học cao và bề mặt không bị oxy hóa, thiết bị đảm bảo tính an toàn vệ sinh và tuổi thọ vượt trội trong môi trường khắc nghiệt.

Van cổng bằng thép rèn

Đây là dòng sản phẩm cao cấp, được chế tạo bằng phương pháp rèn nhiệt. Van cổng thép rèn có khả năng chịu áp suất rất cao, phù hợp cho ngành dầu khí, lò hơi và các hệ thống nhiệt độ cao mà các dòng van đúc thông thường không thể đáp ứng.

Thông số kỹ thuật quan trọng

Kích thước van

Mặc dù được gọi là van 1-1/2 inch, nhưng theo tiêu chuẩn kỹ thuật quốc tế, nó thường được gọi là DN40. Kích thước hình học của van phải phù hợp với tiêu chuẩn mặt bích hoặc ren kết nối để đảm bảo lắp đặt đồng nhất.

Định mức áp suất

Tùy vào ứng dụng, người dùng có thể lựa chọn các cấp áp suất như:

• PN10/PN16: Phổ biến cho cấp nước dân dụng.

• PN25/PN40: Cho các hệ thống áp lực công nghiệp.

• Class 150/300: Theo tiêu chuẩn Mỹ (ASME), dùng cho đường ống dầu khí và hơi nóng.

Kiểu kết nối

• Kiểu ren: Phổ biến cho van đồng nhỏ, dễ lắp đặt.

• Kiểu mặt bích: Tiêu chuẩn cho các van thép, gang, đảm bảo độ kín cao dưới áp lực.

• Kiểu hàn: Sử dụng cho hệ thống yêu cầu độ bền tuyệt đối.

Dải nhiệt độ

• Hệ thống nước: 0°C – 80°C.

• Hệ thống hơi nóng/Dầu truyền nhiệt: Có thể lên tới 250°C - 450°C với vật liệu chịu nhiệt đặc biệt.

So sánh van cổng với các loại van khác

Nên chọn loại nào?

Hãy chọn van cổng khi hệ thống yêu cầu cô lập dòng chảy hoàn toàn và giữ nguyên áp lực dòng chảy. Nếu bạn cần điều chỉnh lưu lượng dòng nước, hãy chọn van cầu. Nếu bạn cần đóng mở nhanh chóng, hãy chọn van bi.

Ứng dụng thực tế

• Hệ thống cấp nước: Sử dụng tại các vị trí phân nhánh hoặc trước đồng hồ nước.

• Đường ống công nghiệp: Cô lập bồn chứa, máy bơm hoặc các nhánh thiết bị cần bảo trì độc lập.

• Hệ thống phòng cháy chữa cháy: Khóa dòng nước dự phòng trong mạng lưới sprinkler.

• Hệ thống HVAC: Cô lập các bộ trao đổi nhiệt trong hệ thống làm mát hoặc sưởi ấm.

Những sai lầm thường gặp khi lựa chọn

• Chọn sai vật liệu: Sử dụng van đồng trong môi trường hóa chất hoặc van gang trong hơi nóng áp suất cao.

• Bỏ qua định mức áp suất: Lắp van có áp suất thấp hơn áp suất vận hành của hệ thống gây nguy hiểm nứt vỡ.

• Sử dụng để điều tiết: Dùng van cổng để điều tiết lưu lượng sẽ gây rung lắc, mòn đĩa van và hỏng vòng đệm nhanh chóng.

• Lắp đặt sai cách: Lắp ngược hướng dòng chảy hoặc không có giá đỡ chịu lực cho ống dẫn.

Hướng dẫn lựa chọn và lắp đặt

Checklist lựa chọn

• Loại lưu chất: Nước, hơi, dầu hay hóa chất?

• Áp suất: Hệ thống có áp lực bao nhiêu bar?

• Nhiệt độ: Nhiệt độ tối đa là bao nhiêu?

• Vật liệu: Đồng, gang, thép hay inox?

• Tiêu chuẩn kết nối: Ren hay mặt bích?

Mẹo lắp đặt và bảo trì

• Luôn kiểm tra trục đường ống phải thẳng hàng trước khi lắp van.

• Đảm bảo mũi tên hướng dòng chảy trên thân van cùng chiều với lưu chất.

• Tra dầu mỡ cho phần trục vặn (stem) định kỳ để tránh bị kẹt do gỉ sét.

• Kiểm tra rò rỉ tại vị trí nắp van và cổ trục 6 tháng một lần.

FAQ – Câu hỏi thường gặp

1 1 2 gate tương đương kích thước DN nào?

Một 1 1 2 gate tương ứng với tiêu chuẩn kỹ thuật là DN40.

Có thể dùng van cổng để điều tiết lưu lượng không?

Không nên. Van cổng được thiết kế chuyên biệt để đóng hoặc mở hoàn toàn, việc điều tiết sẽ gây hư hại đĩa van.

Chất liệu nào là tốt nhất cho 1 1 2 gate valve?

Phụ thuộc vào ứng dụng: đồng cho nước sạch, thép cho áp lực cao, và inox cho môi trường hóa chất.

Nên chọn áp suất định mức bao nhiêu?

Luôn chọn áp suất định mức bằng hoặc cao hơn áp suất tối đa của hệ thống để đảm bảo an toàn.

Tuổi thọ của van cổng là bao lâu?

Với thiết kế cơ học bền bỉ, một chiếc van cổng chất lượng cao có thể hoạt động tốt từ 10 đến 20 năm nếu được bảo trì đúng cách.

Kết luận

Việc nắm vững các đặc tính kỹ thuật của 1 1 2 gate không chỉ giúp bạn lựa chọn đúng sản phẩm cho hệ thống mà còn bảo vệ toàn bộ đường ống khỏi những rủi ro đáng tiếc. Với kích thước tiêu chuẩn DN40, đây là thiết bị "vàng" trong việc cô lập dòng chảy một cách hiệu quả, tiết kiệm chi phí và bền bỉ theo thời gian.
