1 Inch Ball Float Valve: Giải Pháp Kiểm Soát Mực Nước Tự Động Toàn Diện Cho Hệ Thống Đường Ống

Trong thiết kế kiến trúc hạ tầng chất lưu và các bồn chứa công nghiệp, việc duy trì lưu lượng và kiểm soát mực nước một cách ổn định luôn là bài toán đau đầu của các kỹ sư vận hành. Hệ thống lưu trữ nếu thiếu đi một cơ chế ngắt dòng tự động tin cậy rất dễ dẫn đến hiện tượng tràn bể gây lãng phí tài nguyên, ngập úng không gian nhà xưởng hoặc làm cháy máy bơm do cạn kiệt nguồn cấp. Sự cố cơ khí này không chỉ chi phối hàng tá chi phí khắc phục mà còn làm sụt giảm nghiêm trọng hiệu suất vận hành của toàn bộ mạng lưới phân phối. Nhằm giải quyết triệt để rủi ro kỹ thuật trên, việc tích hợp cụm thiết bị 1 inch ball float valve chuyên dụng chính là phương án tối ưu giúp tự động hóa quy trình nạp xả chất lỏng một cách an toàn và kiên cố lâu dài.

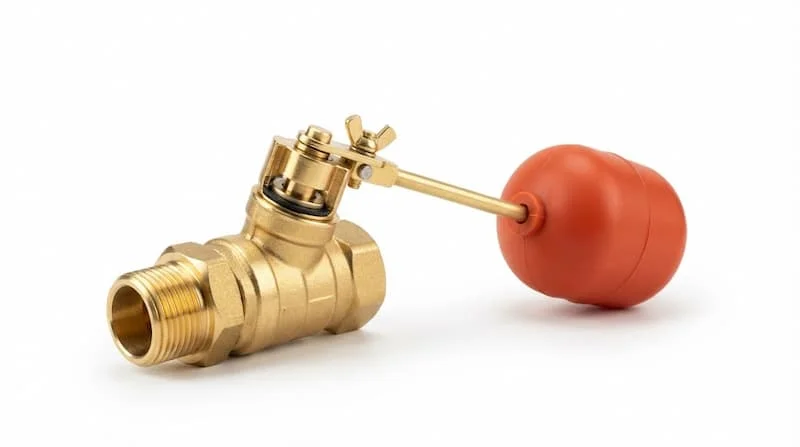

1 Inch Ball Float Valve là gì?

Định nghĩa theo các bộ tiêu chuẩn vật tư ngành nước, 1 inch ball float valve là một thiết bị cơ khí được thiết kế để tự động kiểm soát mực nước trong bồn chứa, sử dụng một quả bóng phao kết nối với cánh tay đòn bẩy để đóng mở lòng van. Thiết bị này vận hành hoàn toàn dựa vào lực đẩy định luật Ác-si-mét của chất lỏng mà không cần đến bất kỳ nguồn năng lượng điện năng hay khí nén hỗ trợ nào bên ngoài.

Khái niệm "1 inch" trong tên gọi dùng để chỉ kích thước đường kính danh nghĩa của đầu ren kết nối. Khi quy đổi sang hệ đo lường quốc tế, thông số này tương đương với kích cỡ danh nghĩa DN25, chuyên dụng để lắp đặt vừa vặn với các đường ống dẫn có đường kính ngoài khoảng 34 mm. Về mặt kỹ thuật, bước ren của van được gia công theo hai tiêu chuẩn phổ biến toàn cầu là ren thẳng tiêu chuẩn Anh BSP hoặc ren côn tiêu chuẩn Mỹ NPT, giúp bảo đảm tính đồng bộ cơ khí tuyệt đối khi đấu nối vào trục ống cấp.

Để đáp ứng tính linh hoạt cho nhiều môi trường lưu chất khác nhau, dòng van phao này được chế tạo từ bốn nhóm vật liệu nền tảng: đồng thau, thép không gỉ, nhựa uPVC và các dòng nhựa kỹ thuật tổng hợp có độ bền phân tử cao.

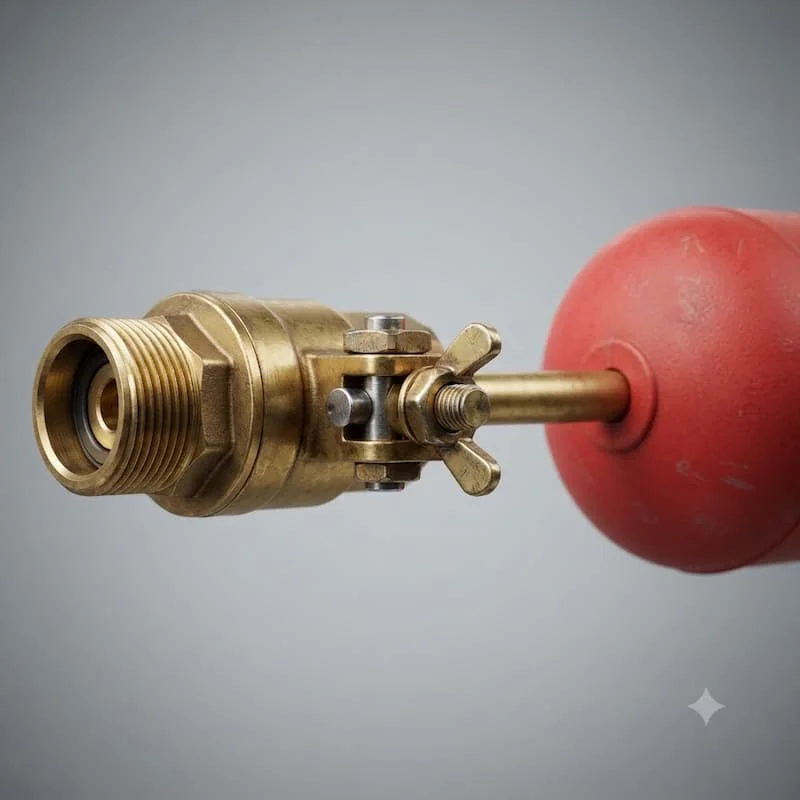

Nguyên lý hoạt động của 1 Inch Ball Float Valve

Sự tin cậy vượt thời gian của dòng van chặn cơ học này xuất phát từ một nguyên lý động lực học vô cùng tinh giản nhưng đạt độ chính xác cơ khí tuyệt đối.

Chu trình vận hành của van chuyển động nhịp nhàng theo sự thay đổi của mực chất lỏng bên trong lòng bể chứa:

• Khi mực nước trong bồn sụt giảm xuống dưới mức định mức, quả bóng phao sẽ mất đi lực nâng của nước và hạ thấp trọng tâm xuống theo phương thẳng đứng.

• Hành động hạ thấp này kéo theo cánh tay đòn bẩy hạ xuống, làm dịch chuyển trục van và kéo đĩa chặn ra xa khỏi bệ đỡ, giải phóng hoàn toàn tiết diện lòng dẫn để van mở ra, cho phép dòng nước nạp đầy bồn.

• Ngược lại, khi mực nước dâng cao lên đến ngưỡng thiết kế, quả bóng phao sẽ nổi lên trên bề mặt, sinh ra một lực đẩy hướng lên đẩy cánh tay đòn bẩy dịch chuyển theo chiều ngược lại.

• Momen xoắn từ tay đòn sẽ ép chặt đĩa van hoặc gioăng cao su bít kín vào cửa xả, giúp van đóng lại hoàn toàn tự động, chặn đứng dòng lưu chất đi vào.

Thiết kế thuần cơ khí này được đánh giá là giải pháp kiểm soát chất lưu có độ tin cậy cao bậc nhất hiện nay nhờ loại bỏ hoàn toàn các rủi ro chập cháy mạch điện, không bị ảnh hưởng bởi sự cố mất điện đột ngột và có kết cấu cơ học bền bỉ, giúp giảm thiểu tối đa các hao mòn vật lý trong suốt vòng đời vận hành.

Các loại 1 Inch Ball Float Valve phổ biến

Sự đa dạng của các công trình công nghệ đòi hỏi người thiết kế phải phân tách và chọn lựa chính xác kết cấu thiết bị dựa trên đặc tính vật liệu và sơ đồ bố trí không gian thực tế.

Phân loại theo chất liệu cấu tạo

• Van phao đồng thau: Độ bền cơ học tốt, chịu được va đập tải lực cao, bước ren sắc nét khó bị cháy ren khi vặn mạnh, thích hợp cho hệ thống nước sạch và dân dụng thông thường.

• Van phao thép không gỉ: Chế tạo từ inox 304 hoặc 316, bề mặt sáng bóng, trơ hoàn toàn trước sự phá hủy của hóa chất tẩy rửa và axit nhẹ, độ bền vĩnh cửu nhưng giá thành đầu tư ban đầu khá cao.

• Van phao nhựa PVC: Khối lượng siêu nhẹ, kháng phèn, kháng mặn tuyệt đối, chuyên dụng cho các bể chứa nước biển, nuôi trồng thủy sản nhưng khả năng chịu nhiệt độ và chịu áp lực cơ học ở mức trung bình.

• Van phao nhựa kỹ thuật: Sử dụng các hạt nhựa cao cấp như PP hoặc Nylon, có độ dẻo dai cơ lý cao, không bị giòn vỡ dưới tác động của tia UV mặt trời ngoài trời.

Phân loại theo phương thức cấu trúc lắp đặt

Dựa trên vị trí trích nhánh của đường ống cấp nước vào bồn, thiết bị được cấu hình thành dòng van lắp ngang cạnh bể, dòng lắp từ đáy bồn lên, dòng van phao trục ngang hoặc dòng van phao trục đứng chuyên dụng cho các không gian giếng sâu hoặc hộp kỹ thuật chật hẹp.

Thông số kỹ thuật

Để bảo đảm tính tương thích cơ khí tối đa khi bóc tách khối lượng vật tư cho công trình, các kỹ sư vận hành cần đối chiếu chi tiết bảng thông số kỹ thuật định mức tiêu chuẩn:

Nắm vững các chỉ số áp suất làm việc là yếu tố cốt lõi để ngăn ngừa sự cố búa nước thổi bay quả phao khi áp lực đường ống tổng tăng cao đột ngột vào ban đêm.

So sánh van phao đồng, inox và nhựa

Việc đặt ba dòng chất liệu phổ biến này lên bàn cân so sánh giúp các nhà quản lý vật tư có được cái nhìn tổng quan về giá trị kinh tế và công năng vận hành thực tế của sản phẩm.

Khuyến nghị: Đối với các dự án dân dụng yêu cầu tính kinh tế cao, van đồng thau là giải pháp vạn năng đem lại giá trị sử dụng ổn định. Ngược lại, đối với các dây chuyền sản xuất thực phẩm, dược phẩm hoặc các bồn hóa chất đặc thù, van phao inox 304 hoặc 316 là sự lựa chọn bắt buộc để bảo toàn độ sạch tuyệt đối của dòng chất lưu.

Tầm quan trọng của việc chọn đúng loại van phao

Việc tính toán kỹ lưỡng để tích hợp một chiếc 1 inch ball float valve tương thích hoàn toàn với điều kiện thủy lực thực tế đem lại những giá trị thặng dư kinh tế vô cùng lớn cho đơn vị vận hành.

Lợi ích thực tế đầu tiên là khả năng tiết kiệm tài nguyên nước một cách triệt để. Một cụm van phao chuẩn kỹ thuật sẽ ngắt dòng dứt khoát ngay khi nước chạm ngưỡng, triệt tiêu hoàn toàn nguy cơ rò rỉ qua đêm. Điều này giúp duy trì mực nước ổn định trong bồn chứa, giảm tải tần suất khởi động ngắt quãng của motor máy bơm cấp, từ đó kéo dài tuổi thọ cho toàn bộ hệ thống cơ điện phụ trợ và giảm thiểu tối đa các chi phí nhân công bảo trì định kỳ.

Ví dụ thực tế: Tại một trang trại chăn nuôi gia súc tập trung, việc nhà thầu sử dụng dòng van phao nhựa giá rẻ, không rõ nguồn gốc đã dẫn đến hậu quả nghiêm trọng. Do áp lực nước từ bồn tổng quá lớn kết hợp với việc chất lượng nhựa kém, đòn bẩy của van bị gãy lẫy làm nước chảy tràn liên tục suốt hai ngày cuối tuần. Sự cố không chỉ làm lãng phí hàng chục khối nước sạch, gây ngập úng hệ thống chuồng trại làm phát sinh dịch bệnh, mà còn đẩy chi phí hóa đơn tiền điện tiền nước của tháng đó tăng vọt, gây tổn thất lớn về kinh tế cho chủ trang trại.

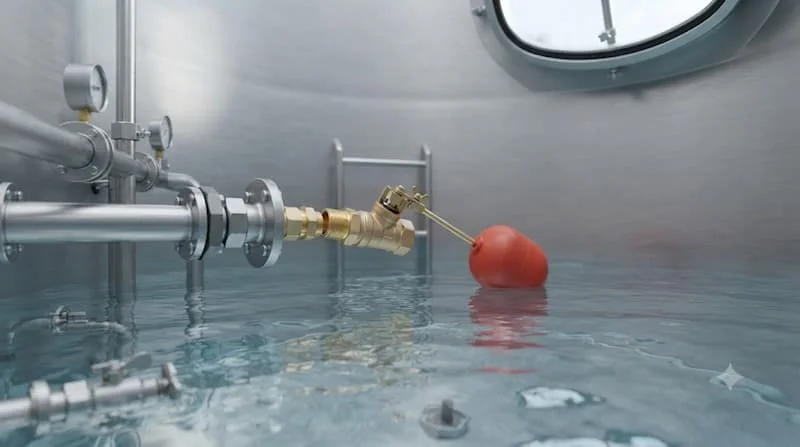

Ứng dụng thực tế của van phao cơ 1 inch

Sở hữu đường kính kết nối tầm trung vạn năng, 1 inch ball float valve trở thành sự lựa chọn hàng đầu, phủ sóng rộng khắp từ các công trình dân dụng cho đến các phân xưởng công nghiệp nặng:

Trong đời sống dân dụng và chăn nuôi, thiết bị được lắp đặt phổ biến trong các bồn chứa nước sinh hoạt của hộ gia đình, hệ thống máng uống nước tự động cho gia súc, gia cầm tại các trang trại lớn và các bể chứa của hệ thống lọc nước tinh khiết RO gia đình.

Trong công nghiệp và hạ tầng kỹ thuật, dòng van này giữ vai trò điều hòa mực chất lỏng trong các tháp giải nhiệt của nhà máy, hệ thống tưới tiêu nông nghiệp tự động công nghệ cao, bể chứa nước ngầm của trạm cứu hỏa PCCC, các bồn chứa hóa chất nhẹ của nhà máy dệt nhuộm và các bể lắng lọc của trạm xử lý nước cấp đô thị.

Khi nào nên sử dụng 1 Inch Ball Float Valve?

Quy trình thi công ráp nối cụm thiết bị tự động này được chỉ định rõ ràng trong các kịch bản kỹ thuật cụ thể của mạng lưới chất lưu:

• Tự động hóa quy trình nạp bể chứa: Khi hệ thống yêu cầu một cơ chế tự cấp đầy nước vào bồn mà không cần đến sự giám sát, bật tắt thủ công của con người.

• Ngăn ngừa hiện tượng tràn bồn: Lắp đặt tại các vị trí xả đỉnh của bể chứa để làm chốt chặn an toàn cuối cùng chống lại nguy cơ vỡ đường ống hoặc lỗi rơ le điện máy bơm.

• Thay thế các dòng van phao cũ bị hư hỏng: Khi cụm van cũ bằng nhựa hoặc đồng sau nhiều năm ngâm nước bị đóng cặn vôi cứng trục, gãy bóng phao hoặc rò rỉ nước liên tục không thể đóng kín.

• Xây dựng lắp mới các công trình hạ tầng: Tích hợp ngay từ giai đoạn hoàn thiện hệ thống cơ điện cho các tòa nhà, xưởng sản xuất để bảo đảm tính đồng bộ công nghệ ngay từ đầu.

Những sai lầm thường gặp khi mua van phao cơ

Dù là dòng thiết bị có cấu trúc tinh giản, quy trình thu mua vật tư vẫn rất dễ phát sinh các lỗi định hình sai lệch làm suy giảm nghiêm trọng hiệu năng của hệ thống thủy lực:

• Lựa chọn sai mác vật liệu cấu tạo: Mua van phao đồng lắp cho bể chứa hóa chất ăn mòn hoặc nước biển, khiến thân van bị oxi hóa mục nát vách ren sau vài tuần sử dụng.

• Chọn sai ngưỡng áp suất làm việc định mức: Lắp van phao chịu áp lực thấp vào đường ống xả trực tiếp của bơm tăng áp công suất cao, khiến lực nổi của quả phao không đủ mạnh để thắng lực đẩy dòng nước, dẫn đến van không thể đóng khít hoàn toàn.

• Nhầm lẫn giữa các tiêu chuẩn ren kết nối: Mua van hệ ren NPT của Mỹ để vặn vào phụ kiện ren hệ BSP của ống nhựa thông dụng tại Việt Nam, gây hiện tượng lệch bước ren, làm cháy ren và rò rỉ nước ở cổ nối.

• Bỏ qua các chỉ số về chất lượng nguồn nước đầu vào: Chọn dòng van phao cơ có khe xả quá hẹp cho nguồn nước ngầm chưa qua lọc có chứa nhiều cát mịn và cặn bùn, khiến cát bám vào gioăng cao su làm kẹt cứng cơ cấu lật.

Checklist lựa chọn van phao cơ phù hợp

Để quy trình lựa chọn và mua sắm vật tư đạt độ chuẩn xác cơ khí cao nhất, bạn nên đối chiếu nghiêm túc bộ checklist kiểm tra dưới đây trước khi tiến hành đặt hàng:

• Xác định chính xác áp lực dòng nước đầu vào (áp lực tĩnh và áp lực động) để chọn dòng van chịu tải PN tương thích.

• Đo đạc kỹ kích thước đường ống cấp bảo đảm tương thích hoàn toàn với quy cách ren 1 inch (DN25).

• Kiểm tra tiêu chuẩn ren của phụ kiện sẵn có tại công trường là ren BSP hay ren côn NPT để mua đúng chủng loại.

• Xác định không gian lắp đặt thực tế trong lòng bể để chọn chiều dài cánh tay đòn bẩy và đường kính quả bóng phao phù hợp.

• Đánh giá tính chất hóa lý của nguồn nước (nước ngọt, nước nhiễm phèn, nước thải hay hóa chất) để chọn chất liệu thân van tối ưu.

• Kiểm tra giới hạn nhiệt độ hoạt động đỉnh của lưu chất bảo đảm nằm trong ngưỡng an toàn của vật liệu gioăng bít làm kín.

• Ưu tiên lựa chọn sản phẩm đến từ các nhà sản xuất vật tư đường ống có uy tín lâu năm, có đầy đủ giấy tờ chứng nhận chất lượng.

Hướng dẫn lắp đặt chi tiết

Quy trình thi công lắp đặt van phao đòi hỏi sự cẩn trọng và tuân thủ đúng các bước kỹ thuật cơ khí để bảo đảm thiết bị đóng ngắt trơn chu:

Bước 1: Khóa hoàn toàn nguồn cấp nước tổng

Tiến hành đóng van chặn đầu nguồn dẫn vào bồn chứa để bảo đảm không gian thi công khô ráo và an toàn tuyệt đối cho người thợ kỹ thuật.

Bước 2: Chuẩn bị đầu ren ống và quấn băng tan bít kín

Lau sạch toàn bộ bụi bẩn, mạt nhựa ở đầu ren ống dẫn phi 34mm. Tiến hành quấn băng tan cao su non quanh ren ngoài của van phao từ 15 đến 20 vòng theo chiều kim đồng hồ để tạo độ khít tuyệt đối.

Bước 3: Đấu nối thân van vào vách bồn chứa

Dùng tay vặn nhẹ thân van vào đầu ống cấp, sau đó sử dụng mỏ lết siết chặt vừa lực. Tuyệt đối không siết quá mạnh tay đối với các dòng van phao nhựa vì sẽ gây nứt vỡ vách ren trong của thiết bị.

Bước 4: Lắp ráp cánh tay đòn bẩy và quả bóng phao

Xỏ trục đòn bẩy vào khe chốt trên thân van và siết ốc định vị cố định. Tiếp tục vặn quả bóng phao vào đầu ren còn lại của tay đòn bảo đảm quả phao di chuyển tự do theo phương thẳng đứng mà không bị vướng vào thành bồn.

Bước 5: Điều chỉnh mực nước ngắt thiết kế

Vặn lỏng ốc chỉnh góc trên cánh tay đòn để thay đổi góc nghiêng của phao, giúp bạn chủ động cài đặt mực nước ngắt cao hay thấp tùy theo nhu cầu lưu trữ của bể chứa.

Bước 6: Mở nước đầu nguồn và tiến hành vận hành thử nghiệm

Mở van cấp nước tổng để nước chảy vào bể. Quan sát chuyển động nổi lên của quả phao và kiểm tra kỹ điểm ngắt cuối cùng xem van có đóng hoàn toàn dứt khoát và có xảy ra hiện tượng rò rỉ nước ở cổ trục hay không.

Lưu ý bảo dưỡng giúp tăng tuổi thọ

Độ bền vận hành hàng thập kỷ của cụm 1 Inch Ball Float Valve tự động phụ thuộc rất lớn vào ý thức và quy trình bảo dưỡng định kỳ của đơn vị sử dụng.

Người vận hành cần thiết lập một kế hoạch bảo trì định kỳ khoảng 3 đến 6 tháng một lần. Tiến hành kéo cụm phao lên để súc rửa làm sạch toàn bộ rêu mốc, cặn vôi và cát mịn bám ngụ xung quanh quả bóng phao và bệ đỡ đĩa van. Việc tích tụ các tạp chất này lâu ngày là nguyên nhân chính gây ra hiện tượng kẹt cứng trục cơ học, khiến van không thể đóng khít hoặc không thể hạ xuống để lấy nước.

Bên cạnh đó, cần thường xuyên kiểm tra độ đàn hồi và tính nguyên vẹn của các vòng gioăng cao su làm kín ở cổ van. Nếu phát hiện gioăng có dấu hiệu bị chai cứng, nứt nẻ nhẹ dưới tác động của nhiệt độ nước, cần tiến hành thay mới ngay lập tức để bảo toàn năng lực bít kín khít của thiết bị. Đồng thời, tuyệt đối tránh vận hành van vượt quá ngưỡng áp suất thiết kế định mức của thân van để bảo vệ cấu trúc cơ khí của hệ thống đòn bẩy luôn vững chắc, không bị cong vênh hay gãy hỏng đột ngột.

Câu hỏi thường gặp

Quy cách kích thước của dòng 1 Inch Ball Float Valve này tương thích với đường ống phi bao nhiêu?

Trong các tiêu chuẩn quy đổi vật tư ngành nước tại Việt Nam, dòng 1 Inch Ball Float Valve này tương đương với đường kính danh nghĩa DN25, chuyên dụng để lắp đặt vừa vặn với hệ thống đường ống dẫn nhựa hoặc ống thép có đường kính ngoài là phi 34 mm.

Giữa hai mác chất liệu đồng thau và thép không gỉ, dòng van nào đem lại hiệu năng sử dụng tốt hơn?

Về mặt lý thuyết kỹ thuật, dòng van thép không gỉ (inox 304 hoặc 316) vượt trội hơn hẳn về mọi chỉ số từ độ bền cơ học, khả năng chịu áp suất đỉnh cho đến năng lực kháng ăn mòn hóa học. Tuy nhiên, nếu bạn chỉ sử dụng cho nguồn nước sạch sinh hoạt gia đình thông thường, dòng van đồng thau là lựa chọn tối ưu giúp tiết kiệm chi phí đầu tư.

Thiết bị chặn dòng cơ học này có đạt chứng nhận an toàn để sử dụng cho nguồn nước uống trực tiếp không?

Hoàn toàn được nếu bạn lựa chọn các dòng van phao được chế tạo từ chất liệu inox 316 cao cấp hoặc các dòng nhựa kỹ thuật đạt chuẩn y tế chất lượng cao. Các vật liệu này trơ hoàn toàn về mặt hóa học, không sinh ra tạp chất hay độc tố độc hại vào lòng chất lỏng đi qua.

Tuổi thọ vận hành thực tế của một cụm van phao cơ 1 inch thường kéo dài trong bao lâu?

Tuổi thọ của sản phẩm phụ thuộc rất lớn vào chất liệu chế tạo và môi trường lưu chất sử dụng. Dòng van phao nhựa thông thường có độ bền từ 2 đến 4 năm, dòng van đồng thau kéo dài từ 5 đến 7 năm, trong khi đó các dòng van phao inox cao cấp có thể vận hành ổn định bền bỉ trên 15 năm nếu được bảo dưỡng súc rửa định kỳ đúng kỹ thuật.

Bảng báo giá của các sản phẩm van phao cơ phi 34 hiện nay dao động dựa trên những tiêu chí nào?

Mức giá của thiết bị có sự phân hóa rất lớn dựa trên mác vật liệu cấu tạo (nhựa, đồng hay inox), chiều dài của hệ thống cánh tay đòn bẩy, tiêu chuẩn ren gia công (BSP hay NPT) và xuất xứ thương hiệu của sản phẩm từ phân khúc phổ thông trong nước cho đến các dòng nhập khẩu cao cấp.

Kết luận

Thiết bị 1 inch ball float valve đóng vai trò là mắt xích công nghệ vô cùng quan trọng giúp bảo đảm tính tự động hóa, điều hòa áp lực thủy lực và duy trì hiệu suất vận hành ổn định cho toàn bộ hệ thống bồn chứa chất lưu. Việc thấu hiểu tường tận từ cấu tạo cơ khí, nguyên lý hoạt động đến bảng thông số kỹ thuật định mức của từng dòng vật liệu đồng, inox, nhựa sẽ giúp các kỹ sư và chủ đầu tư đưa ra quyết định mua sắm vật tư chính xác nhất cho công trình. Đầu tư đúng chủng loại thiết bị ngay từ đầu kết hợp với quy trình lắp đặt chuẩn chỉ và bảo dưỡng định kỳ chính là chìa khóa vàng giúp doanh nghiệp tiết kiệm tối đa chi phí vận hành, loại bỏ hoàn toàn nguy cơ tràn bồn và nâng cao tuổi thọ cho toàn bộ mạng lưới đường ống bền vững dài lâu đối với 1 inch ball float valve.
