Wafer Swing Check Valve là gì? Cấu tạo, nguyên lý hoạt động và cách chọn đúng

Trong các hệ thống đường ống công nghiệp, sự xuất hiện của dòng chảy ngược (backflow) là một trong những tác nhân nguy hiểm nhất gây ra hư hỏng máy bơm, làm giảm hiệu suất vận hành hoặc gây mất ổn định nghiêm trọng cho toàn bộ hệ thống. Để giải quyết triệt để vấn đề này, việc lắp đặt một thiết bị kiểm soát hướng dòng chảy là yêu cầu kỹ thuật bắt buộc. Trong đó, wafer swing check valve (van một chiều dạng wafer) nổi lên như một giải pháp tối ưu, không chỉ giúp ngăn chặn dòng chảy ngược hiệu quả mà còn sở hữu thiết kế siêu mỏng, tiết kiệm tối đa diện tích lắp đặt cho các đường ống lớn.

Vì sao wafer swing check valve được sử dụng rộng rãi trong hệ thống công nghiệp?

Trong các hệ thống cấp thoát nước, HVAC hay các nhà máy sản xuất, không gian lắp đặt thường là một bài toán khó. Các loại van một chiều truyền thống sử dụng mặt bích thường có kích thước cồng kềnh, gây khó khăn trong việc thi công và bảo trì. Van một chiều dạng wafer ra đời đã giải quyết trọn vẹn những thách thức này nhờ thiết kế thông minh, cho phép kẹp trực tiếp giữa hai mặt bích đường ống.

Thiết bị này được tin dùng nhờ khả năng:

• Kiểm soát hướng dòng chảy: Đảm bảo lưu chất chỉ di chuyển theo một chiều duy nhất.

• Bảo vệ thiết bị: Loại bỏ nguy cơ "búa nước" hoặc dòng chảy ngược làm hỏng cánh quạt máy bơm.

• Tối ưu không gian: Thiết kế wafer mỏng nhẹ, giúp việc lắp đặt và tháo dỡ trở nên nhanh chóng hơn nhiều so với các loại van mặt bích truyền thống.

• Hiệu suất bền bỉ: Phù hợp cho nhiều ứng dụng từ cấp nước dân dụng đến các hệ thống xử lý công nghệ phức tạp.

Wafer Swing Check Valve là gì?

Van một chiều dạng wafer là loại van một chiều dạng wafer sử dụng cơ cấu đĩa bản lề (swing disc) để cho phép dòng lưu chất đi qua theo một hướng và tự động đóng lại khi dòng chảy dừng hoặc đảo chiều. Thiết kế wafer đặc trưng giúp van không cần mặt bích riêng trên thân mà được kẹp trực tiếp vào giữa hai mặt bích của hệ thống đường ống, giúp tiết kiệm không gian và giảm trọng lượng cho hệ thống treo đường ống.

Giải mã tên gọi:

• Wafer: Chỉ thiết kế thân van mỏng, dạng đĩa (như chiếc bánh wafer), giúp van cực kỳ gọn nhẹ và dễ dàng lắp đặt vào giữa hai mặt bích mà không cần thêm phụ kiện kết nối cồng kềnh.

• Swing Check: Mô tả cơ chế đóng mở dựa trên một đĩa van xoay quanh trục bản lề. Khi có áp lực dòng chảy, đĩa van sẽ "swing" (xoay) để mở lối cho lưu chất; khi áp lực giảm, nó sẽ tự động đóng lại nhờ trọng lực hoặc áp suất ngược.

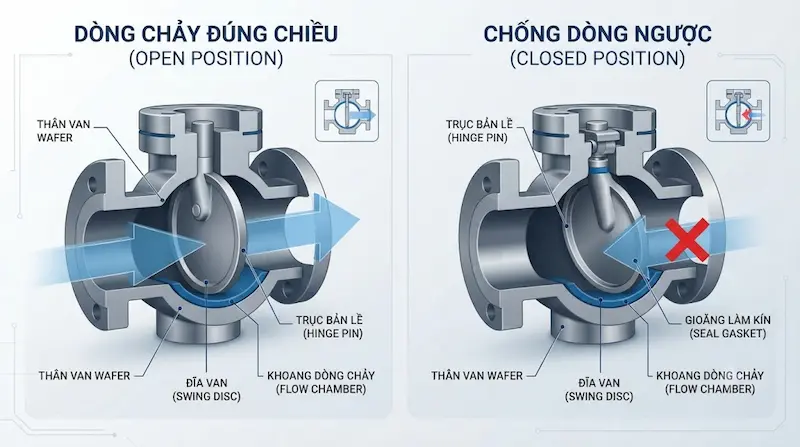

Nguyên lý hoạt động của van một chiều dạng wafer

Nguyên lý của dòng van này dựa trên sự cân bằng áp lực dòng chảy tự nhiên mà không cần bất kỳ nguồn điện hay tín hiệu điều khiển nào. Quy trình vận hành chia làm 3 giai đoạn chính:

1. Trạng thái mở (Khi dòng chảy thuận): Khi lưu chất di chuyển theo hướng mũi tên được ghi trên thân van, áp lực của dòng chảy sẽ đẩy đĩa van quay quanh trục bản lề, mở hoàn toàn lối thoát để lưu chất đi qua với tổn thất áp suất thấp nhất.

2. Trạng thái dừng: Khi vận tốc dòng chảy giảm về mức 0, đĩa van sẽ từ từ rơi xuống vị trí đóng nhờ vào trọng lượng bản thân.

3. Trạng thái đóng (Khi có dòng chảy ngược): Ngay khi xuất hiện áp lực ngược hoặc dòng chảy có dấu hiệu quay đầu, áp lực này sẽ tác động mạnh vào mặt sau của đĩa van, ép chặt nó vào vòng đệm làm kín. Nhờ đó, van đóng kín hoàn toàn, ngăn chặn dòng chảy quay ngược lại hệ thống.

Cơ chế này cực kỳ ưu việt cho các đường ống lớn vì nó đơn giản, không cần bảo trì bộ phận truyền động và tự động hoàn toàn.

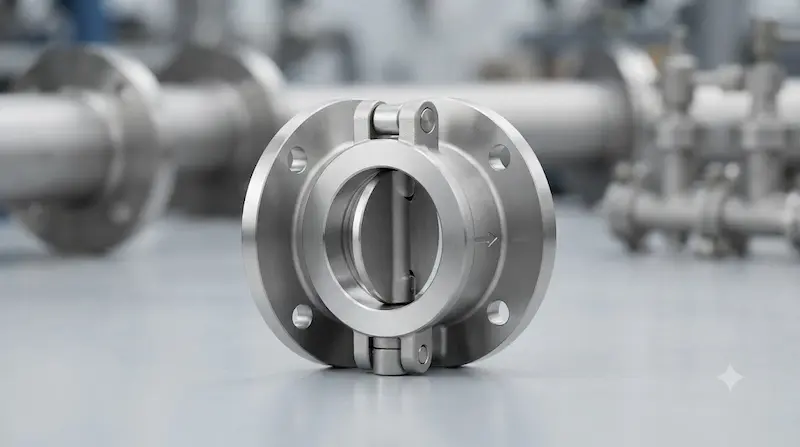

Cấu tạo của wafer swing check valve gồm những bộ phận nào?

Để hiểu rõ độ bền của van, chúng ta cần phân tích các thành phần cấu tạo chính:

• Thân van: Là khung xương của toàn bộ thiết bị, thường được làm từ gang, gang dẻo, inox hoặc thép, đảm bảo khả năng chịu áp lực và kết nối chắc chắn với đường ống.

• Đĩa van (Disc): Bộ phận trực tiếp ngăn chặn dòng chảy. Đĩa van có biên dạng tròn, xoay linh hoạt trên trục để đóng mở theo yêu cầu.

• Trục bản lề (Hinge Pin): Là điểm tựa giúp đĩa van xoay. Trục này cần được gia công chính xác để đảm bảo đĩa van đóng kín khít tại vị trí tâm lỗ van.

• Gioăng làm kín (Seat/Gasket): Thường làm bằng cao su (EPDM, NBR) hoặc kim loại tùy vào loại lưu chất. Gioăng đóng vai trò tạo độ kín tuyệt đối, giảm thiểu rò rỉ khi van ở trạng thái đóng.

Các loại van một chiều dạng wafer phổ biến

Tùy vào môi trường lưu chất, người dùng có thể chọn các dòng vật liệu phù hợp:

• Wafer swing check valve thân gang: Đây là lựa chọn "quốc dân" nhờ giá thành hợp lý, độ bền cao, dùng cực kỳ phổ biến trong các hệ thống cấp thoát nước sạch, HVAC và các công trình thủy lợi.

• Wafer swing check valve inox: Dòng sản phẩm này có khả năng chống ăn mòn tuyệt đối. Nó là "cứu cánh" cho các môi trường hóa chất, nhà máy thực phẩm hoặc các khu vực có độ ẩm cao, môi trường muối biển.

• Wafer swing check valve chịu nhiệt: Được thiết kế với gioăng và vật liệu chuyên dụng, cho phép làm việc ổn định trong môi trường dầu nóng hoặc hơi nước bão hòa mà không bị biến dạng.

Thông số quan trọng khi chọn mua

Sai lầm khi chọn sai thông số không chỉ gây tốn kém mà còn làm hệ thống không thể vận hành. Bạn cần lưu ý 4 điểm sau:

1. Kích thước van (Size): Phải tương thích hoàn toàn với đường kính trong của ống (DN50 đến DN200 và lớn hơn).

2. Áp suất làm việc (Pressure Rating): Chọn đúng định mức PN10, PN16 hoặc PN25 để đảm bảo van không bị biến dạng dưới áp lực dòng chảy.

3. Nhiệt độ: Đừng quên kiểm tra giới hạn nhiệt độ của gioăng làm kín. Gioăng cao su EPDM không thể dùng cho nhiệt độ quá cao như hơi nóng.

4. Lưu chất: Nước sạch, hóa chất hay dầu đều yêu cầu vật liệu làm kín khác nhau.

So sánh với các loại van một chiều khác

Lời khuyên: Nếu hệ thống của bạn bị giới hạn về không gian và cần tiết kiệm chi phí lắp đặt, van một chiều dạng wafer là ứng cử viên số 1.

Ứng dụng thực tế

• Hệ thống bơm nước: Lắp ngay sau máy bơm để ngăn nước chảy ngược lại khi bơm dừng, bảo vệ cánh quạt khỏi va đập ngược.

• Hệ thống HVAC: Điều khiển tuần hoàn nước lạnh/nóng trong các tòa nhà, giúp hệ thống vận hành trơn tru.

• Nhà máy xử lý nước: Dùng trong các đường ống công nghệ để phân tách các khu vực xử lý.

• Ngành hóa chất: Phiên bản inox giúp ngăn chặn sự ăn mòn của hóa chất lên các thiết bị máy móc đắt tiền phía trước.

Những sai lầm thường gặp khi sử dụng

1. Lắp sai chiều mũi tên: Trên thân van luôn có mũi tên chỉ hướng dòng chảy. Lắp ngược sẽ làm van chặn hoàn toàn dòng chảy hoặc bị hỏng ngay lập tức.

2. Chọn vật liệu sai: Dùng gang cho môi trường axit sẽ khiến thân van mục nát chỉ sau vài tháng.

3. Không kiểm tra áp suất: Sử dụng van PN10 cho hệ thống PN16 sẽ gây nứt thân van.

4. Bỏ qua bảo trì: Để lâu ngày, cặn bẩn tích tụ quanh trục bản lề khiến đĩa van không thể mở hoàn toàn, làm giảm lưu lượng dòng chảy.

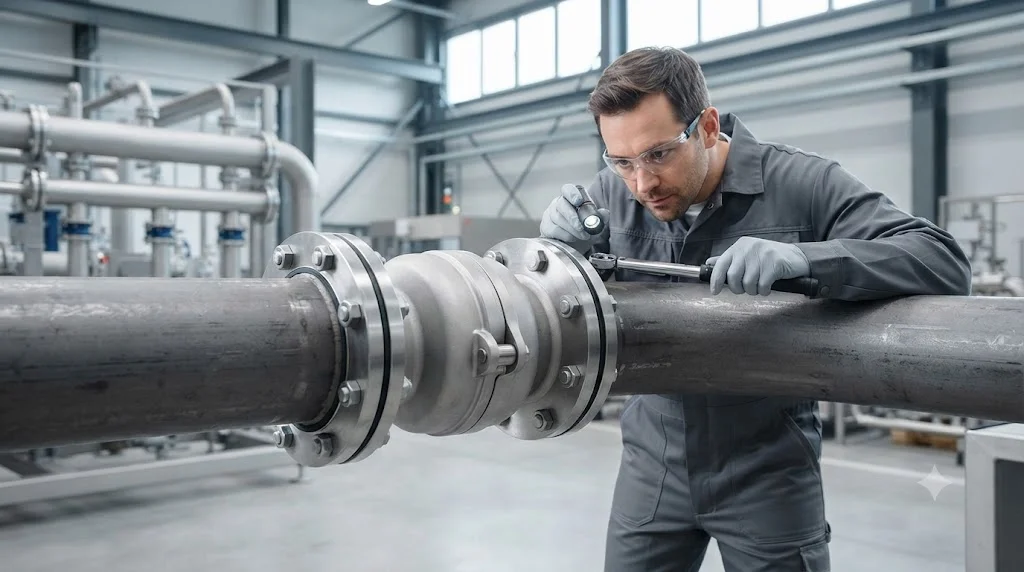

Checklist lựa chọn và lắp đặt

Trước khi mua:

•  Xác định chính xác loại lưu chất (nước, hóa chất, dầu).

•  Đo đạc đường kính ống (DN).

•  Kiểm tra áp suất hệ thống (PN).

•  Chọn vật liệu thân và gioăng tương thích.

Khi lắp đặt:

•  Vệ sinh sạch sẽ hai mặt bích đường ống.

•  Lắp đúng hướng mũi tên dòng chảy (rất quan trọng).

•  Đảm bảo tâm van đồng tâm với tâm ống để tránh rò rỉ.

•  Siết bulong đều tay theo hình đối xứng.

•  Chạy thử nghiệm hệ thống để kiểm tra khả năng đóng kín của van.

FAQ: Câu hỏi thường gặp

1. Wafer swing check valve dùng để làm gì?

Nó đóng vai trò là "chốt chặn" một chiều, ngăn không cho lưu chất chảy ngược về nguồn, bảo vệ máy bơm và các thiết bị nhạy cảm.

2. Thiết kế Wafer có ưu điểm gì?

Thiết kế mỏng, siêu nhẹ, không cần lắp thêm mặt bích kết nối, tiết kiệm diện tích và chi phí thi công.

3. Van có cần nguồn điện không?

Hoàn toàn không. Nó vận hành 100% bằng áp lực cơ học từ chính dòng lưu chất.

4. Có dùng được cho nước nóng không?

Có, miễn là vật liệu gioăng và thân van được chọn đúng loại chịu nhiệt.

5. Làm sao để chọn đúng kích thước?

Bạn cần căn cứ vào đường kính trong của đường ống và lưu lượng yêu cầu của hệ thống.

Chọn đúng wafer swing check valve giúp hệ thống vận hành ổn định

Wafer swing check valve là một thành phần tuy nhỏ nhưng lại cực kỳ quan trọng, đóng góp trực tiếp vào sự bền bỉ của cả một hệ thống đường ống công nghiệp. Việc lựa chọn đúng sản phẩm không chỉ giúp hệ thống vận hành mượt mà, không tiếng ồn mà còn tiết kiệm đáng kể chi phí bảo trì và lắp đặt.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về wafer swing check valve
