Ống Lò Xo Inox: Giải Pháp Chống Rung Và Chịu Nhiệt Toàn Diện Cho Đường Ống Công Nghiệp

Trong các hệ thống truyền dẫn chất lưu công nghiệp, sự vận hành liên tục của máy bơm, máy nén khí hoặc sự giãn nở nhiệt của lưu chất luôn tạo ra các xung lực rung động và ứng suất cơ học rất lớn. Nếu kết nối các đoạn ống này bằng vật liệu cứng nhắc, toàn bộ hệ thống sẽ nhanh chóng đối mặt với rủi ro nứt gãy mối hàn, rò rỉ lưu chất độc hại hoặc làm biến dạng các thiết bị đắt tiền đi kèm. Để giải quyết triệt để bài toán kỹ thuật này, việc ứng dụng dòng thiết bị ống inox lò xo chuyên dụng được xem là giải pháp vạn năng, giúp bảo vệ công trình khỏi các chấn động vật lý và duy trì tính ổn định lâu dài.

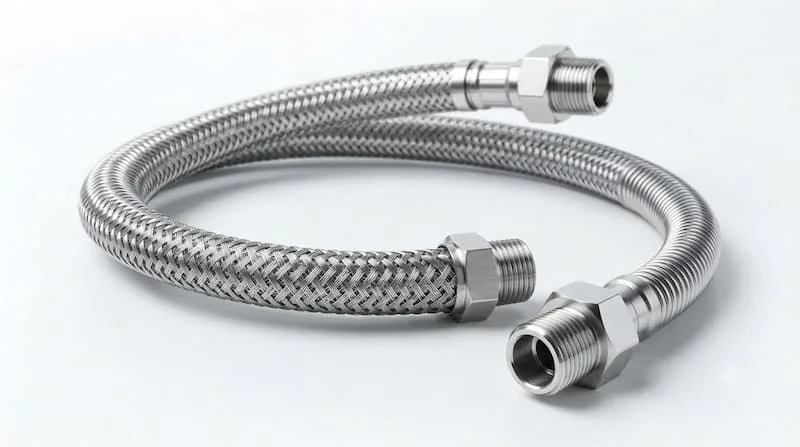

Ống lò xo inox là gì?

Định nghĩa một cách chuẩn xác dưới góc nhìn cơ khí động lực học, ống inox lò xo là loại ống kim loại dạng xoắn hoặc có lớp bảo vệ dạng lò xo bằng inox. Cấu trúc đặc thù này mang lại cho thiết bị khả năng chống gập, chống xoắn, chịu rung và chịu nhiệt vượt trội, trở thành thành phần không thể thay thế trong các liên kết động của đường ống.

Tên gọi "ống lò xo" xuất phát từ hình dáng hình học bên ngoài hoặc lớp sợi kim loại được bện chéo, quấn quanh thân ống theo biên dạng hình xoắn ốc vững chắc. Thiết kế này vừa tối ưu hóa khả năng co giãn linh hoạt, vừa gia tăng khả năng chịu tải áp suất cho vách ống bên trong. Đặc điểm nổi bật của vật liệu inox sử dụng trong dòng ống này là khả năng chịu lực căng lớn, bề mặt nhẵn mịn chống bám cặn và dải nhiệt độ làm việc cực rộng.

Hiện nay, nhà sản xuất thường ứng dụng ba mác vật liệu phổ biến để cấu thành thiết bị:

• Inox 201: Dòng thép hợp kim phổ thông, giá thành rẻ, chịu lực tốt nhưng khả năng chống oxi hóa kém, chỉ dùng trong môi trường khô ráo.

• Inox 304: Dòng vật liệu tiêu chuẩn công nghiệp, chống gỉ sét xuất sắc trong môi trường nước sạch và không khí thông thường, độ dẻo dai cơ lý cao.

• Inox 316: Phân khúc cao cấp nhất nhờ bổ sung nguyên tố Molypden, cho khả năng kháng gốc clo tự do và axit đậm đặc vượt trội.

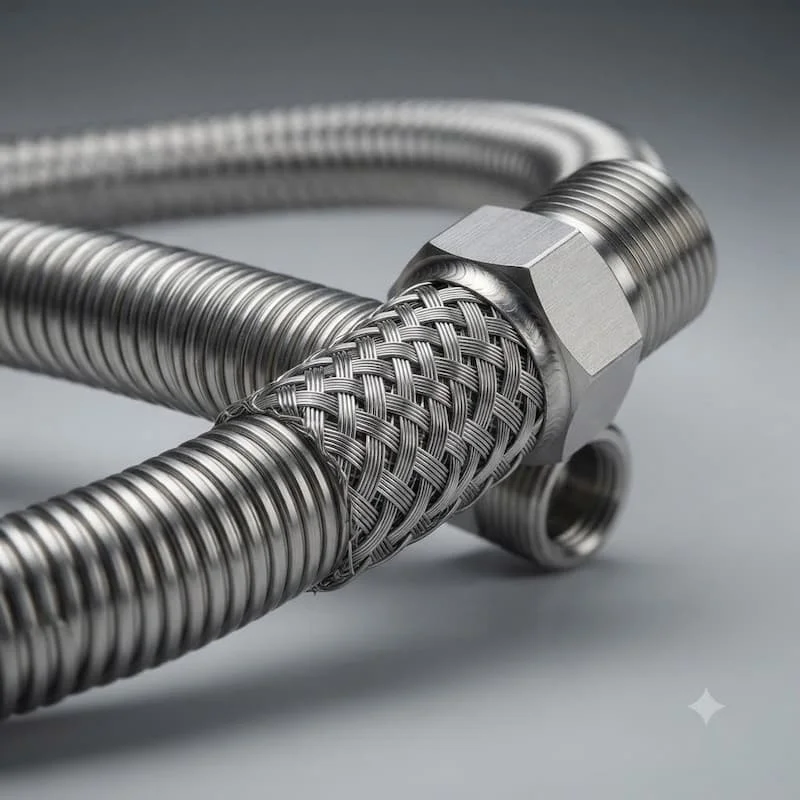

Cấu tạo và nguyên lý hoạt động của ống inox lò xo

Sự bền bỉ và công năng ưu việt của thiết bị chặn chấn động này được quyết định bởi bốn thành phần kết cấu đồng bộ:

• Thân ống: Thường là lớp ống màng mỏng dạng sóng bằng inox mềm, làm nhiệm vụ chứa đựng và dẫn truyền lưu chất trực tiếp.

• Lớp lò xo bảo vệ: Lớp vỏ bện bằng các sợi inox dạng lưới hoặc dây xoắn vòng bao bọc bên ngoài để chịu tải áp suất dọc trục và chống phình ống.

• Đầu kết nối: Các cụm mặt bích, đầu ren hoặc rắc co được hàn argon chắc chắn vào hai đầu ống nhằm liên kết với hệ thống chính.

• Lớp chống ăn mòn: Các lớp màng bọc bổ sung bằng vật liệu chuyên dụng đối với các dòng ống làm việc trong môi trường hóa chất cực đoan.

Nguyên lý vận hành của thiết bị dựa trên khả năng đàn hồi và triệt tiêu ứng suất viba của cấu trúc sóng lượn. Khi hệ thống máy móc khởi động tạo ra lực rung lắc lớn, các bước sóng trên thân ống sẽ co giãn nhịp nhàng để hấp thụ rung động và giảm ứng suất cục bộ tác động lên các khớp nối. Đồng thời, kết cấu lò xo bọc ngoài có nhiệm vụ chống gập gãy đường ống khi bị uốn cong, từ đó giúp bảo vệ hệ thống hiệu quả và tăng tuổi thọ đường ống tổng thể lên nhiều lần.

Các loại ống inox lò xo phổ biến

Việc phân tách các chủng loại ống giúp kỹ sư cơ điện dễ dàng định hình phương án lắp đặt tối ưu cho từng phân đoạn công nghệ riêng biệt.

Phân loại theo mác vật liệu

• ống inox lò xo 201: Giải pháp kinh tế cho các hệ thống khí nén nhẹ hoặc dẫn nước thải thô trong môi trường không có hóa chất ăn mòn.

• ống inox lò xo 304: Chủng loại vạn năng phổ biến nhất, ứng dụng rộng rãi trong các đường ống hơi nóng, cấp nước tòa nhà và các nhà máy chế biến thực phẩm thông thường.

• ống inox lò xo 316: Lựa chọn bắt buộc cho các môi trường khắc nghiệt như nước biển, hóa chất dệt nhuộm, lọc hóa dầu và y tế.

Phân loại theo kết cấu vận hành

• Ống lò xo mềm: Độ linh hoạt rất cao, bán kính uốn cong nhỏ, dễ dàng lắp đặt vào các góc khuất chật hẹp.

• Ống lò xo cứng: Thân ống dày hơn, khả năng co giãn ít nhưng chịu được áp suất tĩnh lớn và các va đập cơ học từ bên ngoài.

• Ống lò xo bọc ngoài: Tăng cường lớp lò xo thép dày quanh thân để chống lại lực ma sát bóc tách khi ống chuyển động liên tục trên sàn máy.

• Ống lò xo chịu nhiệt: Cấu trúc vách ống chịu được sự thay đổi nhiệt độ đột ngột từ âm sâu đến hàng trăm độ C mà không bị giòn gãy.

Thông số kỹ thuật của ống inox lò xo

Để bản vẽ thiết kế công nghệ tương thích hoàn toàn với các quy chuẩn nghiệm thu vật tư, việc đối chiếu bảng thông số kỹ thuật là điều bắt buộc:

Hiểu rõ ý nghĩa từng thông số giúp nhà thầu tránh được sai lầm nghiêm trọng như lắp đặt ống có áp suất định mức thấp vào đầu đẩy của các máy nén khí áp lực cao.

So sánh ống inox lò xo với các loại ống khác

Bảng phân tích dưới đây giúp làm rõ giá trị vượt trội của dòng ống kim loại dạng xoắn so với các giải pháp truyền thống trên thị trường:

Kết luận: Bạn nên ưu tiên sử dụng ống inox lò xo khi hệ thống đòi hỏi đồng thời cả ba yếu tố: khả năng chịu nhiệt độ cao, áp suất lớn và tính năng triệt tiêu rung động liên tục mà các loại ống nhựa, ống cao su hay ống thép cứng không thể đáp ứng trọn vẹn.

Tại sao nên chọn inox 304 hoặc inox 316?

Việc lựa chọn các mác thép cao cấp như inox 304 hoặc inox 316 mang lại hiệu quả kinh tế và kỹ thuật vượt trội cho toàn bộ vòng đời của dự án.

Khả năng chống gỉ tuyệt vời và độ trơ hóa học cao giúp hai mác inox này bảo vệ lưu chất không bị nhiễm khuẩn, đồng thời giữ nguyên tiết diện lòng dẫn sau nhiều năm vận hành. Dù chi phí đầu tư ban đầu cao hơn so với dòng inox 201 hoặc ống thép thông thường, nhưng hiệu quả sử dụng lâu dài mang lại là vô cùng lớn nhờ cắt giảm được chi phí dừng máy sửa chữa, kéo dài tuổi thọ hệ thống và ngăn chặn triệt để các tai nạn lao động do bùng nổ đường ống.

Ví dụ thực tế: Tại một nhà máy nhuộm vải, ban đầu nhà thầu sử dụng hệ thống ống nối mềm bằng cao su chịu nhiệt bọc lưới thép để dẫn hơi nóng áp lực 8 bar. Do môi trường nhà xưởng có độ ẩm cao kết hợp độc tính của hóa chất bốc lên, lớp lưới thép bên ngoài bị rỉ sét mục nát, khiến ống cao su bị phình và nổ tung chỉ sau 4 tháng vận hành. Sự cố làm bỏng hai công nhân và khiến toàn bộ dây chuyền phải dừng hoạt động trong 3 ngày. Sau khi chuyển sang sử dụng hệ thống ống inox lò xo 304 chuẩn công nghiệp, hệ thống đã vận hành liên tục ổn định suốt 3 năm qua mà không gặp bất kỳ sự cố nào.

Ống lò xo inox được sử dụng trong những hệ thống nào?

Nhờ sở hữu những đặc tính cơ lý ưu việt, ứng dụng của ống lò xo inox xuất hiện dày đặc trong các ngành công nghiệp nặng lẫn dân dụng chất lượng cao:

Trong công nghiệp năng lượng và hóa chất, thiết bị là cầu nối quan trọng trong hệ thống dẫn hơi nóng áp lực cao, đường ống truyền tải dầu khí, dung môi hóa chất và các trạm khí nén tổng. Trong ngành sản xuất sạch, dòng ống này đáp ứng hoàn hảo các tiêu chuẩn vệ sinh nghiêm ngặt của nhà máy chế biến thực phẩm, nhà máy sản xuất dược phẩm và nước giải khát.

Ngoài ra, thiết bị còn được ứng dụng phổ biến trong hệ thống điều hòa không khí trung tâm HVAC, làm khớp nối chống rung đầu bơm cho hệ thống cấp nước tòa nhà cao tầng và các liên kết động trên động cơ máy móc công nghiệp có biên độ rung lắc lớn.

Khi nào nên sử dụng ống lò xo inox?

Quy trình tích hợp dòng sản phẩm này vào sơ đồ công nghệ được chỉ định cụ thể cho bốn trường hợp kỹ thuật sau:

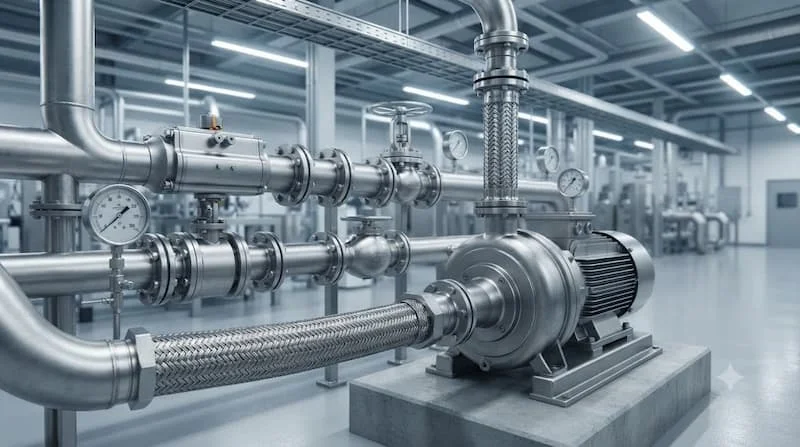

• Hệ thống có rung động mạnh: Các vị trí đầu đẩy và đầu hút của máy bơm, máy nén khí, nơi có chấn động thủy động học diễn ra liên tục.

• Đường ống chịu nhiệt độ cao hoặc thay đổi nhiệt liên tục: Các trục dẫn hơi nước bão hòa, nước nóng trung tâm, nơi hiện tượng co giãn vì nhiệt diễn ra mạnh mẽ.

• Môi trường có tính chất ăn mòn: Các khu vực nhà xưởng gần biển, vị trí tiếp xúc trực tiếp với hóa chất, axit hoặc sương muối bốc hơi.

• Hệ thống cần độ linh hoạt cao: Các mối nối động giữa các bộ phận máy móc chuyển động tịnh tiến hoặc các đoạn ống cần bẻ góc cua ngặt nghèo mà ống cứng không thi công được.

Những sai lầm thường gặp khi lựa chọn ống lò xo inox

Trong thực tế cung ứng và lắp đặt vật tư, việc thiếu kinh nghiệm chuyên môn rất dễ dẫn đến những sai sót gây tổn thất lớn:

• Chọn sai kích thước đường kính: Mua ống có lòng dẫn nhỏ hơn đường ống chính gây bóp nghẹt dòng chảy, làm tăng tổn thất áp suất và quá tải máy bơm.

• Chọn sai mác vật liệu inox: Sử dụng inox 201 hoặc 304 cho môi trường axit đậm đặc khiến vách ống bị ăn mòn rỗ và thủng lỗ chỉ sau một thời gian ngắn.

• Không kiểm tra áp suất làm việc thực tế: Lắp đặt ống chịu áp thấp vào hệ thống thủy lực áp lực cao, dẫn đến hiện tượng phình vỡ lưới bọc ngoài.

• Không chú ý đến giới hạn nhiệt độ: Sử dụng các dòng ống có phớt làm kín bằng cao su thông thường cho trục hơi nóng khiến phớt bị chảy nhão gây rò rỉ.

• Mua sản phẩm trôi nổi giá rẻ: Sử dụng ống không rõ nguồn gốc, mối hàn argon không đạt chuẩn dẫn đến hiện tượng nứt gãy ngay tại vị trí cổ nối khi chạy thử nghiệm.

Checklist chọn ống lò xo inox phù hợp

Để quy trình mua sắm vật tư đạt độ chuẩn xác cao nhất, bạn nên đối chiếu nghiêm túc các tiêu chí kiểm tra dưới đây:

• Xác định rõ đặc tính lý hóa của môi trường lưu chất để chọn mác inox 201, 304 hay 316.

• Kiểm tra chính xác áp suất động và áp suất tĩnh tối đa của hệ thống để chọn định mức PN phù hợp.

• Xác định dải nhiệt độ làm việc thực tế của lưu chất truyền dẫn trong lòng ống.

• Đo đạc chính xác đường kính danh nghĩa và chiều dài kéo giãn cần thiết của đoạn khớp nối.

• Lựa chọn kiểu kết nối mặt bích hoặc ren theo đúng tiêu chuẩn kỹ thuật sẵn có trên hệ thống hiện trạng.

• Đặt niềm tin vào các đơn vị cung ứng vật tư uy tín, có đầy đủ giấy tờ kiểm định chất lượng xuất xưởng.

Hướng dẫn lắp đặt ống lò xo inox

Quy trình thi công ráp nối yêu cầu sự tỉ mỉ và tuân thủ nghiêm ngặt các quy chuẩn cơ khí để bảo đảm độ kín khít tuyệt đối:

Bước 1: Kiểm tra kích thước và tổng thể ngoại quan

Đối chiếu các thông số trên tem nhãn bảo đảm trùng khớp với bản vẽ thiết kế. Quan sát kỹ lớp lưới bọc bảo vệ xem có bị đứt gãy hay móp méo do quá trình vận chuyển hay không.

Bước 2: Làm sạch bề mặt đầu nối cơ khí

Dùng khăn sạch lau loại bỏ hoàn toàn bụi bẩn, cát đá, mạt sắt bám dính ở đầu ren hoặc bề mặt thớt bích của hệ thống ống chính.

Bước 3: Lắp đặt đúng hướng và không để ống bị xoắn

Đặt ống theo đường thẳng tự nhiên hoặc bán kính uốn cong cho phép của nhà sản xuất. Tuyệt đối không được cố tình vặn vẹo hoặc làm xoắn thân ống khi gá lắp vào vị trí.

Bước 4: Siết chặt đầu nối cơ học đều tay

Đối với kết nối bích, tiến hành siết bu lông theo sơ đồ đối xứng hình sao để lực ép phân bổ đều lên vòng đệm giảm chấn. Đối với mối nối ren, sử dụng hai mỏ lết cố định một đầu và siết đầu còn lại để tránh làm xoắn vách ống sóng bên trong.

Bước 5: Tiến hành kiểm tra rò rỉ hệ thống

Nạp lưu chất vào đường ống và nâng dần áp suất lên mức thử nghiệm công nghệ để quan sát kỹ các mối hàn và điểm ghép nối xem có hiện tượng thấm nước hay không.

Bước 6: Vận hành chạy thử nghiệm toàn bộ hệ thống

Khởi động máy bơm hoặc mở van hơi để hệ thống hoạt động ở công suất đỉnh, kiểm tra năng lực hấp thụ chấn động và độ co giãn thực tế của cụm ống lò xo.

Lưu ý giúp tăng tuổi thọ ống lò xo inox

Độ bền hàng thập kỷ của thiết bị phụ thuộc hoàn toàn vào quy trình vận hành và ý thức bảo dưỡng của đơn vị sử dụng.

Người vận hành tuyệt đối không được vận hành hệ thống vượt quá các ngưỡng áp suất và nhiệt độ thiết kế định mức đúc nổi trên thân ống. Trong quá trình vận hành, cần có biện pháp che chắn, tránh để các vật nặng va đập trực tiếp vào lớp lưới lò xo bọc ngoài vì một khi lớp lưới chịu lực bị tổn hại, vách ống sóng bên trong sẽ rất dễ bị phình nổ.

Bên cạnh đó, cần thiết lập lịch trình kiểm tra định kỳ sáu tháng một lần để vệ sinh sạch sẽ bề mặt ống, phát hiện sớm các dấu hiệu rỉ sét cục bộ hoặc hiện tượng mỏi vật liệu tại các cổ mối hàn nhằm tiến hành thay thế kịp thời, ngăn ngừa các sự cố gián đoạn sản xuất đột xuất.

Câu hỏi thường gặp về ống lò xo inox

Ống lò xo inox có chịu được nhiệt độ của hệ thống hơi nước bão hòa không?

Hoàn toàn chịu được. Với cấu trúc thuần kim loại thép không gỉ chất lượng cao, các dòng ống này có thể làm việc ổn định ở mức nhiệt độ trên 400 độ C, vượt xa mức nhiệt của hệ thống hơi nóng công nghiệp thông thường.

Giữa inox 304 và inox 316 thì tôi nên lựa chọn loại nào cho hệ thống cấp nước sạch?

Đối với mạng lưới cấp nước sạch thông thường hoặc nước thải sinh hoạt đã qua xử lý, lựa chọn inox 304 là phương án tối ưu nhất, vừa bảo đảm độ bền vừa tiết kiệm chi phí. Bạn chỉ cần nâng cấp lên inox 316 khi nguồn nước có nồng độ muối cao, nước biển hoặc môi trường hóa chất nồng độ lớn.

Dòng ống này có khả năng chống ăn mòn bởi các loại axit nồng độ cao không?

Có, nếu bạn lựa chọn đúng mác inox 316 hoặc các dòng ống sóng inox đặc chủng có lót lớp màng nhựa fluoropolymer trơ hóa học bên trong lòng ống.

Tuổi thọ trung bình của một sợi ống lò xo inox chuẩn công nghiệp kéo dài bao lâu?

Nếu được lựa chọn đúng thông số kỹ thuật, lắp đặt chuẩn xác không bị xoắn trục và vận hành trong ngưỡng áp suất thiết kế, tuổi thọ của thiết bị có thể kéo dài từ 10 đến 15 năm làm việc liên tục.

Báo giá của sản phẩm ống lò xo inox hiện nay phụ thuộc vào những yếu tố cốt lõi nào?

Mức giá của sản phẩm được cấu thành dựa trên mác vật liệu lựa chọn, đường kính danh nghĩa của lòng ống, chiều dài tổng thể của đoạn nối, kiểu đầu kết nối là bích hay ren và xuất xứ của nguyên vật liệu chế tạo.

Tổng kết

Sản phẩm ống lò xo inox chính là mắt xích công nghệ cốt lõi giúp bảo đảm an toàn, triệt tiêu xung lực chấn động và duy trì sự bền vững cho toàn bộ hệ thống đường ống áp lực cao. Việc nắm vững cấu tạo, các thông số kỹ thuật định mức và lựa chọn đúng mác vật liệu inox 304 hay 316 sẽ giúp các chủ đầu tư tối ưu hóa chi phí vận hành và bảo vệ các thiết bị máy móc đắt tiền một cách trọn vẹn. Đầu tư vào các sản phẩm chất lượng cao ngay từ đầu chính là giải pháp kinh tế thông minh giúp doanh nghiệp loại bỏ hoàn toàn các rủi ro rò rỉ, nứt gãy đường ống trong tương lai đối với ống lò xo inox.
