Water Type Check Valve: Giải Pháp Chống Dòng Chảy Ngược Toàn Diện Cho Đường Ống Nước

Trong thiết kế kiến trúc hạ tầng chất lưu và các mạng lưới phân phối chất lỏng công nghiệp, hiện tượng lưu chất đột ngột chảy dội ngược lại luôn là bài toán thủy lực vô cùng nhức nhối. Khi máy bơm dừng hoạt động đột ngột, áp lực tĩnh từ các đoạn ống trên cao sẽ giật lùi về phía sau, tạo ra những xung lực búa nước cực lớn có thể phá hủy hoàn toàn buồng bơm, làm nứt vỡ các mối nối cơ khí và gây tổn thất kinh tế nghiêm trọng cho đơn vị vận hành. Việc khắc phục những sự cố thủy lực như vậy không chỉ tiêu tốn hàng tá chi phí sửa chữa mà còn làm gián đoạn toàn bộ dây chuyền sản xuất của doanh nghiệp. Để giải quyết triệt để rủi ro vận hành này, việc tích hợp dòng thiết bị water type check valve chuyên dụng chính là phương án cốt lõi giúp tự động hóa quy trình chặn dòng một chiều, bảo vệ kiên cố hệ thống đường ống lâu dài.

Water type check valve là gì?

Định nghĩa theo tiêu chuẩn vật tư ngành nước, water type check valve (thường được gọi là van một chiều cho nước) là một thiết bị cơ khí được thiết kế để chỉ cho phép chất lỏng lưu thông theo một hướng duy nhất. Thiết bị này vận hành hoàn toàn tự động, tự đóng lại để ngăn chặn dòng chảy ngược mà không cần bất kỳ sự can thiệp thủ công nào từ con người hay nguồn năng lượng điện năng bên ngoài.

Lý do thiết bị này được gọi tên là van một chiều xuất phát từ chức năng kiểm tra và chốt chặn dòng chảy độc lập. Điểm khác biệt cốt lõi giữa các dòng van chặn thông thường và cụm van này nằm ở cơ chế điều khiển: van cổng hoặc van bi yêu cầu người vận hành phải vặn tay quay hoặc kích hoạt bộ truyền động điện, trong khi thiết bị một chiều này tự phản ứng tức thì dựa trên động năng của chính dòng lưu chất. Chức năng chính của thiết bị trong hệ thống đường ống là bảo vệ an toàn cho máy bơm, duy trì áp suất làm việc định mức và ngăn hiện tượng hao hụt lưu chất do dội ngược về bể chứa.

Để thích ứng linh hoạt với nhiều tính chất nguồn nước và môi trường lắp đặt, thiết bị được chế tạo phổ biến từ các vật liệu nền tảng như gang cầu sơn phủ epoxy, inox 304, inox 316 hoặc nhựa kỹ thuật chất lượng cao.

Nguyên lý hoạt động của water type check valve

Sự tin cậy vượt thời gian của dòng water type check valve này xuất phát từ một nguyên lý động lực học vô cùng tinh giản nhưng đạt độ chính xác cơ khí tuyệt đối.

Chu trình vận hành của thiết bị chuyển động nhịp nhàng theo sự thay đổi áp suất dòng chảy bên trong lòng ống:

• Khi máy bơm khởi động, áp lực dòng chảy thuận từ phía trước đẩy vào đĩa van, thắng được lực nén của lò xo hoặc trọng lượng tự thân của đĩa chặn, làm đĩa van dịch chuyển ra xa khỏi bệ đỡ và giải phóng lòng dẫn để nước đi qua.

• Khi máy bơm dừng, áp lực thuận sụt giảm đột ngột và dòng chất lưu bắt đầu có xu hướng chảy lùi ngược lại.

• Ngay lập tức, chính lực đẩy dội ngược này kết hợp cùng trọng lực hoặc lực nén lò xo sẽ ép chặt đĩa van, đĩa lật hoặc quả bóng bít kín vào bệ đỡ van, chặn đứng dòng lưu chất quay lại.

Cơ chế vận hành tự động bằng thủy lực này giúp nâng cao độ an toàn của hệ thống chữa cháy và cấp nước công nghiệp vượt trội. Thiết bị loại bỏ hoàn toàn các độ trễ thời gian do con người thao tác, phản ứng tức thì trong vài phần giây để ngăn hiện tượng búa nước phá hủy đường ống.

Các loại van một chiều nước phổ biến

Sự đa dạng của các mặt bằng thi công đòi hỏi các kỹ sư cơ điện phải phân tách và chọn lựa chính xác kết cấu thiết bị dựa trên đặc tính kỹ thuật thực tế:

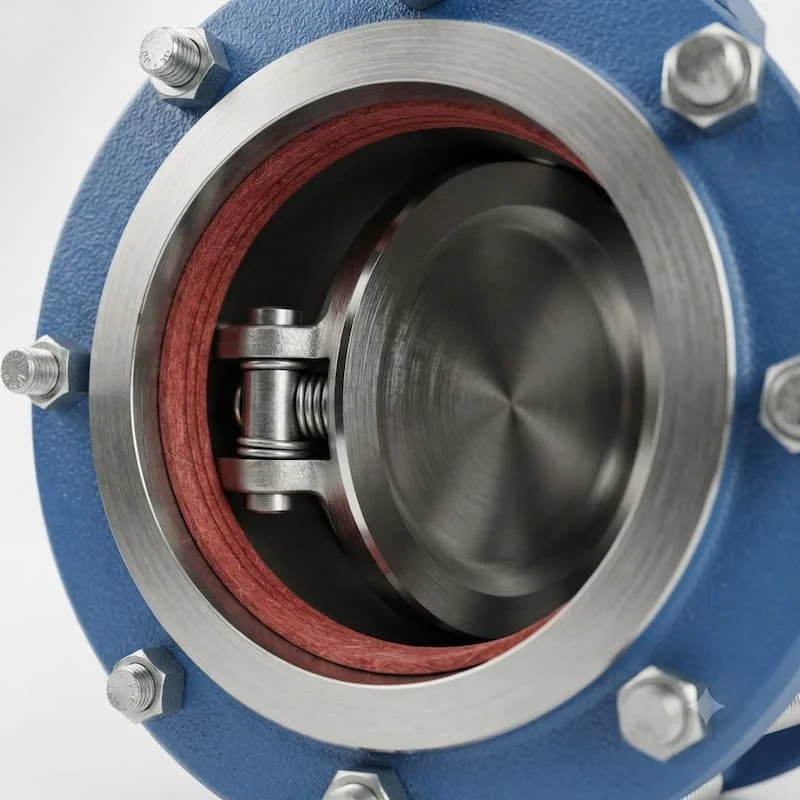

• Van một chiều lá lật: Sử dụng đĩa van gắn vào trục bản lề, tự động lật lên khi có dòng chảy thuận. Ưu điểm là lòng van thông thoáng, tổn thất áp suất rất nhỏ, nhưng nhược điểm là tốc độ đóng chậm hơn, dễ gây tiếng ồn khi có búa nước mạnh.

• Van một chiều lò xo: Đĩa van chuyển động tịnh tiến dọc trục nhờ lực nén của lò xo nội bộ. Loại van này đóng ngắt cực nhanh và dứt khoát, có thể lắp đặt linh hoạt theo cả phương ngang lẫn phương thẳng đứng.

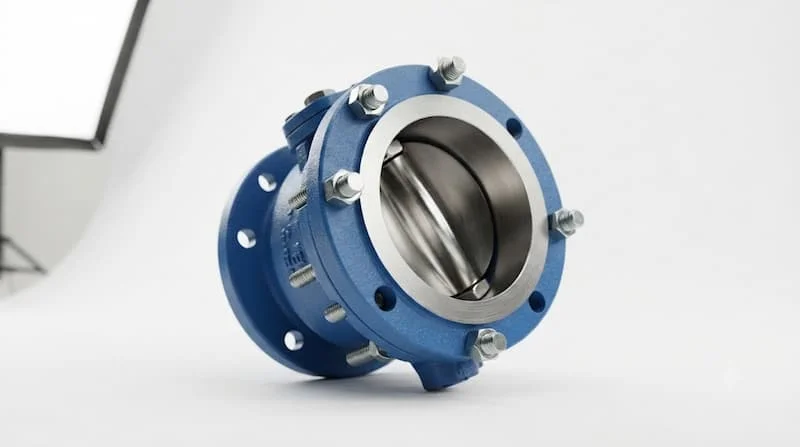

• Van một chiều bướm: Kết cấu hai cánh bướm lật đối xứng quanh trục tâm. Ưu điểm lớn nhất là thiết kế wafer siêu mỏng, khối lượng nhẹ, tiết kiệm tối đa không gian lắp đặt.

• Van một chiều quả bóng: Sử dụng một quả bóng bọc cao su chuyển động tự do bên trong buồng van. Thiết bị này chuyên dụng cho các hệ thống nước thải có chứa nhiều tạp chất và bùn cặn nhờ khả năng tự làm sạch, không lo bị kẹt đĩa.

• Van một chiều dạng nâng: Đĩa van di chuyển lên xuống theo phương đứng tương tự van cầu, độ kín khít cực cao nhưng tổn thất áp suất dọc trục khá lớn.

Thông số kỹ thuật tiêu chuẩn

Để bản vẽ thiết kế mạng lưới công nghệ tương thích hoàn toàn với các tiêu chuẩn nghiệm thu vật tư công trình, bạn cần đối chiếu chi tiết bảng thông số kỹ thuật dưới đây:

Việc nắm chắc các thông số về hướng dòng chảy được đúc nổi trên thân van là bắt buộc để người thợ không lắp ngược thiết bị trong quá trình thi công.

So sánh van một chiều lá lật và van một chiều lò xo

Việc so sánh hai dòng cấu trúc phổ biến nhất hiện nay giúp các nhà thầu tối ưu hóa bài toán kinh tế và kỹ thuật cho công trình:

Khuyến nghị: Đối với các trục đường ống dẫn nước sạch tổng nằm ngang có lưu lượng lớn, van một chiều lá lật là lựa chọn lý tưởng để giảm thiểu tổn hao áp lực. Ngược lại, đối với các trục ống đứng đẩy nước lên tầng cao của tòa nhà, van một chiều lò xo là giải pháp bắt buộc để chặn đứng hiện tượng dội ngược nhanh, chống va đập búa nước hiệu quả.

Tầm quan trọng của việc chọn đúng loại water type check valve

Việc tính toán kỹ lưỡng để tích hợp một cụm thiết bị water type check valve tương thích hoàn toàn với các thông số thủy lực đem lại những lợi ích thực tế vô cùng to lớn cho đơn vị vận hành.

Đầu tiên là năng lực bảo vệ máy bơm khỏi các xung lực phá hủy. Khi bơm ngừng chạy, nếu không có van chặn một chiều giữ lại cột nước, toàn bộ khối lượng chất lỏng khổng lồ từ trên cao sẽ dội thẳng xuống làm quay ngược bánh công tác, gây cháy motor hoặc vỡ buồng bơm. Thiết bị chuẩn chỉnh cũng giúp ngăn chặn hiện tượng nhiễm bẩn chéo giữa các nguồn nước khác nhau, tối ưu hóa năng suất truyền dẫn và giảm thiểu tối đa các chi phí nhân công dừng máy sửa chữa.

Ví dụ thực tế: Tại một trạm cấp nước sạch đô thị, do sơ suất trong khâu duyệt vật tư, nhà thầu đã chọn một cụm van một chiều lá lật giá rẻ có định mức áp suất thấp PN10 để lắp ngay sau đầu đẩy của bơm tăng áp công suất lớn 14 bar. Chỉ sau 3 tháng vận hành liên tục, do lực dội của cột nước quá mạnh vào ban đêm, trục bản lề của đĩa van bị gãy lẫy hoàn toàn. Khi bơm dừng đột ngột, đĩa van không đóng lại được khiến hàng trăm khối nước dội ngược về, làm vỡ tung vỏ buồng bơm và gây ngập úng toàn bộ phòng máy, khiến trạm cấp nước phải ngừng hoạt động suốt hai ngày để khắc phục hậu quả, thiệt hại hàng trăm triệu triệu đồng.

Ứng dụng thực tế của water type check valve

Sở hữu khả năng vận hành tự động bền bỉ, water type check valve xuất hiện dày đặc trong hầu hết các công trình hạ tầng và công nghiệp chất lưu hiện đại:

Trong các công trình dân dụng và hạ tầng đô thị, van được lắp đặt ngay sau cụm bơm tăng áp tòa nhà, các trục ống cấp nước sạch sinh hoạt gia đình, hệ thống tháp giải nhiệt điều hòa trung tâm và mạng lưới đường ống PCCC.

Trong công nghiệp sản xuất và nông nghiệp, thiết bị là mắt xích không thể thiếu trên các đường ống xả của nhà máy xử lý nước thải, hệ thống kênh mương tưới tiêu tự động công nghệ cao, trục truyền dẫn dung môi lỏng trong nhà máy hóa chất và các đường dẫn nước làm mát của các phân xưởng công nghiệp nặng.

Khi nào nên lắp đặt van một chiều nước?

Quy trình bố trí thiết bị một chiều này được các chuyên gia chỉ định rõ ràng cho các kịch bản thiết kế cụ thể:

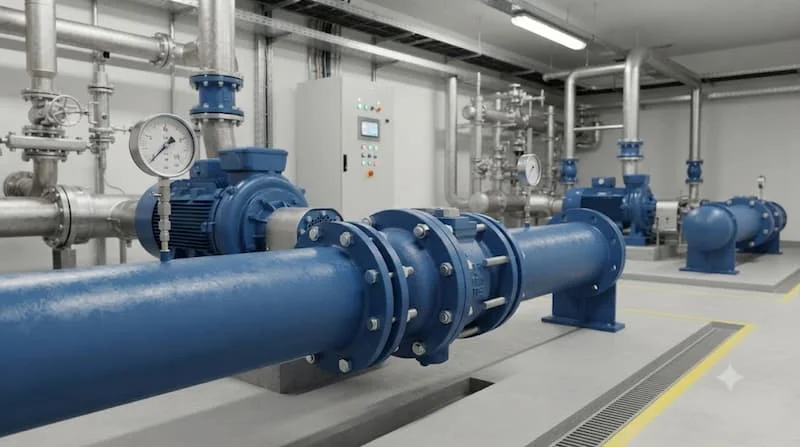

• Lắp đặt tại đầu đẩy của máy bơm: Đây là vị trí kinh điển bắt buộc phải có để bảo vệ buồng bơm khỏi lực giật lùi của cột chất lỏng khi ngắt nguồn điện.

• Trên các trục đường ống thẳng đứng: Giúp duy trì cột nước ổn định trong ống, không cho nước tự động rút hết về bể chứa khi bơm nghỉ.

• Vị trí đấu nối giữa nước mạng và nước giếng khoét: Nhằm ngăn chặn tuyệt đối hiện tượng nước nhiễm phèn hoặc nước bẩn tự chảy ngược vào mạng lưới nước sạch của đô thị.

• Hệ thống bồn lưu trữ trên cao: Lắp tại đường ống nạp để tránh việc nước tự động chảy tràn hoặc rút ngược ra ngoài khi đường ống cấp tổng bị sụt áp.

Những sai lầm thường gặp khi chọn mua van một chiều

Dù có kết cấu thuần cơ học, quy trình chọn mua vật tư vẫn thường phát sinh các sai sót làm tổn hại đến an toàn hệ thống:

• Lựa chọn kích thước van dựa theo cảm tính: Chọn kích cỡ van chỉ dựa theo đường kính ngoài của ống mà không tính toán tốc độ dòng chảy thực tế, dẫn đến việc van quá lớn không mở hết cỡ đĩa van gây rung lắc, hoặc van quá nhỏ làm nghẹt dòng chảy.

• Sai lệch về mác chất liệu cấu tạo: Mua van thân gang đĩa thép thông thường để lắp cho hệ thống nước thải có chứa hóa chất ăn mòn, khiến đĩa van bị mài mòn rỗ vách sau vài tuần.

• Không để ý đến tư thế lắp đặt: Mua van một chiều lá lật thông thường để lắp thẳng đứng cho dòng chảy đi xuống, khiến trọng lực làm đĩa van luôn ở trạng thái mở, mất hoàn toàn công năng chặn một chiều.

• Bỏ qua chỉ số áp suất đỉnh của mạng lưới: Chọn van chịu áp thấp PN10 cho hệ thống thủy lực tòa nhà cao tầng có áp lực tĩnh lớn, dẫn đến rủi ro nứt vỡ vách thân van.

Checklist chọn van một chiều nước phù hợp

Để quy trình mua sắm vật tư đạt độ chuẩn xác kỹ thuật cao nhất, bạn nên đối chiếu nghiêm túc bộ checklist kiểm tra dưới đây:

• Xác định đường kính danh nghĩa DN của trục ống nối bảo đảm trùng khớp quy cách hình học.

• Tính toán áp suất làm việc định mức và áp suất đỉnh của hệ thống để chọn dải PN10, PN16 hay PN25.

• Đánh giá chất lượng nguồn nước đầu vào để chọn chất liệu thân van bằng gang, inox hay nhựa.

• Xác định tư thế bố trí ống thực tế tại công trường để chọn dòng van lá lật, lò xo hay van bướm phù hợp.

• Đối chiếu tiêu chuẩn kỹ thuật của mặt bích sẵn có trên đường ống để chọn tiêu chuẩn lỗ bu lông trùng khớp.

• Lựa chọn sản phẩm đến từ các nhà sản xuất vật tư ngành nước có uy tín lâu năm trên thị trường.

Hướng dẫn lắp đặt van một chiều nước

Quy trình thi công ráp nối yêu cầu sự cẩn trọng và tuân thủ đúng trình tự cơ khí để bảo đảm thiết bị hoạt động trơn chu:

Bước 1: Kiểm tra kỹ hướng mũi tên đúc trên thân van

Đối chiếu hướng mũi tên đúc nổi trên vách van bảo đảm trùng khớp hoàn toàn với chiều chuyển động tiến của dòng nước thiết kế.

Bước 2: Súc rửa làm sạch lòng đường ống dẫn

Lau sạch toàn bộ cát đá, mạt sắt bám dính ở đầu bích để ngăn ngừa nguy cơ dị vật lọt vào làm trầy xước đệm gioăng cao su bít kín của van.

Bước 3: Đặt van đúng tư thế kỹ thuật cho phép

Nếu là van lá lật, bảo đảm trục bản lề nằm vuông góc với phương thẳng đứng của dòng chảy ngang. Nếu là van lò xo, có thể linh hoạt cố định theo trục thiết kế.

Bước 4: Siết bu lông kết nối mặt bích đều tay

Đặt vòng đệm cao su giảm chấn vào giữa hai thớt bích, xỏ bu lông và tiến hành siết chặt đều tay theo sơ đồ đối xứng hình sao để lực ép phân bổ đều, tránh làm vênh lệch bích.

Bước 5: Tiến hành thử áp suất hệ thống

Nạp nước vào đường ống và nâng dần áp lực lên mức chạy thử nghiệm kỹ thuật để quan sát các mối nối xem có hiện tượng thấm nước hay không.

Bước 6: Kiểm tra năng lực vận hành thực tế

Khởi động và tắt máy bơm liên tục từ 2 đến 3 lần để lắng nghe tiếng đóng ngắt của đĩa van, bảo đảm thiết bị phản ứng ngắt dòng dứt khoát và không bị kẹt cơ học.

Lưu ý bảo dưỡng giúp tăng độ bền cho van

Tuổi thọ vận hành hàng thập kỷ của cụm thiết bị tự động này phụ thuộc rất lớn vào quy trình kiểm tra bảo dưỡng định kỳ của đơn vị sử dụng.

Người vận hành nên thiết lập một kế hoạch bảo trì định kỳ khoảng 6 tháng một lần. Tiến hành mở nắp van hoặc tháo cụm van ra khỏi trục ống để súc rửa làm sạch toàn bộ lớp rêu mốc, cặn vôi bám xung quanh đĩa chặn và trục bản lề. Thường xuyên kiểm tra độ đàn hồi của các vòng đệm cao su bít kín và kiểm tra độ nhạy co giãn của lò xo nội bộ. Nếu phát hiện các dấu hiệu gioăng bị chai cứng hoặc đĩa van bị rỗ nhẹ do mài mòn thủy lực, cần tiến hành thay thế linh kiện kịp thời để bảo toàn năng lực chặn dòng tuyệt đối của hệ thống.

Câu hỏi thường gặp về van một chiều nước

Mục đích cốt lõi nhất của việc tích hợp cụm water type check valve này vào hệ thống đường ống là gì?

Mục đích quan trọng nhất của thiết bị là tự động bảo vệ an toàn cho máy bơm và đường ống bằng cách chặn đứng dòng lưu chất dội ngược lại khi dừng bơm, loại bỏ hiện tượng búa nước phá hủy hệ thống.

Đối với mạng lưới cấp nước sạch đô thị thì dòng van một chiều nào được đánh giá là tốt nhất?

Không có một dòng van nào là tốt nhất cho mọi vị trí, mà phụ thuộc vào không gian và sơ đồ công nghệ. Van lò xo và van cánh bướm wafer thường được ưu tiên cho các không gian chật hẹp, cần chống búa nước nhanh, trong khi van lá lật lại là giải pháp kinh tế tuyệt vời cho các trục ống nằm ngang có lưu lượng lớn.

Dòng thiết bị chặn một chiều này có thể lắp đặt theo phương thẳng đứng được không?

Hoàn toàn được, nhưng bạn phải chọn đúng chủng loại van một chiều lò xo hoặc van một chiều quả bóng và dòng lưu chất phải đi theo hướng từ dưới đẩy lên trên để áp lực nước có thể thắng được trọng lực đĩa van khi mở.

Tuổi thọ vận hành thực tế của một cụm van một chiều chuẩn công nghiệp thường kéo dài bao lâu?

Nếu được tính toán thông số kỹ thuật chính xác, lắp đặt chuẩn xác và được định kỳ súc rửa cặn bẩn, các dòng van một chiều thân gang đĩa inox có độ bền vận hành rất cao, kéo dài liên tục từ 10 đến trên 15 năm.

Bảng báo giá của các sản phẩm van một chiều cho hệ nước hiện nay dao động dựa trên những yếu tố nào?

Giá thành của sản phẩm phụ thuộc vào quy cách đường kính danh nghĩa DN, chất liệu chế tạo thân van (gang, đồng hay inox), tiêu chuẩn kết nối mặt bích và xuất xứ thương hiệu sản phẩm từ các dòng nội địa thông thường đến phân khúc nhập khẩu cao cấp.

Kết luận

Cụm thiết bị water type check valve đóng vai trò là chốt chặn an toàn công nghệ tối quan trọng, giúp tự động hóa quy trình chống dòng chảy ngược, triệt tiêu xung lực búa nước và duy trì sự bền vững cho toàn bộ hệ thống đường ống chất lưu. Việc thấu hiểu tường tận cấu trúc cơ học, nguyên lý vận hành cùng bảng thông số kỹ thuật định mức sẽ giúp các chủ đầu tư và đơn vị thầu đưa ra quyết định thu mua vật tư chính xác, loại bỏ hoàn toàn các rủi ro hư hỏng máy bơm đắt tiền trong tương lai. Đầu tư vào các sản phẩm van một chiều chất lượng cao ngay từ đầu chính là giải pháp kinh tế thông minh nhất để bảo vệ an toàn cho công trình của bạn đối với water type check valve.
